圧力トランスジューサ PA-868｜ニデックコンポーネンツ株式会社

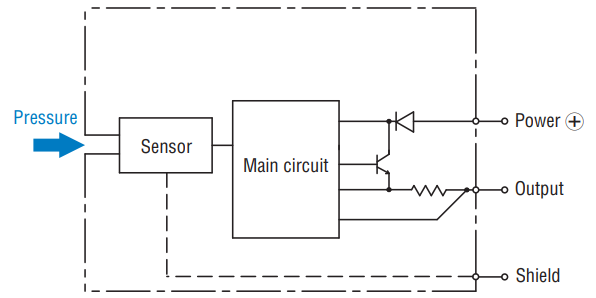

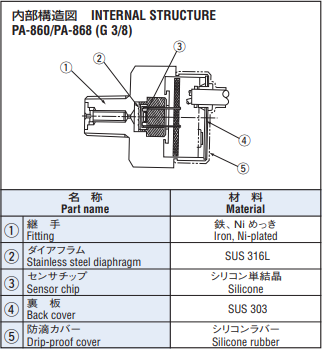

圧力トランスジューサ PA-868

※1：絶対圧型センサ素子を使用してゲージ圧校正・調整したゲージ圧測定用の圧力センサです。
※2：出荷検査にて、測定媒体として油圧オイルを使用しています。

PA-868　　-	503	P　　-	B -	R2
シリーズ名 PA-868：電流出力 PA-860：電圧出力	定格圧力 503：0 ~ 5 MPa 104：0 ~ 10 MPa 204：0 ~ 20 MPa 354：0 ~ 35 MPa	単位系 P：パスカル単位	防滴カバー B：無し H：有り	継手形状 R2：R 1/4 G3：G 3/8

PA-868　　-

503

P　　-

B -

シリーズ名

PA-868：電流出力

PA-860：電圧出力

定格圧力

503：0 ~ 5 MPa
104：0 ~ 10 MPa
204：0 ~ 20 MPa
354：0 ~ 35 MPa

単位系

P：パスカル単位

防滴カバー

B：無し
H：有り

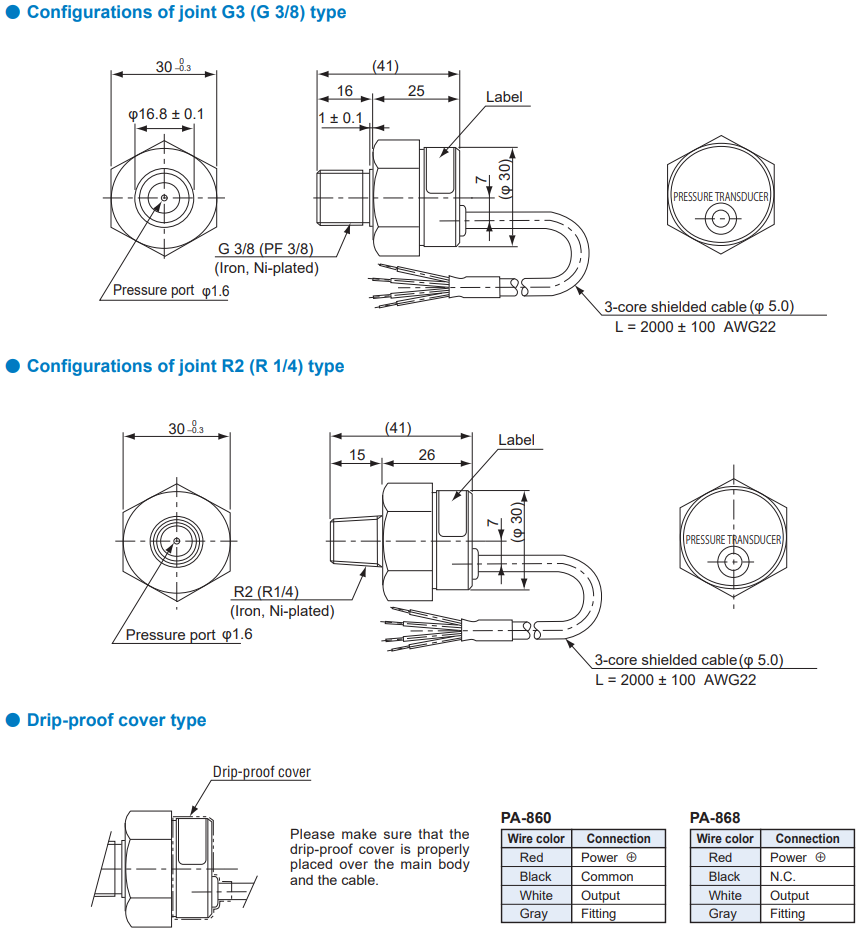

継手形状

R2：R 1/4
G3：G 3/8

型式	定格圧力	指示方式	継手形状	防滴カバー	CAD
PA-868-503P-B-R2	0 ~ 5MPa	ゲージ圧	R 1/4	無し	3D CAD（Any Model）
PA-868-503P-H-R2	0 ~ 5MPa	ゲージ圧	R 1/4	有り	3D CAD（Any Model）
PA-868-503P-B-G3	0 ~ 5MPa	ゲージ圧	G 3/8	無し	3D CAD（Any Model）
PA-868-503P-H-G3	0 ~ 5MPa	ゲージ圧	G 3/8	有り	3D CAD（Any Model）
PA-868-104P-B-R2	0 ~ 10MPa	ゲージ圧	R 1/4	無し	3D CAD（Any Model）
PA-868-104P-H-R2	0 ~ 10MPa	ゲージ圧	R 1/4	有り	3D CAD（Any Model）
PA-868-104P-B-G3	0 ~ 10MPa	ゲージ圧	G 3/8	無し	3D CAD（Any Model）
PA-868-104P-H-G3	0 ~ 10MPa	ゲージ圧	G 3/8	有り	3D CAD（Any Model）
PA-868-204P-B-R2	0 ~ 20MPa	ゲージ圧	R 1/4	無し	3D CAD（Any Model）
PA-868-204P-H-R2	0 ~ 20MPa	ゲージ圧	R 1/4	有り	3D CAD（Any Model）
PA-868-204P-B-G3	0 ~ 20MPa	ゲージ圧	G 3/8	無し	3D CAD（Any Model）
PA-868-204P-H-G3	0 ~ 20MPa	ゲージ圧	G 3/8	有り	3D CAD（Any Model）
PA-868-354P-B-R2	0 ~ 35MPa	ゲージ圧	R 1/4	無し	3D CAD（Any Model）
PA-868-354P-H-R2	0 ~ 35MPa	ゲージ圧	R 1/4	有り	3D CAD（Any Model）
PA-868-354P-B-G3	0 ~ 35MPa	ゲージ圧	G 3/8	無し	3D CAD（Any Model）
PA-868-354P-B-G3	0 ~ 35MPa	ゲージ圧	G 3/8	有り	3D CAD（Any Model）

試験項目	試験方法（条件　25 ± 5 °C）	変動量
振動	10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2, 3 directions for 2 hours each	ゼロ電圧／電流、スパン電圧／電流それぞれ最大 ± 3 %F.S.
衝撃	490 m/s2、3 directions for 3 times each
圧力サイクル	0 〜定格圧力、106 cycles
耐湿性	40 °C, 90 ~ 95 %RH, 240 hrs.
