压力传感器(with Amp.) PA-930

  • PA-930
    PA-930
  • PA-930
    PA-930

产品咨询

●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道  ;请确认我们的经销商。
销售渠道单击此处确认我们的经销商。
到得捷电子网上商城
到贸泽电子网上商城
到驰万电子网上商城

内置放大器的高温压力传感器



特　征特　征

  • 接液部分可在150°C下连续使用

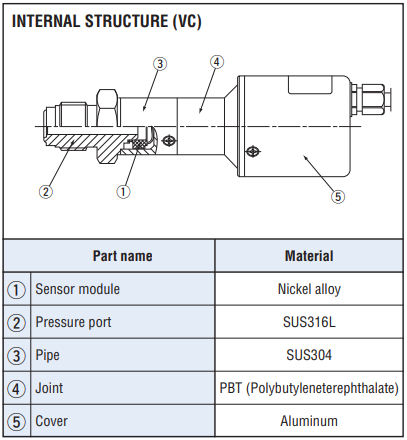

  • 独特的热阻结构实现了小尺寸和轻质，没有散热片

  • 接头（SUS316L）具有优异的耐腐蚀性,传感器部件（镍基耐腐蚀合金）

标准规格

◆除非另有说明，否则规格定义为压力端口温度为125±5°C，环境温度为25±5°C，工作激励电压为24 VDC。
压力类型 表压
适用介质 不腐蚀镍基耐腐蚀合金、SUS316L的气体和液体
工作温度／补偿温度 0 ~ 50°C（回路基板）　0 ~ 150°C（压力端口） /100 ~ 150°C（压力端口）
工作湿度 35 ~ 85%RH（没有凝结）
储存温度 −20 ~ 70°C（大气压，湿度65％RH以下）
绝缘电阻 50 MΩ minimum (125 V DC)
耐电压 125 V DC, 60 s(漏電流1 mA 以下)　
连接埠 9/16-18UNF, R1/4
净重 Approx. 100g
电源电压 12 ~ 24 ± 10 %
纹波含量率 10 % (P-P)
消耗电流 20 mA

模拟输出

◆除非另有说明，否则规格定义为压力端口温度为125±5°C，环境温度为25±5°C，工作激励电压为24 VDC。
压力范围102V102G102R 302R  103G
额定压力 0 ~ − 100kPa 0 ~ 100kPa − 100 ~ 100kPa − 100 ~ 300kPa 0 ~ 1000kPa
输出电压 1 ~ 5 V
零电压※1 1 ± 0.04 V 3 ± 0.04 2 ± 0.04 1 ± 0.04 V
跨度电压※1 4 ± 0.04 V
输出电流

小于1 mA
(负载电阻5 kΩ 以上)
线性/滞后 ± 0.5%F.S.
温度特性 ZERO: ±0.10 %F.S./°C (100~150 °C, 参考温度在 125 °C)
SPAN: ±0.10 %F.S./°C (100~150 °C, 参考温度在 125 °C)
响应速度 Approx. 2 ms

※1：压力端口温度 : 125 °C  环境温度 : 25 °C

型号显示

PA-930-102R  -VC

系列名称

压力范围

102V： 0~−100 kPa（表压ー负压）
102G： 0~100 kPa（表压）
102R：−100~100 kPa（表压 ー复合压）
103G： 0~1000 kPa（表压）
302R：−100~300 kPa（表压 ー复合压）

压力端口

VC：9/16-18UNF
R2：R1/4 (PT1/4)

型号一览表

型号额定压力压力端口CAD
PA-930-102V-VC 0 ~ −100kPa 9/16-18UNF
PA-930-102G-VC 0 ~ 100kPa 9/16-18UNF
PA-930-102R-VC −100 ~ 100kPa 9/16-18UNF
PA-930-302R-VC −100 ~ 300kPa 9/16-18UNF
PA-930-103G-VC 0 ~ 1000kPa 9/16-18UNF
PA-930-102V-R2 0 ~ −100kPa R1/4 (PT1/4)
PA-930-102G-R2 0 ~ 100kPa R1/4 (PT1/4)
PA-930-102R-VC −100 ~ 100kPa R1/4 (PT1/4)
PA-930-302R-R2 −100 ~ 300kPa R1/4 (PT1/4)
PA-930-103G-R2 0 ~ 1000kPa R1/4 (PT1/4)

环境特性

测试项目测试方法（条件 25 ± 5 °C）变化量
耐振動 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2 ,
3 directions for 2 hours each		 零电压、跨度电压
每个最大 ± 1 %F.S.
耐冲击 490 m/s2
3 directions for 3 times each
压力周期 0 〜额定压力、106 cycles
防潮性 40 °C, 90 ~ 95 %RH, 240 hrs.

内部电气原理图

外形尺寸图
