高温対応圧力トランスジューサ PA-930

PA-930

PA-930

●お求めの際は、セールスネットワークまたは次のWeb通販サイトをご利用ください。

高温対応圧力トランスジューサ

FeaturesFeatures

接液部は150 °C の連続使用が可能

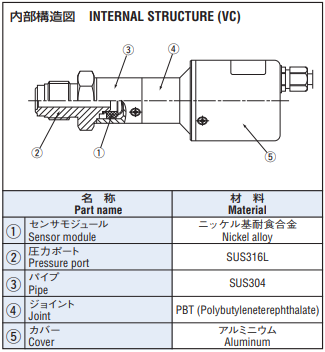

独自の熱遮断構造により放熱フィン無しの小型軽量を実現
耐食性に優れた継手（SUS316L）とセンサ部（ニッケル基耐食合金）

標準仕様

形（指示方式）	ゲージ圧
適用媒体	ニッケル基耐食合金、SUS 316L を腐食させない気体及び液体
動作温度／補償温度	0 ~ 50°C（回路部）　0 ~ 150°C（接液部） /100 ~ 150°C（接液部）
動作湿度	35 ~ 85%RH（結露ないこと）
保存温度	−20 ~ 70°C（大気圧、湿度65 %RH 以下）
絶縁抵抗	50 MΩ minimum (125 V DC)
耐電圧	125 V DC, 60 s（リーク電流1 mA 以下）
圧力ポート	9/16-18UNF, R1/4
質量	Approx. 100g
駆動電圧	12 ~ 24 ± 10 %
リップル含有率	10 % (P-P)
消費電流	20 mA

アナログ出力

圧力レンジ	102V	102G	102R	302R	103G
定格圧力	0 ~ − 100kPa	0 ~ 100kPa	− 100 ~ 100kPa	− 100 ~ 300kPa	0 ~ 1000kPa
出力電圧	1 ~ 5 V
ゼロ電圧※1	1 ± 0.04 V		3 ± 0.04	2 ± 0.04	1 ± 0.04 V
スパン電圧※1	4 ± 0.04 V
出力電流	1 mA max. (Load resistance 5 kΩ min.)
直線性／ヒステリシス	± 0.5%F.S.
温度特性	ZERO: ± 0.10 %F.S./°C (100 to 150 °C, Reference temp. at 125 °C) SPAN: ± 0.10 %F.S./°C (100 to 150 °C, Reference temp. at 125 °C)
応答速度	Approx. 2 ms

※1：接液温度 : 125 °C 周囲温度 : 25 °C

型式表示

PA-930-	102R -	VC
シリーズ名	圧力レンジ 102V： 0 ~ −100 kPa（ゲージ圧- 負圧） 102G： 0 ~ 100 kPa（ゲージ圧） 102R：−100 ~ 100 kPa（ゲージ圧- 連成圧） 103G： 0 ~ 1000 kPa（ゲージ圧） 302R：−100 ~ 300 kPa（ゲージ圧- 連成圧）	継手形状 VC：9/16-18UNF R2：R1/4 (PT1/4)

PA-930-

102R -

シリーズ名

圧力レンジ

102V： 0 ~ −100 kPa（ゲージ圧- 負圧）
102G： 0 ~ 100 kPa（ゲージ圧）
102R：−100 ~ 100 kPa（ゲージ圧- 連成圧）
103G： 0 ~ 1000 kPa（ゲージ圧）
302R：−100 ~ 300 kPa（ゲージ圧- 連成圧）

継手形状

VC：9/16-18UNF
R2：R1/4 (PT1/4)

型式一覧表

型式	定格圧力	継手形状	CAD
PA-930-102V-VC	0 ~ −100kPa	9/16-18UNF	3D CAD(Any format)
PA-930-102G-VC	0 ~ 100kPa	9/16-18UNF	3D CAD(Any format)
PA-930-102R-VC	−100 ~ 100kPa	9/16-18UNF	3D CAD(Any format)
PA-930-302R-VC	−100 ~ 300kPa	9/16-18UNF	3D CAD(Any format)
PA-930-103G-VC	0 ~ 1000kPa	9/16-18UNF	3D CAD(Any format)
PA-930-102V-R2	0 ~ −100kPa	R1/4 (PT1/4)	3D CAD(Any format)
PA-930-102G-R2	0 ~ 100kPa	R1/4 (PT1/4)	3D CAD(Any format)
PA-930-102R-VC	−100 ~ 100kPa	R1/4 (PT1/4)	3D CAD(Any format)
PA-930-302R-R2	−100 ~ 300kPa	R1/4 (PT1/4)	3D CAD(Any format)
PA-930-103G-R2	0 ~ 1000kPa	R1/4 (PT1/4)	3D CAD(Any format)

環境特性

試験項目	試験方法（条件　25 ± 5 °C）	変動量
振動	10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s², 3 directions for 2 hours each	ゼロ電圧、スパン電圧それぞれ最大 ± 1 %F.S.
衝撃	490 m/s² 3 directions for 3 times each
圧力サイクル	0 〜定格圧力、10⁶ cycles
耐湿性	40 °C, 90 ~ 95 %RH, 240 hrs.
