压力开关 PS83

PS83

PS83

●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。: 销售渠道单击此处确认我们的经销商。

双膜片结构

无机械运动部件电子式压力开关
双隔膜结构，具有优异的耐腐蚀性
独立2点设置类型
可以应付各种媒体
※也支持使用VCR®产品

标准规格

◆除非另有说明，否则工作温度为25±5°C，驱动电压为12 VDC。

工作温度范围	− 20 ~ 70°C
补偿温度	0 ~ 50°C
工作湿度	35 ~ 85%RH（没有凝结）
保存温度	−20 ~ 70°C（大气压，湿度65％RH 以下）
适用介质	不会腐蚀SUS 316L的气体和液体　※ 1
绝缘电阻	100 MΩ min.(500 V DC)
耐电压	500 V AC, 60 s（漏电流 1 mA 以下）
填充液体	矽油
压力端口	G 1/8 (PF 1/8) ※ 2, R 1/4 (PT 1/4), 1/4 VCR®
净重	Approx. 140g
电源电压	12 ~ 24 V ± 10 %
纹波含量率	10 % (P-P) maximum
消耗电流	20mA maximum

※ 1　在 PS83- □□□□ -VCR的情况下，包括SUS 316
※ 2　G 1/8接头,附带O形环（正压：P15、负压/绝对压力：P12.5）

切換輸出

◆除非另有说明，否则工作温度为25±5°C，驱动电压为12 VDC。

输出点	2
输出方法	NPN开路集电极
设定方法	微调可变型
设定范围	额定压力范围以上
输出显示	红 LED 点亮（输出 ON 时
准确性　0 ~ 50 °C（参考温度 25 °C）	± 3% F.S.
滞后	2% F.S. maximum
切换容量	30 V DC 80 mA maximum
剩余电压	0.8 V maximum
响应性	Approx. 2ms

環境特性

测试项目	测试方法	变化量
耐振動	10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s² , 3 directions for 2 hours each	切换输出设定值最大 ± 1 %F.S.
耐冲击	490 m/s² , 3 directions for 3 times each
防潮性	40 °C, 90 ~ 95 %RH, 240 hrs
压力周期	0 ~ 额定压力,, 10⁶ cycles

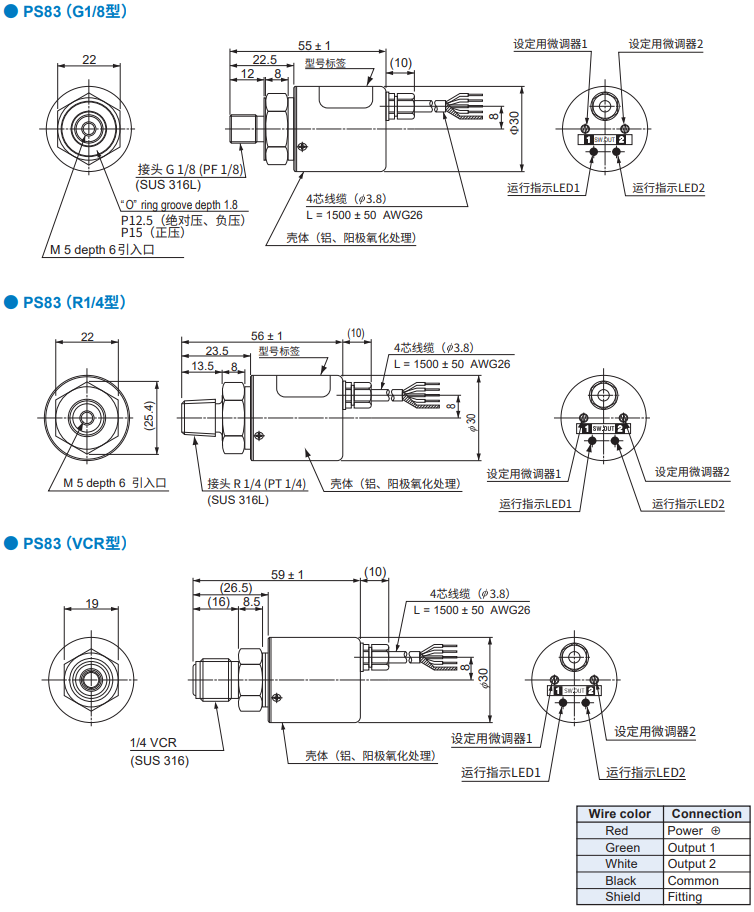

型号显示

PS83-	102	G-	VCR
系列名称	额定压力 351：0 ~ 34.3 kPa {0 ~ 0.35 kgf/cm2 } 501：0 ~ 49.0 kPa {0 ~ 0.5 kgf/cm2 } 102：0 ~ 98.1 kPa {0 ~ 1 kgf/cm2 } 352：0 ~ 343 kPa {0 ~ 3.5 kgf/cm2 } 103：0 ~ 981 kPa {0 ~ 10 kgf/cm2 }	压力类型 G：表压 V：表压（负压） A：绝对压力	压力端口 Blank：G1/8 R2：R1/4 VCR：VCR

PS83-

102

G-

VCR

系列名称

额定压力

351：0 ~ 34.3 kPa {0 ~ 0.35 kgf/cm2 }

501：0 ~ 49.0 kPa {0 ~ 0.5 kgf/cm2 }

102：0 ~ 98.1 kPa {0 ~ 1 kgf/cm2 }

352：0 ~ 343 kPa {0 ~ 3.5 kgf/cm2 }

103：0 ~ 981 kPa {0 ~ 10 kgf/cm2 }

压力类型

G：表压

V：表压（负压）

A：绝对压力

压力端口

Blank：G1/8

R2：R1/4

VCR：VCR

※ VCR®是CAJON CO的注册商标。 CAJON®是SWAGELOK CO的注册商标。
注）有关VCR®配件的处理，请联系SWAGELOK CO.指定的销售服务公司。

型号一览表

型号	额定压力kPa {kgf/cm2}	最大压力kPa {kgf/cm2}	破坏压力kPa {kgf/cm2}	压力类型	压力端口	CAD
PS83-501G	0~49.0{0~0.5}	98.1 {1}	147{1.5}	表压	G 1/8(PF 1/8)	3D CAD（Any Model）
PS83-501G-R2	0~49.0{0~0.5}	98.1 {1}	147{1.5}	表压	R 1/4 (PT 1/4)	3D CAD（Any Model）
PS83-501G-VCR	0~49.0{0~0.5}	98.1 {1}	147{1.5}	表压	VCR(9/16–18UNF)	3D CAD（Any Model）
PS83-102G	0~98.1{0~1}	196{2}	294{3}	表压	G 1/8(PF 1/8)	3D CAD（Any Model）
PS83-102G-R2	0~98.1{0~1}	196{2}	294{3}	表压	R 1/4 (PT 1/4)	3D CAD（Any Model）
PS83-102G-VCR	0~98.1{0~1}	196{2}	294{3}	表压	VCR(9/16–18UNF)	3D CAD（Any Model）
PS83-352G	0~343{0~3.5}	686{7}	1030{10.5}	表压	G 1/8(PF 1/8)	3D CAD（Any Model）
PS83-352G-R2	0~343{0~3.5}	686{7}	1030{10.5}	表压	R 1/4 (PT 1/4)	3D CAD（Any Model）
PS83-352G-VCR	0~343{0~3.5}	686{7}	1030{10.5}	表压	VCR(9/16–18UNF)	3D CAD（Any Model）
PS83-103G	0~981{0~10}	1961{20}	2942{30}	表压	G 1/8(PF 1/8)	3D CAD（Any Model）
PS83-103G-R2	0~981{0~10}	1961{20}	2942{30}	表压	R 1/4 (PT 1/4)	3D CAD（Any Model）
PS83-103G-VCR	0~981{0~10}	1961{20}	2942{30}	表压	VCR(9/16–18UNF)	3D CAD（Any Model）
PS83-102V	0~− 98.1{0~− 1}	196{2}	294{3}	表压	G 1/8(PF 1/8)	3D CAD（Any Model）
PS83-102V-R2	0~− 98.1{0~− 1}	196{2}	294{3}	表压	R 1/4 (PT 1/4)	3D CAD（Any Model）
PS83-102V-VCR	0~− 98.1{0~− 1}	196{2}	294{3}	表压	VCR(9/16–18UNF)	3D CAD（Any Model）
PS83-351A	0~34.3 (abs){0~0.35}	103 (abs){1.05}	147 (abs){1.5}	绝对压	G 1/8(PF 1/8)	3D CAD（Any Model）
PS83-351A-R2	0~34.3 (abs){0~0.35}	103 (abs){1.05}	147 (abs){1.5}	绝对压	R 1/4 (PT 1/4)	3D CAD（Any Model）
PS83-351A-VCR	0~34.3 (abs){0~0.35}	103 (abs){1.05}	147 (abs){1.5}	绝对压	VCR(9/16–18UNF)	3D CAD（Any Model）
PS83-102A	0~98.1 (abs){0~1}	196 (abs){2}	294 (abs) {3}	绝对压	G 1/8(PF 1/8)	3D CAD（Any Model）
PS83-102A-R2	0~98.1 (abs){0~1}	196 (abs){2}	294 (abs) {3}	绝对压	R 1/4 (PT 1/4)	3D CAD（Any Model）
PS83-102A-VCR	0~98.1 (abs){0~1}	196 (abs){2}	294 (abs) {3}	绝对压	VCR(9/16–18UNF)	3D CAD（Any Model）
