圧力スイッチ PS83
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
二重ダイアフラム構造
FeaturesFeatures
-
可動部分を持たない電子式圧力スイッチ
-
耐食性に優れた二重ダイアフラム構造
-
独立 2 点設定タイプ
-
多種の媒体に対応可能
-
※ VCR® を使用した製品も対応
標準仕様
◆特記ない場合、周囲温度 25 ± 5 °C、駆動電圧 12 V DC で規定します。
| 動作温度範囲 | − 20 ~ 70°C |
|---|---|
| 補償温度 | 0 ~ 50°C |
| 動作湿度 | 35 ~ 85%RH（結露しないこと） |
| 保存温度 | −20 ~ 70°C（大気圧、湿度 65 %RH 以下） |
| 適用媒体 | SUS 316Lを腐食させない気体及び液体 ※ 1 |
| 絶縁抵抗 | 100 MΩ min.(500 V DC) |
| 耐電圧 | 500 V AC, 60 s（リーク電流 1 mA 以下） |
| 封入液 | シリコンオイル |
| 圧力ポート | G 1/8 (PF 1/8) ※ 2, R 1/4 (PT 1/4), 1/4 VCR® |
| 質 量 | Approx. 140g |
| 駆動電圧 | 12 ~ 24 V ± 10 % |
| リップル含有率 | 10 % (P-P) maximum |
| 消費電流 | 20mA maximum |
※ 1 PS83- □□□□ -VCR の場合、SUS 316を含む
※ 2 G 1/8 継手の場合は Oリング付属 （正圧：P15、負圧／絶対圧：P12.5）
※ 2 G 1/8 継手の場合は Oリング付属 （正圧：P15、負圧／絶対圧：P12.5）
スイッチ出力
◆特記ない場合、周囲温度 25 ± 5 °C、駆動電圧 12 V DC で規定します。
| 出力点数 | 2 |
|---|---|
| 出力方式 | NPN オープンコレクタ |
| 設定方式 | トリマによる可変式 |
| 設定範囲 | 定格圧力範囲以上 |
| 出力表示 | 赤色 LED 点灯（出力 ON 時） |
| 精 度 0 ~ 50 °C （基準温度 25 °C） |
± 3% F.S. |
| 応差 | 2% F.S. maximum |
| スイッチ容量 | 30 V DC 80 mA maximum |
| 残留電圧 | 0.8 V maximum |
| 応答速度 | Approx. 2ms |
環境特性
| 試験項目 | 試験方法（条件 25 ± 5 °C） | 変動量 |
|---|---|---|
| 振 動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2 , 3 directions for 2 hours each |
スイッチ出力設定値最大 ± 1 %F.S. |
| 衝 撃 | 490 m/s2 , 3 directions for 3 times each | |
| 耐湿性 | 40 °C, 90 ~ 95 %RH, 240 hrs | |
| 圧力サイクル | 0 ~ Rated pressure, 106 cycles |
型式表示
| PS83- | 102 | G- | VCR |
|---|---|---|---|
|
シリーズ名 |
定格圧力 351：0 ~ 34.3 kPa {0 ~ 0.35 kgf/cm2 } 501：0 ~ 49.0 kPa {0 ~ 0.5 kgf/cm2 } 102：0 ~ 98.1 kPa {0 ~ 1 kgf/cm2 } 352：0 ~ 343 kPa {0 ~ 3.5 kgf/cm2 } 103：0 ~ 981 kPa {0 ~ 10 kgf/cm2 } |
指示方式 G：ゲージ圧 V：ゲージ圧（負圧） A：絶対圧 |
継手 Blank：G1/8 R2：R1/4 VCR：VCR |
※ VCR® は、CAJON CO. の登録商標です。CAJON® は、SWAGELOK CO. の登録商標です。
注）VCR® 継手の取扱いについては、SWAGELOK CO. の指定販売サービス会社にお問い合わせ願います。
型式一覧表
| 型式 | 定格圧力 kPa {kgf/cm2} | 最大圧力kPa {kgf/cm2} | 破壊圧力kPa {kgf/cm2} | 形（指示方式） | 圧力ポート | CAD |
|---|---|---|---|---|---|---|
| PS83-501G | 0 ~ 49.0{0 ~ 0.5} | 98.1 {1} | 147{1.5} | ゲージ圧 | G 1/8(PF 1/8) | |
| PS83-501G-R2 | 0 ~ 49.0{0 ~ 0.5} | 98.1 {1} | 147{1.5} | ゲージ圧 | R 1/4 (PT 1/4) | |
| PS83-501G-VCR | 0 ~ 49.0{0 ~ 0.5} | 98.1 {1} | 147{1.5} | ゲージ圧 | VCR(9/16–18UNF) | |
| PS83-102G | 0 ~ 98.1{0 ~ 1} | 196{2} | 294{3} | ゲージ圧 | G 1/8(PF 1/8) | |
| PS83-102G-R2 | 0 ~ 98.1{0 ~ 1} | 196{2} | 294{3} | ゲージ圧 | R 1/4 (PT 1/4) | |
| PS83-102G-VCR | 0 ~ 98.1{0 ~ 1} | 196{2} | 294{3} | ゲージ圧 | VCR(9/16–18UNF) | |
| PS83-352G | 0 ~ 343{0 ~ 3.5} | 686{7} | 1030{10.5} | ゲージ圧 | G 1/8(PF 1/8) | |
| PS83-352G-R2 | 0 ~ 343{0 ~ 3.5} | 686{7} | 1030{10.5} | ゲージ圧 | R 1/4 (PT 1/4) | |
| PS83-352G-VCR | 0 ~ 343{0 ~ 3.5} | 686{7} | 1030{10.5} | ゲージ圧 | VCR(9/16–18UNF) | |
| PS83-103G | 0 ~ 981{0 ~ 10} | 1961{20} | 2942{30} | ゲージ圧 | G 1/8(PF 1/8) | |
| PS83-103G-R2 | 0 ~ 981{0 ~ 10} | 1961{20} | 2942{30} | ゲージ圧 | R 1/4 (PT 1/4) | |
| PS83-103G-VCR | 0 ~ 981{0 ~ 10} | 1961{20} | 2942{30} | ゲージ圧 | VCR(9/16–18UNF) | |
| PS83-102V | 0 ~ − 98.1{0 ~ − 1} | 196{2} | 294{3} | ゲージ圧 | G 1/8(PF 1/8) | |
| PS83-102V-R2 | 0 ~ − 98.1{0 ~ − 1} | 196{2} | 294{3} | ゲージ圧 | R 1/4 (PT 1/4) | |
| PS83-102V-VCR | 0 ~ − 98.1{0 ~ − 1} | 196{2} | 294{3} | ゲージ圧 | VCR(9/16–18UNF) | |
| PS83-351A | 0 ~ 34.3 (abs){0 ~ 0.35} | 103 (abs){1.05} | 147 (abs){1.5} | 絶対圧 | G 1/8(PF 1/8) | |
| PS83-351A-R2 | 0 ~ 34.3 (abs){0 ~ 0.35} | 103 (abs){1.05} | 147 (abs){1.5} | 絶対圧 | R 1/4 (PT 1/4) | |
| PS83-351A-VCR | 0 ~ 34.3 (abs){0 ~ 0.35} | 103 (abs){1.05} | 147 (abs){1.5} | 絶対圧 | VCR(9/16–18UNF) | |
| PS83-102A | 0 ~ 98.1 (abs){0 ~ 1} | 196 (abs){2} | 294 (abs) {3} | 絶対圧 | G 1/8(PF 1/8) | |
| PS83-102A-R2 | 0 ~ 98.1 (abs){0 ~ 1} | 196 (abs){2} | 294 (abs) {3} | 絶対圧 | R 1/4 (PT 1/4) | |
| PS83-102A-VCR | 0 ~ 98.1 (abs){0 ~ 1} | 196 (abs){2} | 294 (abs) {3} | 絶対圧 | VCR(9/16–18UNF) |
内部電気回路
|
|
スイッチ動作
|
|

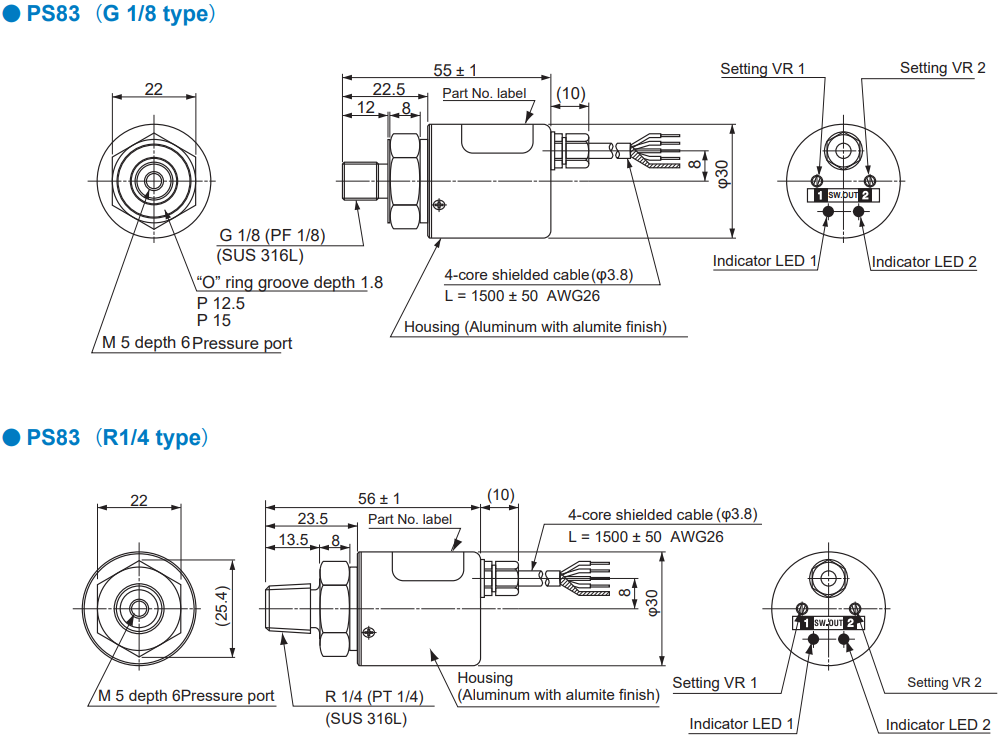

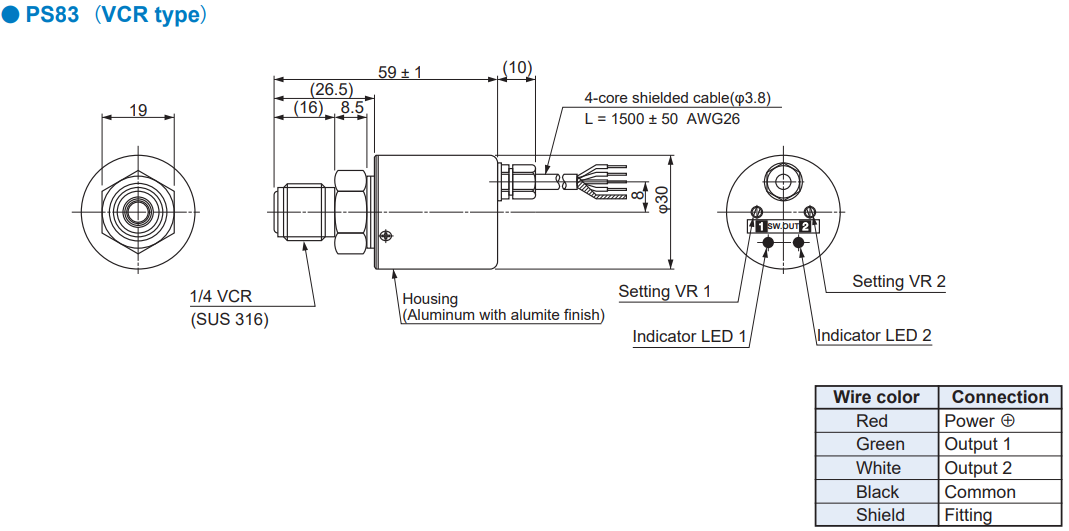

外形寸法図
|
|
