压力开关 PS86
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
IP54防护结构（防滴盖时，IP65）
- 无机械运动部件电子压力开关
- 通过光电耦合器隔离输出
- 压力值可以自由设定，滞后变量型
- 压力接收部分浪涌压力防止结构
- SUS 316L焊接不锈钢膜片
|
|
标准规格
◆除非另有说明，否则工作温度为25±5°C，驱动电压为12 VDC。
| 项目 | 503P | 104P | 204P | 354P |
|---|---|---|---|---|
| 压力类型 | 表壓 ※ 1 | |||
| 额定压力范围 | 5MPa | 10MPa | 20MPa | 35MPa |
| 最大压力 | 10MPa | 20MPa | 40MPa | 52.5MPa |
| 工作温度范围 | − 10 ~ 75°C | |||
| 补偿温度 | 0 ~ 50°C | |||
| 工作湿度 | 35 ~ 85%RH（没有凝结） | |||
| 储存温度 | − 20 ~ 90°C（大气压，湿度65％RH 以下） | |||
| 适用介质 | 液压油 ※ 2 | |||
| 绝缘电阻 | 100 MΩ min.(500 V DC) | |||
| 耐电压 | 350 V AC, 60 s（漏电流 0.5 mA 以下） | |||
| 压力端口 | R 1/4、G 3/8 | |||
| 净重 | Approx. 170g | |||
| 保护结构 | 无防滴盖：IP54、有防滴盖：IP65 | |||
| 电源电压 | 12 ~ 24 V ± 10 % | |||
| 消耗电流 | 15 mA maximum | |||
※ 1 传感器使用绝对压力传感元件校准和调节的表压测量表压,用于表压测量的压力传感器。
※ 2 在运输检查中，液压油用作测量介质。
※ 2 在运输检查中，液压油用作测量介质。
切換輸出
◆除非另有说明，否则工作温度为25±5°C，驱动电压为12 VDC。
| 输出点 | 1 |
|---|---|
| 输出方法 | 光电耦合器绝缘的集电极开路输出 |
| 设定方法 | 微调可变型 |
| 设定范围 | 额定压力 5 〜 105 % |
| 输出显示 | 红色LED 点亮 |
| 准确性 0 ~ 50 °C（参考温度 25°C） | ± 3 %F.S. |
| 滞后 | 约设定值的1~10 %F.S. |
| 切换容量 | 35 V DC 100 mA |
| 剩余电压 | 1.2V maximum |
| 响应性 | Approx. 20ms |
环境特性
| 测试项目 | 测试方法（条件 25 ± 5 °C） | 变化量 |
|---|---|---|
| 耐振動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2 , 3 directions for 2 hours each |
开关量输出设置最大 ± 3 %F.S |
| 耐冲击 | 490 m/s2 , 3 directions for 3 times each | |
| 防潮性 | 40 °C, 90 ~ 95 %RH, 240 hrs | |
| 压力周期 | 0 ~ 额定压力,106 cycles |
型号显示
| PS86- | 503 | P- | B - | R2 |
|---|---|---|---|---|
|
系列名称 |
额定压力 503：0 ~ 5 MPa 104：0 ~ 10 MPa 204：0 ~ 20 MPa 354：0 ~ 35 MPa |
单位制 P：帕斯卡单位 |
防滴盖 B：无 H：有 |
压力端口 R2：R 1/4 G3：G 3/8 |
※Hastelloy®是Haynes International Inc.的注册商标。
型号一览表
| 型号 | 压力介质 | 压力类型 | 压力端口 | 额定压力 | CAD |
|---|---|---|---|---|---|
| PS86-503P-B-R2 | 液压油 | 表压 | R2 (R 1/4) | 0 ~ 5MPa | |
| PS86-503P-H-R2 | 液压油 | 表压 | R2 (R 1/4) | 0 ~ 5MPa | |
| PS86-503P-B-G3 | 液压油 | 表压 | G3 (G 3/8) | 0 ~ 5MPa | |
| PS86-503P-H-G3 | 液压油 | 表压 | G3 (G 3/8) | 0 ~ 5MPa | |
| PS86-104P-B-R2 | 液压油 | 表压 | R2 (R 1/4) | 0 ~ 10MPa | |
| PS86-104P-H-R2 | 液压油 | 表压 | R2 (R 1/4) | 0 ~ 10MPa | |
| PS86-104P-B-G3 | 液压油 | 表压 | G3 (G 3/8) | 0 ~ 10MPa | |
| PS86-104P-H-G3 | 液压油 | 表压 | G3 (G 3/8) | 0 ~ 10MPa | |
| PS86-204P-B-R2 | 液压油 | 表压 | R2 (R 1/4) | 0 ~ 20MPa | |
| PS86-204P-H-R2 | 液压油 | 表压 | R2 (R 1/4) | 0 ~ 20MPa | |
| PS86-204P-B-G3 | 液压油 | 表压 | G3 (G 3/8) | 0 ~ 20MPa | |
| PS86-204P-H-G3 | 液压油 | 表压 | G3 (G 3/8) | 0 ~ 20MPa | |
| PS86-354P-B-R2 | 液压油 | 表压 | R2 (R 1/4) | 0 ~ 35MPa | |
| PS86-354P-H-R2 | 液压油 | 表压 | R2 (R 1/4) | 0 ~ 35MPa | |
| PS86-354P-B-G3 | 液压油 | 表压 | G3 (G 3/8) | 0 ~ 35MPa | |
| PS86-354P-H-G3 | 液压油 | 表压 | G3 (G 3/8) | 0 ~ 35MPa |
内部电气原理图
|
|
切换操作
|
|

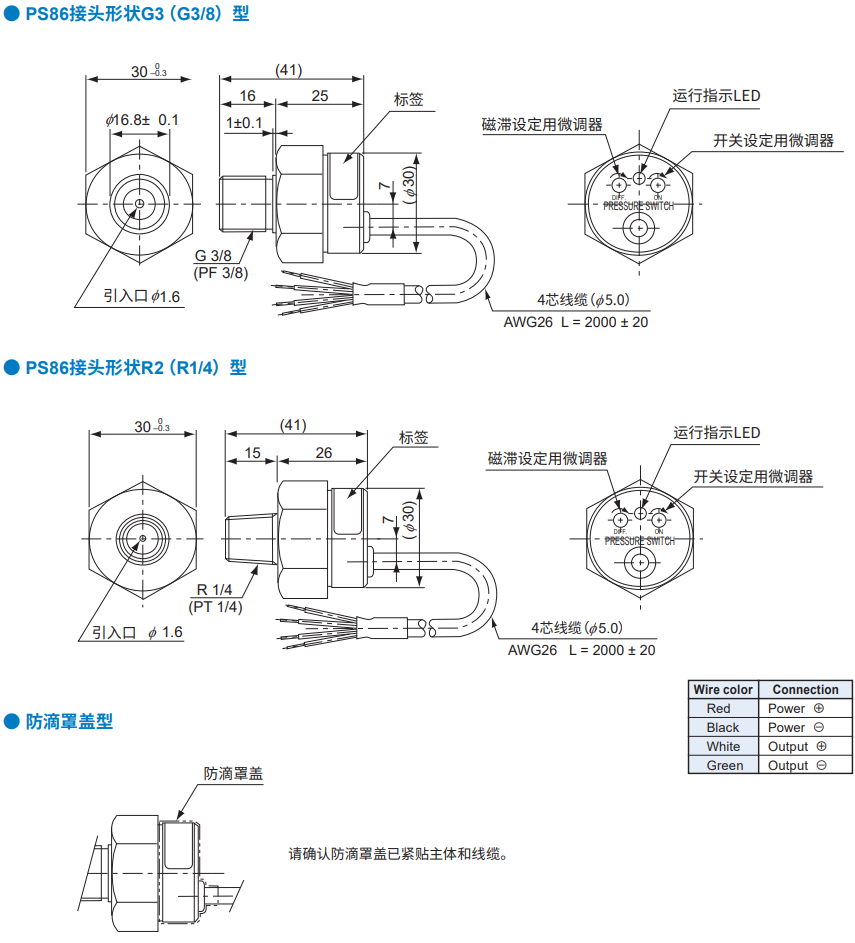

外形尺寸
