高响应频率滑动开关 CRFS
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
高频率滑动开关
特 征特 征
-
频率范围 DC 〜1.0 GHz
-
采用镀金触点实现高可靠性
标准规格
| 工作温度范围 | − 40 ~ 85 °C |
|---|---|
| 储存温度范围 | − 40 ~ 85 °C |
| 密封性 | 不可清洗 |
| 质量 | Approx. 1.4 g (CRFS-2202) Approx. 1.5 g (CRFS-2204) Approx. 1.9 g (CRFS-2302) Approx. 2.0 g (CRFS-2304) |
电气特性
| 接触额定 | 非接触 : DC50 V 100 mA 接触: DC12 V 100 mA 最小 : DC20 mV 1μA |
|---|---|
| 接触时间 | 非短路 |
| 接触电阻 | 70 mΩ maximum |
| 绝缘阻抗 | 100 MΩ minimum (DC500 V) |
| 耐电压 | AC500 V, 60 s |
机械特性
| 位置数 | 2, 3 |
|---|---|
| 行程 | 2 mm |

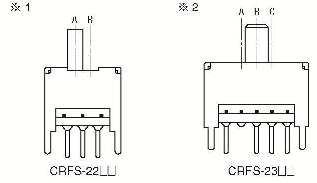

| 工作力 | CFRS-22 □□ ※1 A ↔ B : 2.5 ± 1.5 N {0.255 ± 0.153 kgf} CFRS-23 □□ ※2 A → B / C → B : 1.5 ± 1 N {0.153 ± 0.102 kgf} B → A / B → C : 2.5 ± 1.5 N {0.255 ± 0.153 kgf} |
| 操作部分的強度 | 30 N {3.06 kgf} 15 s |
| 可焊性 | 245 ± 3 °C 2 ~ 3 s |
| 焊接熱 | 回流焊: 260 ± 3 °C, 5 ~ 6 s, 2 times maximum 手工焊接 : 380 ± 10 °C, 3 ~ 4 s |
{ } : 参考值
高频特性
| 型号 | 相互接触隔离 | 电路隔离 | 插入损失 | VSWR | 阻抗 |
|---|---|---|---|---|---|
| CRFS-22(770 MHz) | 28 dB min. | 30 dB min. | 0.15 dB max. | 1.2 max. | 75 Ω |
| CRFS-22(1.0 GHz) | 26 dB min. | 28 dB min. | 0.23 dB max. | 1.3 max. | 75 Ω |
| CRFS-23(770 MHz) | 28 dB min. | 31 dB min. | 0.13 dB max. | 1.3 max. | 75 Ω |
| CRFS-23(1.0 GHz) | 26 dB min. | 29 dB min. | 0.17 dB max. | 1.3 max. | 75 Ω |
环境特性
| 耐振动 | 振幅 1.5 mm（全振幅）or 加速度98 m/s2, 10-500-10 Hz, 3 directions for 10 cycles each |
|---|---|
| 耐冲击 | 490 m/s2, 11 ms, sinusoidal wave half cycle,6 directions for 3 times each |
| 耐久性 | Continuous load 10000 cycles, DC12 ± 0.5 V, 100 ± 10 mA |
| 耐湿性 | 40 °C, 相对湿度 90 ~ 95 %, |
| 相对湿度 | 85 °C, 96 h, 无负载 |
| 耐寒性 | − 40 °C, 96 h, 无负载 |
| 温度周期 | − 40 (0.5 h) ~ 85 °C (0.5 h), 5 cycles |
型号显示
| CRFS - | 2 | 2 | 0 | 2 | W |
|---|---|---|---|---|---|
|
系列名称 |
电路数 2：2 电路 |
触点数 2：2 触点 3：3 触点 |
设定方向 0：顶部设定型 |
旋钮长度 2： 5 mm 4：10 mm |
包装形式 W：トレイ 空白︰塑胶袋散装 |
型号一览表
| 型号 | 触点数 | 设定方向 | 端接样式 | 旋钮长度 | 包装数量 | CAD |
|---|---|---|---|---|---|---|
| CRFS-2202W | 2 | 顶部设定型 | PC引脚 | 5 mm | 50 pcs./tray | |
| CRFS-2202 | 2 | 顶部设定型 | PC引脚 | 5 mm | 25 pcs./pack | |
| CRFS-2204W | 2 | 顶部设定型 | PC引脚 | 10 mm | 50 pcs./tray | |
| CRFS-2204 | 2 | 顶部设定型 | PC引脚 | 10 mm | 25 pcs./pack | |
| CRFS-2302W | 3 | 顶部设定型 | PC引脚 | 5 mm | 50 pcs./tray | |
| CRFS-2302 | 3 | 顶部设定型 | PC引脚 | 5 mm | 25 pcs./pack | |
| CRFS-2304W | 3 | 顶部设定型 | PC引脚 | 10 mm | 50 pcs./tray | |
| CRFS-2304 | 3 | 顶部设定型 | PC引脚 | 10 mm | 25 pcs./pack |
外形尺寸
(Unit:mm)
印刷电路板加工尺寸
(Unit:mm)
包装规格
〈Tray packaging specifications〉
Tray version is packaged in 50 pcs. per tray. Orders will be accepted for units of 50 pcs., i. e., 50, 100, 150 pcs. etc.
Tray version is boxed with 10 trays.
〈Bulk pack specifications〉
The smallest unit of bulk in a plastic bag is 25 pcs. perpack. Orders will be accepted for unit of minimum 25 pcs., i.e., 25, 50, 75 pcs., etc.
Boxing of bulk in a plastic bag is performed with 25 pcs. (standard 50 pcs.) per box.
RoHS受控物质自我声明 (英文)
