旋转型DIP开关 S-7000

S-7000

S-7000

产品咨询

●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。: 销售渠道单击此处确认我们的经销商。

向SMD進化的旋轉型開關

特　征特　征

薄型，厚度2.9mm
丰富的种类（顶部/侧部设定，6 / 10 / 16位置，J形引线，鸥翼式，PC针脚端子）
回流焊安装（仅限顶部设定）/再流焊安装
可用清洗液清洗
该系列可从型号一览表获取 chemSHERPA (产品所含化学物质成分情報)
型号一览表下载 chemSHERPA (shai 格式)

标准规格

电路	BCH(二进码六进数), BCD（二进码十进数），BCH（二进码十六进数）
工作温度范围	−40 ~ 85 °C
储存温度范围	−40 ~ 85 °C
密封性	可水洗
净重	Approx. 0.26 g (A or B type in top setting) Approx. 0.28 g (C type in top setting) Approx. 0.62 g (Side setting type)

电气特性

接点额定	DC50 V 100 mA DC5 V 100 mA DC20 mV 1 μA
接触电阻	100 mΩ maximum
絕緣阻抗	100 MΩ (DC100 V) minimum
介電強度	AC250 V, 60 s

机械特性

位置数	6, 10, 16
旋转扭矩	20 mN·m {204 gf·cm} maximum
步骤角度	60° (6 positions)/36° (10 positions)/22.5° (16 positions)
可焊性	245 ± 3 °C, 2 ~ 3 s
焊接热	再流焊: 255 °C (Peak temperature> 回流焊: 260 ± 3 °C, 5 ~ 6 s, two times maximum 手工焊: 350 ± 10 °C, 3 ~ 4 s
基板抗弯性	Width 90 mm, bend 3 mm, 5 s, 1 time
基板抗弯性	5 N {0.51 kgf}, 10 s
粘着性	5 N {0.51 kgf}, 10 s

环境特性

耐振动	振幅 1.5 mm（全振幅）or　加速度 98 m/s2, 10-500-10 Hz, 3 directions for 2 h each
耐冲击	490 m/s , 11 ms、6 directions for 3 times each
耐久性	10000 steps minimum, DC5 V, 100 mA
耐湿度（常态）	40 °C, 相对湿度 90 ~ 95 %, 240 h
耐热性	85 °C, 96 h
耐寒性	− 40 °C, 96 h
温度周期	− 40 (0.5 h) ~ 85 °C ( 0.5 h ), 5 cycles

型号显示

S-7	0	1	0	E	T	A
系列名称	转子形状 0:无旋钮	程式码格式 1:十进数，实数编码 3:十进数，互补码 6:六进数，实数编码 5:十六进数，实数编码 7:十六进数，互补码	设定方向 0：顶部设定 1：侧部设定 (除六进数）	端子 E: 金（无铅）	包装形式 T: 编带(卷轴封装) W: 托盘包装(只有 PC 针脚) 空白: 塑胶袋散装	端子类型 A：J形引线 B：鸥翼式 C：PC 针脚 (除六进数）

S-7

系列名称

转子形状

0:无旋钮

程式码格式

1:十进数，实数编码

3:十进数，互补码

6:六进数，实数编码

5:十六进数，实数编码

7:十六进数，互补码

设定方向

0：顶部设定
1：侧部设定

(除六进数）

端子

E: 金（无铅）

包装形式

T: 编带(卷轴封装)

W: 托盘包装(只有 PC 针脚)

空白: 塑胶袋散装

端子类型

A：J形引线
B：鸥翼式
C：PC 针脚
(除六进数）

型号一览表

可获取含有化学物质调查 (需会员注册)。[chemSHERPA-AI Ver.2.09.00]

型号	设定方向	端接样式	程式码格式	包装数量	含有化学物資調査	CAD
S-7060ETA	Top	J 引线	十六进数，实数编码	500 pcs. / reel	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7060EA	Top	J 引线	十六进数，实数编码	50 pcs. / pack	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7060ETB	Top	鸥翼式	十六进数，实数编码	500 pcs. / reel	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7060EB	Top	鸥翼式	十六进数，实数编码	50 pcs. / pack	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7010ETA	Top	J 引线	十进数，实数编码	500 pcs. / reel	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7010EA	Top	J 引线	十进数，实数编码	50 pcs. / pack	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7010ETB	Top	鸥翼式	十进数，实数编码	500 pcs. / reel	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7010EB	Top	鸥翼式	十进数，实数编码	50 pcs. / pack	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7010EWC	Top	PC 针脚	十进数，实数编码	50 pcs. / tray	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7010EC	Top	PC 针脚	十进数，实数编码	50 pcs. / pack	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
⇛S-7011ETA	Side	J 引线	十进数，实数编码	500 pcs. / reel	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
⇛S-7011EA	Side	J 引线	十进数，实数编码	50 pcs. / pack	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
⇛S-7011ETB	Side	鸥翼式	十进数，实数编码	500 pcs. / reel	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
⇛S-7011EB	Side	鸥翼式	十进数，实数编码	50 pcs. / pack	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
⇛S-7011EWC	Side	PC 针脚	十进数，实数编码	50 pcs. / tray	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
⇛ S-7011EC	Side	PC 针脚	十进数，实数编码	50 pcs. / pack	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7030ETA	Top	J 引线	十进数，互补码	500 pcs. / reel	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7030EA	Top	J 引线	十进数，互补码	50 pcs. / pack	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7030ETB	Top	鸥翼式	十进数，互补码	500 pcs. / reel	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7030EB	Top	鸥翼式	十进数，互补码	50 pcs. / pack	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7030EWC	Top	PC 针脚	十进数，互补码	50 pcs. / tray	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7030EC	Top	PC 针脚	十进数，互补码	50 pcs. / pack	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
⇛S-7031ETA	Side	J 引线	十进数，互补码	500 pcs. / reel	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
⇛S-7031EA	Side	J 引线	十进数，互补码	50 pcs. / pack	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
⇛S-7031ETB	Side	鸥翼式	十进数，互补码	500 pcs. / reel	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
⇛S-7031EB	Side	鸥翼式	十进数，互补码	50 pcs. / pack	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
⇛S-7031EWC	Side	PC 针脚	十进数，互补码	50 pcs. / tray	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
⇛ S-7031EC	Side	PC 针脚	十进数，互补码	50 pcs. / pack	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7050ETA	Top	J 引线	十六进数，实数编码	500 pcs. / reel	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7050EA	Top	J 引线	十六进数，实数编码	50 pcs. / pack	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7050ETB	Top	鸥翼式	十六进数，实数编码	500 pcs. / reel	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7050EB	Top	鸥翼式	十六进数，实数编码	50 pcs. / pack	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7050EWC	Top	PC 针脚	十六进数，实数编码	50 pcs. / tray	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7050EC	Top	PC 针脚	十六进数，实数编码	50 pcs. / pack	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
⇛S-7051ETA	Side	J 引线	十六进数，实数编码	500 pcs. / reel	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
⇛S-7051EA	Side	J 引线	十六进数，实数编码	50 pcs. / pack	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
⇛S-7051ETB	Side	鸥翼式	十六进数，实数编码	500 pcs. / reel	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
⇛S-7051EB	Side	鸥翼式	十六进数，实数编码	50 pcs. / pack	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
⇛S-7051EWC	Side	PC 针脚	十六进数，实数编码	50 pcs. / tray	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
⇛S-7051EC	Side	PC 针脚	十六进数，实数编码	50 pcs. / pack	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7070ETA	Top	J 引线	十六进数，互补码	500 pcs. / reel	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7070EA	Top	J 引线	十六进数，互补码	50 pcs. / pack	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7070ETB	Top	鸥翼式	十六进数，互补码	500 pcs. / reel	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7070EB	Top	鸥翼式	十六进数，互补码	50 pcs. / pack	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7070EWC	Top	PC 针脚	十六进数，互补码	50 pcs. / tray	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
S-7070EC	Top	PC 针脚	十六进数，互补码	50 pcs. / pack	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
⇛S-7071ETA	Side	J 引线	十六进数，互补码	500 pcs. / reel	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
⇛S-7071EA	Side	J 引线	十六进数，互补码	50 pcs. / pack	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
⇛S-7071ETB	Side	鸥翼式	十六进数，互补码	500 pcs. / reel	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
⇛S-7071EB	Side	鸥翼式	十六进数，互补码	50 pcs. / pack	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
⇛S-7071EWC	Side	PC 针脚	十六进数，互补码	50 pcs. / tray	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）
⇛S-7071EC	Side	PC 针脚	十六进数，互补码	50 pcs. / pack	chemSHERPA-AI （Ver.2.09.00）	2D / 3D CAD（Any Model）

⇛ 是订单生产
编带和托盘不拆卖，所以请编带和托盘单位订购。

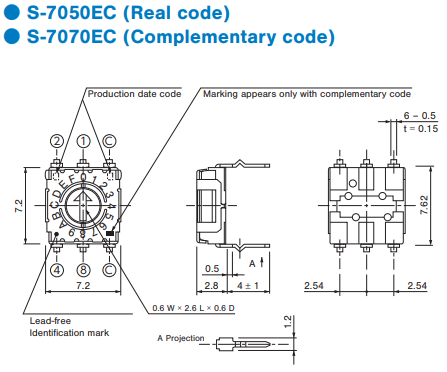

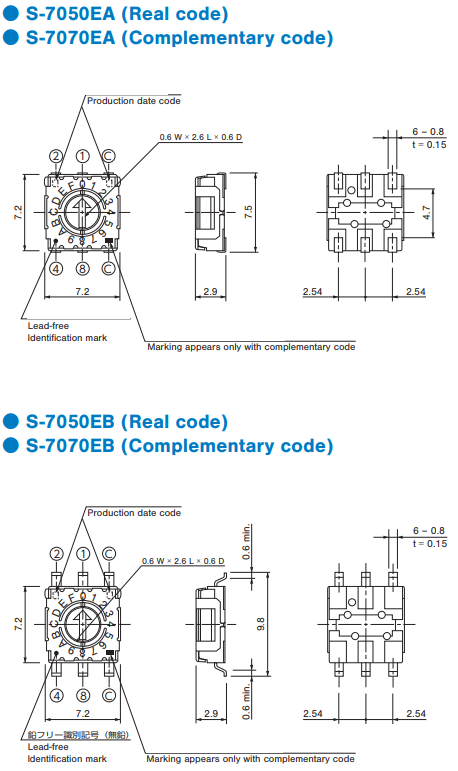

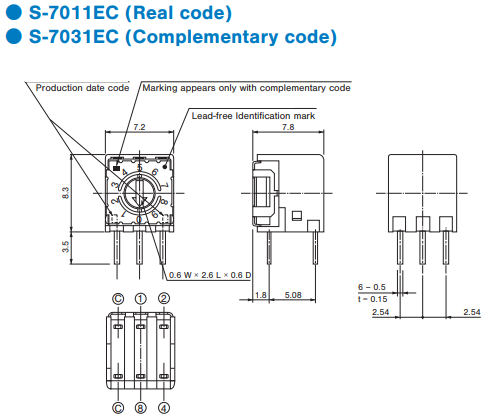

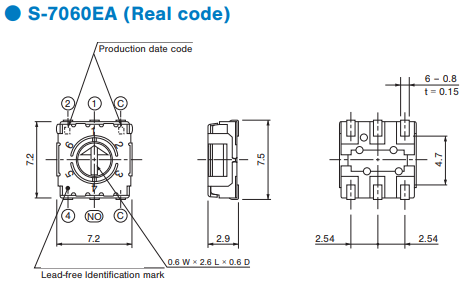

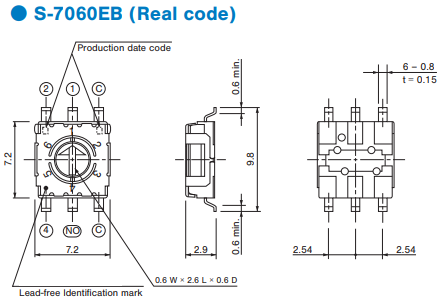

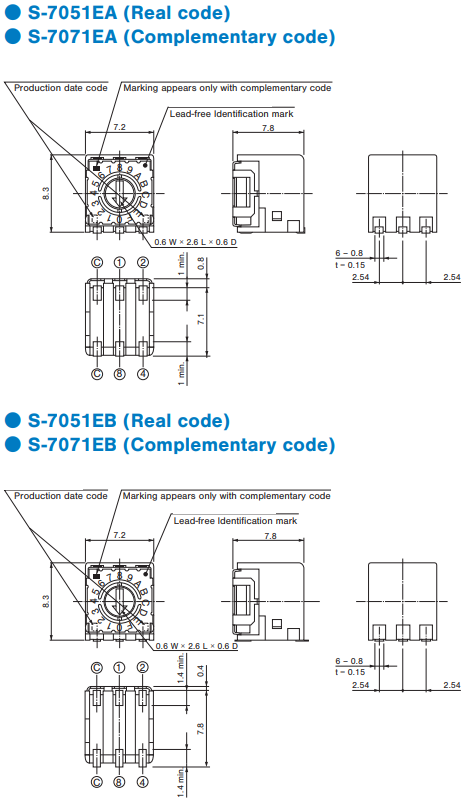

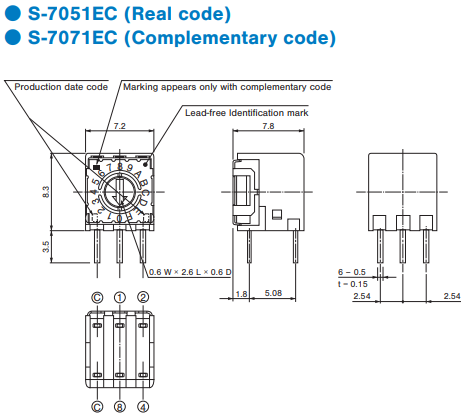

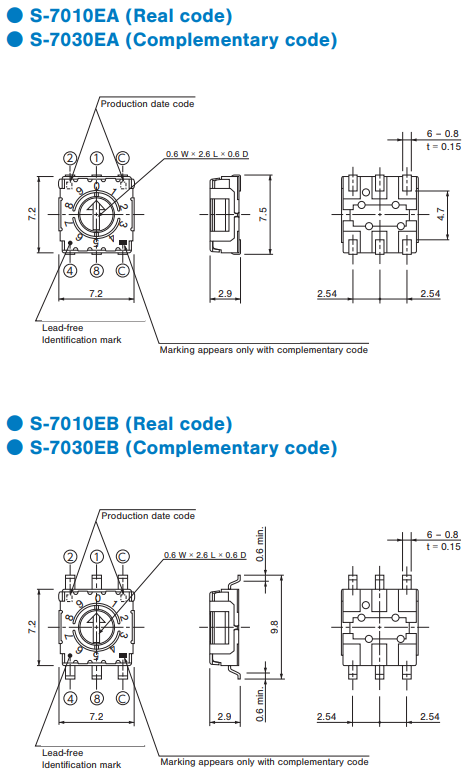

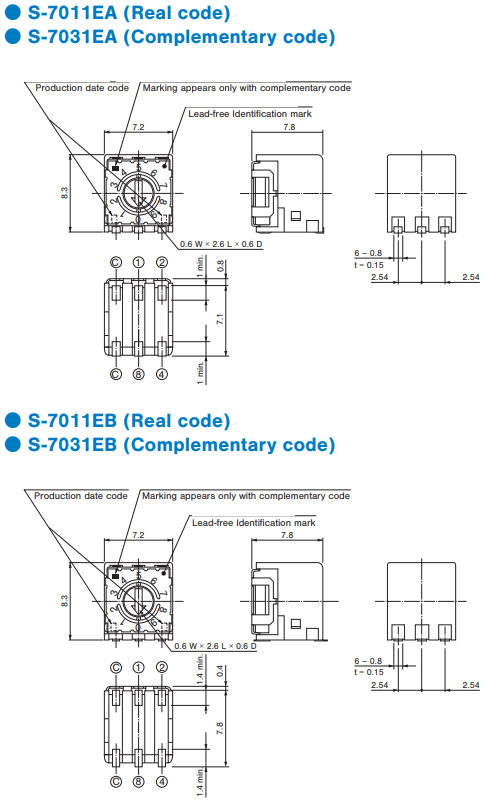

外形尺寸

(Unit:mm)

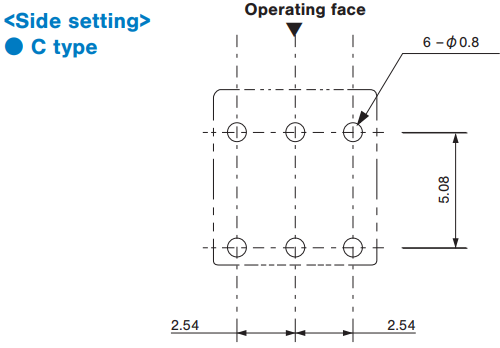

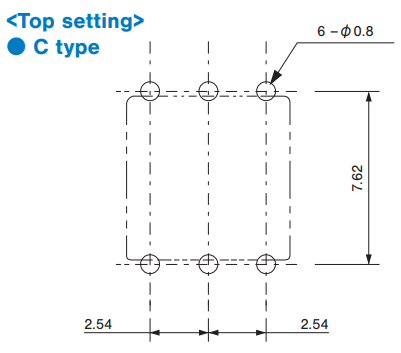

印刷电路板加工尺寸

(Unit:mm)

包装规格

〈Taping packaging specifications〉
● Taping version is packaged in 500 pcs. per reel. Orders will be accepted for units of 500 pcs., i.e., 500, 1000, 1500, pcs., etc.
● Taping version is boxed with one reel (500 pcs.).
● Maximum number of consecutive missing pieces = 2 Leader length and reel dimension are shown in the diagrams below:

(Unit:mm)

● Embossed tape dimensions
● Reel dimensions
(Conforms to JIS C 0806-3, In accordance with EIAJ ET-7200A)

●S-70□□ETA
< Top setting >
< Side setting >

●S-70□□ETB
<Top setting >
< Side setting >

〈Tray packaging specifications〉

● Tray version is packaged in 50 pcs. per tray. Orders will be accepted for units of 50 pcs., i. e., 50, 100, 150 pcs. etc.
● Tray version is boxed with 10 trays.

〈Bulk pack specifications〉

● The smallest unit of bulk pack in a plastic bag is 10 pcs. per pack. Orders will be accepted for unit of minimum 10 pcs., i.e., 10, 20, 30 pcs., etc.
● Boxing of bulk in a plastic bag (top setting type) is performed with 5pcs. (standard 200 pcs.) per box. Only that side setting type is 100 pcs. (standard 200 pcs.) per box.
