压力传感器 (with Amp.) PA-758

PA-758

PA-758

产品咨询

●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。: 销售渠道单击此处确认我们的经销商。

各种指示方法（正压，负压，绝对压力，通风量规）

实现高耐腐蚀性和防滴漏结构1）压力接收部分 2体：IP65（符合IEC标准））
电缆可拆卸（连接器））
内置温度补偿电路（0至50°C）
也有可以从负压到正压测量的,绝对压力型和复合压力型
电流输出类型

标准规格

■除非另有说明，否则环境温度为25±5°C，驱动电压为24 V DC，负载电阻为250Ω。

工作温度	−20 ~ 70°C
补偿温度	0 ~ 50°C
工作湿度	35 ~ 85%RH（沒有凝結）
储存温度	− 20 ~ 80°C（大气压，湿度65％RH以下）
适用介质	不腐蝕SUS 316L·SUS 304的氣體和液體
绝缘电阻	100 (500 V DC)
绝缘电阻	500 V DC, 60 s（漏電流1 mA 以下）
填充液体	矽油
压力端口	R 1/8、R 1/4
净重	R2 : Approx. 50g
保護結構	IP65
净重	24 ± 10 %V DC（包括紋波)

模拟输出

■除非另有说明，否则环境温度为25±5°C，驱动电压为24 V DC，负载电阻为250Ω。

压力范围	102G	352G	103G	102V	102R	302R	102A
输出电流	4 ~ 20 mA
零电流 (at 25 °C)	4 ± 0.2mA				12 ± 0.2mA	8 ± 0.2mA	4 ± 0.2mA
跨度电流 (at 25 °C)	16 ± 0.2mA
负载电阻	0 ~ 500 Ω
线性/滞后	± 0.5%F.S.
温度特性	ZERO：± 0.05%F.S./°C SPAN：± 0.05%F.S./°C
响应速度	Approx. 2ms
分辨率	Approx. 0.016 mA（Approx. 0.1%F.S.）
姿势效应 (端口横向→垂直方向)	± 0.3%F.S.	± 0.1%F.S.	± 0.05%F.S.	± 0.3%F.S.		± 0.1%F.S.	± 0.3%F.S.

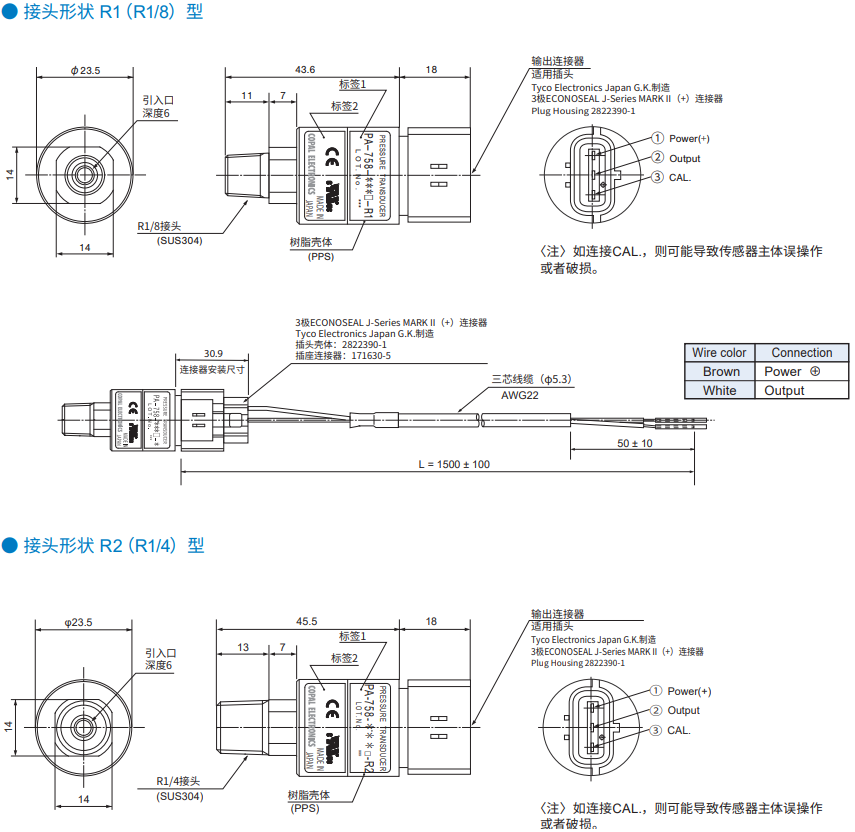

型号显示

PA-758-	102 R-	R2 -	1
系列名称	额定压力　　　　　　　　压力类型 102G：0 ~ 100 kPa　　　表压 352G：0 ~ 350 kPa　　　表压 103G：0 ~ 1 MPa　　　　　表压 353G：0 ~ 3.5 MPa　　　　表压 102V：0 ~ − 100 kPa　　表压（负压） 102R：− 100 ~ 100 kPa　通风量规 302R：− 100 ~ 300 kPa　通风量规 102A：0 ~ 100 kPa abs　　绝对压力	连接埠 R1：R 1/8（带M5内螺纹） R2：R 1/4（带M5内螺纹）	附带电缆空白：附带1.5m 电缆 1：不包括电缆

PA-758-

102 R-

R2 -

系列名称

额定压力　　　　　　　　压力类型

102G：0 ~ 100 kPa　　　表压
352G：0 ~ 350 kPa　　　表压
103G：0 ~ 1 MPa　　　　　表压
353G：0 ~ 3.5 MPa　　　　表压

102V：0 ~ − 100 kPa　　表压（负压）

102R：− 100 ~ 100 kPa　通风量规
302R：− 100 ~ 300 kPa　通风量规
102A：0 ~ 100 kPa abs　　绝对压力

连接埠

R1：R 1/8（带M5内螺纹）
R2：R 1/4（带M5内螺纹）

附带电缆

空白：附带1.5m 电缆
1：不包括电缆

型号一览表

型号	压力类型	额定压力	最大压力	破坏压力	连接埠	1.5米电缆	CAD
PA-758-102G-R1	表压	100kPa	200kPa	300kPa	R 1/8（带M5内螺纹）	附帶	3D CAD（Any Model）
PA-758-353G-R1-1	表压	3500kPa	5000kPa	7000kPa	R 1/8（带M5内螺纹）	不附带	3D CAD（Any Model）
PA-758-102G-R1-1	表压	100kPa	200kPa	300kPa	R 1/8（带M5内螺纹）	不附带	3D CAD（Any Model）
PA-758-102G-R2	表压	100kPa	200kPa	300kPa	R 1/4（带M5内螺纹）	附帶	3D CAD（Any Model）
PA-758-102G-R2-1	表压	100kPa	200kPa	300kPa	R 1/4（带M5内螺纹）	不附带	3D CAD（Any Model）
PA-758-352G-R1	表压	350kPa	700kPa	1050kPa	R 1/8（带M5内螺纹）	附帶	3D CAD（Any Model）
PA-758-352G-R1-1	表压	350kPa	700kPa	1050kPa	R 1/8（带M5内螺纹）	不附带	3D CAD（Any Model）
PA-758-352G-R2	表压	350kPa	700kPa	1050kPa	R 1/4（带M5内螺纹）	附帶	3D CAD（Any Model）
PA-758-352G-R2-1	表压	350kPa	700kPa	1050kPa	R 1/4（带M5内螺纹）	不附带	3D CAD（Any Model）
PA-758-103G-R1	表压	1000kPa	2000kPa	3000kPa	R 1/8（带M5内螺纹）	附帶	3D CAD（Any Model）
PA-758-103G-R1-1	表压	1000kPa	2000kPa	3000kPa	R 1/8（带M5内螺纹）	不附带	3D CAD（Any Model）
PA-758-103G-R2	表压	1000kPa	2000kPa	3000kPa	R 1/4（带M5内螺纹）	附帶	3D CAD（Any Model）
PA-758-103G-R2-1	表压	1000kPa	2000kPa	3000kPa	R 1/4（带M5内螺纹）	不附带	3D CAD（Any Model）
PA-758-353G-R1	表压	3500kPa	5000kPa	7000kPa	R 1/8（带M5内螺纹）	附帶	3D CAD（Any Model）
PA-758-353G-R1-1	表压	3500kPa	5000kPa	7000kPa	R 1/8（带M5内螺纹）	不附带	3D CAD（Any Model）
PA-758-353G-R2	表压	3500kPa	5000kPa	7000kPa	R 1/4（带M5内螺纹）	附帶	3D CAD（Any Model）
PA-758-353G-R2-1	表压	3500kPa	5000kPa	7000kPa	R 1/4（带M5内螺纹）	不附带	3D CAD（Any Model）
PA-758-102V-R1	表压	-100kPa	5000kPa	7000kPa	R 1/8（带M5内螺纹）	附帶	3D CAD（Any Model）
PA-758-102V-R1-1	表压	-100kPa	5000kPa	7000kPa	R 1/8（带M5内螺纹）	不附带	3D CAD（Any Model）
PA-758-102V-R2	表压	-100kPa	200kPa	300kPa	R 1/8（带M5内螺纹）	附帶	3D CAD（Any Model）
PA-758-102V-R2-1	表压	-100kPa	200kPa	300kPa	R 1/8（带M5内螺纹）	不附带	3D CAD（Any Model）
PA-758-102R-R1	表压	-100 ~ 100kPa	200kPa	300kPa	R 1/8（带M5内螺纹）	附帶	3D CAD（Any Model）
PA-758-102R-R1-1	表压	-100 ~ 100kPa	200kPa	300kPa	R 1/8（带M5内螺纹）	不附带	3D CAD（Any Model）
PA-758-102R-R2	表压	-100 ~ 100kPa	200kPa	300kPa	R 1/4（带M5内螺纹）	附帶	3D CAD（Any Model）
PA-758-102R-R2-1	表压	-100 ~ 100kPa	200kPa	300kPa	R 1/4（带M5内螺纹）	不附带	3D CAD（Any Model）
PA-758-302R-R1	表压	-100 ~ 300kPa	600kPa	900kPa	R 1/8（带M5内螺纹）	附帶	3D CAD（Any Model）
PA-758-302R-R1-1	表压	-100 ~ 300kPa	600kPa	900kPa	R 1/8（带M5内螺纹）	不附带	3D CAD（Any Model）
PA-758-302R-R2	表压	-100 ~ 300kPa	600kPa	900kPa	R 1/4（带M5内螺纹）	附帶	3D CAD（Any Model）
PA-758-302R-R2-1	表压	-100 ~ 300kPa	600kPa	900kPa	R 1/4（带M5内螺纹）	不附带	3D CAD（Any Model）
PA-758-102A-R1	绝对压力	100 (abs)kPa	200 (abs)kPa	300 (abs)kPa	R 1/8（带M5内螺纹）	附帶	3D CAD（Any Model）
PA-758-102A-R1-1	绝对压力	100 (abs)kPa	200 (abs)kPa	300 (abs)kPa	R 1/8（带M5内螺纹）	不附带	3D CAD（Any Model）
PA-758-102A-R2	绝对压力	100 (abs)kPa	200 (abs)kPa	300 (abs)kPa	R 1/4（带M5内螺纹）	附帶	3D CAD（Any Model）
PA-758-102A-R2-1	绝对压力	100 (abs)kPa	200 (abs)kPa	300 (abs)kPa	R 1/4（带M5内螺纹）	不附带	3D CAD（Any Model）

环境特征

測試項目	測試方法（條件 25 ± 5 °C）	變化量
耐振動	10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s² , 3 directions for 2 hours each	模擬輸出（零電壓/跨度電壓）每個最大值 ± 1 %F.S.
耐衝擊	490 m/s² 3 directions for 3 times each
壓力周期	0 ~ Rated pressure/Rated pressure range 10⁶ cycles
防潮性	40 °C, 90 ~ 95 %RH, 240 hrs.
