圧力トランスジューサ PA-758
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
豊富な指示方式(正圧、負圧、絶対圧、連成圧)
FeaturesFeatures
-
高耐食性、防滴構造を実現/圧力受圧部に〈SUS 316L〉/本体にIP65(IEC 準拠)
-
ケーブル脱着式(コネクタ接続)
-
温度補償回路内蔵(0~50°C)
-
負圧〜正圧まで一台で測定出来る連成圧、絶対圧タイプもラインアップ
-
電流出力タイプ
標準仕様
■特記ない場合、周囲温度25±5 °C、駆動電圧24V DC、負荷抵抗250Ω で規定します。
動作温度 | −20 ~ 70°C |
---|---|
補償温度 | 0 ~ 50°C |
動作湿度 | 35 ~ 85%RH(結露ないこと) |
保存温度 | − 20 ~ 80°C(大気圧、湿度65 %RH 以下) |
適用媒体 | SUS 316L・SUS304 を腐食させない気体及び液体 |
絶縁抵抗 | 100 (500 V DC) |
耐電圧 | 500 V AC, 60 s(リーク電流1 mA 以下) |
封入液 | シリコンオイル |
圧力ポート | R 1/8、R 1/4 |
質量 | R2 : Approx. 50g |
保護構造 | IP65 |
駆動電圧 | 24 ± 10 %V DC(リップル含む) |
アナログ出力
■特記ない場合、周囲温度25±5 °C、駆動電圧24V DC、負荷抵抗250Ω で規定します。
圧力レンジ | 102G | 352G | 103G | 353G | 102V | 102R | 302R | 102A |
---|---|---|---|---|---|---|---|---|
出力電流 | 4 ~ 20 mA | |||||||
ゼロ電流(at 25 °C) | 4 ± 0.2mA | 12 ± 0.2mA | 8 ± 0.2mA | 4 ± 0.2mA | ||||
スパン電流(at 25 °C) | 16 ± 0.2mA | |||||||
負荷抵抗 | 0 ~ 500 Ω | |||||||
直線性/ヒステリシス | ± 0.5%F.S. | |||||||
温度特性 | ZERO:± 0.05%F.S./°C SPAN:± 0.05%F.S./°C | |||||||
応答速度 | Approx. 2ms | |||||||
分解能 | Approx. 0.016 mA(Approx. 0.1%F.S.) | |||||||
姿勢の影響 (ポート横向き→垂直方向) |
± 0.3%F.S. | ± 0.1%F.S. | ± 0.05%F.S. | ± 0.3%F.S. | ± 0.1%F.S. | ± 0.3%F.S. |
型式表示
PA-758- | 102 | R- | R2 - | 1 |
---|---|---|---|---|
Series name |
定格圧力 102G:0 ~ 100 kPa 102V:0 ~ − 100 kPa 102R:− 100 ~ 100 kPa |
指示方式 ゲージ圧 ゲージ圧 ゲージ圧 ゲージ圧 ケージ圧(負圧) 連成圧 連成圧 絶対圧
|
継手形状 R1:R 1/8 (M 5 メネジ付) |
ケーブル付属 空欄:ケーブル付属 |
型式一覧表
型式 | 指示方式 | 定格圧力 | 最大圧力 | 破壊圧力 | 継手形状 | 1.5m ケーブル付属 | CAD |
---|---|---|---|---|---|---|---|
PA-758-102G-R1 | ゲージ圧 | 100kPa | 200kPa | 300kPa | R 1/8(M 5 メネジ付) | あり | |
PA-758-353G-R1-1 | ゲージ圧 | 3500kPa | 5000kPa | 7000kPa | R 1/8(M 5 メネジ付) | なし | |
PA-758-102G-R1-1 | ゲージ圧 | 100kPa | 200kPa | 300kPa | R 1/8(M 5 メネジ付) | なし | |
PA-758-102G-R2 | ゲージ圧 | 100kPa | 200kPa | 300kPa | R 1/4(M 5 メネジ付) | あり | |
PA-758-102G-R2-1 | ゲージ圧 | 100kPa | 200kPa | 300kPa | R 1/4(M 5 メネジ付) | なし | |
PA-758-352G-R1 | ゲージ圧 | 350kPa | 700kPa | 1050kPa | R 1/8(M 5 メネジ付) | あり | |
PA-758-352G-R1-1 | ゲージ圧 | 350kPa | 700kPa | 1050kPa | R 1/8(M 5 メネジ付) | なし | |
PA-758-352G-R2 | ゲージ圧 | 350kPa | 700kPa | 1050kPa | R 1/4(M 5 メネジ付) | あり | |
PA-758-352G-R2-1 | ゲージ圧 | 350kPa | 700kPa | 1050kPa | R 1/4(M 5 メネジ付) | なし | |
PA-758-103G-R1 | ゲージ圧 | 1000kPa | 2000kPa | 3000kPa | R 1/8(M 5 メネジ付) | あり | |
PA-758-103G-R1-1 | ゲージ圧 | 1000kPa | 2000kPa | 3000kPa | R 1/8(M 5 メネジ付) | なし | |
PA-758-103G-R2 | ゲージ圧 | 1000kPa | 2000kPa | 3000kPa | R 1/4(M 5 メネジ付) | あり | |
PA-758-103G-R2-1 | ゲージ圧 | 1000kPa | 2000kPa | 3000kPa | R 1/4(M 5 メネジ付) | なし | |
PA-758-353G-R1 | ゲージ圧 | 3500kPa | 5000kPa | 7000kPa | R 1/8(M 5 メネジ付) | あり | |
PA-758-353G-R1-1 | ゲージ圧 | 3500kPa | 5000kPa | 7000kPa | R 1/8(M 5 メネジ付) | なし | |
PA-758-353G-R2 | ゲージ圧 | 3500kPa | 5000kPa | 7000kPa | R 1/4(M 5 メネジ付) | あり | |
PA-758-353G-R2-1 | ゲージ圧 | 3500kPa | 5000kPa | 7000kPa | R 1/4(M 5 メネジ付) | なし | |
PA-758-102V-R1 | ゲージ圧 | -100kPa | 5000kPa | 7000kPa | R 1/8(M 5 メネジ付) | あり | |
PA-758-102V-R1-1 | ゲージ圧 | -100kPa | 5000kPa | 7000kPa | R 1/8(M 5 メネジ付) | なし | |
PA-758-102V-R2 | ゲージ圧 | -100kPa | 200kPa | 300kPa | R 1/8(M 5 メネジ付) | あり | |
PA-758-102V-R2-1 | ゲージ圧 | -100kPa | 200kPa | 300kPa | R 1/8(M 5 メネジ付) | なし | |
PA-758-102R-R1 | ゲージ圧 | -100 ~ 100kPa | 200kPa | 300kPa | R 1/8(M 5 メネジ付) | あり | |
PA-758-102R-R1-1 | ゲージ圧 | -100 ~ 100kPa | 200kPa | 300kPa | R 1/8(M 5 メネジ付) | なし | |
PA-758-102R-R2 | ゲージ圧 | -100 ~ 100kPa | 200kPa | 300kPa | R 1/4(M 5 メネジ付) | あり | |
PA-758-102R-R2-1 | ゲージ圧 | -100 ~ 100kPa | 200kPa | 300kPa | R 1/4(M 5 メネジ付) | なし | |
PA-758-302R-R1 | ゲージ圧 | -100 ~ 300kPa | 600kPa | 900kPa | R 1/8(M 5 メネジ付) | あり | |
PA-758-302R-R1-1 | ゲージ圧 | -100 ~ 300kPa | 600kPa | 900kPa | R 1/8(M 5 メネジ付) | なし | |
PA-758-302R-R2 | ゲージ圧 | -100 ~ 300kPa | 600kPa | 900kPa | R 1/4(M 5 メネジ付) | あり | |
PA-758-302R-R2-1 | ゲージ圧 | -100 ~ 300kPa | 600kPa | 900kPa | R 1/4(M 5 メネジ付) | なし | |
PA-758-102A-R1 | 絶対圧 | 100 (abs)kPa | 200 (abs)kPa | 300 (abs)kPa | R 1/8(M 5 メネジ付) | あり | |
PA-758-102A-R1-1 | 絶対圧 | 100 (abs)kPa | 200 (abs)kPa | 300 (abs)kPa | R 1/8(M 5 メネジ付) | なし | |
PA-758-102A-R2 | 絶対圧 | 100 (abs)kPa | 200 (abs)kPa | 300 (abs)kPa | R 1/4(M 5 メネジ付) | あり | |
PA-758-102A-R2-1 | 絶対圧 | 100 (abs)kPa | 200 (abs)kPa | 300 (abs)kPa | R 1/4(M 5 メネジ付) | なし |
環境特性
試験項目 | 試験方法(条件 25 ± 5 °C) | 変動量 |
---|---|---|
振動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2 , 3 directions for 2 hours each |
アナログ出力(ゼロ電圧、スパン電圧) それぞれ最大 ± 1 %F.S. |
衝撃 | 490 m/s2 3 directions for 3 times each | |
圧力サイクル | 0 ~ Rated pressure/Rated pressure range 106 cycles | |
耐湿性 | 40 °C, 90 ~ 95 %RH, 240 hrs. |

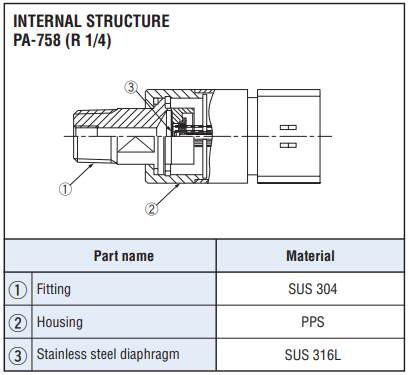

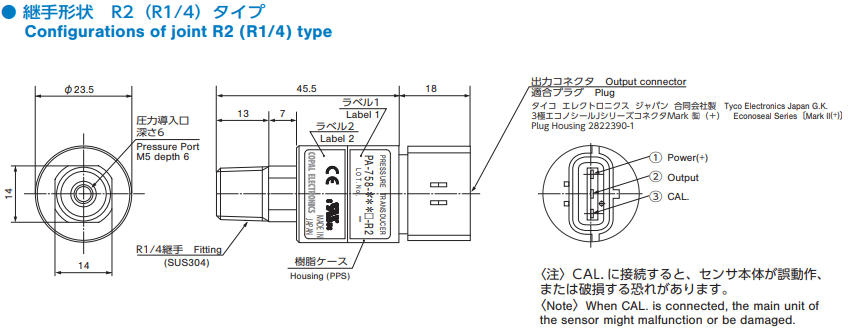

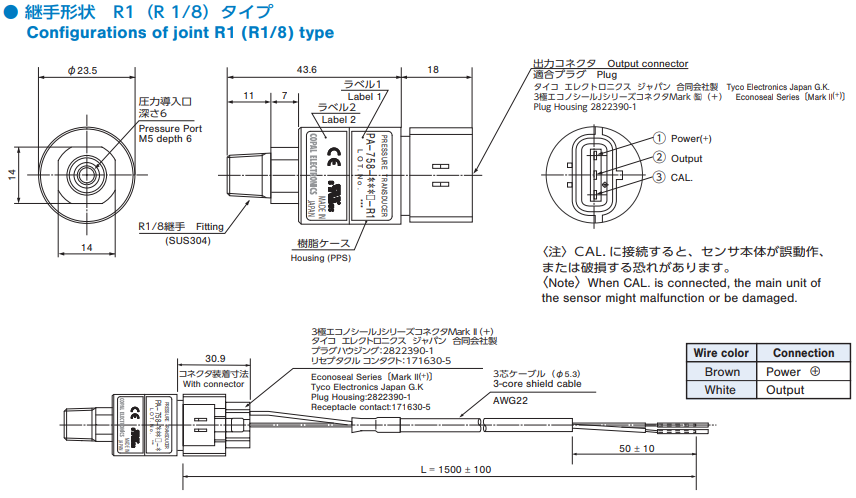

外形寸法図

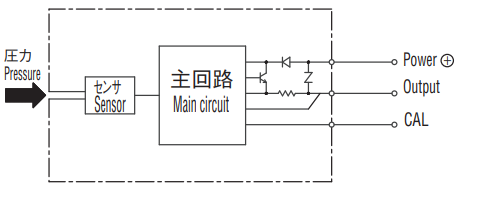

内部電気回路

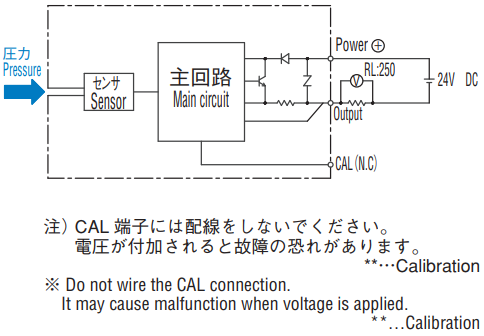

参考外部回路
