压力传感器 (with Amp.) PA-20
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
内置放大器压力传感器
- 小型
- 两种类型的压力端口形状
- 符合EMC标准
|
|
标准规格
| 工作温度 | −10 ~ 60°C |
|---|---|
| 补偿温度 | 0 ~ 50°C |
| 工作湿度 | 35 ~ 85%RH（没有凝结） |
| 储存温度 | − 20 ~ 70°C |
| 适用介质 | 非腐蚀性气体 |
| 绝缘电阻 | 100MΩmin. |
| 耐电压 | 500 V AC, 60 s |
| 驱动电压 | 10.8 ~ 30V DC（包括纹波） |
| 消耗电流 | 20mA max. |
型号显示
| PA-20- | 102V- | U | -3M | |
|---|---|---|---|---|
|
系列名称 |
额定压力 102V：0 ~ −100 kPa |
压力端口 U：万向接头 |
电缆长度 空白：1.5 m |
|
型号一览表
| 型号 | 额定压力 | 最大压力 | 压力端口 | 电缆长度 | CAD |
|---|---|---|---|---|---|
| PA-20-102V-U | 0 ~ −100kPa | 200kPa | 万向接头(M5公螺纹) | 1.5 m | |
| PA-20-102V-U-3M | 0 ~ −100kPa | 200kPa | 万向接头(M5公螺纹) | 3 m | |
| PA-20-102V-M | 0 ~ −100kPa | 200kPa | 2-母 -M5螺纹型 | 1.5 m | |
| PA-20-102V-M-3M | 0 ~ −100kPa | 200kPa | 2-母 -M5螺纹型 | 3 m | |
| PA-20-302R-U | − 100 ~ 300kPa | 600kPa | 万向接头(M5公螺纹) | 1.5 m | |
| PA-20-302R-U-3M | − 100 ~ 300kPa | 600kPa | 万向接头(M5公螺纹) | 3 m | |
| PA-20-302R-M | − 100 ~ 300kPa | 600kPa | 2-母 -M5螺纹型 | 1.5 m | |
| PA-20-302R-M-3M | − 100 ~ 300kPa | 600kPa | 2-母 -M5螺纹型 | 3 m |

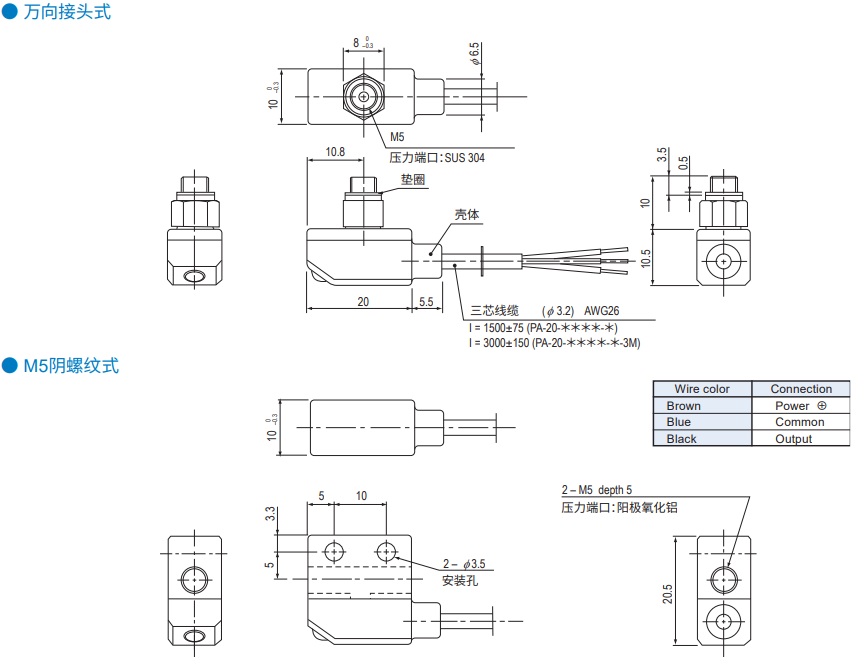

外形尺寸图
Unless otherwise specified, tolerance : ± 0.5 (Unit: mm)
内部电气原理图
|
|
环境特征
| 测试项目 | 测试方法（条件 25 ± 5 °C） | 变化量 |
|---|---|---|
| 耐振動 | 10 ~ 55 Hz, 1.5 mm, 3个方向，每个2小时 | 模拟输出：±2％F.S。 测试后最大值 |
| 耐冲击 | 1000 m/s2, 3个方向，每个方向3次 | |
| 压力周期 | 0 ~ 额定压力范围106 cycles | |
| 防潮性 | 40 °C, 90 ~ 95 %RH, 240 h. |
