压力传感器 (with Amp.) PA-830
- ●购买此产品,请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
双膜结构体的绝对压力表压型
- 双隔膜结构,具有优异的耐腐蚀性
- 驱动电路,内置放大器类型
- 表压,绝对压力,两种类型
- 内置温度补偿功能 (0 〜50 °C)
- 电压输出类型
- 也适用于使用※VCR®配件的产品
※VCR® is a registered trade name of Cajon Co. CAJON® is a registered trade name of Swagelok Co.
Note: For handling of VCR fittings, please contact a service center of Swagelok Co.
标准规格
■除非另有说明,否则环境温度为25±5°C,驱动电压为24 VDC。
工作温度 | −20 ~ 70°C |
---|---|
补偿温度 | 0 ~ 50°C |
工作湿度 | 35 ~ 85%RH(沒有凝結) |
储存温度 | − 20 ~ 70°C(大气压,湿度65%RH以下) |
适用介质 | 不腐蚀SUS 316L的气体和液体※1 |
绝缘电阻 | 100 (500 V DC)MΩ min. |
耐电压 | 500 V AC, 60 s(漏電流1 mA 以下) |
填充液体 | 矽油 |
连接埠 | G 1/8 (PF 1/8)、R 1/4 (PT 1/4)、1/4 VCR® ※2 |
净重 | Approx. 140g |
驱动电压 | 12 ~ 24 ± 10 %V DC |
纹波含量 | 10 % (P-P)maximum |
消耗电流 | 20mA maximum |
※ 2 O型圈仅附G1 / 8型(正压:P15,负压/绝对压力:P12.5)
模拟输出
■除非另有说明,否则环境温度为25±5°C,驱动电压为24 VDC。
压力范围:101G ,501G,102G,352G
压力范围 | 101G | 501G | 102G | 352G |
---|---|---|---|---|
输出电压 | 1 ~ 5 V DC | |||
零电压 | 1 ± 0.04V (at 25 °C) | |||
跨度电压 | 4 ± 0.04V (at 25 °C) | |||
输出电流 | 1mA maximum(负载电阻 5 kΩ 以上) | |||
线性/滞后 | ± 0.5%F.S. | ± 0.3%F.S. | ± 0.5%F.S. | |
温度特性 0 ~ 50 °C (参考温度 25 °C) |
ZERO:± 0.05/± 0.1%F.S./°C /SPAN:± 0.05/± 0.1%F.S./°C |
|||
驱动电压变化 | ± 0.1V maximum | |||
响应速度 | 约2 ms | |||
姿势效应 (端口向下→横向) |
约1%F.S.max. | 约0.5%F.S.max. | 约0.3%F.S.max. | 约0.1%F.S.max. |
压力范围:103G ,102V,351A,102A
压力范围 | 103G | 102V | 351A | 102A |
---|---|---|---|---|
输出电压 | 1 ~ 5 V DC | |||
零电压 | 1 ± 0.04V (at 25 °C) | |||
跨度电压 | 4 ± 0.04V (at 25 °C) | |||
输出电流 | 1mA maximum(负载电阻5 kΩ 以上) | |||
线性/滞后 | ± 0.5%F.S. | ± 0.3%F.S. | ± 0.5%F.S. | |
温度特性 0 ~ 50 °C (参考温度25 °C) |
ZERO:± 0.05/± 0.1%F.S./°C /SPAN:± 0.05/± 0.1%F.S./°C |
|||
驱动电压变化 | ± 0.1V maximum | |||
响应速度 | Approx. 2 ms | |||
姿势效应 (端口向下→横向) |
Approx. 0.05%F.S.max. | Approx. 0.3%F.S.max. | Approx. 0.5%F.S.max. | Approx. 0.3%F.S.max. |
型号显示
PA-830- | 102 | A- | 05 |
---|---|---|---|
系列名称 |
额定压力 101:0 ~ 9.8 kPa {0 ~ 0.1 kgf/cm2} |
压力类型 G:表压 |
温度特性 05:± 0.05 % F.S./°C, G 1/8 |
※ VCR®是Cajon Co.的注册商标。CAJON®是Swagelok Co.的注册商标。 注意:要处理VCR配件,请联系世伟洛克公司服务中心。
型号一览表
型号 | 压力类型 | 额定压力 kPa {kgf/cm2} | 连接埠 | 温度漂移 {% F.S./°C} | CAD |
---|---|---|---|---|---|
PA-830-101G-10 | 表压 | 0 ~ 9.8{0 ~ 0.1} | G 1/8 | ± 0.10 | |
PA-830-501G-05 | 表压 | 0 ~ 49.0{0 ~ 0.5} | G 1/8 | ± 0.05 | |
PA-830-501G-R2 | 表压 | 0 ~ 49.0{0 ~ 0.5} | R 1/4 | ± 0.05 | |
PA-830-501G-VCR | 表压 | 0 ~ 49.0{0 ~ 0.5} | VCR | ± 0.05 | |
PA-830-501G-10 | 表压 | 0 ~ 49.0{0 ~ 0.5} | G 1/8 | ± 0.10 | |
PA-830-102G-05 | 表压 | 0 ~ 98.1{0 ~ 1} | G 1/8 | ± 0.05 | |
PA-830-102G-R2 | 表压 | 0 ~ 98.1{0 ~ 1} | R 1/4 | ± 0.05 | |
PA-830-102G-VCR | 表压 | 0 ~ 98.1{0 ~ 1} | VCR | ± 0.05 | |
PA-830-102G-10 | 表压 | 0 ~ 98.1{0 ~ 1} | G 1/8 | ± 0.10 | |
PA-830-352G-05 | 表压 | 0 ~ 343{0 ~ 3.5} | G 1/8 | ± 0.05 | |
PA-830-352G-R2 | 表压 | 0 ~ 343{0 ~ 3.5} | R 1/4 | ± 0.05 | |
PA-830-352G-VCR | 表压 | 0 ~ 343{0 ~ 3.5} | VCR | ± 0.05 | |
PA-830-352G-10 | 表压 | 0 ~ 343{0 ~ 3.5} | G 1/8 | ± 0.10 | |
PA-830-103G-05 | 表压 | 0 ~ 981{0 ~ 10} | G 1/8 | ± 0.05 | |
PA-830-103G-R2 | 表压 | 0 ~ 981{0 ~ 10} | R 1/4 | ± 0.05 | |
PA-830-103G-VCR | 表压 | 0 ~ 981{0 ~ 10} | VCR | ± 0.05 | |
PA-830-103G-10 | 表压 | 0 ~ 981{0 ~ 10} | G 1/8 | ± 0.10 | |
PA-830-102V-05 | 表压 | 0 ~ − 98.1{0 ~ − 1} | G 1/8 | ± 0.05 | |
PA-830-102V-R2 | 表压 | 0 ~ − 98.1{0 ~ − 1} | R 1/4 | ± 0.05 | |
PA-830-102V-VCR | 表压 | 0 ~ − 98.1{0 ~ − 1} | VCR | ± 0.05 | |
PA-830-102V-10 | 表压 | 0 ~ − 98.1{0 ~ − 1} | G 1/8 | ± 0.10 | |
PA-830-351A-05 | 绝对压力 | 0 ~ 34.3{0 ~ 0.35} | G 1/8 | ± 0.05 | |
PA-830-351A-R2 | 绝对压力 | 0 ~ 34.3{0 ~ 0.35} | R 1/4 | ± 0.05 | |
PA-830-351A-VCR | 绝对压力 | 0 ~ 34.3{0 ~ 0.35} | VCR | ± 0.05 | |
PA-830-351A-10 | 绝对压力 | 0 ~ 34.3{0 ~ 0.35} | G 1/8 | ± 0.10 | |
PA-830-102A-05 | 绝对压力 | 0 ~ 98.1{0 ~ 1} | G 1/8 | ± 0.05 | |
PA-830-102A-R2 | 绝对压力 | 0 ~ 98.1{0 ~ 1} | R 1/4 | ± 0.05 | |
PA-830-102A-VCR | 绝对压力 | 0 ~ 98.1{0 ~ 1} | VCR | ± 0.05 | |
PA-830-102A-10 | 绝对压力 | 0 ~ 98.1{0 ~ 1} | G 1/8 | ± 0.10 |
环境特征
測試項目 | 測試方法(條件 25 ± 5 °C) | 变化量 |
---|---|---|
耐振動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2 , 3 directions for 2 hours each |
模拟输出(零电压/跨电压) 每最大值± 1 %F.S. |
耐冲击 | 490 m/s2 3 directions for 3 times each | |
压力周期 | 0 ~ Rated pressure/Rated pressure range 106cycles | |
防潮性 | 40 °C, 90 ~ 95 %RH, 240 hrs. |

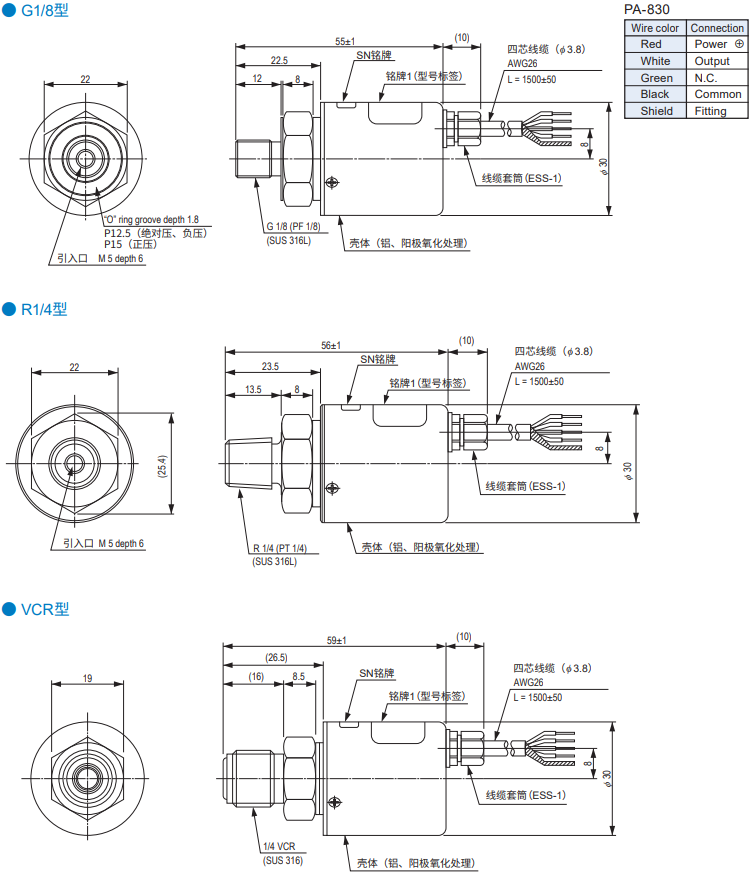

外形尺寸图
内部电气原理图
