圧力トランスジューサ PA-830

PA-830

PA-830

●お求めの際は、セールスネットワークまたは次のWeb通販サイトをご利用ください。

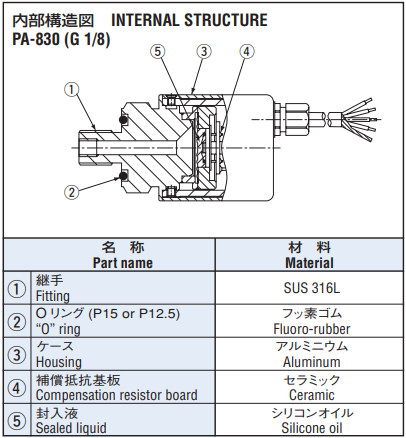

二重ダイアフラム構造の絶対圧・ゲージ圧タイプ

FeaturesFeatures

耐食性に優れた二重ダイアフラム構造

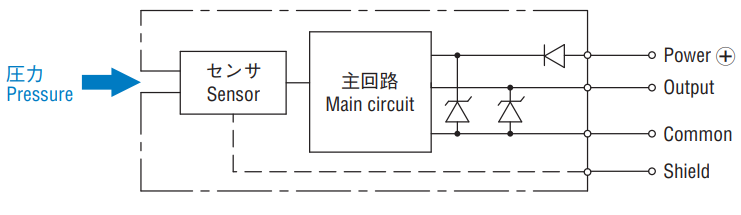

駆動回路、アンプ内蔵タイプ
ゲージ圧、絶対圧、両タイプラインアップ
温度補償機能内蔵 (0 〜50 °C)
電圧出力タイプ

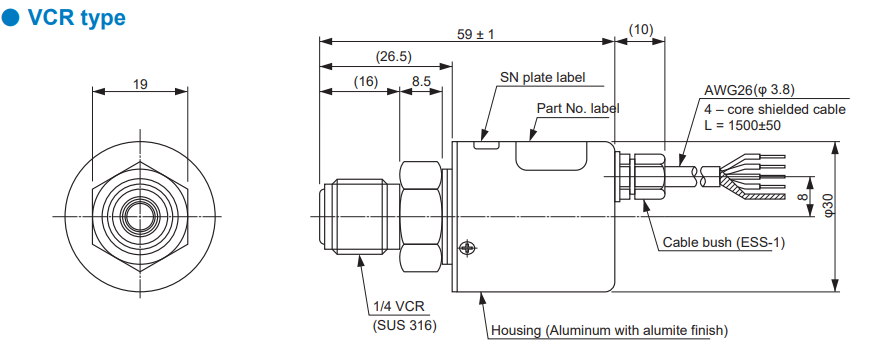

継手に※VCR® を使用した製品も対応
※ VCR® は、CAJON CO. の登録商標です。
CAJON® は、SWAGELOK CO. の登録商標です。
注）VCR® 継手の取扱いについては、SWAGELOK CO. の指定販売サービス会社にお問い合わせ願います。

標準仕様

動作温度	−20 ~ 70°C
補償温度	0 ~ 50°C
動作湿度	35 ~ 85%RH（結露ないこと）
保存温度	− 20 ~ 70°C（大気圧、湿度65 %RH 以下）
適用媒体	SUS 316L を腐食させない気体及び液体※1
絶縁抵抗	100 (500 V DC)MΩ min.
耐電圧	500 V AC, 60 s（リーク電流1 mA 以下）
封入液	シリコンオイル

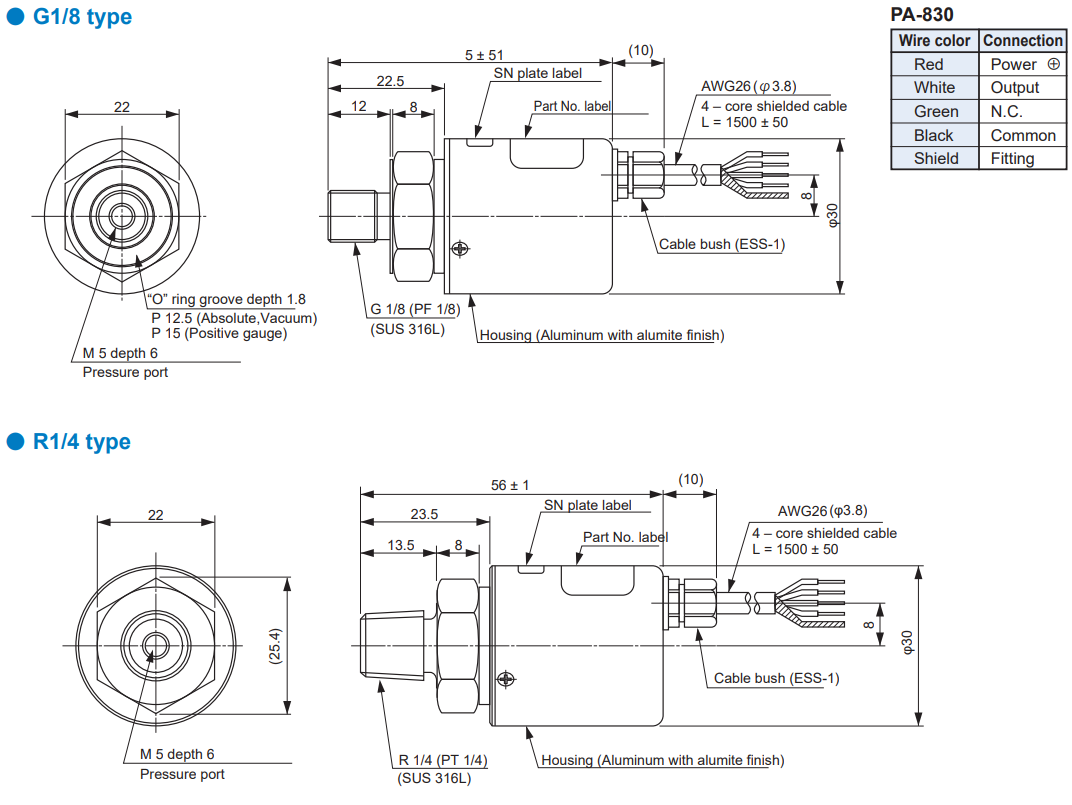

圧力ポート	G 1/8 (PF 1/8)、R 1/4 (PT 1/4)、1/4 VCR®　※2
質量	Approx. 140g
駆動電圧	12 ~ 24 ± 10 %V DC
リップル含有率	10 % (P-P)maximum
消費電流	20mA maximum

※1　PA-830-VCR の場合SUS316 を含む　
※2　O リング付属はG1/8 タイプのみ（正圧：P15、負圧／絶対圧：P12.5）

アナログ出力

● 特記ない場合、周囲温度 25±5 °C、駆動電圧 12 V DC で規定します.

圧力レンジ：101G ,501G,102G,352G

圧力レンジ	101G	501G	102G	352G
出力電圧	1 ~ 5 V DC
ゼロ電圧	1 ± 0.04V (at 25 °C)
スパン電圧	4 ± 0.04V (at 25 °C)
出力電流	1mA maximum（負荷抵抗　5 kΩ 以上)
直線性／ヒステリシス	± 0.5%F.S.	± 0.3%F.S.		± 0.5%F.S.
温度特性0 ~ 50 °C （基準温度25 °C）	ZERO:± 0.05/± 0.1%F.S./°C /SPAN:± 0.05/± 0.1%F.S./°C (PA-830-101G の温度特性は± 0.1 %F.S./°C のみです。)
駆動電圧変動	± 0.1V maximum
応答速度	Approx. 2 ms
姿勢の影響（ポート下向き→横向き)	Approx. 1%F.S.max.	Approx. 0.5%F.S.max.	Approx. 0.3%F.S.max.	Approx. 0.1%F.S.max.

圧力レンジ：103G ,102V,351A,102A

圧力レンジ	103G	102V	351A	102A
出力電圧	1 ~ 5 V DC
ゼロ電圧	1 ± 0.04V (at 25 °C)
スパン電圧	4 ± 0.04V (at 25 °C)
出力電流	1mA maximum（負荷抵抗　5 kΩ 以上)
直線性／ヒステリシス	± 0.5%F.S.	± 0.3%F.S.	± 0.5%F.S.
温度特性0 ~ 50 °C （基準温度25 °C）	ZERO:± 0.05/± 0.1%F.S./°C /SPAN:± 0.05/± 0.1%F.S./°C (PA-830-101G の温度特性は± 0.1 %F.S./°C のみです。)
駆動電圧変動	± 0.1V maximum
応答速度	Approx. 2 ms
姿勢の影響（ポート下向き→横向き)	Approx. 0.05%F.S.max.	Approx. 0.3%F.S.max.	Approx. 0.5%F.S.max.	Approx. 0.3%F.S.max.

型式表示

PA-830 -	102	A　　　-	05
シリーズ名	定格圧力 101：0 ~ 9.8 kPa {0 ~ 0.1 kgf/cm2} 351：0 ~ 34.3 kPa {0 ~ 0.35 kgf/cm2} 501：0 ~ 49.0 kPa {0 ~ 0.5 kgf/cm2} 102：0 ~ 98.1 kPa {0 ~ 1 kgf/cm2} 352：0 ~ 343 kPa {0 ~ 3.5 kgf/cm2} 103：0 ~ 981 kPa {0 ~ 10 kgf/cm2}	指示方式 G：ゲージ圧 A：絶対圧 V：ゲージ圧(負圧)	温度特性／継手 05：± 0.05 % F.S./°C, G 1/8 10：± 0.1 % F.S./°C, G 1/8 R2：± 0.05 % F.S./°C, R 1/4 VCR：± 0.05 % F.S./°C, VCR®

PA-830 -

102

A　　　-

シリーズ名

定格圧力

101：0 ~ 9.8 kPa {0 ~ 0.1 kgf/cm2}
351：0 ~ 34.3 kPa {0 ~ 0.35 kgf/cm2}
501：0 ~ 49.0 kPa {0 ~ 0.5 kgf/cm2}
102：0 ~ 98.1 kPa {0 ~ 1 kgf/cm2}
352：0 ~ 343 kPa {0 ~ 3.5 kgf/cm2}
103：0 ~ 981 kPa {0 ~ 10 kgf/cm2}

指示方式

G：ゲージ圧
A：絶対圧
V：ゲージ圧(負圧)

温度特性／継手

05：± 0.05 % F.S./°C, G 1/8
10：± 0.1 % F.S./°C, G 1/8
R2：± 0.05 % F.S./°C, R 1/4
VCR：± 0.05 % F.S./°C, VCR®

※VCR® は、CAJON CO. の登録商標です。CAJON® は、SWAGELOK CO. の登録商標です。
注）VCR® 継手の取扱いについては、SWAGELOK CO. の指定販売サービス会社にお問い合わせ願います。

型式一覧表

型式	指示方式	定格圧力 kPa {kgf/cm2}	継手	温度ドリフト {% F.S./°C}	CAD
PA-830-101G-10	ゲージ圧	0 ~ 9.8{0 ~ 0.1}	G 1/8	± 0.10	3D CAD（Any Model）
PA-830-501G-05	ゲージ圧	0 ~ 49.0{0 ~ 0.5}	G 1/8	± 0.05	3D CAD（Any Model）
PA-830-501G-R2	ゲージ圧	0 ~ 49.0{0 ~ 0.5}	R 1/4	± 0.05	3D CAD（Any Model）
PA-830-501G-VCR	ゲージ圧	0 ~ 49.0{0 ~ 0.5}	VCR	± 0.05	3D CAD（Any Model）
PA-830-501G-10	ゲージ圧	0 ~ 49.0{0 ~ 0.5}	G 1/8	± 0.10	3D CAD（Any Model）
PA-830-102G-05	ゲージ圧	0 ~ 98.1{0 ~ 1}	G 1/8	± 0.05	3D CAD（Any Model）
PA-830-102G-R2	ゲージ圧	0 ~ 98.1{0 ~ 1}	R 1/4	± 0.05	3D CAD（Any Model）
PA-830-102G-VCR	ゲージ圧	0 ~ 98.1{0 ~ 1}	VCR	± 0.05	3D CAD（Any Model）
PA-830-102G-10	ゲージ圧	0 ~ 98.1{0 ~ 1}	G 1/8	± 0.10	3D CAD（Any Model）
PA-830-352G-05	ゲージ圧	0 ~ 343{0 ~ 3.5}	G 1/8	± 0.05	3D CAD（Any Model）
PA-830-352G-R2	ゲージ圧	0 ~ 343{0 ~ 3.5}	R 1/4	± 0.05	3D CAD（Any Model）
PA-830-352G-VCR	ゲージ圧	0 ~ 343{0 ~ 3.5}	VCR	± 0.05	3D CAD（Any Model）
PA-830-352G-10	ゲージ圧	0 ~ 343{0 ~ 3.5}	G 1/8	± 0.10	3D CAD（Any Model）
PA-830-103G-05	ゲージ圧	0 ~ 981{0 ~ 10}	G 1/8	± 0.05	3D CAD（Any Model）
PA-830-103G-R2	ゲージ圧	0 ~ 981{0 ~ 10}	R 1/4	± 0.05	3D CAD（Any Model）
PA-830-103G-VCR	ゲージ圧	0 ~ 981{0 ~ 10}	VCR	± 0.05	3D CAD（Any Model）
PA-830-103G-10	ゲージ圧	0 ~ 981{0 ~ 10}	G 1/8	± 0.10	3D CAD（Any Model）
PA-830-102V-05	ゲージ圧	0 ~ − 98.1{0 ~ − 1}	G 1/8	± 0.05	3D CAD（Any Model）
PA-830-102V-R2	ゲージ圧	0 ~ − 98.1{0 ~ − 1}	R 1/4	± 0.05	3D CAD（Any Model）
PA-830-102V-VCR	ゲージ圧	0 ~ − 98.1{0 ~ − 1}	VCR	± 0.05	3D CAD（Any Model）
PA-830-102V-10	ゲージ圧	0 ~ − 98.1{0 ~ − 1}	G 1/8	± 0.10	3D CAD（Any Model）
PA-830-351A-05	絶対圧	0 ~ 34.3{0 ~ 0.35}	G 1/8	± 0.05	3D CAD（Any Model）
PA-830-351A-R2	絶対圧	0 ~ 34.3{0 ~ 0.35}	R 1/4	± 0.05	3D CAD（Any Model）
PA-830-351A-VCR	絶対圧	0 ~ 34.3{0 ~ 0.35}	VCR	± 0.05	3D CAD（Any Model）
PA-830-351A-10	絶対圧	0 ~ 34.3{0 ~ 0.35}	G 1/8	± 0.10	3D CAD（Any Model）
PA-830-102A-05	絶対圧	0 ~ 98.1{0 ~ 1}	G 1/8	± 0.05	3D CAD（Any Model）
PA-830-102A-R2	絶対圧	0 ~ 98.1{0 ~ 1}	R 1/4	± 0.05	3D CAD（Any Model）
PA-830-102A-VCR	絶対圧	0 ~ 98.1{0 ~ 1}	VCR	± 0.05	3D CAD（Any Model）
PA-830-102A-10	絶対圧	0 ~ 98.1{0 ~ 1}	G 1/8	± 0.10	3D CAD（Any Model）

※ ご注文に際しては、型式一覧表をご確認ください。
※ VCR® は、CAJON CO. の登録商標です。CAJON® は、SWAGELOK CO. の登録商標です。
注）VCR® 継手の取扱いについては、SWAGELOK CO. の指定販売サービス会社にお問い合わせ願います。

環境特性

試験項目	試験方法（条件　25 ± 5 °C）	変動量
振動	10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s² , 3 directions for 2 hours each	ゼロ電圧、スパン電圧それぞれ最大 ± 1 %F.S. 及び± 3 %F.S. (101G)
衝撃	490 m/s² 3 directions for 3 times each
圧力サイクル	0 ~ 定格圧力 10⁶cycles
耐湿性	40 °C, 90 ~ 95 %RH, 240 hrs.
