液体泄漏检知传感器 WL10
- ●购买此产品，请与我们的经销商, 或以下电子商务网站确认。
销售渠道 ;请确认我们的经销商。- 销售渠道单击此处确认我们的经销商。
使用PFA材料外壳可以检测腐蚀性液体泄漏
- 新的光学技术大大降低了检测位置的影响
- 使用PFA材料外壳可以检测腐蚀性液体泄漏
- 无需遮光罩，实现了高灵敏度
- 小而薄（φ25mm，t = 10 mm）
- 符合无铅标准,符合UL / CE标志
|
|
标准规格
※除非另有说明，否则工作温度为25±5°C，驱动电压为24 VDC。
| 工作温度 | −10 ~ 60°C |
|---|---|
| 工作湿度 | 35 ~ 85%RH（沒有凝結） |
| 储存温度 | −20 ~ 70°C（大气压力，65％HR 以下） |
| 适用介质 | 不腐蚀水（PP）/ PFA的液体 |
| 外壳材料 | PP/PFA |
| 净重 |
Approx. 30g(WL10- ＊ P-2) |
| 驱动电压 | 12 ~ 24 ± 10 %V DC |
| 电流消耗 | 10mA max. (Except open collector output) |
输出规格
| 输出类型 | 切换容量 | 剩余电压 | 動作 |
|---|---|---|---|
| NPN | 吸收电流：50 mA 以下 耐压：30 VDC （有过流保护电路） |
1.0 V 以下 | 正常时：输出ON、绿色LED亮起 泄漏检测时：输出OFF、红色LED亮起 |
| PNP | 电源电流：50 mA 以下 耐压：24 VDC （有过流保护电路） |
2.0 V 以下 | 正常时：输出ON、绿色LED亮起 泄漏检测时：输出OFF、红色LED亮起 |
环境特性
| 测试项目 | 测试方法 | 规格 |
|---|---|---|
| 耐振动 | 10 ~ 500 Hz, 1.5 mm maximum,98.1 m/s2 , 3 directions for 2 hours each |
符合标准规格 |
| 耐冲击 | 490 m/s2 , 3 directions for 3 times each | |
| 防护等级 | IP67 |
型号显示
| WL10 - | N | P- | 2 |
|---|---|---|---|
|
系列名称 |
输出方式 N:NPN输出 P:PNP输出 |
外壳材料 P:PP(聚丙烯) F:PFA(全氟烷氧基烷烃) |
电缆长度 2:2 m 4:4 m |
型号一览表
| 型号 | 输出方式 | 外壳材料 | 电缆长度 | CAD |
|---|---|---|---|---|
| WL10-NP-2 | NPN | PP | 2 m | |
| WL10-NP-4 | NPN | PP | 4 m | |
| WL10-NF-2 | NPN | PFA | 2 m | |
| WL10-NF-4 | NPN | PFA | 4 m | |
| WL10-PP-2 | PNP | PP | 2 m | |
| WL10-PP-4 | PNP | PP | 4 m | |
| WL10-PF-2 | PNP | PFA | 2 m | |
| WL10-PF-4 | PNP | PFA | 4 m |

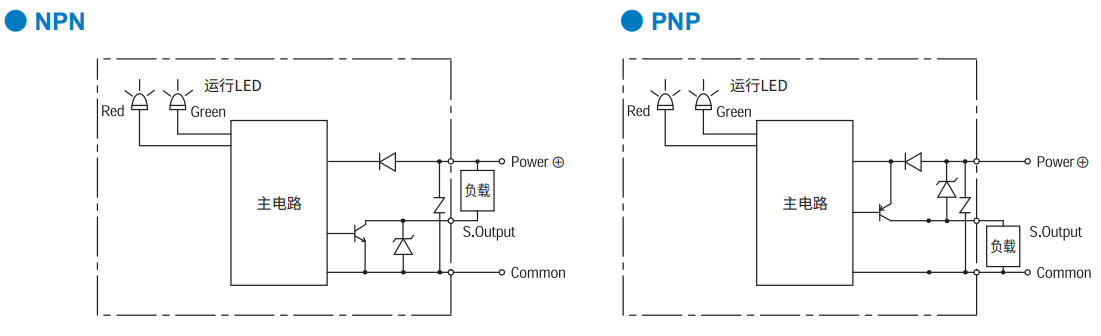

内部电气原理图
|
|

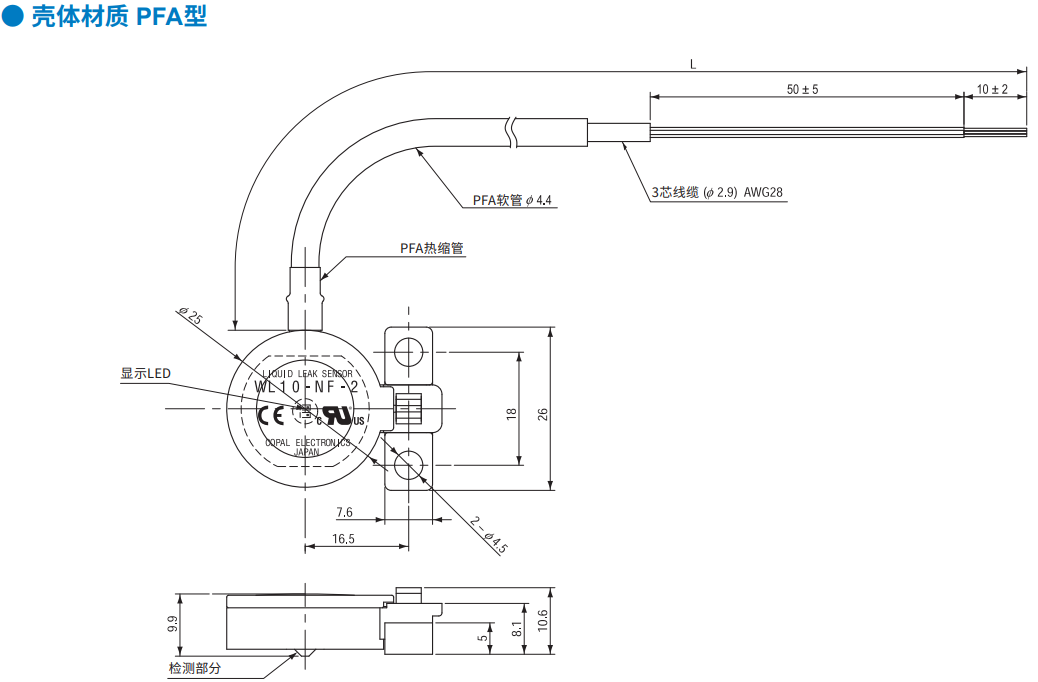

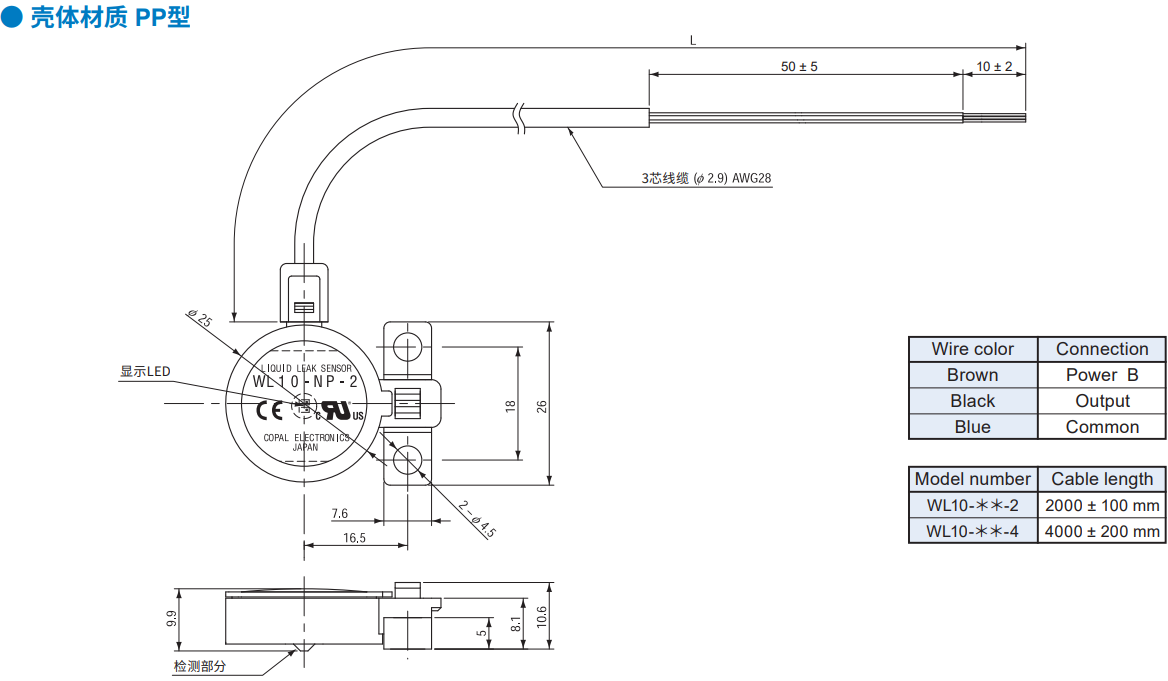

外形尺寸图
|
|
|
|
