圧力トランスジューサ PA-850

PA-850

PA-850

●お求めの際は、セールスネットワークまたは次のWeb通販サイトをご利用ください。

豊富な指示方式（正圧、負圧、絶対圧、連成圧）

FeaturesFeatures

高耐食性、防滴構造を実現

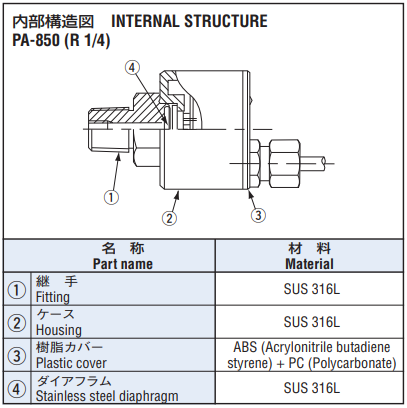

圧力受圧部に〈SUS 316L〉本体にIP65（IEC 準拠）
スイッチ出力１点、アナログ（ヒステリシス可変）標準装備
負圧〜正圧まで一台で測定出来る連成圧、絶対圧タイプもラインアッ
用途別に継手形状を用意

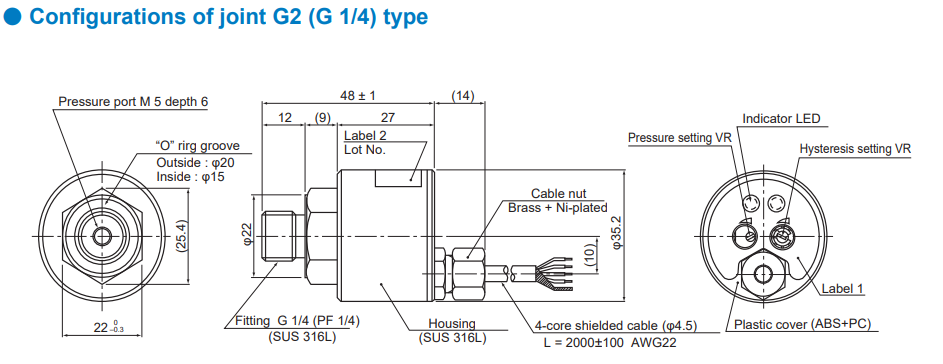

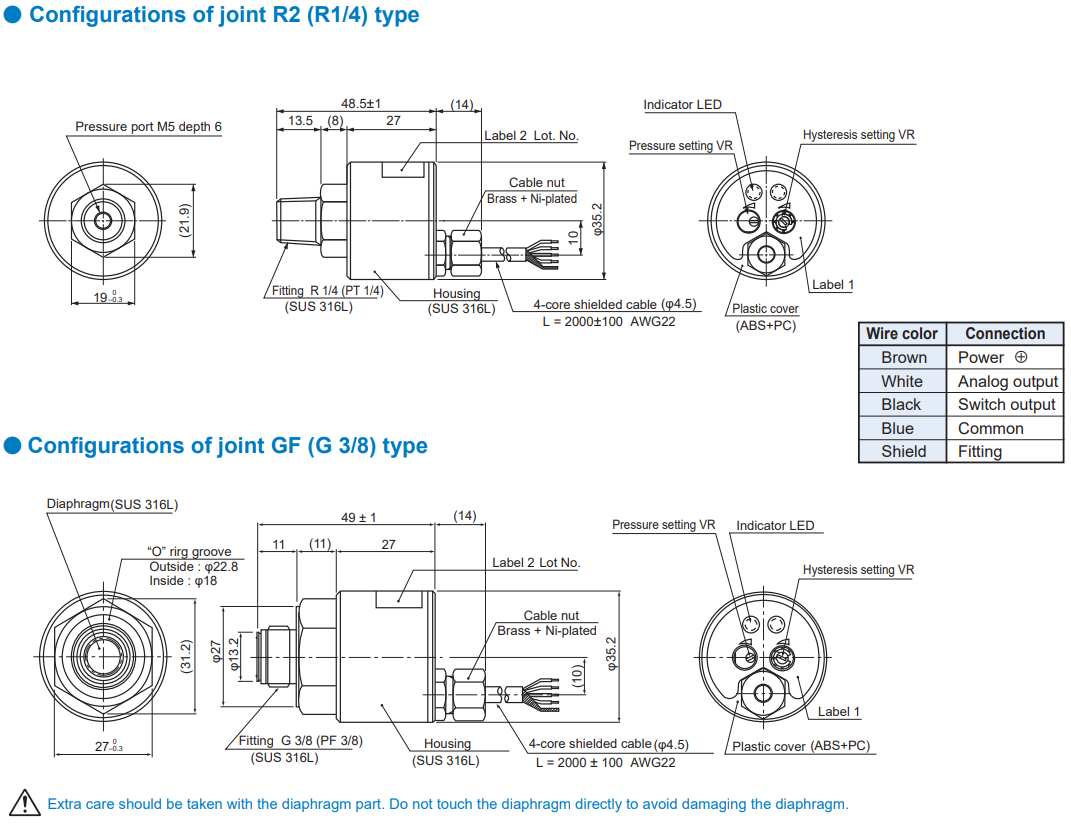

R2 : R 1/4（M 5 メネジ付） GF : G 3/8（先端ダイアフラムタイプ） G2 : G 1/4（M 5 メネジ付）

型式表示

PA-850-	102R-	N	R2
シリーズ名	定格圧力(指示方式) 102G：0 ~ 100 kPa(ゲージ圧) 352G：0 ~ 350 kPa(ゲージ圧) 103G：0 ~ 1000 kPa (ゲージ圧) 102V：0 ~ − 100 kPa ゲージ圧（負圧） 102R：− 100 ~ 100 kPa(連成圧) 302R：− 100 ~ 300 kPa(連成圧) 102A：0 ~ 100 kPa abs (絶対圧)	スイッチ出力方式 N：NPN 出力（上限） P：PNP 出力（上限）	継手形状 R2：R 1/4（M 5 メネジ付） GF：G 3/8（先端ダイアフラム） G2：G 1/4（M 5 メネジ付）

PA-850-

102R-

シリーズ名

定格圧力(指示方式)

102G：0 ~ 100 kPa(ゲージ圧)
352G：0 ~ 350 kPa(ゲージ圧)
103G：0 ~ 1000 kPa (ゲージ圧)

102V：0 ~ − 100 kPa ゲージ圧（負圧）

102R：− 100 ~ 100 kPa(連成圧)
302R：− 100 ~ 300 kPa(連成圧)

102A：0 ~ 100 kPa abs (絶対圧)

スイッチ出力方式

N：NPN 出力（上限）
P：PNP 出力（上限）

継手形状

R2：R 1/4（M 5 メネジ付）
GF：G 3/8（先端ダイアフラム）

G2：G 1/4（M 5 メネジ付）

型式一覧表

型式	定格圧力 kPa	最大圧力 kPa	破壊圧力 kPa	指示方式	継手	出力方式	CAD
PA-850-102G-NR2	0 ~ 100	200	300	ゲージ圧	R2 (R 1/4)	NPN	3D CAD（Any Model）
PA-850-102G-PR2	0 ~ 100	200	300	ゲージ圧	R2 (R 1/4)	PNP	3D CAD（Any Model）
PA-850-102G-NGF	0 ~ 100	200	300	ゲージ圧	GF (G 3/8)	NPN	3D CAD（Any Model）
PA-850-102G-PGF	0 ~ 100	200	300	ゲージ圧	GF (G 3/8)	PNP	3D CAD（Any Model）
PA-850-102G-NG2	0 ~ 100	200	300	ゲージ圧	G2 (G 1/4)	NPN	3D CAD（Any Model）
PA-850-102G-PG2	0 ~ 100	200	300	ゲージ圧	G2 (G 1/4)	PNP	3D CAD（Any Model）
PA-850-352G-NR2	0 ~ 350	700	1050	ゲージ圧	R2 (R 1/4)	NPN	3D CAD（Any Model）
PA-850-352G-PR2	0 ~ 350	700	1050	ゲージ圧	R2 (R 1/4)	PNP	3D CAD（Any Model）
PA-850-352G-NGF	0 ~ 350	700	1050	ゲージ圧	GF (G 3/8)	NPN	3D CAD（Any Model）
PA-850-352G-PGF	0 ~ 350	700	1050	ゲージ圧	GF (G 3/8)	PNP	3D CAD（Any Model）
PA-850-352G-NG2	0 ~ 350	700	1050	ゲージ圧	G2 (G 1/4)	NPN	3D CAD（Any Model）
PA-850-352G-PG2	0 ~ 350	700	1050	ゲージ圧	G2 (G 1/4)	PNP	3D CAD（Any Model）
PA-850-103G-NR2	0 ~ 1000	2000	3000	ゲージ圧	R2 (R 1/4)	NPN	3D CAD（Any Model）
PA-850-103G-PR2	0 ~ 1000	2000	3000	ゲージ圧	R2 (R 1/4)	PNP	3D CAD（Any Model）
PA-850-103G-NGF	0 ~ 1000	2000	3000	ゲージ圧	GF (G 3/8)	NPN	3D CAD（Any Model）
PA-850-103G-PGF	0 ~ 1000	2000	3000	ゲージ圧	GF (G 3/8)	PNP	3D CAD（Any Model）
PA-850-103G-NG2	0 ~ 1000	2000	3000	ゲージ圧	G2 (G 1/4)	NPN	3D CAD（Any Model）
PA-850-103G-PG2	0 ~ 1000	2000	3000	ゲージ圧	G2 (G 1/4)	PNP	3D CAD（Any Model）
PA-850-102V-NR2	0 ~ − 100	200	300	ゲージ圧	R2 (R 1/4)	NPN	3D CAD（Any Model）
PA-850-102V-PR2	0 ~ − 100	200	300	ゲージ圧	R2 (R 1/4)	PNP	3D CAD（Any Model）
PA-850-102V-NGF	0 ~ − 100	200	300	ゲージ圧	GF (G 3/8)	NPN	3D CAD（Any Model）
PA-850-102V-PGF	0 ~ − 100	200	300	ゲージ圧	GF (G 3/8)	PNP	3D CAD（Any Model）
PA-850-102V-NG2	0 ~ − 100	200	300	ゲージ圧	G2 (G 1/4)	NPN	3D CAD（Any Model）
PA-850-102V-PG2	0 ~ − 100	200	300	ゲージ圧	G2 (G 1/4)	PNP	3D CAD（Any Model）
PA-850-102R-NR2	− 100 ~ 100	200	300	ゲージ圧	R2 (R 1/4)	NPN	3D CAD（Any Model）
PA-850-102R-PR2	− 100 ~ 100	200	300	ゲージ圧	R2 (R 1/4)	PNP	3D CAD（Any Model）
PA-850-102R-NGF	− 100 ~ 100	200	300	ゲージ圧	GF (G 3/8)	NPN	3D CAD（Any Model）
PA-850-102R-PGF	− 100 ~ 100	200	300	ゲージ圧	GF (G 3/8)	PNP	3D CAD（Any Model）
PA-850-102R-NG2	− 100 ~ 100	200	300	ゲージ圧	G2 (G 1/4)	NPN	3D CAD（Any Model）
PA-850-102R-PG2	− 100 ~ 100	200	300	ゲージ圧	G2 (G 1/4)	PNP	3D CAD（Any Model）
PA-850-302R-NR2	− 100 ~ 300	600	900	ゲージ圧	R2 (R 1/4)	NPN	3D CAD（Any Model）
PA-850-302R-PR2	− 100 ~ 300	600	900	ゲージ圧	R2 (R 1/4)	PNP	3D CAD（Any Model）
PA-850-302R-NGF	− 100 ~ 300	600	900	ゲージ圧	GF (G 3/8)	NPN	3D CAD（Any Model）
PA-850-302R-PGF	− 100 ~ 300	600	900	ゲージ圧	GF (G 3/8)	PNP	3D CAD（Any Model）
PA-850-302R-NG2	− 100 ~ 300	600	900	ゲージ圧	G2 (G 1/4)	NPN	3D CAD（Any Model）
PA-850-302R-PG2	− 100 ~ 300	600	900	ゲージ圧	G2 (G 1/4)	PNP	3D CAD（Any Model）
PA-850-102A-NR2	100 (abs)	200 (abs)	300 (abs)	絶対圧	R2 (R 1/4)	NPN	3D CAD（Any Model）
PA-850-102A-PR2	100 (abs)	200 (abs)	300 (abs)	絶対圧	R2 (R 1/4)	PNP	3D CAD（Any Model）
PA-850-102A-NGF	100 (abs)	200 (abs)	300 (abs)	絶対圧	GF (G 3/8)	NPN	3D CAD（Any Model）
PA-850-102A-PGF	100 (abs)	200 (abs)	300 (abs)	絶対圧	GF (G 3/8)	PNP	3D CAD（Any Model）
PA-850-102A-NG2	100 (abs)	200 (abs)	300 (abs)	絶対圧	G2 (G 1/4)	NPN	3D CAD（Any Model）
PA-850-102A-PG2	100 (abs)	200 (abs)	300 (abs)	絶対圧	G2 (G 1/4)	PNP	3D CAD（Any Model）

標準仕様

特記ない場合、周囲温度 25±5 °C、駆動電圧 12 V DC で規定します。

動作温度	−20 ~ 80°C
補償温度	0 ~ 50°C
動作湿度	35 ~ 85%RH（結露ないこと）
保存温度	−20 ~ 80°C（大気圧、湿度65 %RH 以下）
適用媒体	SUS 316L を腐食させない気体及び液体
絶縁抵抗	100 MΩ minimum (500 V DC)
耐電圧	800 V AC, 60 s（リーク電流1 mA 以下）
圧力ポート	R 1/4、G 3/8（フラッシュダイアフラム）、G 1/4　※1
質量	R2 : Approx. 165g GF : Approx. 180g G2 : Approx. 170g
保護構造	IP65
駆動電圧	10.8 ~ 30V DC（リップル含む)
消費電流	20 mA maximum

※1　O リング付属　An “O” ring provided.（G 3/8 : P18、G 1/4 : P15）

アナログ出力

特記ない場合、周囲温度 25±5 °C、駆動電圧 12 V DC で規定します。

項目/圧力レンジ	102G	352G	103G	102V	102R	302R	102A
出力電圧	1 ~ 5V
ゼロ電圧	1 ± 0.04V				3 ± 0.1V	2 ± 0.1V	1 ± 0.04V
スパン電圧	4 ± 0.04V				4 ± 0.1V		4 ± 0.04V
出力電流	1mA maximum（負荷抵抗 5 kΩ 以上）
直線性/ヒステリシス	± 0.5%F.S.
温度特性	ZERO:± 0.06%F.S./°C SPAN:± 0.06%F.S./°C
駆動電圧変動	± 0.02V maximum
応答速度	Approx. 2ms
姿勢の影響 (ポート横向き→垂直方向)	± 0.3 %F.S.	± 0.1%F.S.	± 0.05%F.S.	± 0.3%F.S.		± 0.1%F.S.	± 0.3%F.S.

スイッチ出力

特記ない場合、周囲温度 25±5 °C、駆動電圧 12 V DC で規定します。

項目/圧力レンジ	102G	102A
出力点数	1

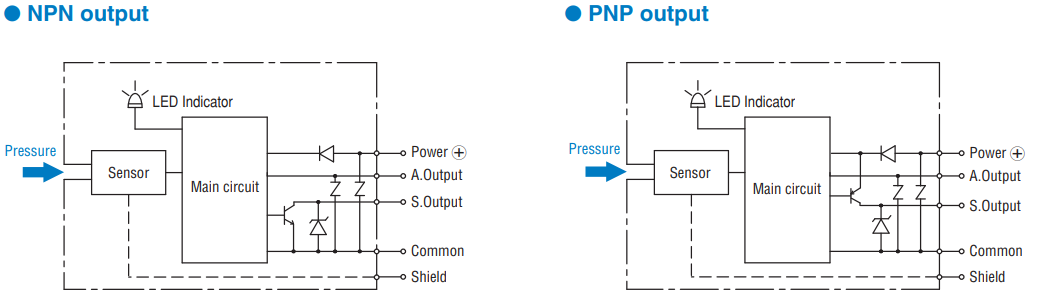

出力方式	NPN or PNP オープンコレクタ
設定方式	トリマによる可変式
設定範囲	定格圧力の 0 〜 100 %	定格圧力の 0 〜 108 %
出力表示	赤色 LED 点灯
精度0 〜50 °C (基準温度25 °C)	± 3%F.S.

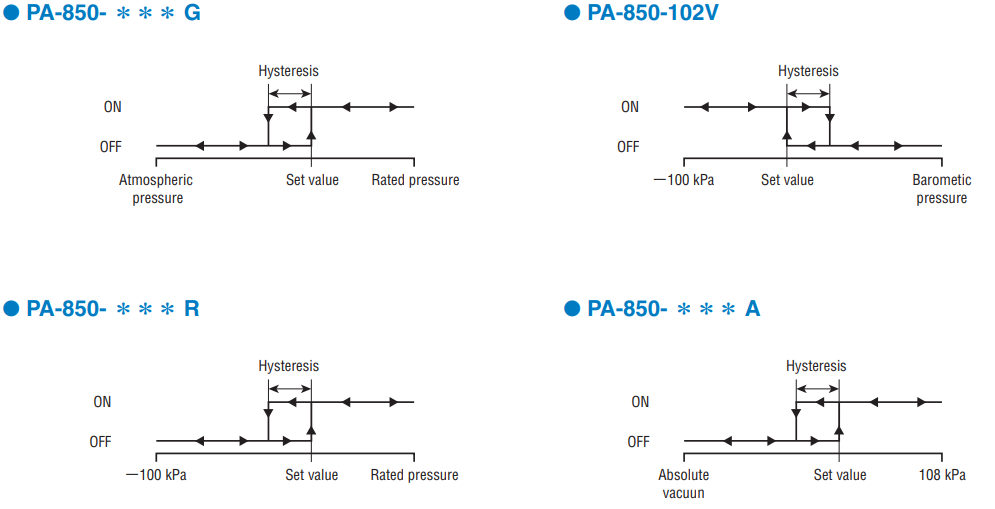

応差	設定値の約 1 〜 15 %
応差設定方式	トリマによる可変式
スイッチ容量	30 V DC 100 mA
残留電圧	NPN : 0.8 V PNP : 1.2 V

環境特性

試験項目	試験方法（条件 25 ± 5 °C）	変動量
振動	10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s², 3 directions for 2 hours each	スイッチ出力設定置およびアナログ出力（ゼロ電圧、スパン電圧）それぞれ最大 ± 1 %F.S.
衝撃	490 m/s²^、3 directions for 3 times each
圧力サイクル	0 〜定格圧力 / 定格圧力範囲 10⁶cycle
耐湿性	40 °C, 90 ~ 95 %RH, 240 hrs.
