壓力傳感器 (with Amp.) PA-850
- ●購買此產品,請與我們的經銷商, 或以下電子商務網站確認。
銷售渠道 ;請確認我們的經銷商。- 銷售渠道點擊此處確認我們的經銷商。
豐富的壓力類型(表壓/絕對壓力/複合/通風量規)
- 實現高耐腐蝕性和防滴漏結構 承壓部〈SUS 316L〉
經過驗證的IP65級儀表體(符合IEC標準) - 開關輸出1點,模擬(滯後可變)標準裝備。
- 可以用一台機器從負壓到正壓測量的絕對壓力型和複合壓力型
- 提供三種標準類型的連接埠
R2 : R 1/4(帶M5內螺紋) GF : G 3/8(尖端隔膜式) G2 : G 1/4(帶M5內螺紋)
型號顯示
PA-850- | 102R- | N | R2 |
---|---|---|---|
系列名稱 |
額定壓力( 壓力類型) 102G:0 ~ 100 kPa(表壓) 102V:0 ~ − 100 kPa 表壓(負壓) 102R:− 100 ~ 100 kPa(通風量規) 102A:0 ~ 100 kPa abs ( 絕對壓力) |
開關量輸出系統 N:NPN 輸出(上限) |
連接埠 R2:R 1/4(帶M5內螺紋) G2:G 1/4(帶M5內螺紋) |
型號一覽表
型號 | 額定壓力 kPa | 最大壓力 kPa | 破壞壓力 kPa | 壓力類型 | 連接埠 | 出力方式 | CAD |
---|---|---|---|---|---|---|---|
PA-850-102G-NR2 | 0 ~ 100 | 200 | 300 | 表壓 | R2 (R 1/4) | NPN | |
PA-850-102G-PR2 | 0 ~ 100 | 200 | 300 | 表壓 | R2 (R 1/4) | PNP | |
PA-850-102G-NGF | 0 ~ 100 | 200 | 300 | 表壓 | GF (G 3/8) | NPN | |
PA-850-102G-PGF | 0 ~ 100 | 200 | 300 | 表壓 | GF (G 3/8) | PNP | |
PA-850-102G-NG2 | 0 ~ 100 | 200 | 300 | 表壓 | G2 (G 1/4) | NPN | |
PA-850-102G-PG2 | 0 ~ 100 | 200 | 300 | 表壓 | G2 (G 1/4) | PNP | |
PA-850-352G-NR2 | 0 ~ 350 | 700 | 1050 | 表壓 | R2 (R 1/4) | NPN | |
PA-850-352G-PR2 | 0 ~ 350 | 700 | 1050 | 表壓 | R2 (R 1/4) | PNP | |
PA-850-352G-NGF | 0 ~ 350 | 700 | 1050 | 表壓 | GF (G 3/8) | NPN | |
PA-850-352G-PGF | 0 ~ 350 | 700 | 1050 | 表壓 | GF (G 3/8) | PNP | |
PA-850-352G-NG2 | 0 ~ 350 | 700 | 1050 | 表壓 | G2 (G 1/4) | NPN | |
PA-850-352G-PG2 | 0 ~ 350 | 700 | 1050 | 表壓 | G2 (G 1/4) | PNP | |
PA-850-103G-NR2 | 0 ~ 1000 | 2000 | 3000 | 表壓 | R2 (R 1/4) | NPN | |
PA-850-103G-PR2 | 0 ~ 1000 | 2000 | 3000 | 表壓 | R2 (R 1/4) | PNP | |
PA-850-103G-NGF | 0 ~ 1000 | 2000 | 3000 | 表壓 | GF (G 3/8) | NPN | |
PA-850-103G-PGF | 0 ~ 1000 | 2000 | 3000 | 表壓 | GF (G 3/8) | PNP | |
PA-850-103G-NG2 | 0 ~ 1000 | 2000 | 3000 | 表壓 | G2 (G 1/4) | NPN | |
PA-850-103G-PG2 | 0 ~ 1000 | 2000 | 3000 | 表壓 | G2 (G 1/4) | PNP | |
PA-850-102V-NR2 | 0 ~ − 100 | 200 | 300 | 表壓 | R2 (R 1/4) | NPN | |
PA-850-102V-PR2 | 0 ~ − 100 | 200 | 300 | 表壓 | R2 (R 1/4) | PNP | |
PA-850-102V-NGF | 0 ~ − 100 | 200 | 300 | 表壓 | GF (G 3/8) | NPN | |
PA-850-102V-PGF | 0 ~ − 100 | 200 | 300 | 表壓 | GF (G 3/8) | PNP | |
PA-850-102V-NG2 | 0 ~ − 100 | 200 | 300 | 表壓 | G2 (G 1/4) | NPN | |
PA-850-102V-PG2 | 0 ~ − 100 | 200 | 300 | 表壓 | G2 (G 1/4) | PNP | |
PA-850-102R-NR2 | − 100 ~ 100 | 200 | 300 | 表壓 | R2 (R 1/4) | NPN | |
PA-850-102R-PR2 | − 100 ~ 100 | 200 | 300 | 表壓 | R2 (R 1/4) | PNP | |
PA-850-102R-NGF | − 100 ~ 100 | 200 | 300 | 表壓 | GF (G 3/8) | NPN | |
PA-850-102R-PGF | − 100 ~ 100 | 200 | 300 | 表壓 | GF (G 3/8) | PNP | |
PA-850-102R-NG2 | − 100 ~ 100 | 200 | 300 | 表壓 | G2 (G 1/4) | NPN | |
PA-850-102R-PG2 | − 100 ~ 100 | 200 | 300 | 表壓 | G2 (G 1/4) | PNP | |
PA-850-302R-NR2 | − 100 ~ 300 | 600 | 900 | 表壓 | R2 (R 1/4) | NPN | |
PA-850-302R-PR2 | − 100 ~ 300 | 600 | 900 | 表壓 | R2 (R 1/4) | PNP | |
PA-850-302R-NGF | − 100 ~ 300 | 600 | 900 | 表壓 | GF (G 3/8) | NPN | |
PA-850-302R-PGF | − 100 ~ 300 | 600 | 900 | 表壓 | GF (G 3/8) | PNP | |
PA-850-302R-NG2 | − 100 ~ 300 | 600 | 900 | 表壓 | G2 (G 1/4) | NPN | |
PA-850-302R-PG2 | − 100 ~ 300 | 600 | 900 | 表壓 | G2 (G 1/4) | PNP | |
PA-850-102A-NR2 | 100 (abs) | 200 (abs) | 300 (abs) | 絕對壓 | R2 (R 1/4) | NPN | |
PA-850-102A-PR2 | 100 (abs) | 200 (abs) | 300 (abs) | 絕對壓 | R2 (R 1/4) | PNP | |
PA-850-102A-NGF | 100 (abs) | 200 (abs) | 300 (abs) | 絕對壓 | GF (G 3/8) | NPN | |
PA-850-102A-PGF | 100 (abs) | 200 (abs) | 300 (abs) | 絕對壓 | GF (G 3/8) | PNP | |
PA-850-102A-NG2 | 100 (abs) | 200 (abs) | 300 (abs) | 絕對壓 | G2 (G 1/4) | NPN | |
PA-850-102A-PG2 | 100 (abs) | 200 (abs) | 300 (abs) | 絕對壓 | G2 (G 1/4) | PNP |
標準規格
◆除非另有說明,否則環境溫度為25±5°C,驅動電壓為12 V DC。
工作溫度 | −20 ~ 80°C |
---|---|
補償溫度 | 0 ~ 50°C |
工作濕度 | 35 ~ 85%RH(沒有凝結) |
儲存溫度 | −20 ~ 80°C(大氣壓,濕度65%RH以下) |
適用介質 | 不腐蝕SUS 316L的氣體和液體 |
絕緣電阻 | 100 MΩ minimum (500 V DC) |
耐電壓 | 800 V AC, 60 s(漏電流1 mA 以下) |
連接埠 | R 1/4、G 3/8(齊平隔膜)、G 1/4 ※1 |
淨重 | R2 : 約 165g, GF : 約 180g, G2 : 約 170g |
保護結構 | IP65 |
驅動電壓 | 10.8 ~ 30V DC(包括紋波) |
消耗電流 | 20 mA maximum |
※1 An “O” ring provided.(G 3/8 : P18、G 1/4 : P15)
模擬輸出
◆除非另有說明,否則環境溫度為25±5°C,驅動電壓為12 V DC。
壓力範圍 | 102G | 352G | 103G | 102V | 102R | 302R | 102A |
---|---|---|---|---|---|---|---|
輸出電壓 | 1 ~ 5V | ||||||
零電壓 | 1 ± 0.04V | 3 ± 0.1V | 2 ± 0.1V | 1 ± 0.04V | |||
跨度電壓 | 4 ± 0.04V | 4 ± 0.1V | 4 ± 0.04V | ||||
輸出電流 | 1mA maximum(負載電阻; 5 kΩ 以上) | ||||||
線性/滯後 | ± 0.5%F.S. | ||||||
溫度特性 | ZERO:± 0.06%F.S./°C SPAN:± 0.06%F.S./°C | ||||||
驅動電壓波動 | ± 0.02V maximum | ||||||
響應速度 | Approx. 2ms | ||||||
姿勢的影響 (端口橫向→垂直方向) |
± 0.3 %F.S. | ± 0.1%F.S. | ± 0.05%F.S. | ± 0.3%F.S. | ± 0.1%F.S. | ± 0.3%F.S. |
開關量輸出
◆除非另有說明,否則環境溫度為25±5°C,驅動電壓為12 V DC。
壓力範圍 | 102G | 352G | 103G | 102V | 102R | 302R | 102A |
---|---|---|---|---|---|---|---|
輸出點數 | 1 | ||||||
輸出方法 | NPN or PNP 集電極開路 | ||||||
設定方法 | 微調可變型 | ||||||
設定範圍 | 額定壓力 0 〜 100 % | 額定壓力 0 〜 108 % |
|||||
輸出顯示 | 紅色 LED 點亮 | ||||||
精度0 〜50 °C (參考溫度 25 °C) |
± 3%F.S. | ||||||
滯後 | 設定値の約 1 〜 15 % | ||||||
滯後設定方法 | 微調可變型 | ||||||
開關容量 | 30 V DC 100 mA | ||||||
剩餘電壓 | NPN : 0.8 V, PNP : 1.2 V |
環境特性
測試項目 | 測試方法(條件 25 ± 5 °C) | 變化量 |
---|---|---|
振動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2, 3 directions for 2 hours each |
開關輸出設置和模擬輸出(零電壓,跨度電壓) 每個最大值 ± 1 %F.S. |
耐衝擊 | 490 m/s2、3 directions for 3 times each | |
壓力周期 | 0 〜額定壓力/額定壓力範圍; 106 cycle | |
防潮性 | 40 °C, 90 ~ 95 %RH, 240 hrs. |
外形尺寸圖

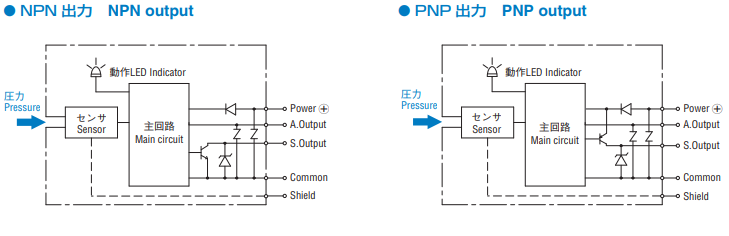

內部電氣原理圖

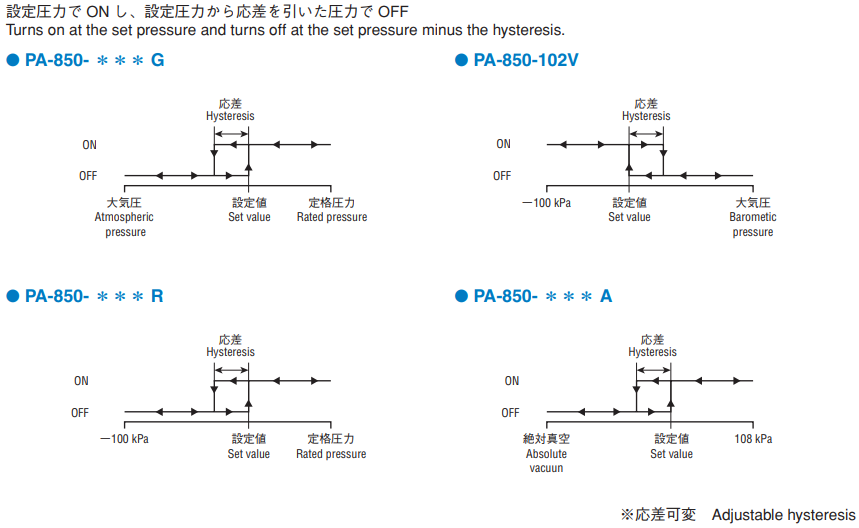

開關輸出操作
內部電氣原理圖
開關輸出原理圖
- Turns on at the set pressure and turns off at the set pressure minus the hysteresis.
※Adjustable hysteresis
