高温対応 圧力トランスジューサ PA-930-A [絶対圧タイプ]
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
高温対応 絶対圧トランスジューサ
FeaturesFeatures
-
PA-930 シリーズの絶対圧バージョン
-
接液部は150 °C の連続使用が可能
-
独自の熱遮断構造により放熱フィン無しの小型軽量を実現
-

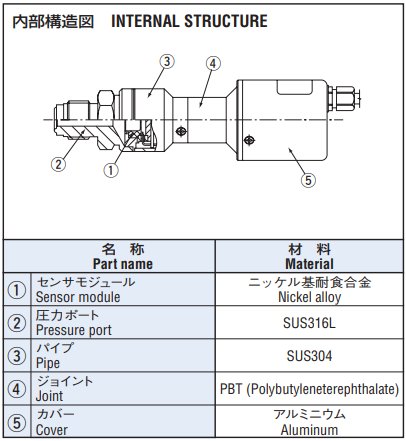

耐食性に優れた継手（SUS316L）とセンサ部（ニッケル基耐食合金）
標準仕様
| 形（指示方式） | 絶対圧 |
|---|---|
| 適用媒体 | ニッケル基耐食合金、SUS 316L を腐食させない気体及び液体 |
| 動作温度／補償温度 | 0~50°C（周囲温度),0~150°C（受圧部)/100~150°C（受圧部） |
| 動作湿度 | 35 ~ 85%RH（結露ないこと） |
| 保存温度 | −20 ~ 70°C（大気圧、湿度65 %RH 以下） |
| 絶縁抵抗 | 50 MΩ minimum (125 V DC) |
| 耐電圧 | 125 V DC, 60 s（リーク電流1 mA 以下） |
| 圧力ポート | 9/16-18UNF, R1/4 |
| 質量 | Approx. 140g |
| 駆動電圧 | 12 ~ 24 ± 10 %V DC |
| リップル含有率 | 10 % (P-P) |
| 消費電流 | 20 mA |
アナログ出力
| 型 式 | 102A | 202A |
|---|---|---|
| 定格圧力 | 100 (abs) | 200 (abs) |
| 出力電圧 | 1 ~ 5V DC | |
| ゼロ電圧※1 | 1 ± 0.04V | |
| スパン電圧※1 | 4 ± 0.04V | |
| 出力電流 | 1 mA max. (Load resistance 5 kΩ min.) | |
| 直線性／ヒステリシス | ± 0.5%F.S. | |
| 温度特性 ZERO | ± 0.3 %F.S./°C (100 to 150 °C, Reference temp. at 125 °C) |
± 0.2 %F.S./°C (100 to 150 °C, Reference temp. at 125 °C) |
| 温度特性 SPAN | ± 0.2 %F.S./°C (100 to 150 °C, Reference temp. at 125 °C) |
|
| 応答速度 | Approx. 2 ms. | |
※1：接液温度 : 125 °C 周囲温度: 25 °C
型式表示
| PA-930 - | ２０２ | A | VC |
|---|---|---|---|
|
シリーズ名 |
圧力レンジ 102：0 ~ 100 kPa abs |
指示方式 A：絶対圧 |
継手形状 VC：9/16-18UNF |
型式一覧表
| 型式 | 定格圧力 | 最大圧力 | 破壊圧力 | 指示形式 | 継手形状 | CAD |
|---|---|---|---|---|---|---|
| PA-930-102A-VC | 0 ~ 100 (abs) | 300 (abs) | 300 (abs) | 絶対圧 | 9/16-18UNF | |
| PA-930-202A-VC | 0 ~ 200 (abs) | 300 (abs) | 300 (abs) | 絶対圧 | 9/16-18UNF |
環境特性
| 試験項目 | 試験方法（条件 25 ± 5 °C） | 変動量 |
|---|---|---|
| 振動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2, 3 directions for 2 hours each |
ゼロ電圧、スパン電圧 それぞれ最大 ± 1 %F.S. |
| 衝撃 | 490 m/s2 3 directions for 3 times each |
|
| 圧力サイクル | 0 〜定格圧力、106 cycles | |
| 耐湿性 | 40 °C, 90 ~ 95 %RH, 240 hrs. |

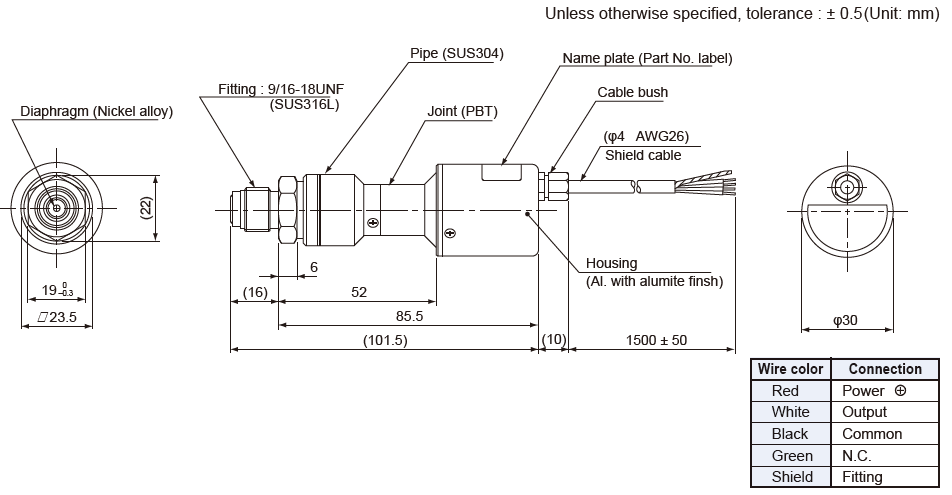

外形寸法図
Unless otherwise specified, tolerance : ± 0.5 (Unit: mm)

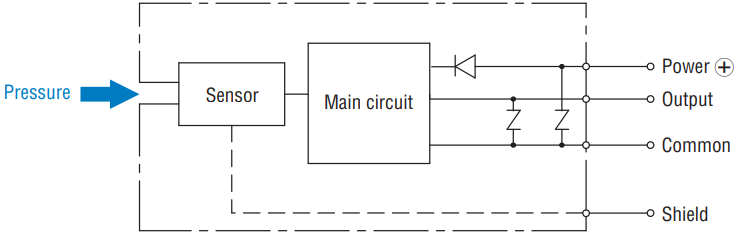

内部電気回路
|
|
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
