圧力スイッチ PS60
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
10 mm 幅の連成圧タイプ
FeaturesFeatures
-
10 mm 幅の連成圧タイプ
-
軽いタッチの凸面付きプッシュボタンにより手袋のままで 操作可能
-
コネクタ接続により、配線の脱着が容易
-
DIN レール装着機能付
-
パネルロック機能による設定データの保護
-
非表示モードによる低消費電力
|
|
一般仕様
● 特記ない場合、周囲温度 25 ± 5 °C、駆動電圧 24 V DC で規定します。
| 項目 | 102R | 302R | 103R |
|---|---|---|---|
| 形（指示方式） | ゲージ圧 | ||
| 定格圧力範囲 | −100 ~ 100kPa | −100 ~ 300kPa | −100 ~ 1000kPa |
| 最大圧力 | 200kPa | 600kPa | 1500kPa |
| 破壊圧力 | 500kPa | 1000kPa | 2000kPa |
| 動作温度範囲 | −10 ~ 50°C | ||
| 補償温度 | 0 ~ 50°C | ||
| 動作湿度 | 35 ~ 85%RH（結露しないこと） | ||
| 保存温度 | −20 ~ 70°C（大気圧、湿度 65 %RH 以下） | ||
| 適用媒体 | 非腐食性気体 | ||
| 絶縁抵抗 | 100 MΩ min.(500 V DC) | ||
| 温度特性 | ± 3 %F.S. (0 ~ 50 °C) | ||
| 耐電圧 | 500 V AC, 60 s（リーク電流 1 mA 以下） | ||
| 圧力ポート | M5 メネジ | ||
| 質 量 | Approx. 50g（ケーブル含む） | ||
| 駆動電圧 | 12 ~ 24 V ± 10 %（リップル含む） | ||
| 消費電流 | 30mA max. | ||
| 付属品 | PS60 ケーブル、DINレールアダプタ | ||
スイッチ出力
● 特記ない場合、周囲温度 25 ± 5 °C、駆動電圧 24 V DC で規定します。
| 出力点数 | 2 |
|---|---|
| 出力方式 | オープンコレクタ（NPN/PNP） |
| 設定方式 | パネル SW 操作による可変式 |
| 設定範囲 | −110 kPa (approx.) ~ “999” counts |
| 出力表示 | 赤色 LED 点灯 |
| 繰返し精度 | ± 0.3 %F.S. maximum |
| 応差 | 0 ~ 30 counts |
| スイッチ容量 | 30 V 100 mA maximum |
| 残留電圧 | 1.2 V maximum(NPN), 2.2V maximum (PNP) |
| 応答速度 | Approx. 5, 25, 250ms |
表示
● 特記ない場合、周囲温度 25 ± 5 °C、駆動電圧 24 V DC で規定します。
| 項目 | 102R | 302R | 103R |
|---|---|---|---|
| 表示素子 | LED 表示（3 桁） | ||
| 定格表示 | −100 ~ 100 kPa | −100 ~ 300 kPa | −0.10 ~ 1.00 MPa |
| 精度 0 〜 50℃ (基準温度 25℃) | ± 1 %F.S. | ||
| 分解能 | 1 count | ||
環境特性
| 試験項目 | 試験方法 | 変動量 |
|---|---|---|
| 振 動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2 , 3 directions for 2 hours each |
圧力表示、スイッチ動作圧力、アナログ出力 それぞれ試験後最大 ± 2 %F.S. |
| 衝 撃 | 196 m/s2 , 3 directions for 3 times each | |
| 耐湿性 | 40 °C, 90 ~ 95 %RH, 240 hrs | |
| 圧力サイクル | 0 ~ Rated pressure, 106 cycles |
型式表示
| PS60- | 102 | R- | N | M | CN |
|---|---|---|---|---|---|
|
シリーズ名 |
定格圧力 102：−100 ~ 100 kPa 103：−100 ~ 1000 kPa 302：−100 ~ 300 kPa |
指示方式 R：連成圧（負圧〜正圧） |
スイッチ出力方式 N：NPN 出力 P：PNP 出力 |
圧力ポート形状 M：M5 メネジ |
信号／電源ケーブル引き出し方法 CN：コネクタ引き出し |
型式一覧表
| 型式 | 定格圧力 | 圧力ポート | スイッチ出力方式 | CAD |
|---|---|---|---|---|
| PS60-102R-NMCN | −100 ~ 100 kPa | M 5 メネジ | NPN | |
| PS60-102R-PMCN | −100 ~ 100 kPa | M 5 メネジ | PNP | |
| PS60-302R-NMCN | −100 ~ 300 kPa | M 5 メネジ | NPN | |
| PS60-302R-PMCN | −100 ~ 300 kPa | M 5 メネジ | PNP | |
| PS60-103R-NMCN | −100 ~ 1000 kPa | M 5 メネジ | NPN | |
| PS60-103R-PMCN | −100 ~ 1000 kPa | M 5 メネジ | PNP |

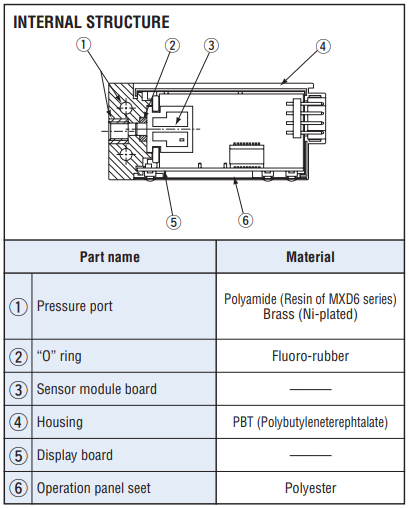

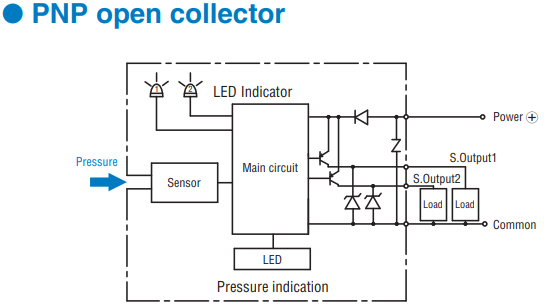

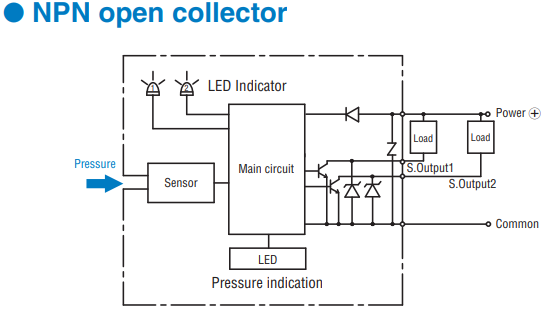

内部回路・接続図
|
|
|
|

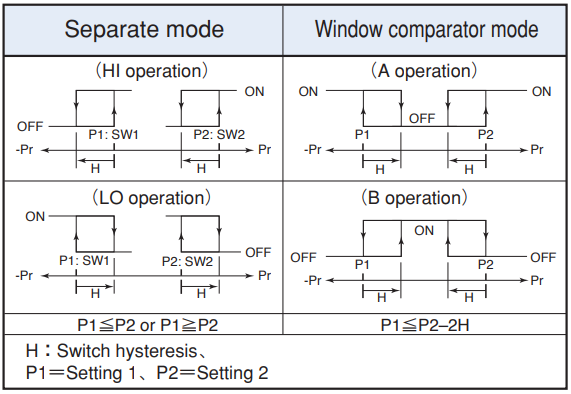

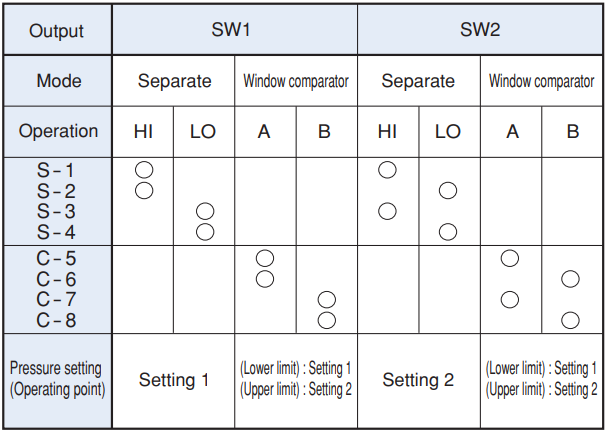

スイッチ出力モード
|
|
|
|
- Note 1. In the Separate Mode, setting 1 corresponds to SW1, and Setting 2 corresponds to SW2.
- Note 2. In the Window Comparator Mode, the minimum value for SW1 and SW2 corresponds to Setting 1 and the maximum value corresponds to Setting 2.

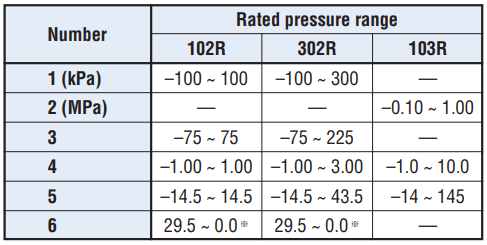

表示範囲
● 下記の表の中から、表示範囲を選択できます。
注）“−”線部：分解能及び表示行数の関係で倍率が選択できません。
※表示範囲の設定に関しては初期設定モードをご覧ください。
|
|
※大気圧

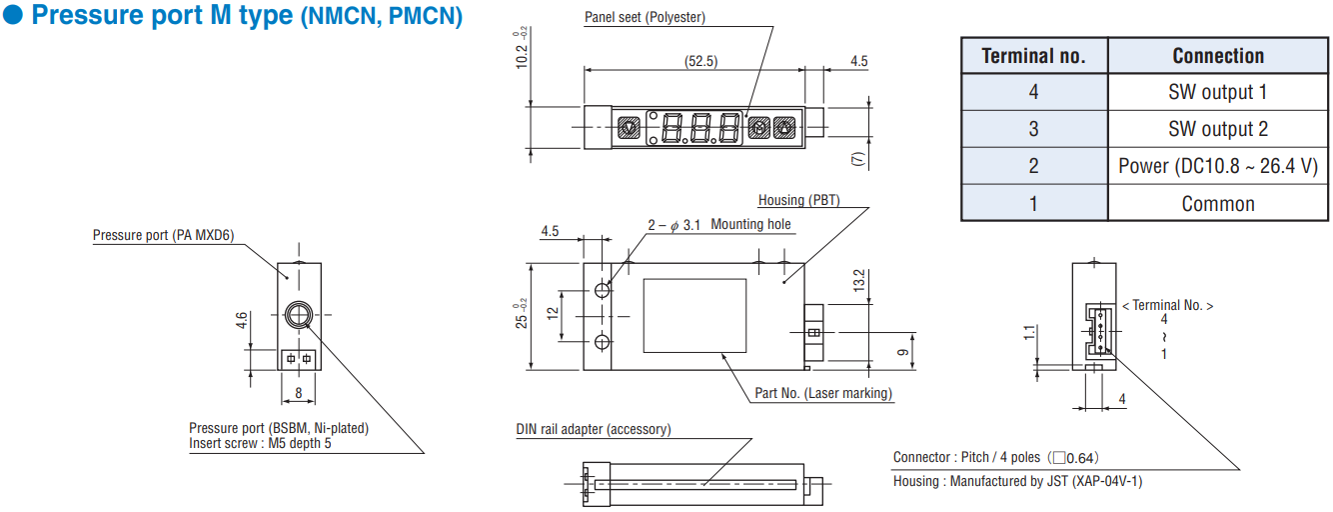

外形寸法図

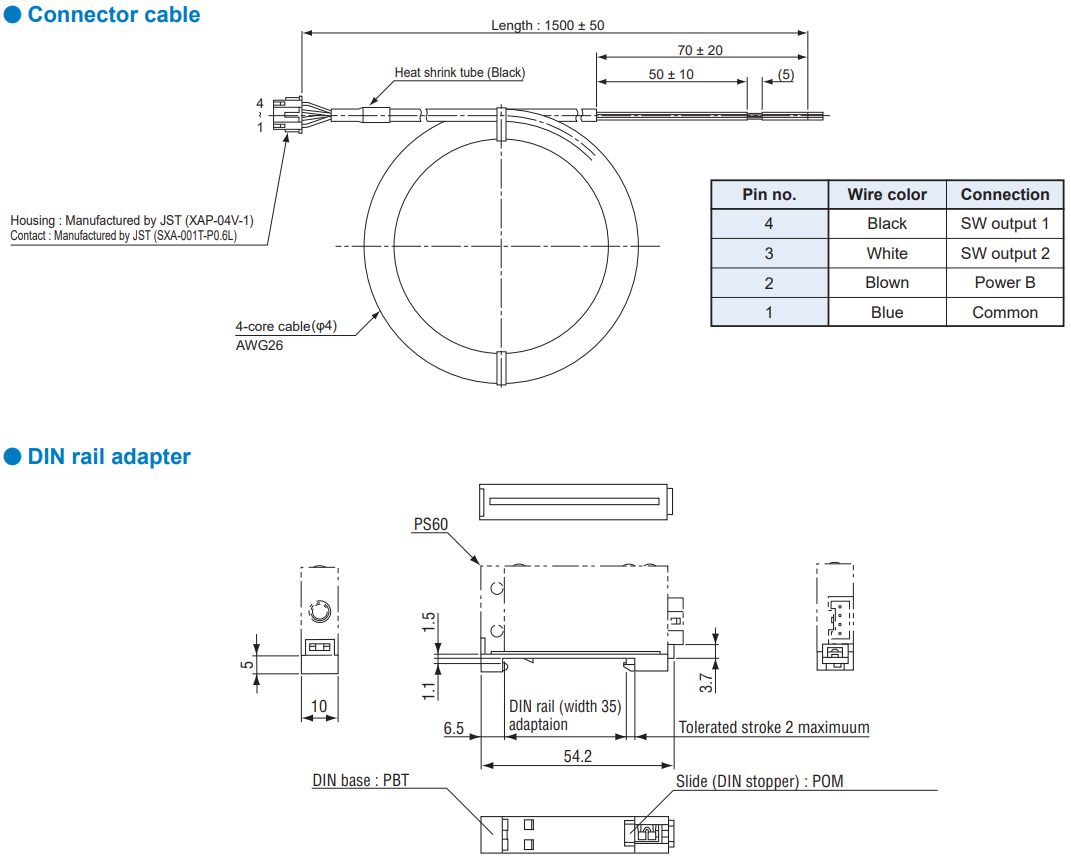

付属品
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
