圧力スイッチ PS85
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
耐食性に優れ、しかも防滴構造
FeaturesFeatures
-
高耐食性、防滴構造を実現

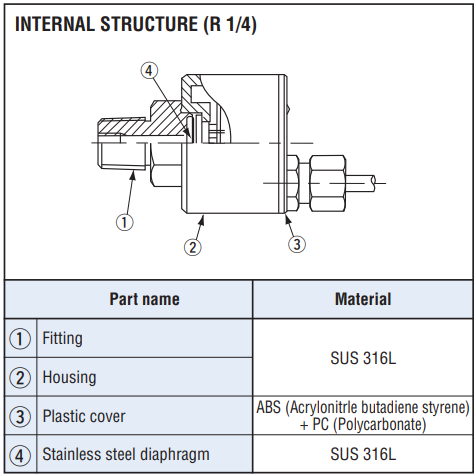

圧力受圧部に〈SUS 316L〉
本体に IP65（IEC 準拠） -
スイッチ出力２点標準装備
-
負圧〜正圧まで一台で測定出来る連成圧、絶対圧タイプも ラインアッ
-
用途別に継手形状を用意
R2：R 1/4（M 5 メネジ付）
GF：G 3/8（先端ダイアフラムタイプ）
G2：G 1/4（M 5 メネジ付）
標準仕様
| 項目 | 102R | 352R | 103R | 102A |
|---|---|---|---|---|
| 形（指示方式） | ゲージ圧 | 絶対圧 | ||
| 定格圧力範囲 | −100 ~ 100kPa | − 100 ~ 350kPa | −100 ~ 1000kPa | 100 (abs) |
| 最大圧力 | 200kPa | 700kPa | 2000kPa | 200 (abs) |
| 破壊圧力 | 300kPa | 1050kPa | 3000kPa | 300 (abs) |
| 動作温度範囲 | − 20 ~ 80°C | |||
| 補償温度 | 0 ~ 50°C | |||
| 動作湿度 | 35 ~ 85%RH（結露しないこと） | |||
| 保存温度 | − 20 ~ 80°C（大気圧、湿度 65 %RH 以下） | |||
| 適用媒体 | SUS 316Lを腐食させない気体及び液体 | |||
| 絶縁抵抗 | 100 MΩ min.(500 V DC) | |||
| 耐電圧 | 800 V AC, 60 s（リーク電流 1 mA 以下） | |||
| 圧力ポート | R 1/4、G 3/8（フラッシュダイアフラム ）、G 1/4 ※ 1 | |||
| 質 量 | R2 : Approx. 165g, GF : Approx. 180g, G2 : Approx. 170g | |||
| 保護構造 | IP65 | |||
| 駆動電圧 | 10.8 ~ 30V DC（リップル含む） | |||
| 消費電流 | 20 mA max. | |||
※ 1 O リング付属（G 3/8 : P18、G 1/4 : P15）
スイッチ出力
| 出力点数 | 2 |
|---|---|
| 出力方式 | オープンコレクタ（NPN/PNP） |
| 設定方式 | トリマによる可変式 |
| 設定範囲 | 0 ~ 100 %/102A:0 ~ 108 % |
| 動作モード | 上限、上限モード／上限、下限モード |
| 出力表示 | SW1：赤色 LED 点灯、SW2：緑色 LED 点灯 |
| 精度0 ~ 50 °C（基準温度 25°C） | ± 0.3 %F.S. |
| 応差 | 2%F.S. maximum |
| スイッチ容量 | 30 V 100 mA maximum |
| 残留電圧 | 0.8 V maximum(NPN), 1.2V maximum (PNP) |
| 応答速度 | Approx. 2ms |
環境特性
| 試験項目 | 試験方法（条件 25 ± 5 °C） | 変動量 |
|---|---|---|
| 振 動 | 10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s2 , 3 directions for 2 hours each |
スイッチ出力設定値最大 ± 1 %F.S |
| 衝 撃 | 490 m/s2 , 3 directions for 3 times each | |
| 耐湿性 | 40 °C, 90 ~ 95 %RH, 240 hrs | |
| 圧力サイクル | 0 ~ Rated pressure, 106 cycles |
型式表示
| PS85- | 102 R | N1 | R2 |
|---|---|---|---|
|
シリーズ名 |
指示方式 /定格圧力 R：連成圧 102：− 100 ~ 100 kPa 352：− 100 ~ 350 kPa 103：− 100 ~ 1000 kPa A：絶対圧 102：0 ~ 100 kPa abs
|
スイッチ出力方式 N1:NPN 出力(上限、上限モード) N2:NPN 出力(上限、下限モード) P1:PNP 出力(上限、上限モード) P2:PNP 出力(上限、下限モード) |
継手形状 R2:R 1/4(M 5 メネジ付き) GF:G 3/8(先端ダイアフラム) G2:G 1/4(M 5 メネジ付き) |
型式一覧表
| 型式 | 形（指示方式） | 定格圧力 | 出力方式 | 継手形状 | CAD |
|---|---|---|---|---|---|
| PS85-102R-N1R2 | ゲージ圧 | − 100 ~ 100 | NPN（上限、上限モード） | R2 (R 1/4) | |
| PS85-102R-N2R2 | ゲージ圧 | − 100 ~ 100 | NPN（上限、下限モード） | R2 (R 1/4) | |
| PS85-102R-P1R2 | ゲージ圧 | − 100 ~ 100 | PNP（上限、上限モード） | R2 (R 1/4) | |
| PS85-102R-P2R2 | ゲージ圧 | − 100 ~ 100 | PNP（上限、下限モード） | R2 (R 1/4) | |
| PS85-102R-N1GF | ゲージ圧 | − 100 ~ 100 | NPN（上限、上限モード） | GF (G 3/8) | |
| PS85-102R-N2GF | ゲージ圧 | − 100 ~ 100 | NPN（上限、下限モード） | GF (G 3/8) | |
| PS85-102R-P1GF | ゲージ圧 | − 100 ~ 100 | PNP（上限、上限モード） | GF (G 3/8) | |
| PS85-102R-P2GF | ゲージ圧 | − 100 ~ 100 | PNP（上限、下限モード） | GF (G 3/8) | |
| PS85-102R-N1G2 | ゲージ圧 | − 100 ~ 100 | NPN（上限、上限モード） | G2 (G 1/4) | |
| PS85-102R-N2G2 | ゲージ圧 | − 100 ~ 100 | NPN（上限、下限モード） | G2 (G 1/4) | |
| PS85-102R-P1G2 | ゲージ圧 | − 100 ~ 100 | PNP（上限、上限モード） | G2 (G 1/4) | |
| PS85-102R-P2G2 | ゲージ圧 | − 100 ~ 100 | PNP（上限、下限モード） | G2 (G 1/4) | |
| PS85-352R-N1R2 | ゲージ圧 | − 100 ~ 350 | NPN（上限、上限モード） | R2 (R 1/4) | |
| PS85-352R-N2R2 | ゲージ圧 | − 100 ~ 350 | NPN（上限、下限モード） | R2 (R 1/4) | |
| PS85-352R-P1R2 | ゲージ圧 | − 100 ~ 350 | PNP（上限、上限モード） | R2 (R 1/4) | |
| PS85-352R-P2R2 | ゲージ圧 | − 100 ~ 350 | PNP（上限、下限モード） | R2 (R 1/4) | |
| PS85-352R-N1GF | ゲージ圧 | − 100 ~ 350 | NPN（上限、上限モード） | GF (G 3/8) | |
| PS85-352R-N2GF | ゲージ圧 | − 100 ~ 350 | NPN（上限、下限モード） | GF (G 3/8) | |
| PS85-352R-P1GF | ゲージ圧 | − 100 ~ 350 | PNP（上限、上限モード） | GF (G 3/8) | |
| PS85-352R-P2GF | ゲージ圧 | − 100 ~ 350 | PNP（上限、下限モード） | GF (G 3/8) | |
| PS85-352R-N1G2 | ゲージ圧 | − 100 ~ 350 | NPN（上限、上限モード） | G2 (G 1/4) | |
| PS85-352R-N2G2 | ゲージ圧 | − 100 ~ 350 | NPN（上限、下限モード） | G2 (G 1/4) | |
| PS85-352R-P1G2 | ゲージ圧 | − 100 ~ 350 | PNP（上限、上限モード） | G2 (G 1/4) | |
| PS85-352R-P2G2 | ゲージ圧 | − 100 ~ 350 | PNP（上限、下限モード） | G2 (G 1/4) | |
| PS85-103R-N1R2 | ゲージ圧 | − 100 ~ 1000 | NPN（上限、上限モード） | R2 (R 1/4) | |
| PS85-103R-N2R2 | ゲージ圧 | − 100 ~ 1000 | NPN（上限、下限モード） | R2 (R 1/4) | |
| PS85-103R-P1R2 | ゲージ圧 | − 100 ~ 1000 | PNP（上限、上限モード） | R2 (R 1/4) | |
| PS85-103R-P2R2 | ゲージ圧 | − 100 ~ 1000 | PNP（上限、下限モード） | R2 (R 1/4) | |
| PS85-103R-N1GF | ゲージ圧 | − 100 ~ 1000 | NPN（上限、上限モード） | GF (G 3/8) | |
| PS85-103R-N2GF | ゲージ圧 | − 100 ~ 1000 | NPN（上限、下限モード） | GF (G 3/8) | |
| PS85-103R-P1GF | ゲージ圧 | − 100 ~ 1000 | PNP（上限、上限モード） | GF (G 3/8) | |
| PS85-103R-P2GF | ゲージ圧 | − 100 ~ 1000 | PNP（上限、下限モード） | GF (G 3/8) | |
| PS85-103R-N1G2 | ゲージ圧 | − 100 ~ 1000 | NPN（上限、上限モード） | G2 (G 1/4) | |
| PS85-103R-N2G2 | ゲージ圧 | − 100 ~ 1000 | NPN（上限、下限モード） | G2 (G 1/4) | |
| PS85-103R-P1G2 | ゲージ圧 | − 100 ~ 1000 | PNP（上限、上限モード） | G2 (G 1/4) | |
| PS85-103R-P2G2 | ゲージ圧 | − 100 ~ 1000 | PNP（上限、下限モード） | G2 (G 1/4) | |
| PS85-102A-N1R2 | 絶対圧 | 0 ~ 100 (abs) | NPN（上限、上限モード） | R2 (R 1/4) | |
| PS85-102A-N2R2 | 絶対圧 | 0 ~ 100 (abs) | NPN（上限、下限モード） | R2 (R 1/4) | |
| PS85-102A-P1R2 | 絶対圧 | 0 ~ 100 (abs) | PNP（上限、上限モード） | R2 (R 1/4) | |
| PS85-102A-P2R2 | 絶対圧 | 0 ~ 100 (abs) | PNP（上限、下限モード） | R2 (R 1/4) | |
| PS85-102A-N1GF | 絶対圧 | 0 ~ 100 (abs) | NPN（上限、上限モード） | GF (G 3/8) | |
| PS85-102A-N2GF | 絶対圧 | 0 ~ 100 (abs) | NPN（上限、下限モード） | GF (G 3/8) | |
| PS85-102A-P1GF | 絶対圧 | 0 ~ 100 (abs) | PNP（上限、上限モード） | GF (G 3/8) | |
| PS85-102A-P2GF | 絶対圧 | 0 ~ 100 (abs) | PNP（上限、下限モード） | GF (G 3/8) | |
| PS85-102A-N1G2 | 絶対圧 | 0 ~ 100 (abs) | NPN（上限、上限モード） | G2 (G 1/4) | |
| PS85-102A-N2G2 | 絶対圧 | 0 ~ 100 (abs) | NPN（上限、下限モード） | G2 (G 1/4) | |
| PS85-102A-P1G2 | 絶対圧 | 0 ~ 100 (abs) | PNP（上限、上限モード） | G2 (G 1/4) | |
| PS85-102A-P2G2 | 絶対圧 | 0 ~ 100 (abs) | PNP（上限、下限モード） | G2 (G 1/4) |

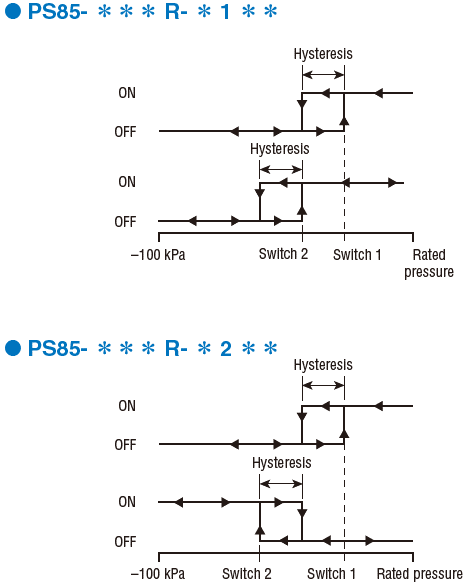

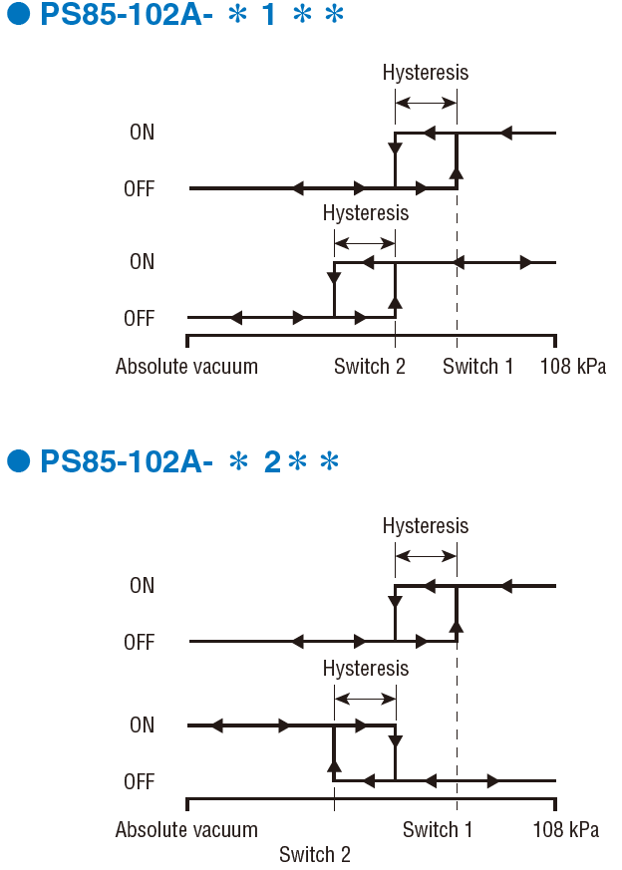

スイッチ出力動作
|
|
|
|
※ 2 switches show same performance.

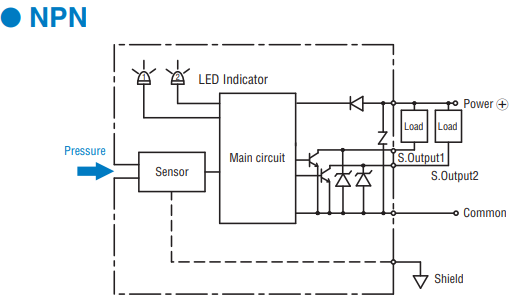

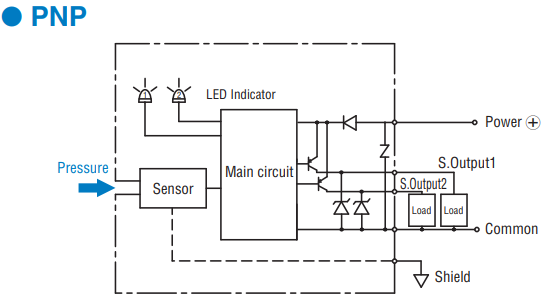

内部電気回路
|
|
|
|

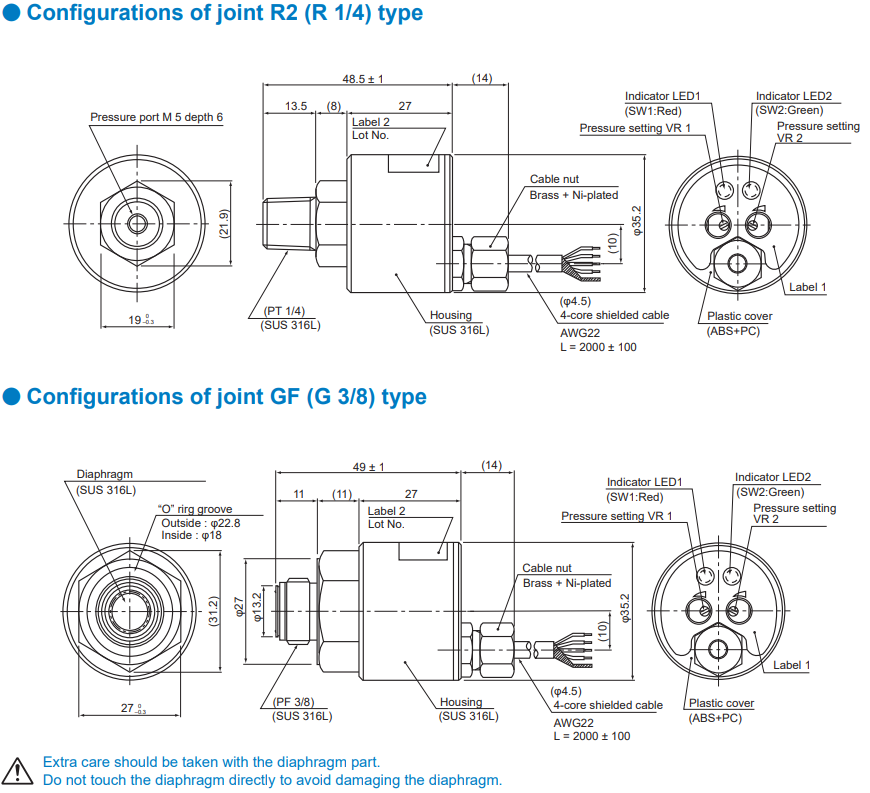

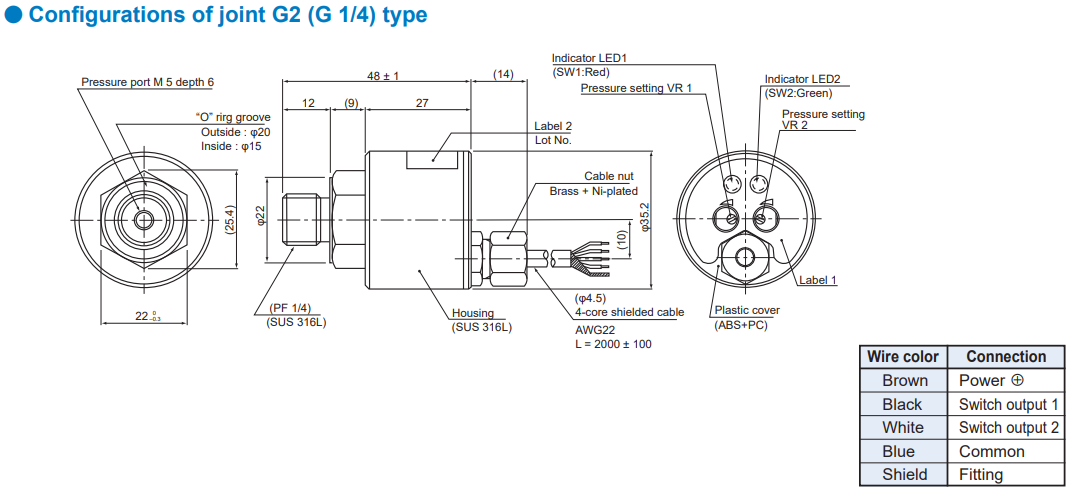

外形寸法図
