新型ハンディ･マノメータ PG-100N
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
いつでもどこでも圧力チェック、乾電池駆動のハンディ·マノメータ
FeaturesFeatures
-
高い安定性を実現
、感圧素子に半導体チップを使用。電子回路技術による温度補償。 -
低消費電力設計により長寿命
市販の単4形乾電池2本で1000時間以上使用できます。 -
オートパワーオフ機能 (時間切替え可能)
-
ワンハンド、ワンタッチ操作の使いやすいパネルレイアウト
-
見やすい大型ディスプレイ
、ホールド機能付きのデジタル表示で読み取り誤差がありません。
型式表示
| PG-100N | - | 102 | R | - | M | X2 | T |
|---|---|---|---|---|---|---|---|
|
シリーズ名 |
定格圧力 101:-10~10kPa 102:-100~100kPa 103:-100~1000kPa |
指示方式 R:ゲージ圧（連成圧） |
表示単位 なし:kPa M:MPa H:mmHg✽1 W:単位切替タイプ✽2 |
検査成績書/校正証明書添付 なし:添付なし X1:検査成績書 X2:検査成績書、校正証明書 |
トレーサビリティ体系図添付 なし:添付なし T:トレーサビリティ体系図 |
✽1) 国内で使用の場合は、計量法で認められている用途に限ります。それ以外の用途には使用できませんのでご注意ください。
✽2) 表示切替タイプ(W)中、103Rレンジ品は mmHg 単位に対応しておりませんので、ご留意ください。
(その他、同タイプの表示対応可否詳細については、下表をご参照ください。)
(その他、同タイプの表示対応可否詳細については、下表をご参照ください。)
表示切替タイプ(W) 表示対応表
| 圧力レンジ | 表示単位 | ||||||
|---|---|---|---|---|---|---|---|
| kPa | Mpa | mmHg | in.Hg | mmAq | psi | bar | |
| 101R | 〇 | ― | 〇 | 〇 | 〇 | 〇 | 〇 |
| 102R | 〇 | 〇 | 〇 | 〇 | ― | 〇 | 〇 |
| 103R | 〇 | 〇 | ― | 〇 | ― | 〇 | 〇 |
※「ー」(横線)のものは、表示単位として対応しておりません。
型式一覧表
| 形（指示方式） | ゲージ圧（連成圧） | |||
|---|---|---|---|---|
| 定格圧力（kPa） | -10～10 | -100～100 | -100～1000 | |
| kPa | 本体のみ | PG-100N-101R | PG-100N-102R | PG-100N-103R |
| 検査成績書付 | PG-100N-101R-X1 | PG-100N-102R-X1 | PG-100N-103R-X1 | |
| 検査成績書付+ トレーサビリティ体系図付 | PG-100N-101R-X1T | PG-100N-102R-X1T | PG-100N-103R-X1T | |
| 検査成績書＋校正証明書付 | PG-100N-101R-X2 | PG-100N-102R-X2 | PG-100N-103R-X2 | |
| トレーサビリティ体系図付 | PG-100N-101R-T | PG-100N-102R-T | PG-100N-103R-T | |
| 検査成績書＋校正証明書+トレーサビリティ体系図付 | PG-100N-101R-X2T | PG-100N-102R-X2T | PG-100N-103R-X2T | |
| MPa | 本体のみ | ― | ― | PG-100N-103R-M |
| 検査成績書付 | PG-100N-103R-M-X1 | |||
| 検査成績書付+ トレーサビリティ体系図付 | PG-100N-103R-M-X1T | |||
| 検査成績書＋校正証明書付 | PG-100N-103R-M-X2 | |||
| トレーサビリティ体系図付 | PG-100N-103R-M-T | |||
| 検査成績書＋校正証明書+トレーサビリティ体系図付 | PG-100N-103R-M-X2T | |||
| mmHg | 本体のみ | PG-100N-101R-H | PG-100N-102R-H | ― |
| 検査成績書付 | PG-100N-101R-H-X1 | PG-100N-102R-H-X1 | ||
| 検査成績書付+ トレーサビリティ体系図付 | PG-100N-101R-H-X1T | PG-100N-102R-H-X1T | ||
| 検査成績書＋校正証明書付 | PG-100N-101R-H-X2 | PG-100N-102R-H-X2 | ||
| トレーサビリティ体系図付 | PG-100N-101R-H-T | PG-100N-102R-H-T | ||
| 検査成績書＋校正証明書+トレーサビリティ体系図付 | PG-100N-101R-H-X2T | PG-100N-102R-H-X2T | ||
| 単位切替 | 本体のみ | PG-100N-101R-W | PG-100N-102R-W | PG-100N-103R-W |
| 検査成績書付 | PG-100N-101R-W-X1 | PG-100N-102R-W-X1 | PG-100N-103R-W-X1 | |
| 検査成績書付+ トレーサビリティ体系図付 | PG-100N-101R-W-X1T | PG-100N-102R-W-X1T | PG-100N-103R-W-X1T | |
| 検査成績書＋校正証明書付 | PG-100N-101R-W-X2 | PG-100N-102R-W-X2 | PG-100N-103R-W-X2 | |
| トレーサビリティ体系図付 | PG-100N-101R-W-T | PG-100N-102R-W-T | PG-100N-103R-W-T | |
| 検査成績書＋校正証明書+トレーサビリティ体系図付 | PG-100N-101R-W-X2T | PG-100N-102R-W-X2T | PG-100N-103R-W-X2T | |
標準仕様〈kPa 表示〉
- 特記ない場合、周囲温度25 ± 5 °C で規定します。
| 項目 | PG-100N | ||||
|---|---|---|---|---|---|
|
一 般 仕 様 | 形（指示方式） | ゲージ圧 | |||
| 型式(kPa表示品) | 101R | 102R | 103R | ||
| 定格圧力 | −10 ~ 10kPa | −100 ~ 100kPa | −100 ~ 1000kPa | ||
| 最大圧力 | 20kPa | 200kPa | 1500kPa | ||
| 破壊圧力 | 50kPa | 500kPa | 2000kPa | ||
| 適用媒体 | 非腐食性気体 | ||||
| 動作温度 | 0 ~ 50°C | ||||
| 補償温度 | 0 ~ 50°C | ||||
| 動作湿度 | 15 ~ 85%RH（結露ないこと） | ||||
| 保存温度 | −20 ~ 70°C（大気圧、湿度65 %RH 以下） | ||||
| 圧力ポート | M5 メネジ | ||||
| 質量 | Approx. 100g | ||||
| 電源 | 単 4 形乾電池、DC1.5 V × 2 電池寿命 1000 時間以上 | ||||
|
表 示 | 表示桁数 | 3 1/2 | |||
| 表示素子 | LCD | ||||
| 定格表示 | −10.00 ~ 10.00kPa | −100.0 ~ 100.0kPa | −100 ~ 1000 kPa/−. 100 ~ 1.000（MPa 表示品） | ||
| 表示回数 | 約 4 回／秒 | ||||
| 総合精度 | ± 0.5 %F.S. ± 2 digits (at 25 °C ± 5 °C) | ||||
| ± 1.5 %F.S. ± 2 digits (at 25 °C ± 25 °C) | ± 1.0 %F.S. ± 2 digits (at 25 °C ± 25 °C) | ||||
| 分解能 | 1 digit | ||||
|
ア ナ ロ グ 出 力 | 供給電源(外部供給） | 5 ± 0.5 V DC 5 mA maximum | |||
| 出力電圧 | 0 ~ ± 1.000 V ※表示値に比例 | ||||
| 出力精度/分解能 | ± 10 mV / 1mV | ||||
| 出力抵抗 | Approx. 10 k Ω | ||||
| 応答速度 | Approx. 10 ms | ||||
| 付加機能 | オートパワーオフ、表示ホールド、電池交換表示（LOBAT）、ゼロリセット | ||||
| 付属品 | ハーフユニオン（外径 φ6チューブ用）1個、バーブ継手（内径 φ4チューブ用）1個、単4形乾電池2個、ストラップ | ||||
| 別売品 | PG-100N 用ソフトケース | ||||
標準仕様<非 SI 単位品>
- ※国内で使用する場合は、計量法で認められている用途に限ります。それ以外の用途には使用できませんのでご注意下さい。
- 特記ない場合、周囲温度25 ± 5 °C で規定します。
| 項目 | PG-100N | |||
|---|---|---|---|---|
|
一 般 仕 様 | 形（指示方式） | ゲージ圧 | ||
| 型式（mmHg 表示品：連成圧） | 101R-H | 102R-H | ||
| 定格圧力 kPa(mmHg) | − 10 ~ 10(− 75.0 ~ 75.0) | − 100 ~ 100(− 750 ~ 750) | ||
| 最大圧力 kPa(mmHg) | 20kPa (150) | 200(1500) | ||
| 破壊圧力 kPa(mmHg) | 50kPa (375) | 500(3750) | ||
| 適用媒体 | 非腐食性気体 | |||
| 動作温度 | 0 ~ 50°C | |||
| 補償温度 | 0 ~ 50°C | |||
| 動作湿度 | 15 ~ 85%RH（結露ないこと） | |||
| 保存温度 | −20 ~ 70°C（大気圧、湿度65 %RH 以下） | |||
| 圧力ポート | M5 メネジ | |||
| 質量 | Approx. 100g | |||
| 電源 | 単 4 形乾電池、DC1.5 V × 2 電池寿命 1000 時間以上 | |||
|
表 | 表示桁数 | 3 1/2 | ||
| 表示素子 | LCD | |||
| 定格表示 | − 75.0 ~ 75.0（mmHg 表示品） | − 750 ~ 750（mmHg 表示品） | ||
| 表示回数 | 約 4 回／秒 | |||
| 総合精度 | ± 0.5 %F.S. ± 2 digits (at 25 °C ± 5 °C) | |||
| ± 1.5 %F.S. ± 2 digits (at 25 °C ± 25 °C) | ± 1.0 %F.S. ± 2 digits (at 25 °C ± 25 °C) | |||
| 分解能 | 1 digit | |||
|
ア ナ ロ グ 出 力 | 供給電源（外部供給） | 5 ± 0.5 V DC 5 mA maximum | ||
| 出力電圧 | 0 ~ ± 1.000 V ※表示値に比例 | |||
| 出力精度/分解能 | ± 10 mV / 1mV | |||
| 出力抵抗 | Approx. 10 kΩ | |||
| 応答速度 | Approx. 10 ms | |||
| 付加機能 | オートパワーオフ、表示ホールド、電池交換表示（LOBAT）、ゼロリセット | |||
| 付属品 | ハーフユニオン（外径 φ6チューブ用）1個、バーブ継手（内径 φ4チューブ用）1個、単4形乾電池2個、ストラップ | |||
| 別売品 | PG-100N 用ソフトケース | |||
環境特性
| 試験項目 | 試験方法（条件 25 ± 5 °C） | 変動量 |
|---|---|---|
| 振 動 | Amplitude 1.5 mm P-P, 10 ~ 55 Hz, 3 directions for 2 hours each (packed) |
表示精度最大：± 1 %F.S |
| 衝 撃 | 98.1 m/s2 , 3 directions for 3 times each (packed) | |
| 耐湿性 | 40 °C, 90 ~ 95 %RH, 240 hrs | |
| 圧力サイクル | 0 ~ Rated pressure, 106 cycles |

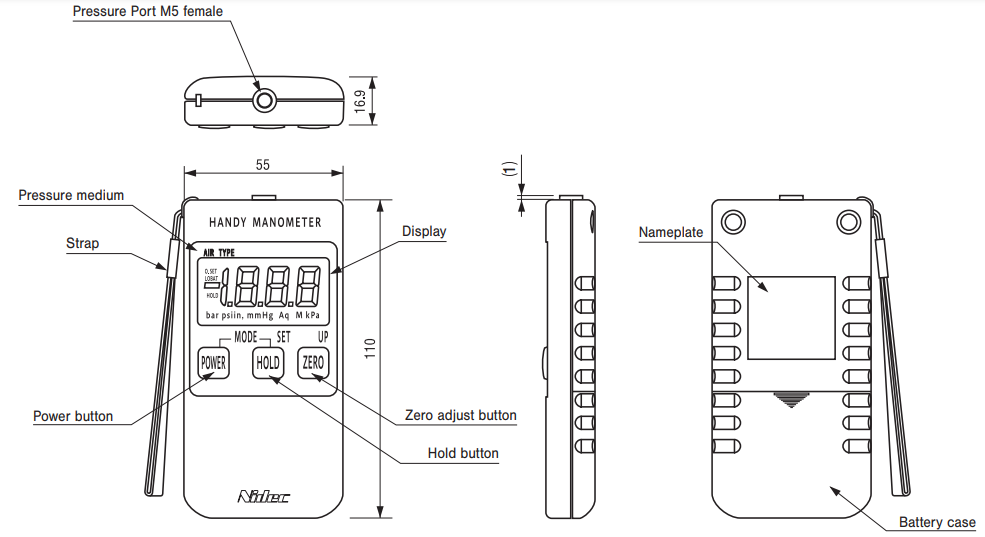

外形寸法
Unless otherwise specified, tolerance : ± 0.5 (Unit: mm)
トラブルシューティング
| 不具合内容 | 考えられる 原因 | 対処方法 |
|---|---|---|
| 表示がふらついている | 計測圧の脈動やリークが考えられる |
|
| ゼロ点表示がズレている | 配管内に残圧が残ってる可能性が考えられる |
|
| 電源を入れても表示しない | 乾電池の極性が逆になっている可能性が考えられる |
|
| LOBATが表示された | 乾電池の容量が少なくなっている |
|
| 表示が点滅している | 定格圧の130%を超える圧力が印加されている |
|
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
