高真空対応 圧力ゲージ PG-35L
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
高真空圧対応小型圧力ゲージ
- 高真空圧に対応 SUS316L ダイアフラムを用いた耐食性タイプ
- 小型・軽量・防適構造(□ 30 mm・200 g・IP65)
- 非表示モードによる低消費電力
- パネルロック機能による設定データの保護
標準仕様
- 特記ない場合、周囲温度25±5 °C、駆動電圧12 VDC で規定します。
項目 | 102R | 103R |
---|---|---|
形(指示方式) | ゲージ圧 | |
適用媒体 | SUS 316L を腐食させない気体・液体 | |
定格圧力範囲 | − 100~100 kPa | − 100~1000 kPa |
最大圧力 | 200 kPa | 1500 kPa |
破壊圧力 | 300 kPa | 2000 kPa |
動作温度 | -10 ~ 50°C | |
補償温度 | 0 ~ 50°C | |
動作湿度 | 35~85%RH(結露無いこと) | |
保護構造 | IP65 | |
取付形状 | Stem mount, Back mount | |
圧力ポート | R 1/4, G 1/4, VC (9/16-18 UNF) | |

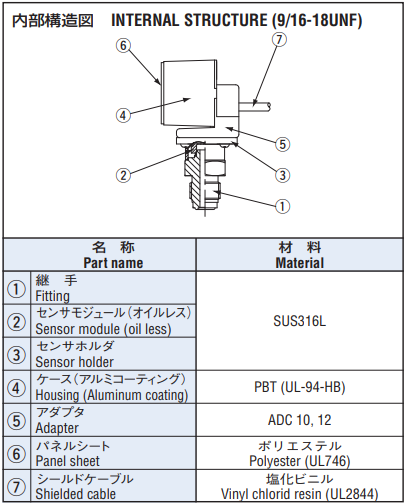

受圧部材質 | SUS 316L | |
質量 | Approx. 150g(ケーブル2 m 含む) | |
温度特性 | ± 3 %F.S. (0~50 °C) | |
絶縁抵抗 | 50 MΩ minimum | |
耐電圧 | 125 VDC 1 minute | |
真空使用圧力 | 1.4×10-4 Pa abs minimum | |
電源電圧 | 10.8~30 VDC(リップル含む) | |
消費電流 | 50mA maximum |
表示
- 特記ない場合、周囲温度25±5 °C、駆動電圧12 VDC で規定します。
項目 | 102R | 103R |
---|---|---|
表示素子 | LED 表示(フル 3 桁) | |
定格表示 | − 99.9 ~ 99.9kPa | − 100 ~ 999kPa |
倍率切換 | 最大11 種類切り換可能 | |
表示回数 | 約 4 回/秒 | |
負圧表示 | 赤色 LED 点灯 | |
表示精度 | ± 1 % |
スイッチ出力
- 特記ない場合、周囲温度25±5 °C、駆動電圧12 VDC で規定します。
形態 | NPN/PNP 2 点出力(トランジスタ・オープンコレクタ |
---|---|
出力モード | セパレート・モード/ ウインド・コンパレータ・モード切替可 |
スイッチ容量 | 30 V DC 100 mA maximum |
残留電圧 | 1.2 V maximum (NPN), 2.2 V maximum (PNP) |
動作表示 | 出力1(緑色LED), 出力2(赤色LED) 出力ON 時に点灯 |
応 差 | 0 ~ 300 counts(可変) |
繰返し精度 | ± 0.2 %F.S. ± 1 count |
応答性 | Approx. 5, 25, 250, 2500 ms 可変 |
アナログ出力
- 特記ない場合、周囲温度25±5 °C、駆動電圧12 VDC で規定します。
出力モード | 3 モード切替可能 |
---|---|
出力電圧 V zero : Pin=0, V span : Pin=0 〜Pin (H) |
1~5 V (G/V mode ZERO : 1 ± 0.2 V, SPAN : 4 ± 0.2 V R mode ZERO : 3 ± 0.2 V, SPAN : 2 ± 0.2 V ) 103R (R mode) ZERO : 1.36 ± 0.2 V SPAN : 3.64 ± 0.2 V |
インピーダンス | 10 kΩ |
分解能 | 1/204(約4.9mV/ 約0.123% F.S.) |
環境特性
試験項目 | 試験条件 | 変動量 |
---|---|---|
振動 | 10 ~ 500 Hz, 98.1 m/s2 or 1.5 mm P-P, 3 directions for 2 hours each |
圧力表示、スイッチ設定値、アナログ出力 それぞれ試験後最大 ± 2 %F.S. |
衝撃 | 490 m/s2 , 3 directions for 3 times each | |
耐湿性 | 40 °C, 90 ~ 95 %RH, 240 hrs | |
圧力サイクル | 0 ~ Rated pressure, 106 cycles |
※1 圧力表示値、スイッチ出力動作点、アナログ出力の各特性変動量
型式表示
PG - 35L- | 102 | R- | N | VC | B |
---|---|---|---|---|---|
シリーズ名 |
圧力レンジ 102:-100~100 kPa103:-100~1000 kPa |
指示方法 R:連成圧(負圧~正圧) |
スイッチ出力方式 N:NPN 出力 P:PNP 出力 |
継手形状 R:1/4 G2:G 1/4 VC:ガスケット継手 9/16 - 18 UNF |
ポート 空欄:垂直ポート B:背面ポート |
型式一覧表
型式 | 定格圧力 | 指示方式 | 継手形状 | ポート形状 | スイッチ出力方式 | CAD |
---|---|---|---|---|---|---|
PG-35L-102R-NR2 | −100~100 kPa | ゲージ圧 | R2 (R 1/4) | 垂直ポート | NPN | |
➡PG-35L-102R-PR2 | −100~100 kPa | ゲージ圧 | R2 (R 1/4) | 垂直ポート | PNP | |
PG-35L-103R-NR2 | −100~1000 kPa | ゲージ圧 | R2 (R 1/4) | 垂直ポート | NPN | |
➡ PG-35L-103R-PR2 | −100~1000 kPa | ゲージ圧 | R2 (R 1/4) | 垂直ポート | PNP | |
PG-35L-102R-NG2 | −100~100 kPa | ゲージ圧 | G2 (G 1/4) | 垂直ポート | NPN | |
➡PG-35L-102R-PG2 | −100~100 kPa | ゲージ圧 | G2 (G 1/4) | 垂直ポート | PNP | |
PG-35L-103R-NG2 | −100~1000 kPa | ゲージ圧 | G2 (G 1/4) | 垂直ポート | NPN | |
➡PG-35L-103R-PG2 | −100~1000 kPa | ゲージ圧 | G2 (G 1/4) | 垂直ポート | PNP | |
PG-35L-102R-NVC | −100~100 kPa | ゲージ圧 | VC (9/16-18 UNF) | 垂直ポート | NPN | |
➡PG-35L-102R-PVC | −100~100 kPa | ゲージ圧 | VC (9/16-18 UNF) | 垂直ポート | PNP | |
PG-35L-103R-NVC | −100~1000 kPa | ゲージ圧 | VC (9/16-18 UNF) | 垂直ポート | NPN | |
➡PG-35L-103R-PVC | −100~1000 kPa | ゲージ圧 | VC (9/16-18 UNF) | 垂直ポート | PNP | |
PG-35L-102R-NR2B | −100~100 kPa | ゲージ圧 | R2 (R 1/4) | 背面ポート | NPN | |
➡PG-35L-102R-PR2B | −100~100 kPa | ゲージ圧 | R2 (R 1/4) | 背面ポート | PNP | |
PG-35L-103R-NR2B | −100~1000 kPa | ゲージ圧 | R2 (R 1/4) | 背面ポート | NPN | |
➡ PG-35L-103R-PR2B | −100~1000 kPa | ゲージ圧 | R2 (R 1/4) | 背面ポート | PNP | |
PG-35L-102R-NG2B | −100~100 kPa | ゲージ圧 | G2 (G 1/4) | 背面ポート | NPN | |
➡PG-35L-102R-PG2B | −100~100 kPa | ゲージ圧 | G2 (G 1/4) | 背面ポート | PNP | |
PG-35L-103R-NG2B | −100~1000 kPa | ゲージ圧 | G2 (G 1/4) | 背面ポート | NPN | |
➡PG-35L-103R-PG2B | −100~1000 kPa | ゲージ圧 | G2 (G 1/4) | 背面ポート | PNP | |
PG-35L-102R-NVCB | −100~100 kPa | ゲージ圧 | VC (9/16-18 UNF) | 背面ポート | NPN | |
➡PG-35L-102R-PVCB | −100~100 kPa | ゲージ圧 | VC (9/16-18 UNF) | 背面ポート | PNP | |
PG-35L-103R-NVCB | −100~1000 kPa | ゲージ圧 | VC (9/16-18 UNF) | 背面ポート | NPN | |
➡PG-35L-103R-PVCB | −100~1000 kPa | ゲージ圧 | VC (9/16-18 UNF) | 背面ポート | PNP |
➡印の型式は受注生産です。
内部電気回路
アナログ出力モード
-
工場出荷時はGモードに設定されています。
スイッチ出力モード
注1.セパレートモードでは、設定1とSW1、設定2とSW2がそ れぞれ対応し動作します。
注2.ウインドコンパレータモードでは、SW1とSW2に共通の、 下限値(設定1)、上限値(設定2)で動作します。 (応差HはSW1 / SW2動作モード共通の設定です。)
外形寸法図
Unless otherwise specified tolerance : ± 0.5 (Unit: mm)
アクセサリー(別売品)
品名 | 型式名 | 内 容 |
---|---|---|
パネルホルダーセット | ACPG-003 | パネルホルダーカバー パネルホルダー パネルストッパー 2 個 |
ホルダーカバーセット (ゲージの操作面保護) |
ACPG-004 | パネルホルダーカバーパネルホルダー |
パネルホルダーセット・ホルダーカバーセット取付方法(別売品)
◆PG-30 • PG-35 • PG-35H • PG-35L • PG-75 パネルホルダーセット・ホルダーカバーセット
◆パネルホルダーセット
その他
- 大気圧導入口のホースについて
センサに水や油が大量にかかり、大気圧導入口からケース内部に入り込む恐れのある場合には、大気圧導入口にシリコンチューブなどを接続して他方を安全な所まで伸ばして下さい。
この際チューブが折れ曲がったり、先端がふさがれないようにして下さい。 - 配管時について
締め付けはスパナを継手の六角部にかけて行って下さい。決して本体のみをもって締め付けないで下さい。
特殊仕様品について
下記特殊仕様品の対応も可能です。詳細は営業担当者までお問い合わせ下さい。
型式 | 外形、その他特殊仕様 |
---|---|
PG-35L-103R-NVC-056(シサク) | 禁油仕様 |
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
