圧力センサ (module) P-3000S

P-3000S
ゲージ圧 / 絶対圧タイプ
P-3000S
差圧タイプ

P-3000S
ゲージ圧 / 絶対圧タイプ
P-3000S
差圧タイプ

お問い合わせ

●お求めの際は、セールスネットワークまたは次のWeb通販サイトをご利用ください。

ゲージ圧、差圧、絶対圧、3 タイプ揃った空圧用圧力トランスジューサ

FeaturesFeatures

非腐食性気体用
温度補償機能内蔵（0 ～ 50 °C）
3 タイプの圧力指示方式（ゲージ圧、差圧、絶対圧）
小型・軽量
プリント基板搭載タイプ

型式表示

P-3000S -	501	G-	02
シリーズ名	定格圧力 500：0~4.9 kPa {0~0.05 kgf/cm2} 101：0~9.81 kPa {0~0.1 kgf/cm2} 351：0~34.3 kPa {0~0.35 kgf/cm2} 501：0~49.0 kPa {0~0.5 kgf/cm2} 102：0~98.1 kPa {0~1 kgf/cm2} *502：0~490 kPa {0~5.0 kgf/cm2} 702：0~686 kPa {0~7.0kgf/cm2} ＊… 受注生産品	指示方式 G：ゲージ圧 D：差圧 A：絶対圧	温度特性 02：± 0.02 % F.S./°C 04：± 0.04 % F.S./°C 10：± 0.10 % F.S./°C

P-3000S -

501

G-

シリーズ名

定格圧力

500：0~4.9 kPa {0~0.05 kgf/cm2}
101：0~9.81 kPa {0~0.1 kgf/cm2}
351：0~34.3 kPa {0~0.35 kgf/cm2}
501：0~49.0 kPa {0~0.5 kgf/cm2}
102：0~98.1 kPa {0~1 kgf/cm2}
*502：0~490 kPa {0~5.0 kgf/cm2}
702：0~686 kPa {0~7.0kgf/cm2}

＊… 受注生産品

指示方式

G：ゲージ圧
D：差圧
A：絶対圧

温度特性

02：± 0.02 % F.S./°C
04：± 0.04 % F.S./°C
10：± 0.10 % F.S./°C

型式一覧表

型式	指示方式	定格圧力 kPa {kgf/cm2}	温度特性	CAD
P-3000S-500G-04	ゲージ圧	0 ~ 4.9{0 ~ 0.05}	± 0.04 % F.S./°C	3D CAD（Any Model）
P-3000S-101G-04	ゲージ圧	0 ~ 9.81{0 ~ 0.1}	± 0.04 % F.S./°C	3D CAD（Any Model）
P-3000S-101G-10	ゲージ圧	0 ~ 9.81{0 ~ 0.1}	± 0.1 % F.S./°C	3D CAD（Any Model）
P-3000S-501G-02	ゲージ圧	0 ~ 49.0{0 ~ 0.5}	± 0.02 % F.S./°C	3D CAD（Any Model）
P-3000S-501G-04	ゲージ圧	0 ~ 49.0{0 ~ 0.5}	± 0.04 % F.S./°C	3D CAD（Any Model）
P-3000S-501G-10	ゲージ圧	0 ~ 49.0{0 ~ 0.5}	± 0.1 % F.S./°C	3D CAD（Any Model）
P-3000S-102G-02	ゲージ圧	0 ~ 98.1{0 ~ 1}	± 0.02 % F.S./°C	3D CAD（Any Model）
P-3000S-702G-02	ゲージ圧	0 ~ 686{0 ~ 7.0}	± 0.02 % F.S./°C	3D CAD（Any Model）
P-3000S-102G-04	ゲージ圧	0 ~ 98.1{0 ~ 1}	± 0.04 % F.S./°C	3D CAD（Any Model）
P-3000S-102G-10	ゲージ圧	0 ~ 98.1{0 ~ 1}	± 0.1 % F.S./°C	3D CAD（Any Model）
➡P-3000S-502G-04	ゲージ圧	0 ~ 490{0 ~ 5.0}	± 0.04 % F.S./°C	3D CAD（Any Model）
P-3000S-101D-04	差圧	0 ~ ± 9.81{0 ~ ± 0.1}	± 0.04 % F.S./°C	3D CAD（Any Model）
P-3000S-101D-10	差圧	0 ~ ± 9.81{0 ~ ± 0.1}	± 0.1 % F.S./°C	3D CAD（Any Model）
P-3000S-501D-02	差圧	0 ~ ± 49.0{0 ~ ± 0.5}	± 0.02 % F.S./°C	3D CAD（Any Model）
P-3000S-501D-04	差圧	0 ~ ± 49.0{0 ~ ± 0.5}	± 0.04 % F.S./°C	3D CAD（Any Model）
P-3000S-501D-10	差圧	0 ~ ± 49.0{0 ~ ± 0.5}	± 0.1 % F.S./°C	3D CAD（Any Model）
P-3000S-102D-02	差圧	0 ~ ± 98.1{0 ~ ± 1}	± 0.02 % F.S./°C	3D CAD（Any Model）
P-3000S-102D-04	差圧	0 ~ ± 98.1{0 ~ ± 1}	± 0.04 % F.S./°C	3D CAD（Any Model）
P-3000S-102D-10	差圧	0 ~ ± 98.1{0 ~ ± 1}	± 0.1 % F.S./°C	3D CAD（Any Model）
P-3000S-351A-04	絶対圧	0 ~ 34.3{0 ~ 0.35}	± 0.04 % F.S./°C	3D CAD（Any Model）
P-3000S-351A-10	絶対圧	0 ~ 34.3{0 ~ 0.35}	± 0.1 % F.S./°C	3D CAD（Any Model）
P-3000S-102A-04	絶対圧	0 ~ 98.1{0 ~ 1}	± 0.04 % F.S./°C	3D CAD（Any Model）
P-3000S-102A-10	絶対圧	0 ~ 98.1{0 ~ 1}	± 0.1 % F.S./°C	3D CAD（Any Model）

➡は受注生産品です。お求めの際は個別にお問い合わせください。

標準仕様

動作温度	− 20 ~ 100°C
補償温度	0 ~ 50°C
動作湿度	35 ~ 85%RH（結露ないこと）
保存温度	−40 ~ 120°C（大気圧、湿度 65 %RH 以下）

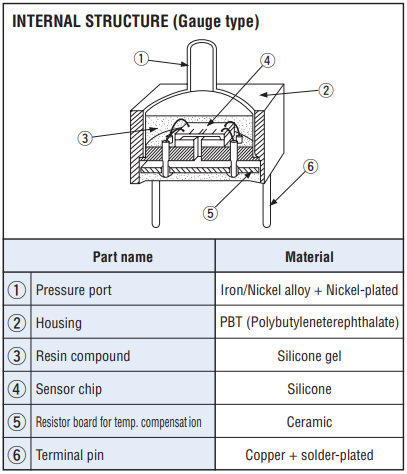

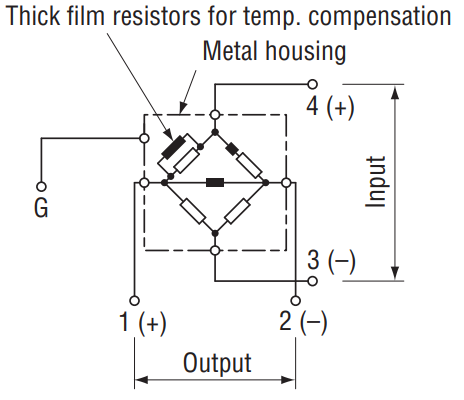

ブリッジ抵抗	4700 Ω± 30 %
適用媒体	非腐食性気体
絶縁抵抗	100MΩ minimum (50 V DC)
耐電圧	50 V AC, 60 s（リーク電流 1 mA 以下）

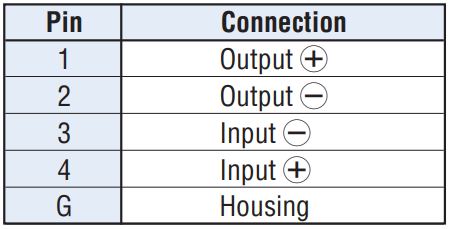

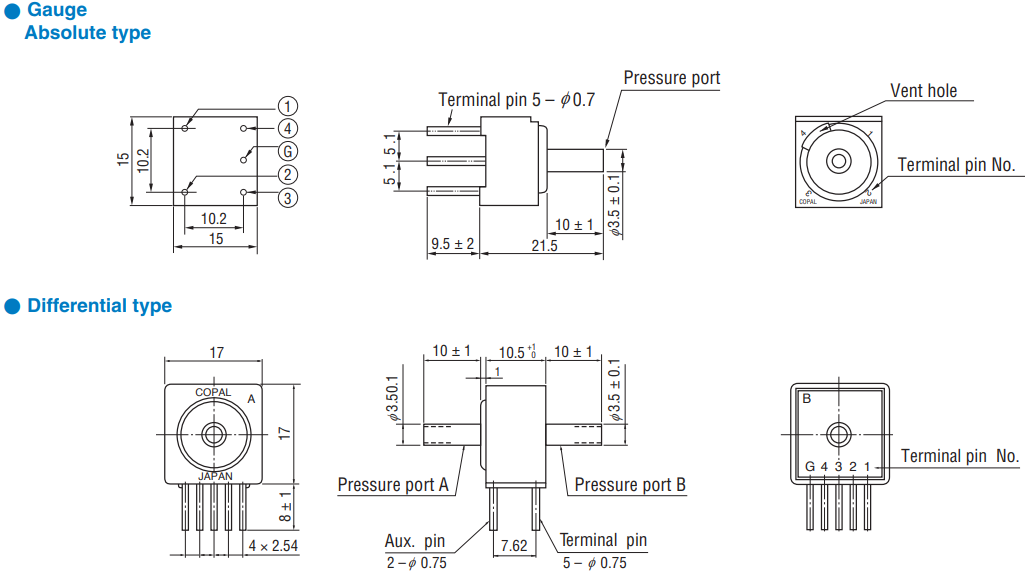

圧力ポート	φ 3.5mm
駆動電流	1.5mA DC（定電流）

アナログ出力

型式	オフセット電圧	スパン電圧	直線性／ヒステリシス	温度特性（基準温度25 °C）	応答速度
P-3000S-500G	± 3mV	70 ± 30mV	± 0.5%F.S.	± 0.04%F.S./°C	Approx.1 ms
P-3000S-101G		50 ± 20mV	± 0.3%F.S.	± 0.04/0.1%F.S./°C
P-3000S-501G		100 ± 30mV	± 0.25%F.S.	± 0.02/0.04/0.1%F.S./°C
P-3000S-102G				± 0.02/0.04/0.1%F.S./°C
P-3000S-502G				±0.04%F.S./°C
P-3000S-702G			± 0.5%F.S.	±0.02%F.S./°C
P-3000S-101D		50 ± 20mV	± 0.3%F.S.	± 0.04/0.1%F.S./°C
P-3000S-501D		100 ± 30mV		± 0.02/0.04/0.1%F.S./°C
P-3000S-102D		100 ± 30mV		± 0.02/0.04/0.1%F.S./°C
P-3000S-351A	± 5mV	80 ± 40mV	± 0.5%F.S.	± 0.04/0.1%F.S./°C
P-3000S-102A	± 5mV	80 ± 40mV	± 0.5%F.S.	± 0.04/0.1%F.S./°C

環境特性

試験項目	試験方法（条件　25 ± 5 °C）	変動量
振動	10 ~ 500 Hz, 1.5 mm maximum/98.1 m/s², 3 directions for 2 hours each	オフセット電圧／スパン電圧それぞれ最大 ± 1 %F.S.
衝撃	981 m/s², 3 directions for 3 times each
圧力サイクル	0 ～定格圧力, 10⁶ cycles
耐湿性	40 °C, 90 ~ 95 %RH, 240 hrs.
