設定用ポテンショメータ JP-30B
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
サーメット抵抗素子の使用により低価格化を実現
FeaturesFeatures
-

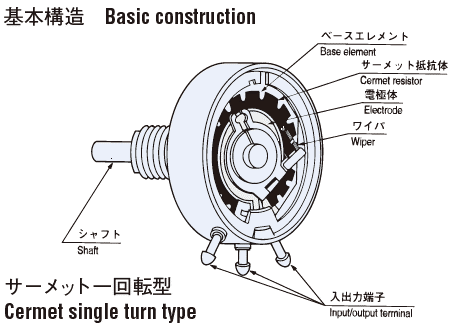

サーメット１回転型
-
低価格（当社比）
-
高分解度（理論的に無限小）
-
RoHS 指令対応
標準仕様
| 抵抗値許容差 | ± 2% |
|---|---|
| 分解度 | 理論的に無限小 |
| 単独直線度 | ± 0.5% |
| 有効電気的回転角度 | 300° ± 1° |
| 機械的回転角度 | 300° +20°-0° |
| 定格電力（40℃において） | 1.5W |
| 絶縁耐圧 | 1000 Vrms 1 min |
| 絶縁抵抗 | 1000 MΩ minimum(at DC500 V) |
| 回転トルク | 2.94 ~ 14.7 {30 ~ 150} mN·m {gf·cm} maximum |
| ストッパ強度 | 0.490 {5} N·m {kgf·cm}maximum |
| 摺動ノイズ | 全抵抗値の2 % または100 Ω のいずれか大きい方 |
| 抵抗温度係数 | ± 150 10-6/°C |
| 使用温度範囲 | − 55 ~ 85°C |
| 軸の許容回転数 | 150 r/min |
| 回転寿命 | 10 万サイクル |
| 質 量 | Approx. 26g |
| ネジ締め強度 | 0.98 N·m {10 kgf·cm} maximum |
※端子のはんだ付けは380 °C 3秒以内で行い不必要な熱を加えないようにお願い 致します。またその際、端子に外力を加えない方法で作業をしてください。
型式表示
| J P - 3 0B- | 1 k |
|---|---|
|
シリーズ名 JP-30B：設定用 |
公称抵抗値（Ω） 500, 1 k, 2 k, 5 k, 10 k, 20 k, 50 k, 100 k |
型式一覧表
| 型 式 | 公称抵抗値 |
|---|---|
| JP-30B 500 | 500 Ω |
| JP-30B 1 k | 1 kΩ |
| JP-30B 2 k | 2 kΩ |
| JP-30B 5 k | 5 kΩ |
| JP-30B 10 k | 10 kΩ |
| JP-30B 20 k | 20 kΩ |
| JP-30B 50 k | 50 kΩ |
| JP-30B 100 k | 100 kΩ |
標準抵抗値・定格電圧・定格電流
| 抵抗値 | 定格電圧 | 定格電流 |
|---|---|---|
| 500Ω | 27.3 V | 54.7 mA |
| 1 kΩ | 38.7 V | 38.7 mA |
| 2 kΩ | 54.7 V | 27.3 mA |
| 5 kΩ | 86.6 V | 17.3 mA |
| 10kΩ | 122 V | 12.2 mA |
| 20 kΩ | 173 V | 8.66 mA |
| 50 kΩ | 273 V | 5.47 mA |
| 100 kΩ | 387 V | 3.87 mA |
定格電力軽減曲線
外形寸法図
Unless otherwise specified, tolerance: ± 0.5 (Unit: mm)
環境関連書類
