パネル防水ロッカースイッチ CL-LB
-
●お求めの際は、セールスネットワーク をご利用ください。
コクピット用ファンクションオペレーションスイッチとして最適
-
- ●
- 受注生産品につき、別途お問い合わせください
- パネル防水 IP68相当品
- 多機能、多用途ファンクションスイッチ
- 人間工学的な見地から操作性を追及したアクチュエータを採用
- 照光式もラインナップ
◆アプリケーション
- 建設機械・車載・船舶
型式表示
※代表仕様を記載していますが、全て受注生産品となります。

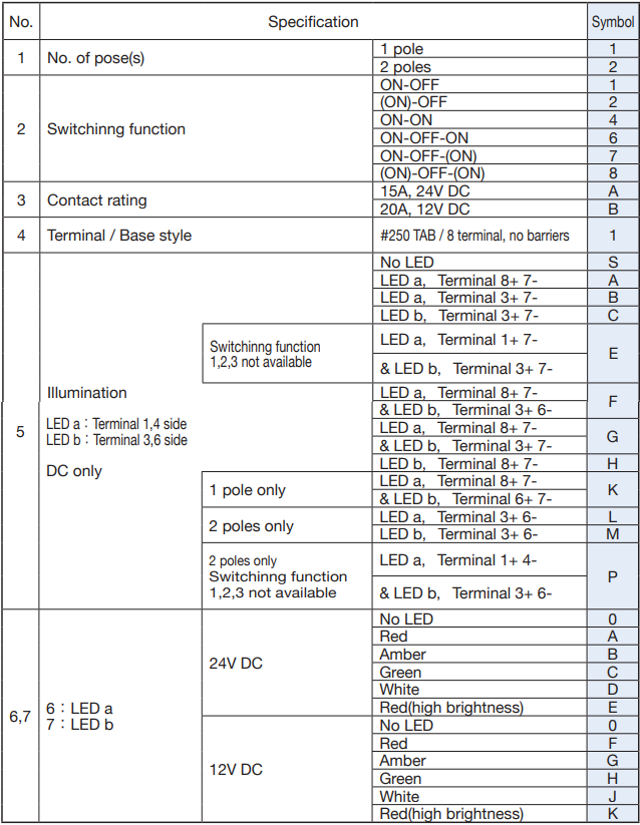

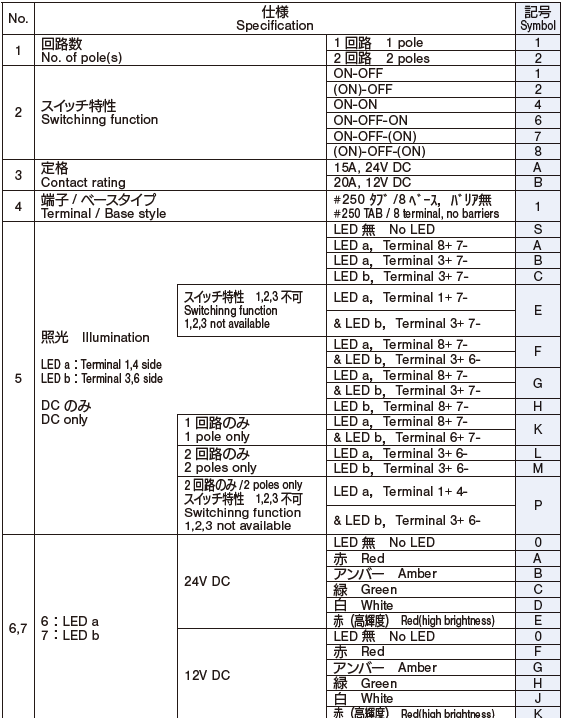

| CL-LB- | １ | １ | A | 1- | S | ０ |
|---|---|---|---|---|---|---|
|
シリーズ名 |
1. 回路数 |
2. スイッチ特性 |
3. 定格 |
4. 端子/ベースタイプ |
5. 照光 |
6. LED a |
| 0- | 21 | A0- | 0- | ＊＊ | ||
|
7. LED b |

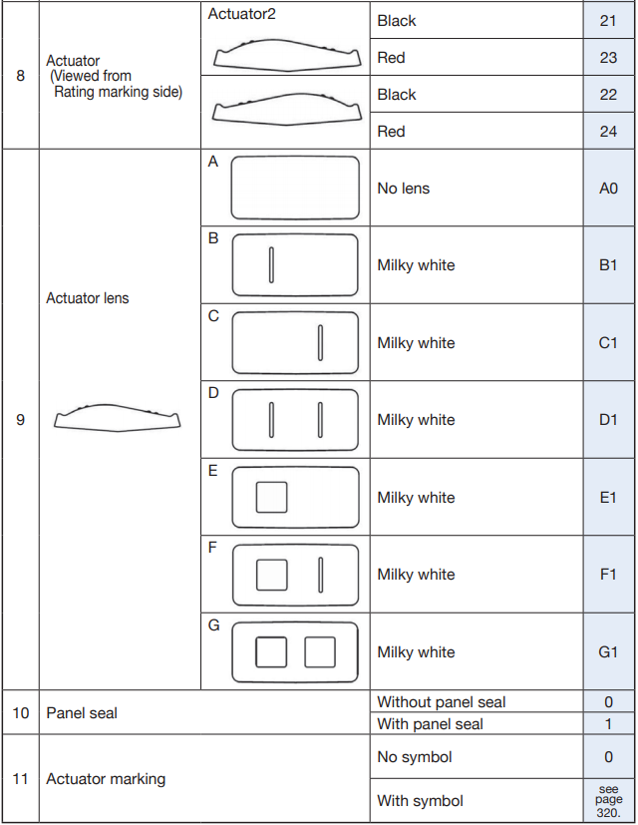

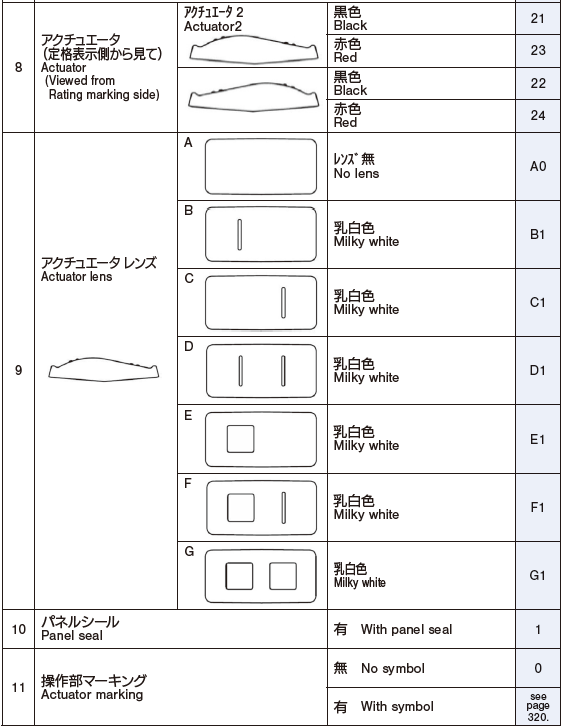

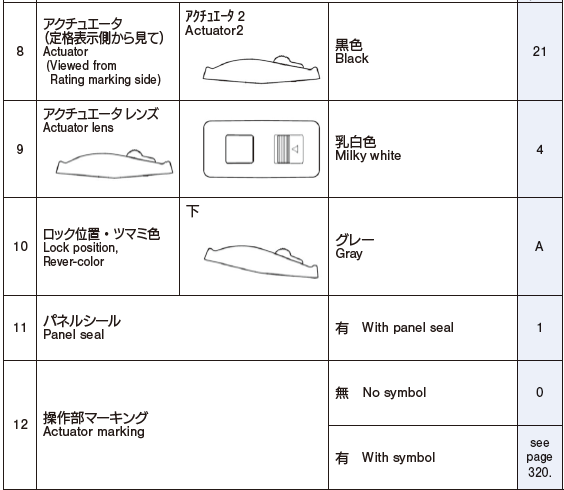

8. アクチュエータ |
9. アクチュエータレンズ |
10.パネルシール |
11. 操作部マーキング |

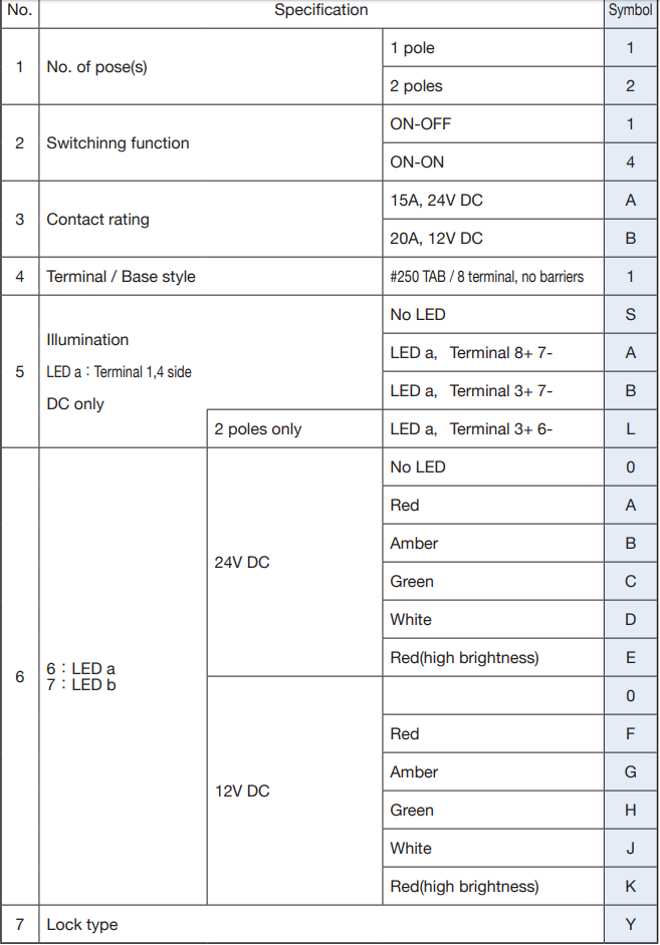

◆ロック付きタイプ

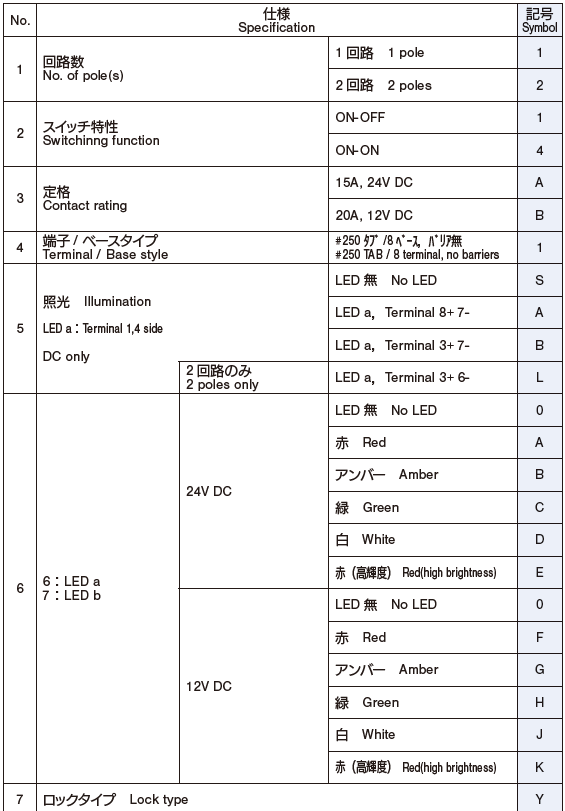

| CL － LB- | １ | 4 | A | 1- | A | C |
|---|---|---|---|---|---|---|
|
シリーズ名 |
1. 回路数 |
2. スイッチ特性 |
3. 定格 |
4. 端子/ベースタイプ |
5. 照光 |
6. LED a |
| Y- | 21 | 4 | A- | 1- | ＊＊ | |
|
7. ロック付き |

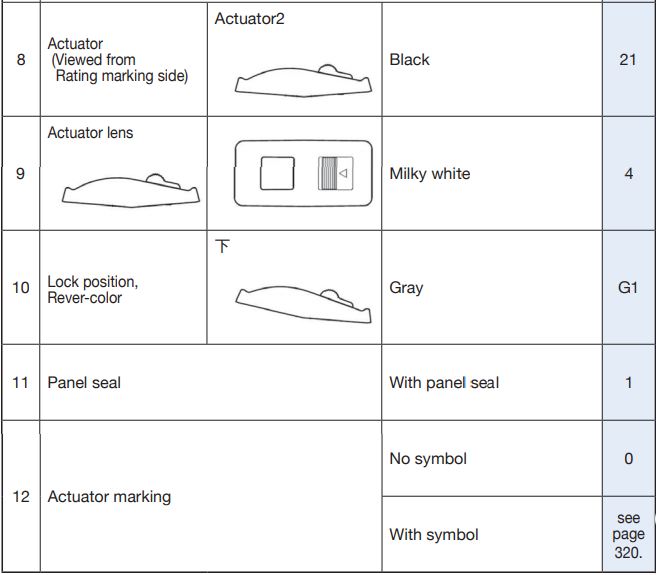

8. アクチュエータ |
9. アクチュエータレンズ |
10. ロック位置・ツマミ色 |
11. パネルシール |
12. 操作部マーキング |
標準仕様
| 使用温度範囲 | -40-+85 ℃ |
|---|---|
| 保存温度範囲 | -40-+85 ℃ |
| 保護構造 | パネル防水 ( IP68相当） |
| 回路数 | 1回 路 2回 路 |
| スイッチ特性 | ON - OFF 標準タイプ (ON) ‒ OFF 標準タイプ ON ‒ ON 標準タイプ ON － OFF ‒ ON 標準タイプ ON － OFF － (ON) 標準タイプ (ON) － OFF － (ON) 標準タイプ ON ‒ OFF ロックタイプ ON ‒ ON ロックタイプ |
電気的特性
| 接点定格 | 15A, 24VDC （抵抗負荷） 20A, 12VDC （抵抗負荷） 100mA, 5VDC （最小定格) |
|---|---|
| 初期接触抵抗 | 10mΩ以下 (2-4VDC, 1A) |
| 絶縁抵抗 | 50MΩ以上 (DC 500V) |
| 耐電圧 | AC 1,500V 50-60Hz 1分間 |
耐久性能
| 耐久性 （負荷寿命） | 50,000 cycles ( 定格電流） 開閉速度 ： 7.5回 ／1 分 |
|---|---|
| 耐久性 （機械寿命） | 150,000 cycles 開閉速度 ： 30 回／ 1分 |
環境特性
| 耐振性 | 振幅1.5 mm (全振幅) or 加速度98 m/s2 |
|---|---|
| 耐衝撃性 | 294 m/s2, 11 ms 6 directions for 3 times each |
| 温度／湿度サイクル | 10 ~ 65 ℃ ,相対湿度 0 ~ 96 %, 24 h for 10 cycles |
| 耐熱性 | 85 ℃, 16 h |
| 耐寒性 | −40 ℃, 16 h |
| 温度サイクル | −55 ℃ (0.5 h) ~ 85 ℃ (0.5 h), 5 cycles |
| 耐腐食性（塩水噴霧） | 35℃±2℃ , 塩水濃度 5±1% (mass ratio), 噴霧圧力 68.6~176kPa, 噴霧 48h |
機械的特性
|
切換角度 |
2 Positions: 18 ° 3 Positions : 9 ° |
|---|---|
|
作動力 |
0.3 ～10 N |
|
操作部強度 |
静止荷重 印加時間 60S |
| ロック強度(ロックタイプ) | 静止荷重: 98 N 印加時間：60S ロック状態で先端に荷重を印加 |
照光部特性
●LED最大定格
|
項目 | 記号 | LED | 単位 | ||||
|---|---|---|---|---|---|---|---|
| 赤 | アンバー | 緑 | 白 | 赤 (高輝度) | |||
| 順電流 | IF | 30 | 30 | 30 | 20 | 30 | mA |
| 逆電圧 | VR | ５ | ５ | ５ | ５ | ５ | V |
●LED電気的特性
|
項目 |
記号 | LED |
単位 | |||||
|---|---|---|---|---|---|---|---|---|
| 赤 | アンバー | 緑 | 白 | 赤 (高輝度) | ||||
| 順電圧 | IF | TYP. | 1.9 | 1.9 | 1.9 | 2.9 | 1.9 | mA |
| MAX. | 2.4 | 2.4 | 2.6 | 3.4 | 2.4 | V | ||
●抵抗値
製品内部でLEDと直列に接続されております。
|
項目 | LED |
単位 | ||||
|---|---|---|---|---|---|---|
| 赤 | アンバー | 緑 | 白 | 赤 (高輝度) | ||
| 抵抗値（24VDC） | 10 | 10 | 2.4 | 10 | 2.4 | kΩ |
| 抵抗値（12VDC） | 4.7 | 4.7 | 1.1 | 4.7 | 1.1 | kΩ |

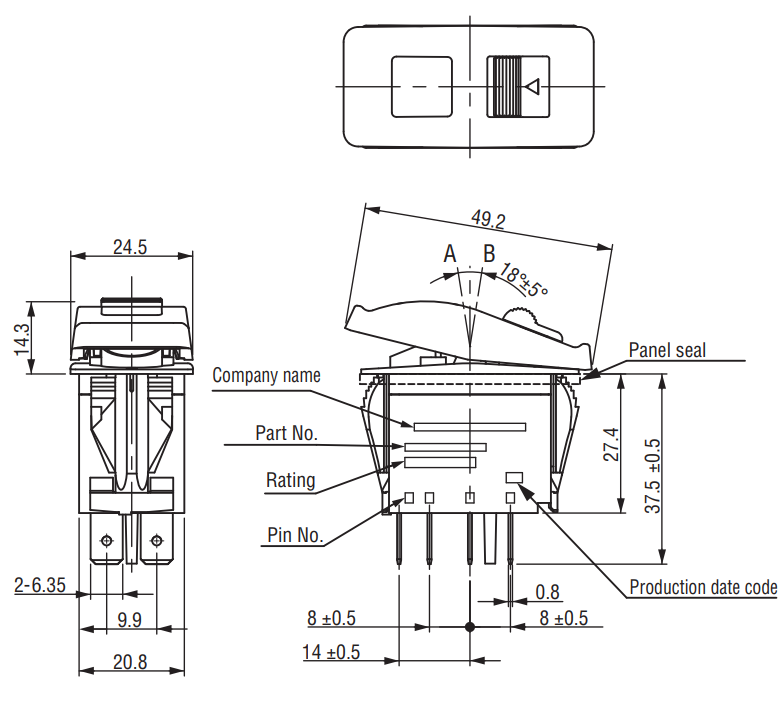

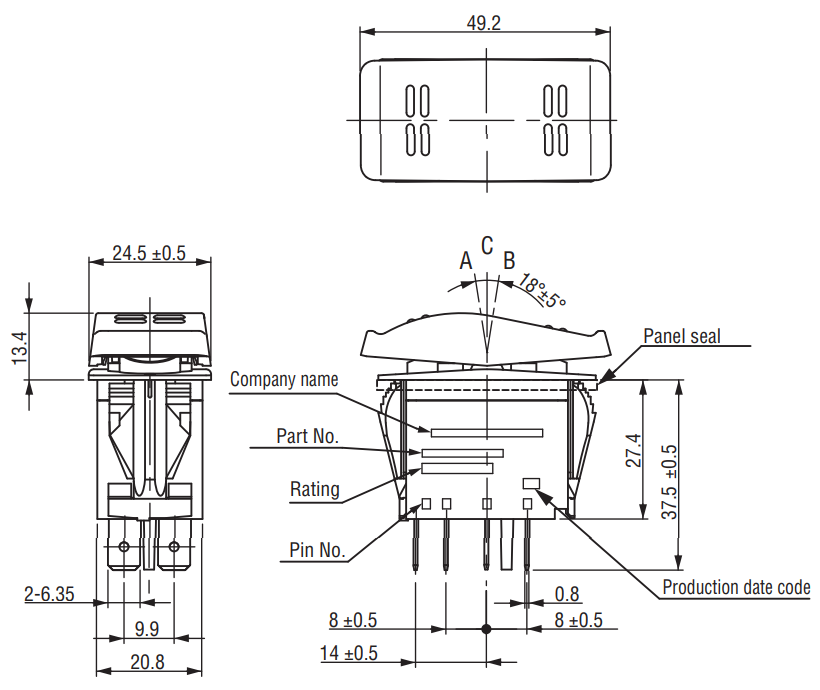

外形寸法図
●標準タイプ
※端子の有無は回路数、スイッチ特性、照光回路により異なります。
●ロックタイプ

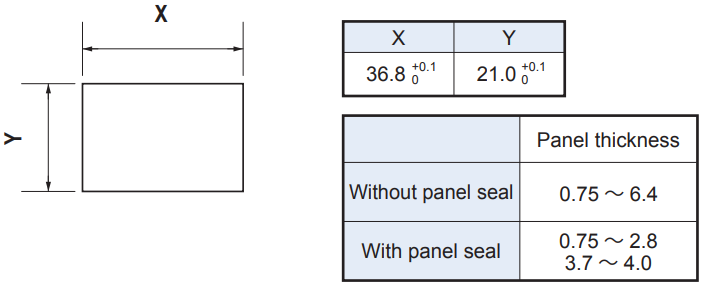

パネル抜孔寸法
回路特性

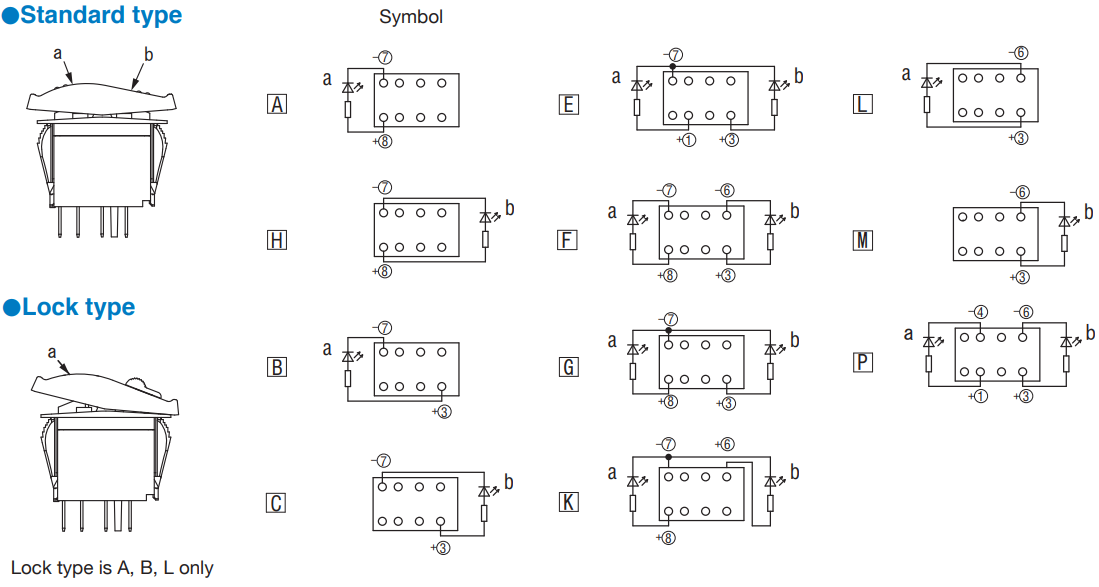

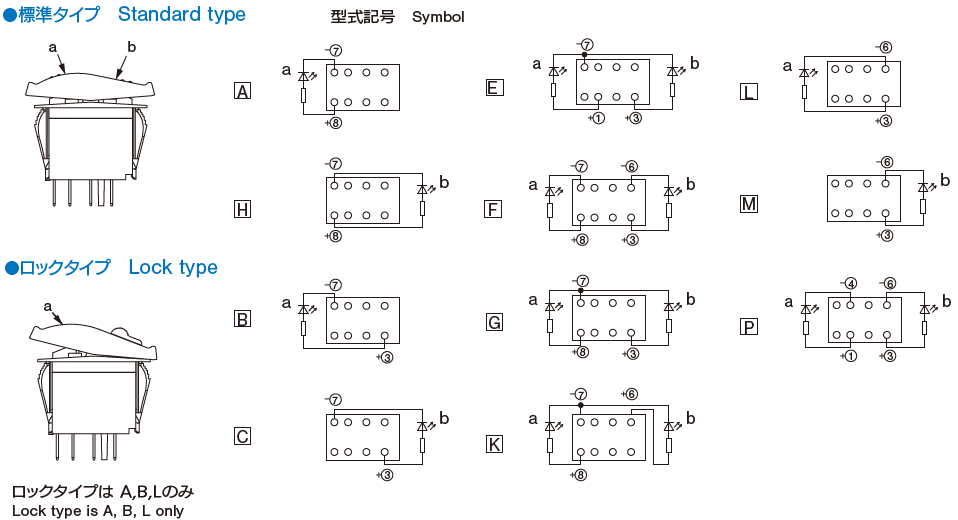

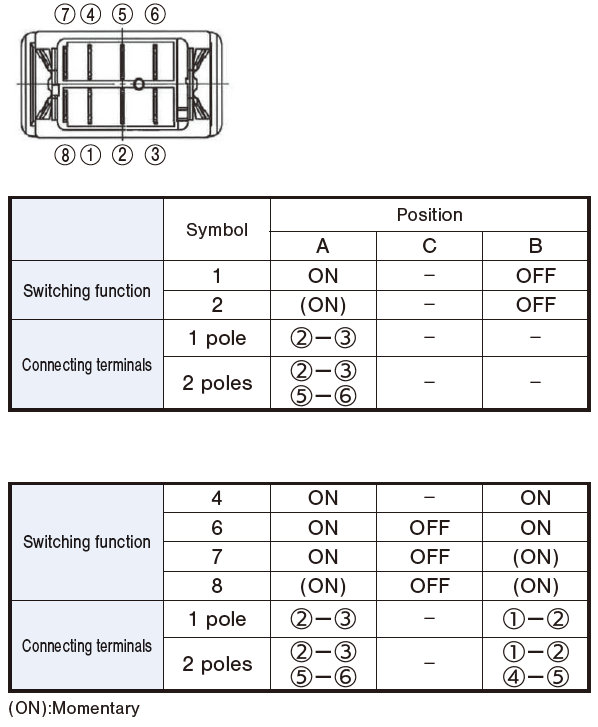

照光位置、内部接続図

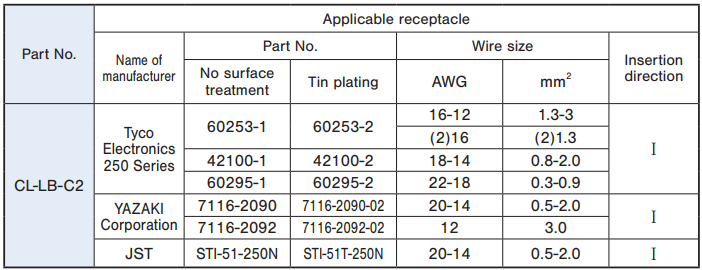

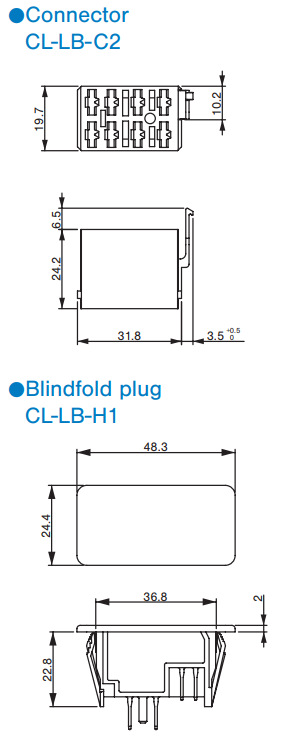

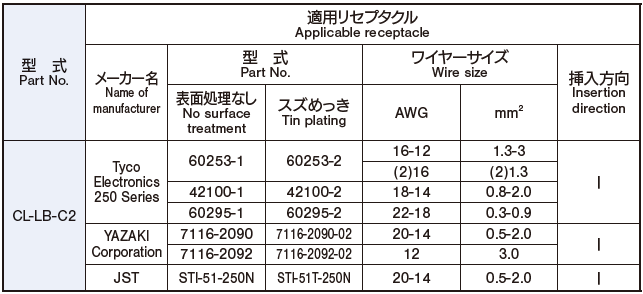

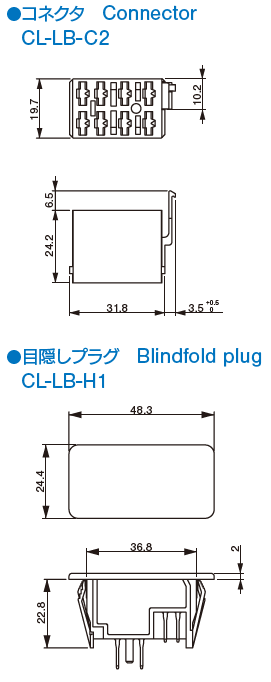

アクセサリ

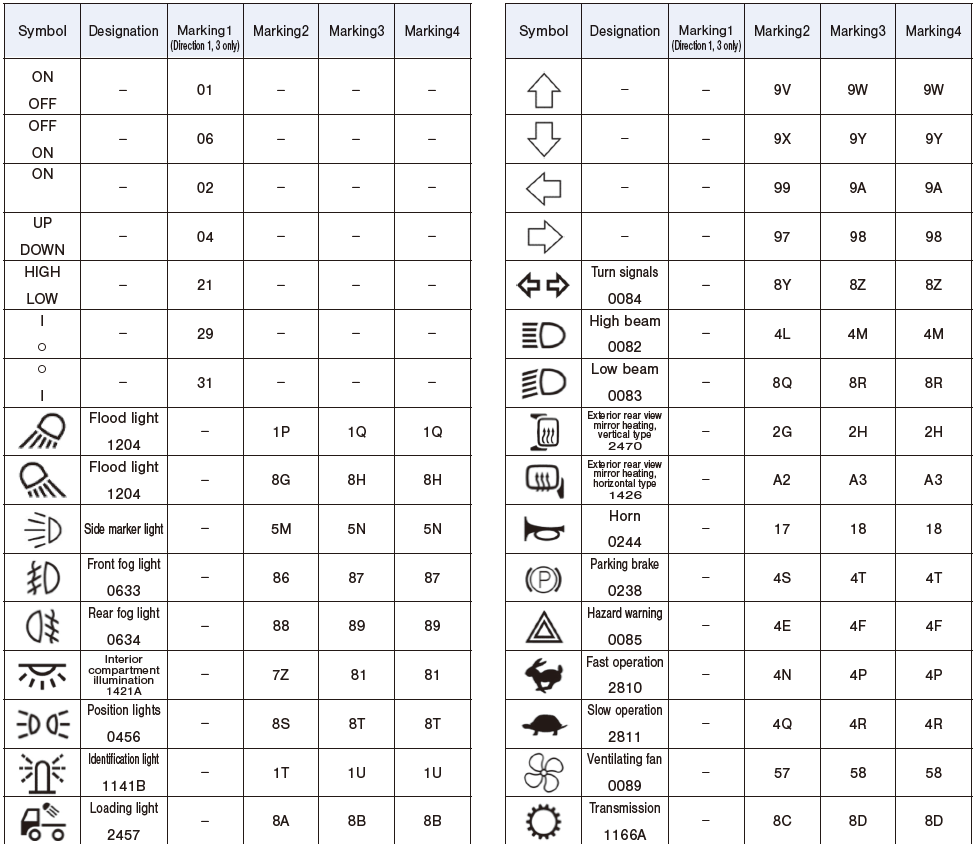

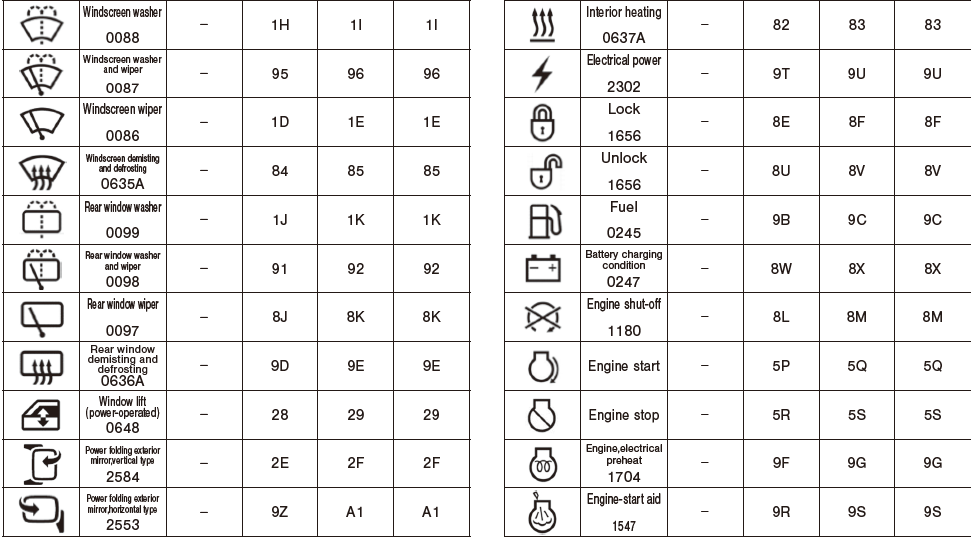

マーキングシンボル
包装仕様
● 本製品は5個単位でのご注文をお願いいたします。
環境関連書類
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
