ロータリセレクタスイッチ MRB
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
洗浄可能超小形ロータリースイッチ
FeaturesFeatures
-
高接触信頼性です。（ツインコンタクト方式）
-
各種回路の選択が自由にできます。
-
完全密封構造により、環境汚染から接点を保護します。
-
丸洗い洗浄が可能です。
-
接触部および端子部は、金メッキが施してありますので、微小電流領域での使用に最適です。
標準仕様
| 定格 | 0.4VA以下（DC12V以下） |
|---|---|
| 初期接触抵抗 | 200mΩ以下（AC200μV 1.5mA） |
| 耐電圧 | AC250V 1分間 |
| 絶縁抵抗 | 100MΩ以上 （ DC100V） |
| 電気的寿命 | 10,000回 （1往復で1回） |
| 作動力 | 1.96～5.88N・cm |
| 使用温度範囲 | －20～＋70℃ |
| 保存温度範囲 | －40～＋85℃ |
型式一覧表
| 型式 | 回路 | スイッチ特性 | 備考 |
|---|---|---|---|
| ★MRB1－3－Z | 1回路3接点 | ON-ON-ON | シャフトは360°全回転です。 |
型式表示
| MRB | 1- | 3- | Z | |
|---|---|---|---|---|
|
シリーズ名 |
回路数
|
接点数
|
|
|
◆スイッチ特性

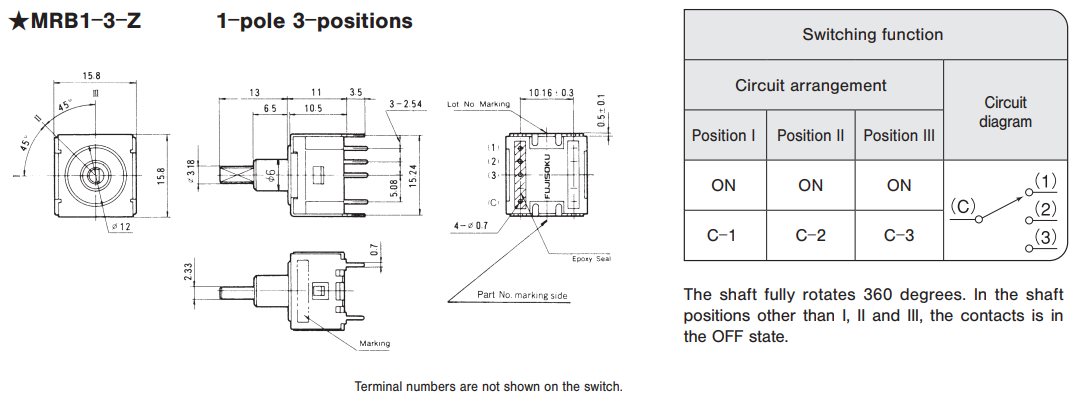

外形寸法図
(Unit:mm)
プリント基板孔あけ寸法
別売り付属部品
取扱注意事項
はんだ付け仕様
- 手付け／装置： はんだゴテ 360℃, Max.; 3 seconds, Max.
- フローライン／ 装置：噴流式または浸漬式 275℃, Max.; 6 seconds, Max. ・プリヒートは80～120℃以下、120秒以内での作業をお願いします。
- 共通ランドに2端子以上はんだ付けする 場合は、ソルダーレジストで 独立させてください。
洗浄仕様
- 溶剤は、フッソ系またはアルコール系のものを、ご使用ください。
- 超音波洗浄はできません。
取り付けについて
- プリント基板はφ1 孔のものを使用してください。
- プリント基板取り付け前に端子は曲げないでください。
- スイッチを取り付けた後、スイッチのツマミなどに装置の重量がかかるような置き方は避けてください。
- ツマミには、29.4N｛3kgf｝を越える荷重を加えないでください。
環境関連書類
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
