トリマポテンショメータ FT-63
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
ローコスト汎用タイプ
FeaturesFeatures
- 密閉構造 (洗浄可能)
- 高温・高湿の環境特性に優れる
- 自動実装・自動調整対応
- 高周波領域での特性向上 (当社比)
- 含有化学物資調査を chemSHERPA 指定形式で取得できます
- 型式一覧表より chemSHERPA-AI をダウンロード
電気的特性
| 定格電力 | 0.5 W (70 °C) 0 W (125 °C) |
|---|---|
| 公称抵抗値範囲 | 10 ~ 2 MΩ |
| 抵抗値許容差 | ± 10 % |
| 抵抗変化特性 | 直線性 (B) |
| 最大入力電圧 | DC200 V 又は定格電力の何れか小さい方 |
| 最大ワイパ電流 | 定格電力による |
| 有効電気的回転角度 | 220 ° (1 turn) |
| 残留抵抗値 | 1 % 又は2 Ω の何れか大きい方以下 |
| 接触抵抗変化 C.R.V. | 2 % 又は3 Ω の何れか大きい方以下 |
| 使用温度範囲 | － 55 ~ 125 °C |
| 抵抗温度係数 | 10Ω ~ 20Ω : ± 150 10-6/°C maximum 50Ω ~ 2 MΩ : ± 100 10-6/°C maximum |
| 絶縁抵抗 | 1000 MΩ minimum (DC500 V) |
| 絶縁耐圧 | AC900 V, 60 s |
| 質量 | Approx. 0.52 g (FT-63EP, EV) Approx. 0.66 g (FT-63ES, EH, EX, EN) |
機械的特性
| 機械的回転角度 | 260° (1 turn) |
|---|---|
| 回転トルク | 20 mN·m {204 gf·cm} maximum |
| 回転止強度 | 50 mN·m {510 gf·cm} minimum |
| 回転寿命 | 100 cycles [ Δ R/R ≦ ± (2 Ω +3 %)] |
| 操作部の押し強さ | 10 N {1.02 kgf} minimum |
| はんだ付け性 | 245 ± 3 °C, 2 ~ 3 s |
| 端子強度 | 10 N {1.02 kgf} minimum（引張り強さ） |
環境特性
| 試験項目 | 試験条件 | 仕様 |
|---|---|---|
| 熱衝撃 | -65~125 °C (0.5 h), 5 cycles | [ΔR/R ≦ 1%] [S.S. ≦ 1%] |
| 耐湿性 | -10~65 °C (相対湿度 80~98%), 10 cycles, 240 h | [ΔR/R ≦ 2%] |
| 耐衝撃性 | 981 m/s2, 6 ms 6 directions for 3 times each | [ΔR/R ≦ 1%] [S.S. ≦ 1%] |
| 耐振動性 | 振幅 1.52 mm or 加速度 196 m/s2, 10~2000 Hz, 3 directions, 12 times each | [ΔR/R ≦ 1%] [S.S. ≦ 1%] |
| 負荷寿命 | 70 °C, 0.5 W, 1000 h | [ΔR/R ≦ 3 %] [S.S. ≦ 1 %] |
| 低温動作 | −55 °C, 2 h | [ΔR/R ≦ 2%] [S.S. ≦ 2%] |
| 高温放置 | 125 °C, 250 h | [ΔR/R ≦ 3%] [S.S. ≦ 2%] |
| 耐水・密閉性 | 85 °C, 60 s | もれ無し (連続気泡無し) |
| はんだ耐熱性 | フロー：260 ± 3 °C, 5 ~ 6 s, two times maximum 手はんだ： 380 ± 10 °C, 3 ~ 4 s |
[ΔR/R ≦ 1%] |
Δ R/R: 全抵抗値変化
S.S.: 設定安定度
最大入力定格
| 公称抵抗値(Ω) | 抵抗値記号 | 最大入力電圧(V) | 最大ワイパ電流(mA) |
|---|---|---|---|
| 10※ | 100 | 2.24 | 223 |
| 20※ | 200 | 3.16 | 158 |
| 50 | 500 | 5.00 | 100 |
| 100 | 101 | 7.07 | 70.7 |
| 200 | 201 | 10.0 | 50.0 |
| 300 | 301 | 12.2 | 40.8 |
| 500 | 501 | 15.8 | 31.6 |
| 1k | 102 | 22.4 | 22.4 |
| 2k | 202 | 31.6 | 15.8 |
| 3k | 302 | 38.7 | 12.9 |
| 5k | 502 | 50.0 | 10.0 |
| 10k | 103 | 70.7 | 7.07 |
| 20k | 203 | 100 | 5.00 |
| 30k | 303 | 122 | 4.08 |
| 50k | 503 | 158 | 3.16 |
| 100k | 104 | 200 | 2.00 |
| 200k | 204 | 200 | 1.00 |
| 300k | 304 | 200 | 0.66 |
| 500k | 504 | 200 | 0.40 |
| 1M | 105 | 200 | 0.20 |
| 2M | 205 | 200 | 0.10 |
※ 公称抵抗値10 Ω品, 20 Ω品は受注生産となります。
型式表示
| FT-63 | E | T | V | 5kΩ | (502) |
|---|---|---|---|---|---|
|
シリーズ名 |
端子 E: 無鉛めっき品 (鉛フリー対応) |
包装形態 T: テーピング (つづら折り) 空欄: ポリ袋 |
製品形状※1 P: 上面調整 S: 側面調整 V: 上面調整 X: 側面調整 H: 側面調整 N: 側面調整 |
抵抗値 |
抵抗値記号 |
※1) 製品形状の別は、後項の外形寸法図をご参照ください。
| 公称抵抗値 | 10Ω*, 20Ω*, 50Ω, 100Ω, 200Ω, 300Ω, 500Ω, 1kΩ, 2kΩ, 3kΩ, 5kΩ, 10kΩ, 20kΩ, 30kΩ, 50kΩ, 100kΩ, 200kΩ, 300kΩ, 500kΩ, 1MΩ, 2MΩ |
|---|
次の型式一覧表に示します型式に、上記公称抵抗値すべての組み合せを用意しております。抵抗値記号は、上記にある最大入力定格の表をご参照ください。
型式一覧表
含有化学物資調査用成分表（chemSHERPA-AI）やCADのダウンロードには、ログイン（HP会員登録）が必要です。本シリーズでは、各chemSHERPAボタンクリック後のモーダルウィンドウより、最新Ver. 2.10.00と従前Ver. 2.09.00の選択が可能です。
| 型式 | 調整方向 | 包装形態 | 包装数量 | 含有化学物資調査 | CAD | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FT-63ETP | 上面調整 | テーピング (つづら折) | 1000 pcs./reel |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
| FT-63ETV | 上面調整 | テーピング (つづら折) | 1000 pcs./reel |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
| FT-63ETS | 側面調整 | テーピング (つづら折) | 1000 pcs./reel |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
| FT-63ETH | 側面調整 | テーピング (つづら折) | 1000 pcs./reel |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
| FT-63EP | 上面調整 | ポリ袋 | 100 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
| FT-63EV | 上面調整 | ポリ袋 | 100 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
| FT-63ES | 側面調整 | ポリ袋 | 100 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
| FT-63EX | 側面調整 | ポリ袋 | 100 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
| FT-63EH | 側面調整 | ポリ袋 | 100 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
| FT-63EN | 側面調整 | ポリ袋 | 100 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
※
テーピング仕様は、切り売りしませんので、リール単位でのご注文をお願い致します。
外形寸法図
Unless otherwise specified, tolerance: ± 0.3 (Unit: mm)
★ X 型と1 番、3 番端子の配置が異なります。
包装仕様
〈テーピングの包装仕様〉
テーピングは 1000 個 / テーピング単位の包装となります。
1000 個単位（1000 個、2000 個、3000 個…）でのご注文をお願い致します。
テーピングの箱詰め品は、1000 個ごとにつづら折り箱に包装致します。
〈ポリ袋の包装仕様〉
ポリ袋での最小包装は、100個/袋となります。
ポリ袋の箱詰めは、1000 個を製品箱に包装致します。

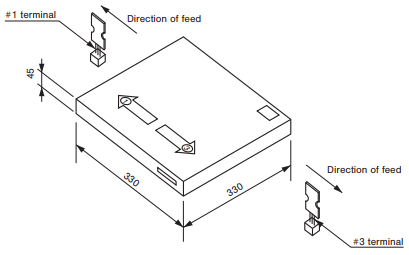

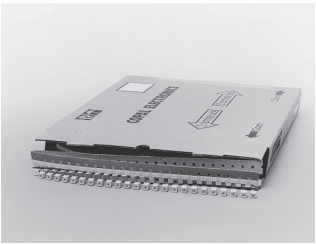

つづら折り
箱の寸法は、330 mm × 330 mm × 45 mm です。
テーピングの初めと終わりのリーダ部は、300 mm 以上とします。
製品の取り出し口は、2 箇所あり、箱に矢印で表示しています。
1番端子側の矢印方向からは、製品の 1 番端子が先に引き出され、3番端子側の矢印方向からは、製品の 3 番端子が先に引き出され ます。
包装時質量 (ETV:約 850 g,ETH:約 940 g,ETP:約 820 g,ETS:約940 g)
