トリマポテンショメータ ST-7
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
3 回転で薄型、微調整タイプ
FeaturesFeatures
- 微細な調整が可能
- 自動搭載対応 (テーピング)
- はんだフロー/リフロー可能
- 密閉構造 (洗浄可能)
- 含有化学物資調査を chemSHERPA 指定形式で取得できます
- 型式一覧表より chemSHERPA-AI をダウンロード
電気的特性
| 定格電力 | 0.25 W (70 °C) 0 W (125 °C) |
|---|---|
| 公称抵抗値範囲 | 50 Ω ~ 1 MΩ |
| 抵抗値許容差 | ± 20 % |
| 抵抗変化特性 | 直線性（B） |
| 最大入力電圧 | DC200 V 又は定格電力の何れか小さい方 |
| 最大ワイパ電流 | 100 mA 又は定格電力の何れか小さい方 |
| 有効電気的回転角度 | 2.5 turns |
| 残留抵抗値 | 1 % 又は2 Ω の何れか大きい方以下 |
| 接触抵抗変化 C.R.V. | 1 % 又は3 Ω の何れか大きい方以下 |
| 使用温度範囲 | −55 ~ 120 °C |
| 抵抗温度係数 | 50 Ω : ± 250 10-6/°C maximum 100 Ω ~ 1 MΩ : ± 100 10-6/°C maximum |
| 絶縁抵抗 | 1000 MΩ minimum (DC500 V) |
| 絶縁耐圧 | AC600 V, 60 s |
| 質量 | Approx. 0.25 g |
機械的特性
| 調整ネジ回転数 | 3 turns |
|---|---|
| 回転トルク | 5 mN·m {51 gf·cm} maximum |
| 回転止 | クラッチ動作 |
| 回転寿命 | 100 cycles [ΔR/R ≦ ± (2 Ω +3 %)] |
| 操作部の押し強さ | 5 N {0.51 kgf} minimum |
| はんだ付け性 | 245 ± 3 °C, 2 ~ 3 s |
| 固着性 | 5 N {0.51 kgf} 10 s |
| 耐基板曲げ性 | 幅90 mm たわみ量3 mm 5 s, 1 回 |
| 引きはがし強さ | 5 N {0.51 kgf} 10 s |
{ }：参考値
環境特性
| 試験項目 | 試験条件 | 仕様 |
|---|---|---|
| 耐衝撃性 | -65~125 °C (0.5 h), 5 cycles | [ΔR/R ≦ 2%] [S.S. ≦ 1%] |
| 耐湿性 | -10~65 °C (相対湿度 80~98%), 10 cycles, 240 h | [ΔR/R ≦ 1%] |
| 耐衝撃性 | 981 m/s2, 6 ms 6 directions for 3 times each | [ΔR/R ≦ 1%] [S.S. ≦ 1%] |
| 耐振動性 | 振幅 1.52 mm or 加速度 196 m/s2, 10~2000 Hz, 3 directions, 12 times each | [ΔR/R ≦ 1%] [S.S. ≦ 1%] |
| 負荷寿命 | 70 °C, 0.25 W, 1000 h | [ΔR/R ≦ 3 %] [S.S. ≦ 1 %] |
| 低温動作 | -55 °C, 2 h | [ΔR/R ≦ 2%] [S.S. ≦ 2%] |
| 高温放置 | 125 °C, 250 h | [ΔR/R ≦ 3%] [S.S. ≦ 2%] |
| 耐水・密閉性 | 85 °C, 60 s | もれ無し (連続気泡無し) |

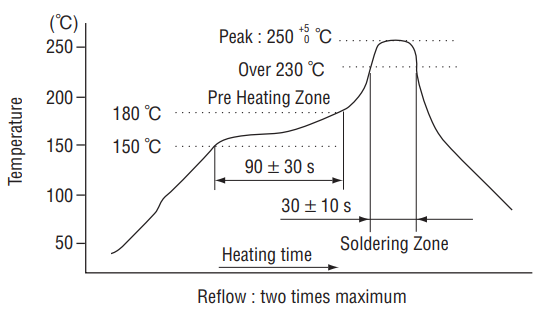

| はんだ耐熱性 | フロー：260 ± 3 ℃の槽内に端子先端から 基板の裏面まで 5 ～ 6 秒間浸漬を2 回 リフロー：ピーク温度 255℃ （詳細は、下記プロファイル参照 Manual soldering：350 ± 10 °C, 3 ~ 4 s |
[ΔR/R ≦ 1%] |
Δ R/R: 全抵抗値変化
S.S.: 設定安定度
S.S.: 設定安定度
最大入力定格
| 公称抵抗値(Ω) | 抵抗値記号 | 最大入力電圧(V) | 最大ワイパ電流(mA) |
|---|---|---|---|
| 50 | 500 | 3.53 | 70.7 |
| 100 | 101 | 5.00 | 50.0 |
| 200 | 201 | 7.07 | 35.4 |
| 500 | 501 | 11.2 | 22.4 |
| 1k | 102 | 15.8 | 15.8 |
| 2k | 202 | 22.4 | 11.2 |
| 5k | 502 | 35.4 | 7.07 |
| 10k | 103 | 50.0 | 5.00 |
| 20k | 203 | 70.7 | 3.54 |
| 50k | 503 | 112 | 2.24 |
| 100k | 104 | 158 | 1.58 |
| 200k | 204 | 200 | 1.00 |
| 500k | 504 | 200 | 0.40 |
| 1M | 105 | 200 | 0.20 |
型式表示
| ST-7 | E | T | W | 1 kΩ | (102) |
|---|---|---|---|---|---|
|
シリーズ名 |
端子 E:
無鉛めっき品
(鉛フリー) |
包装形態 T:
テーピング (リール)
空欄: ポリ袋
|
端子形状 A:
Jリード (上部調整)
B:
ガル・ウィング (上部調整)
|
抵抗値 |
抵抗値記号 |
| 公称抵抗値 | 50 Ω, 100 Ω, 200 Ω, 500 Ω, 1 kΩ, 2 kΩ, 5 kΩ, 10 kΩ, 20 kΩ, 50 kΩ, 100 kΩ, 200 kΩ, 500 kΩ, 1 MΩ |
|---|
次の型式一覧表に示します型式に、上記公称抵抗値すべての組み合せを用意しております。
抵抗値記号は、上記にある最大入力定格の表をご参照ください。
型式一覧表
含有化学物資調査用成分表（chemSHERPA-AI）やCADのダウンロードには、ログイン（HP会員登録）が必要です。本シリーズでは、各chemSHERPAボタンクリック後のモーダルウィンドウより、最新Ver. 2.10.00と従前Ver. 2.09.00の選択が可能です。
| 型式 | 端子形状 | 調整方向 | 包装形態 | 包装数量 | 含有化学物資調査 | CAD | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ST-7ETA | Jリード | 上面 | テーピング | 500 pcs./reel |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
| ST-7EA | Jリード | 上面 | ポリ袋 | 50 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
| ST-7ETB | ガル·ウィング | 上面 | テーピング | 500 pcs./reel |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
| ST-7EB | ガル·ウィング | 上面 | ポリ袋 | 50 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|

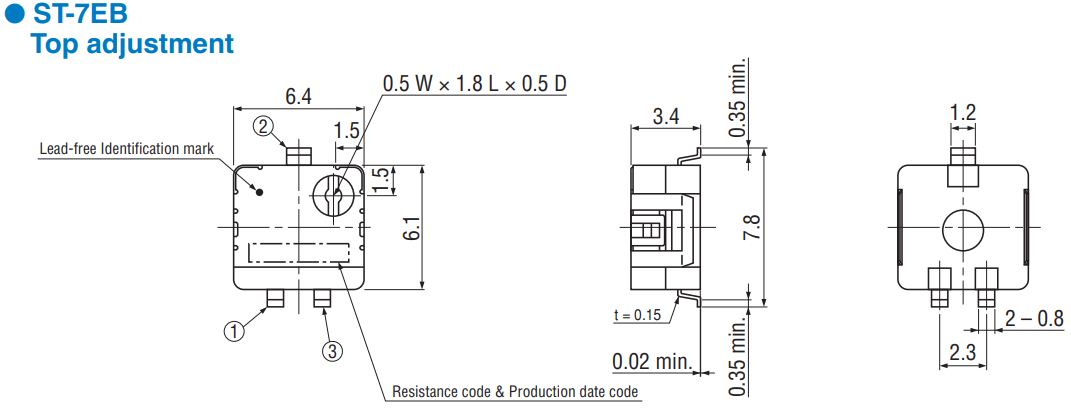

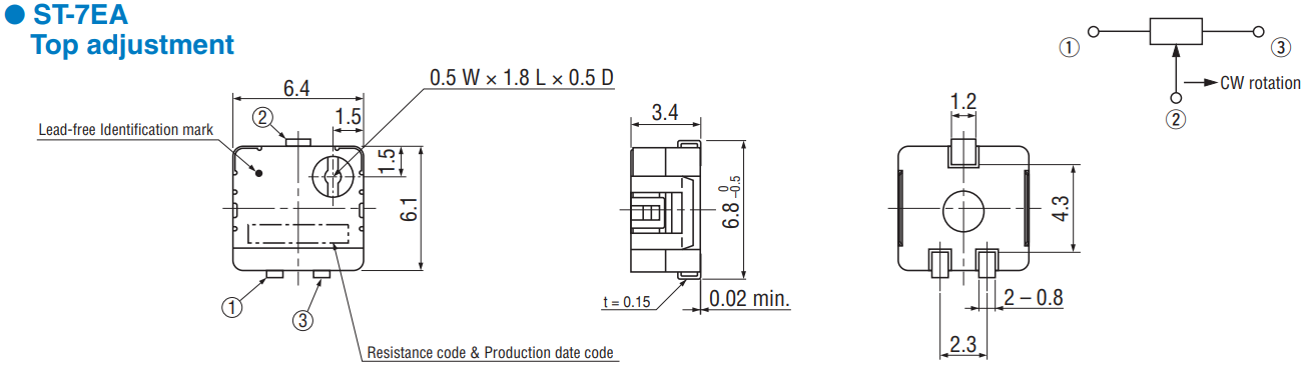

外形寸法図
Unless otherwise specified, tolerance: ± 0.3 (Unit: mm)
※
ST-7シリーズは、ST-32, ST-4シリーズとは端子配列が異なり、1番端子と3番端子の位置にご注意願います。(R1~2間でシャフトをCCWに回転させると、抵抗値が小さくなります。)

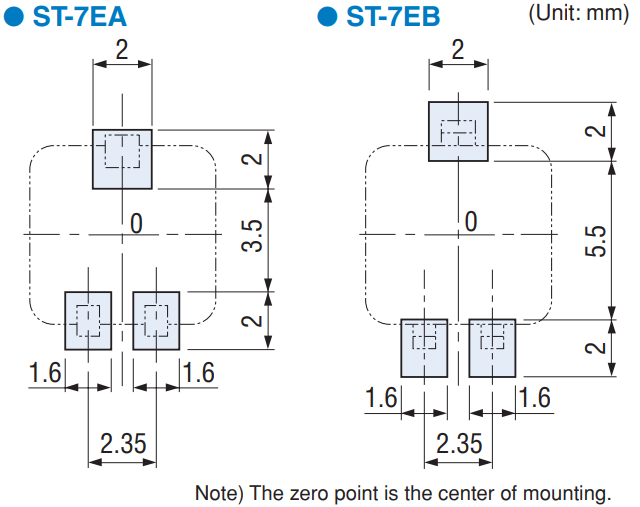

推奨ランドパターン
包装仕様
〈テーピングの包装仕様〉
テーピングは 500 個 /リール単位の包装になります。
500 個単位（500 個、1000 個、1500 個…）でのご注文をお願い致します。
テーピングリールの箱詰めは、1リール（500 個）ごとに、 リール箱に包装致します。
製品の脱落は、連続 2 個以内と致します。
テープのリーダ部、空部およびリール寸法は図に示します。
-

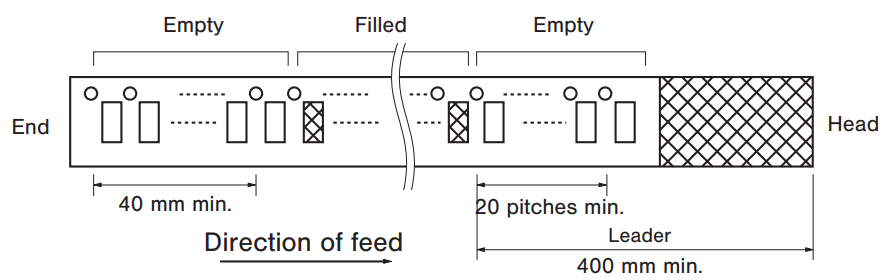

●テープのリーダ部および空部
-

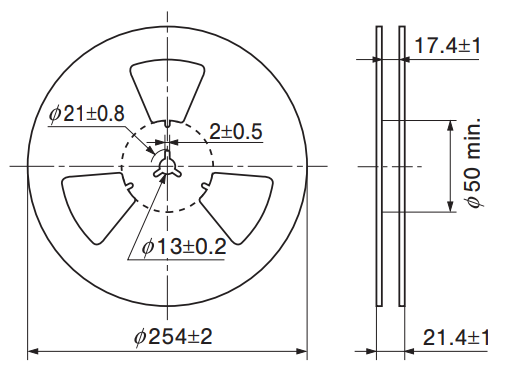

●リールの寸法図(Unit: mm)(JIS C 0806-3 に一致 , EIAJ ET-7200A に準拠)
-

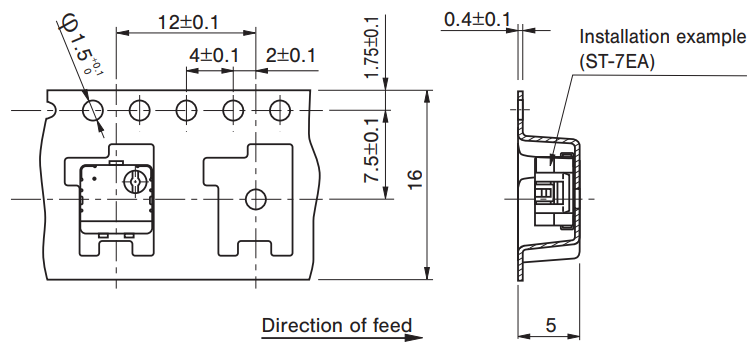

●ST-7ETA
-

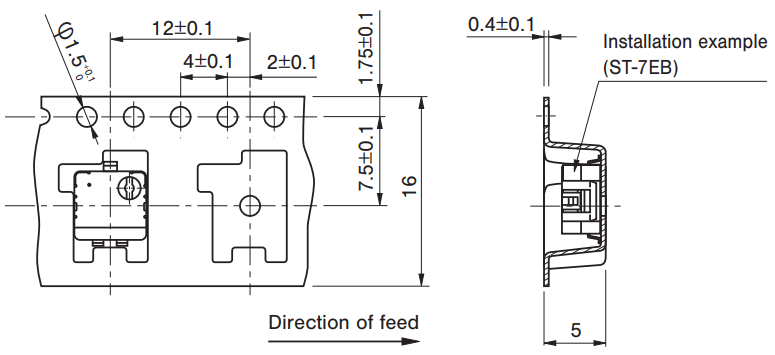

●ST-7ETB(Unit: mm)
〈ポリ袋の包装仕様〉
ポリ袋での包装は、50個 / 袋となります。
ポリ袋の箱詰めは、200個を製品箱に包装致します。
RoHS規制物質自己宣言書
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
