可變電阻 ST-7
- ●購買此產品，請與我們的經銷商, 或以下電子商務網站確認。
銷售渠道 ;請確認我們的經銷商。- 銷售渠道點擊此處確認我們的經銷商。
薄型，微調型3旋轉型表面貼裝可變電阻
特 徵特 徵
-
可以進行微調
-
可自動加載（編帶）
-
可通過焊料流/回流焊接
-

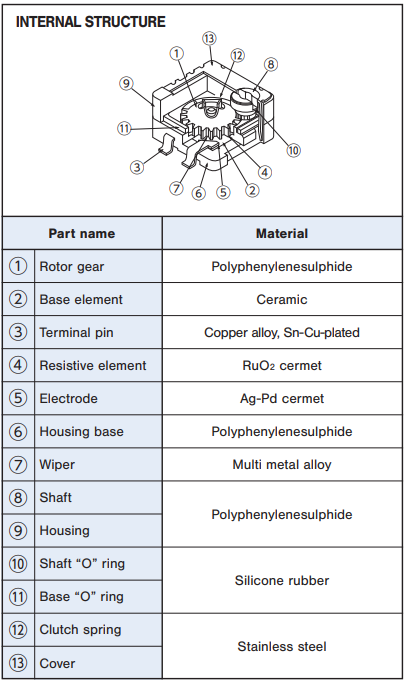

密封結構
-
樹脂材料通過 UL 阻燃等級 94V-0 認證
-
此系列可從型號一覽表取得 chemSHERPA (產品所含化學物質成分情報)
- 型號一覽表下載 chemSHERPA (shai 格式)
電氣特性
| 額定功率 | 0.25 W (70 °C) 0 W (125 °C) |
|---|---|
| 標稱電阻範圍 | 50 Ω ~ 1 MΩ |
| 電阻容差 | ± 20 % |
| 電阻變化特性 | 線性 （B） |
| 最大輸入電壓 | DC 200V或額定功率，以較小者為準 |
| 最大雨刮器電流 | 100 mA 或額定功率，以較小者為準 |
| 有效電氣角 | 2.5 turns |
| 剩餘電阻值 | 1％或2Ω，以較大者為準 |
| 接觸電阻變化 C.R.V. | 1％或3Ω，以較大者為準 |
| 工作溫度範圍 | −55 ~ 120 °C |
| 溫度係數電阻 | 50 Ω : ± 250 10-6/°C maximum 100 Ω ~ 1 MΩ : ± 100 10-6/°C maximum |
| 絕緣電阻 | 1000 MΩ minimum (DC500 V) |
| 介電強度 | AC600 V, 60 s |
| 淨重 | Approx. 0.25 g |
機械特性
| 調整螺桿轉數 | 3 turns |
|---|---|
| 旋轉扭矩 | 5 mN•m {51 gf•cm} maximum |
| 旋轉停止 | 離合器操作 |
| 旋轉壽命 | 100 cycles [ΔR/R ≦ ± (2 Ω +3 %)] |
| 推動操作部件強度 | 5 N {0.51 kgf} minimum |
| 可焊性 | 245 ± 3 °C, 2 ~ 3 s |
| 剪切（粘附）性 | 5 N {0.51 kgf} 10 s |
| 基板抗彎性 | 寬度90mm，偏轉3mm 5秒，1次 |
| 剝離強度 | 5 N {0.51 kgf} 10 s |
{ }：參考值
環境特性
| 測試項目 | 測試條件 | 規格 |
|---|---|---|
| 熱衝擊 | -65~125 °C (0.5 h), 5 cycles | [ΔR/R ≦ 2%] [S.S. ≦ 1%] |
| 耐濕性 | -10~65 °C (相対湿度 80~98%), 10 cycles, 240 h | [ΔR/R ≦ 2%] |
| 耐衝擊性 | 981 m/s2, 6 ms 6 directions for 3 times each | [ΔR/R ≦ 1%] [S.S. ≦ 1%] |
| 耐振動性 | 振幅 1.52 mm or 加速度 196 m/s2, 10~2000 Hz, 3 directions, 12 times each | [ΔR/R ≦ 1%] [S.S. ≦ 1%] |
| 負載壽命 | 70 °C, 0.25 W 1000 h | [ΔR/R ≦ 3 %] [S.S. ≦ 1 %] |
| 低溫操作 | -55 °C, 2 h | [ΔR/R ≦ 2%] [S.S. ≦ 2%] |
| 高溫測試 | 125 °C, 250 h | [ΔR/R ≦ 3%] [S.S. ≦ 2%] |
| 浸入式密封 | 85 °C, 60 s | 無洩漏（無連續氣泡） |
| 焊錫耐熱性 | 流焊: 在260±3°c 的槽中, 从端子尖端浸入基板背面最多 2次、持續5至6秒 回流：: 峰值溫度 255 ℃ |
[ΔR/R ≦ 1%] |
&ΔR/ R：總電阻值變化 S.S .:設定穩定性
〈Reflow profile for soldering heat evaluation〉
最大輸入額定
| 標稱電阻(Ω) | 電阻值符號 | 最大輸入電壓(V) | 最大雨刮器電流(mA) |
|---|---|---|---|
| 50 | 500 | 3.53 | 70.7 |
| 100 | 101 | 5.00 | 50.0 |
| 200 | 201 | 7.07 | 35.4 |
| 500 | 501 | 11.2 | 22.4 |
| 1k | 102 | 15.8 | 15.8 |
| 2k | 202 | 22.4 | 11.2 |
| 5k | 502 | 35.4 | 7.07 |
| 10k | 103 | 50.0 | 5.00 |
| 20k | 203 | 70.7 | 3.54 |
| 50k | 503 | 112 | 2.24 |
| 100k | 104 | 158 | 1.58 |
| 200k | 204 | 200 | 1.00 |
| 500k | 504 | 200 | 0.40 |
| 1M | 105 | 200 | 0.20 |
型號顯示
| ST-7 | E | T | W | 1 kΩ | (102) |
|---|---|---|---|---|---|
| 系列名稱 |
端子
E: 無鉛電鍍
|
包裝形式
T: 編帶(捲軸封裝)
空白:塑膠袋散裝
|
端接樣式 |
電阻值 |
電阻值符號 |
型號一覽表
| 標稱電阻 | 50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ, 200kΩ, 500kΩ, 1MΩ |
|---|
※訂購時，請務必將上面列出的標稱電阻值與以下型號組合使用。
※下訂單時驗證上述部件號。
※編帶版本不單獨出售，必須以捲軸形式購買單位。
※下訂單時驗證上述部件號。
※編帶版本不單獨出售，必須以捲軸形式購買單位。
可取得含有化學物質調查 (需會員註冊)。[chemSHERPA-AI Ver.2.10.00]
| 端接樣式 | 設定方向 | 包裝形式 | 包裝數量 | 含有化學物質調查 | CAD | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ST-7ETA | J形引線 | 頂部 | 編帶 | 500 pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| ST-7EA | J形引線 | 頂部 | 塑膠袋散裝 | 50 pcs./pack |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| ST-7ETB | 鷗翼 | 頂部 | 編帶 | 500 pcs./reel |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
||||||||
| ST-7EB | 鷗翼 | 頂部 | 塑膠袋散裝 | 50 pcs./pack |
下載chemSHERPA，從下列按鈕選擇 Ver.2.10.00(最新版) 或 Ver.2.09.00(舊版本)[需會員註冊才能下載]
※
安裝最新版本chemSHERPA資料製作支援工具等，點擊此處。
|
推薦 P. C. B. PAD 外觀尺寸
外觀尺寸
※ST-7系列的端子排列與ST-32和ST-4系列不同。 注意1號和3號端子的位置。（當軸逆時針旋轉時，電阻會減小。）
包裝規格
〈Taping packaging specifications〉
Taping version is packaged in 500 pcs. per reel.
Orders will be accepted for units of 500 pcs., i.e., 500, 1000, 1500 pcs., etc.
Taping version is boxed with one reel (500 pcs.).
Maximum number of consecutive missing pieces = 2.
Leader length and reel dimension are shown in the diagrams below.
-
●Embossed tape dimensions
-
●Reel dimensions(Unit: mm)(Conforms to JIS C 0806-3 , In accordance with EIAJ ET-7200A)
-
●ST-7ETA
-
●ST-7ETB(Unit: mm)
〈Bulk pack packaging specifications〉
Unit of bulk in a plastic bag is 50 pcs. per pack.
Boxing of bulk in a plastic bag is performed with 200 pcs. per box.
環境資料
