トリマポテンショメータ RJ-9
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
高性能、高信頼性の微細設定トリマ
FeaturesFeatures
-
10 Ω ~ 5 M Ωの幅広い抵抗値範囲
-
貴金属合金多接点ワイパ採用
電気的特性
| 定格電力 | 0.5 W (70 °C) 0 W (120 °C) |
|---|---|
| 公称抵抗値範囲 | 10 Ω ~ 5 MΩ |
| 抵抗値許容差 | ± 10 % |
| 抵抗変化特性 | 直線性（B） |
| 最大入力電圧 | DC300 V 又は定格電力の何れか小さい方 |
| 最大ワイパ電流 | 100 mA 又は定格電力の何れか小さい方 |
| 有効電気的回転角度 | 15 turns |
| 残留抵抗値 | 1 % 又は2 Ω の何れか大きい方以下 |
| 接触抵抗変化 C.R.V. | 1 % 又は3 Ω の何れか大きい方以下 |
| 使用温度範囲 | −55 ~ 120 °C |
| 抵抗温度係数 | 10 Ω, 20 Ω, 5 MΩ : ± 250 10-6/°C maximum 50 Ω ~ 2 MΩ : ± 100 10-6/°C maximum |
| 絶縁抵抗 | 1000 MΩ minimum (DC500 V) |
| 絶縁耐圧 | AC900 V, 60 s |
| 質量 | Approx. 0.75 g |
機械的特性
| 調整ネジ回転数 | 18 turns |
|---|---|
| 回転トルク | 35 mN·m {357 gf·cm} maximum |
| 回転寿命 | 200 cycles 10Ω ~ 200 Ω [ΔR/R ≦ ± (0.5 Ω +3 %)] 500Ω ~ 5 MΩ [ΔR/R ≦ ± (0.5 Ω +2 %)] |
| 端子強度 | 10 N {1.02 kgf} minimum（引張り強さ) |
| 操作部の押し強さ | 10 N {1.02 kgf} minimum |
| はんだ付け性 | 245 ± 3 °C, 2 ~ 3 s |
環境特性
| 試験項目 | 試験条件 | 仕様 |
|---|---|---|
| 耐衝撃性 | 981 m/s2, 6 ms 6 directions for 3 times each | [ΔR/R ≦ 1 %] [S.S. ≦ 1 %] |
| 熱衝撃 | −65 ~ 125 °C(0.5 h), 5 cycles | [ΔR/R ≦ 1 %] [S.S. ≦ 1 %] |
| 耐湿性 | −10 ~ 65 °C ( 相対湿度80 ~ 98 %),10 cycles, 240 h | [ΔR/R ≦ 1 %] |
| 耐振動性 | Amplitude 1.52 mm or Acceleration 196 m/s2, 10 ~ 2000 Hz, 3 directions, 12 times each |
[ΔR/R ≦ 1 %] [S.S. ≦ 1 %] |
| 負荷寿命 | 70 °C, 0.5 W, 1000 h | [ΔR/R ≦ 2 %] [S.S. ≦ 1 %] |
| 低温動作 | −55 °C, 2 h | [ΔR/R ≦ 1 %] [S.S. ≦ 2 %] |
| 高温放置 | 120 °C, 250 h | [ΔR/R ≦ 2 %] [S.S. ≦ 2 %] |
| 耐水、密閉性 | 85 °C, 60 s | もれ無し（連続気泡無し） |
| はんだ耐熱性 | フロー:260 ± 3 °C, 5 ~ 6 s, two times maximum 手はんだ: 380 ± 10 °C, 3 ~ 4 s |
[ΔR/R ≦ 1 %] |
Δ R/R：全抵抗値変化 S.S. ：設定安定度
最大入力定格
| 公称抵抗値(Ω) | 抵抗値記号 | 最大入力電圧(V) | 最大ワイパ電流(mA) |
|---|---|---|---|
| 10※ | 100 | 1.00 | 100 |
| 20※ | 200 | 2.00 | 100 |
| 50 | 500 | 5.00 | 100 |
| 100 | 101 | 7.07 | 70.7 |
| 200 | 201 | 10.0 | 50.0 |
| 500 | 501 | 15.8 | 31.6 |
| 1k | 102 | 22.4 | 22.4 |
| 2k | 202 | 31.6 | 15.8 |
| 5k | 502 | 50.0 | 10.0 |
| 10k | 103 | 70.7 | 7.07 |
| 20k | 203 | 100 | 5.00 |
| 25k※ | 253 | 112 | 4.48 |
| 50k | 503 | 158 | 3.16 |
| 100k | 104 | 224 | 2.24 |
| 200k | 204 | 300 | 1.50 |
| 250k※ | 254 | 300 | 1.20 |
| 500k | 504 | 300 | 0.60 |
| 1M | 105 | 300 | 0.30 |
| 2M | 205 | 300 | 0.15 |
| 5M※ | 505 | 300 | 0.06 |
※ 公称抵抗値10 Ω品, 20 Ω品,25kΩ品, 250kΩ品,5MΩ品は受注生産となります。

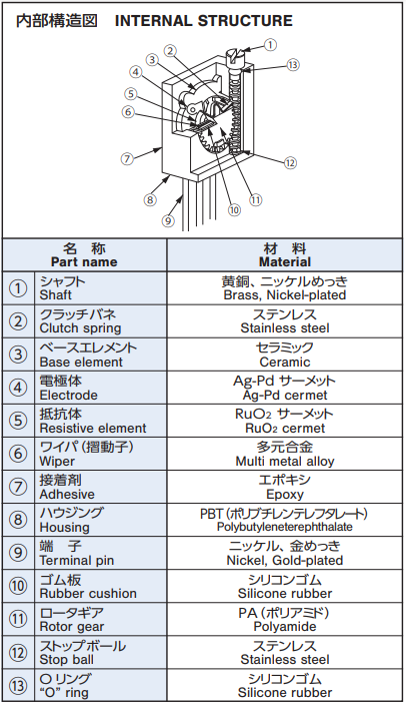

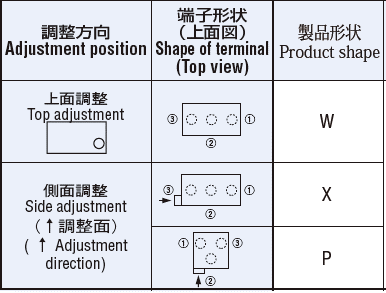

型式表示
| RJ-9 | P | 2 kΩ | (202) |
|---|---|---|---|
| シリーズ名 |
製品形状(端子形状) |
抵抗値 |
抵抗値記号 |
型式一覧表
| 公称抵抗値 | 10Ω※, 20Ω※,,50Ω, 100Ω, 200Ω, 500Ω, 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ,25kΩ※, 50kΩ, 100kΩ, 200kΩ, 250kΩ※,500kΩ, 1MΩ, 2MΩ, 5MΩ※ |
|---|
※ ご注文に際しては、〈公称抵抗値〉について上記すべての組み合せを用意しています。
※ ご注文に際しては、下記型式をご確認ください。
※ 公称抵抗値10 Ω品, 20 Ω品,25kΩ品, 250kΩ品,5MΩ品は受注生産となります。
| 型式 | 調整方向 | 端子形状 | 包装数量 | CAD |
|---|---|---|---|---|
| RJ-9W | 上面調整 | PCピン | 50 pcs./pack | |
| RJ-9X | 側面調整 | PCピン | 50 pcs./pack | |
| RJ-9P | 側面調整 | PCピン | 50 pcs./pack |

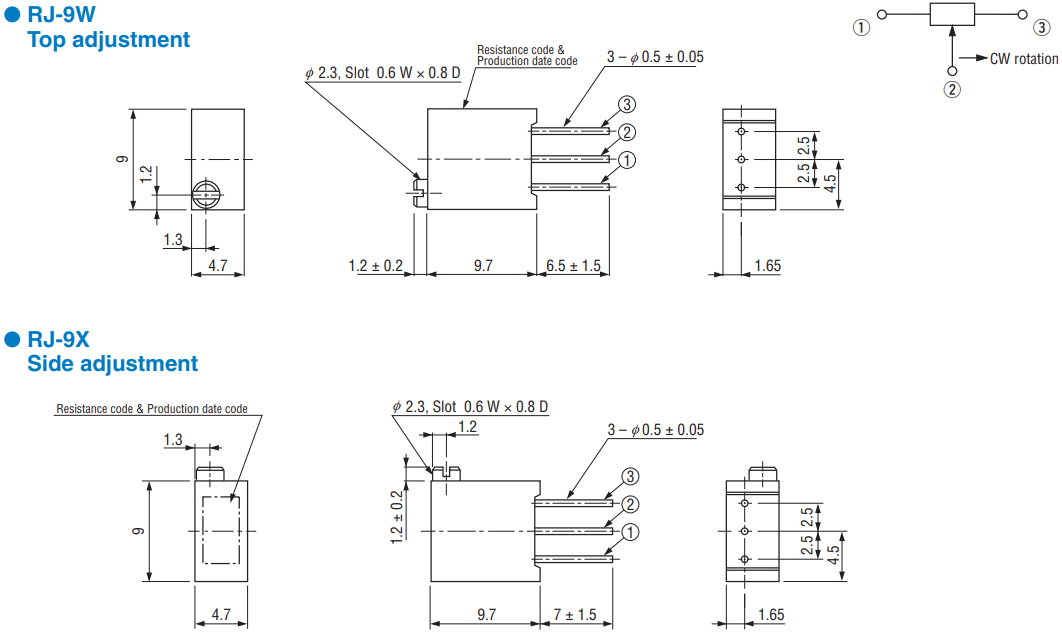

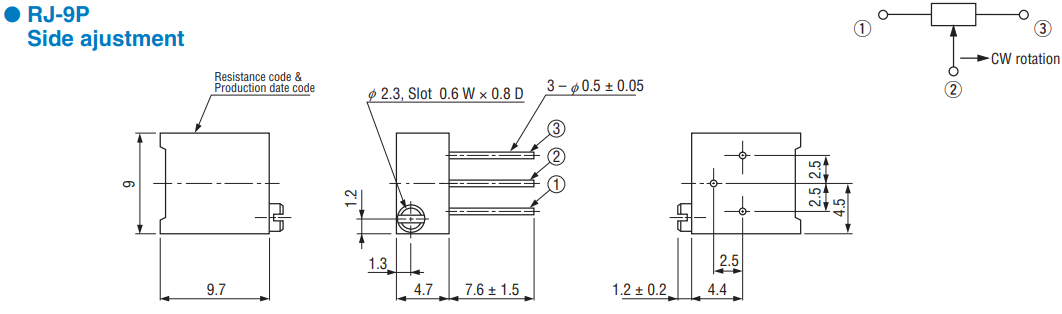

外形寸法図
包装仕様
〈ポリ袋の包装仕様〉
ポリ袋での包装は、50個 / 袋となります。
ポリ袋の箱詰めは、100個を製品箱に包装致します。
環境関連書類
