ロータリセレクタスイッチ CS-4
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
小型・密閉構造のSMDロータリセレクタスイッチ
FeaturesFeatures
- 小型チップ型のため高密度実装が可能
- フロー, リフローはんだ付けによる実装可能
- 自動搭載対応 (表面実装用 端子形状: Jリード, ガル・ウィング)
- Oリングにより、ゴミ・ホコリ侵入防止、はんだ付け後の洗浄可能
- 貴金属摺動接点により、接触安定性に優れる
- 樹脂材料には UL 難燃クラス 94V-0 認証品 / 94V-1 相当品を採用
- 含有化学物資調査を chemSHERPA 指定形式で取得できます
- 型式一覧表より chemSHERPA-AI をダウンロード
標準仕様
| 回路構成 | 1 pole 2 contacts (中立付/無) 1 pole 3 contacts 1 pole 4 contacts 2 poles 2 contacts |
|---|---|
| 使用温度範囲 | -25 ~ 70 °C |
| 保存温度範囲 | -40 ~ 70 °C |
| シール性 | 洗浄可能 |
| 質量 | Approx. 0.08 g (CS-4-12, CS-4-13) Approx. 0.1 g (CS-4-14, CS-4-22) |
電気的特性
| 接点定格 | 接点定格: 0.5 VA 最大電流: 100 mA 最小電流: 1 μA 最大電圧: 16 V 最小電圧 20 mV |
|---|---|
| 接点タイミング | Non-shorting |
| 接触抵抗 | 100 mΩ maximum |
| 絶縁抵抗 | 100 MΩ (DC500 V) minimum |
| 耐電圧 | AC 500 V, 60 s |
機械的特性
| 回転止強度 | 25 mN·m {255 gf·cm} minimum |
|---|---|
| ポジション数 | 2, 3, 4 |
| 回転トルク | 10 mN·m {102 gf·cm} maximum |
| ステップ角度 | 45° 90° (CS-4-12X only) |
| はんだ付け性 | 245 ± 3 °C, 2 ~ 3 s |
| はんだ耐熱性 | フロー：260 ± 3 °Cの槽内に端子先端から基板の裏面まで5〜6秒間浸漬を2回 リフロー：ピーク温度255 °C 手はんだ：350 ± 10 °C, 3 ~ 4 s |
| 固着性 | 5 N {0.51 kgf}, 10 s |
| 耐基板曲げ性 | Width 90 mm, bend 3 mm, 5 s, 1 time |
| 引きはがし強さ | 5 N {0.51 kgf}, 10 s |
環境特性
| 耐久性 | 200 cycles minimum DC16 V, 30 mA |
|---|---|
| 耐振性 | 振幅 1.5 mm（全振幅）or 加速度 98 m/s2,10-500-10 Hz, 3 directions for 2 h each |
| 耐衝撃性 | 490 m/s2, 11 ms 6 directions for 3 times each |
| 耐湿性（定常状態） | 40 °C, 相対湿度 90 ~ 95 %, 48 h |
| 耐熱性 | 70 °C, 16 h |
| 耐寒性 | −40 °C, 16 h |
| 温度サイクル | −40 (0.5 h) ~ 70 °C (0.5 h), 5 cycles |
型式表示
| CS-4 | - | 1 | 3 | N | T | A |
|---|---|---|---|---|---|---|
|
シリーズ名 |
|
回路数 1: 1回路 2: 2回路 |
接点数 2: 2接点 3: 3接点 4: 4接点 |
接点タイミング (回路構成) N: ノンショーティング Y: ノンショーティング中立付き X: ノンショーティング中立無し |
包装形態 T: テーピング（リール） 空欄：ポリ袋 |
端子形状 A: Jリード B: ガル・ウィング C: スルーホールピン |
型式一覧表
含有化学物資調査用成分表（chemSHERPA-AI）やCADのダウンロードには、ログイン（HP会員登録）が必要です。[chemSHERPA-AIファイルのVersion: 2.09.00]
| 型式 | 端子形状 | 回路構成 | 包装形態 | 包装数量 | 含有化学物資調査 | CAD |
|---|---|---|---|---|---|---|
| CS-4-12YTA | Jリード | 1回路2接点 (中立付き) |
テーピング | 500 pcs./reel | ||
| CS-4-12YA | Jリード | 1回路2接点 (中立付き) |
ポリ袋 | 50 pcs./pack | ||
| CS-4-12XTA | Jリード | 1回路2接点 (中立無し) |
テーピング | 500 pcs./reel | ||
| CS-4-12XA | Jリード | 1回路2接点 (中立無し) |
ポリ袋 | 50 pcs./pack | ||
| CS-4-13NTA | Jリード | 1回路3接点 | テーピング | 500 pcs./reel | ||
| CS-4-13NA | Jリード | 1回路3接点 | ポリ袋 | 50 pcs./pack | ||
| CS-4-14NTA | Jリード | 1回路4接点 | テーピング | 500 pcs./reel | ||
| CS-4-14NA | Jリード | 1回路4接点 | ポリ袋 | 50 pcs./pack | ||
| CS-4-22YTA | Jリード | 2回路2接点 (中立付き) |
テーピング | 500 pcs./reel | ||
| CS-4-22YA | Jリード | 2回路2接点 (中立付き) |
ポリ袋 | 50 pcs./pack | ||
| CS-4-12YTB | ガル·ウィング | 1回路2接点 (中立付き) |
テーピング | 500 pcs./reel | ||
| CS-4-12YB | ガル·ウィング | 1回路2接点 (中立付き) |
ポリ袋 | 50 pcs./pack | ||
| CS-4-12XTB | ガル·ウィング | 1回路2接点 (中立無し) |
テーピング | 500 pcs./reel | ||
| CS-4-12XB | ガル·ウィング | 1回路2接点 (中立無し) |
ポリ袋 | 50 pcs./pack | ||
| CS-4-13NTB | ガル·ウィング | 1回路3接点 | テーピング | 500 pcs./reel | ||
| CS-4-13NB | ガル·ウィング | 1回路3接点 | ポリ袋 | 50 pcs./pack | ||
| CS-4-14NTB | ガル·ウィング | 1回路4接点 | テーピング | 500 pcs./reel | ||
| CS-4-14NB | ガル·ウィング | 1回路4接点 | ポリ袋 | 50 pcs./pack | ||
| CS-4-22YTB | ガル·ウィング | 2回路2接点 (中立付き) |
テーピング | 500 pcs./reel | ||
| CS-4-22YB | ガル·ウィング | 2回路2接点 (中立付き) |
ポリ袋 | 50 pcs./pack | ||
| CS-4-12YC | スルーホール | 1回路2接点 (中立付き) |
ポリ袋 | 50 pcs./pack | ||
| CS-4-12XC | スルーホール | 1回路2接点 (中立無し) |
ポリ袋 | 50 pcs./pack |
※テーピング仕様は、切り売りしませんので、リール単位でご注文をお願い致します。

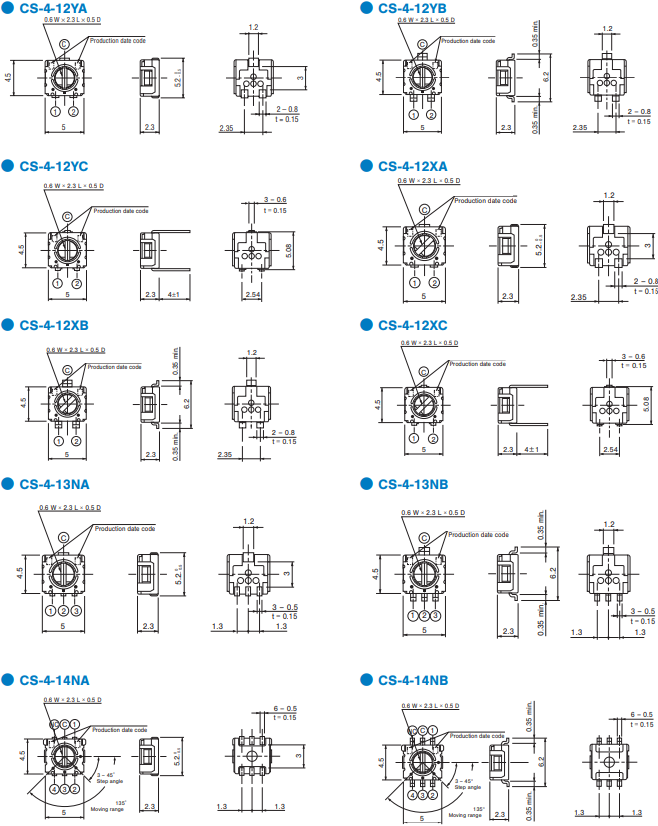

外形寸法図
(Unit:mm)
回路図
はんだ条件
CS-4-13NA、NB、CS-22YA、YB につきましては、フローはんだ付けによる実装を行う場合、はんだ付けの条件により端子間はんだブリッジの発生する可能性があります。
そこでブリッジ発生を軽減する為、流動方向について表に示しますが、はんだブリッジの発生しにくい直角方向にて流動することをお薦め致します。
尚、フローはんだ付けにより実装を行う場合はフラックス塗布後、必ず予備加熱を行ってください。
また、平行方向はハウジングの影となり、はんだブリッジが発生しやすくなりますのでご使用の際は注意してください。
更に、はんだ温度・プレヒート温度・フラックス比重・ベルトスピード等のはんだ付け条件もブリッジの発生に影響しますので、CS-4をご検討の際は、実際にご使用になるはんだ付け装置にて、はんだ付けの条件を確認して頂けますようお願い致します。
また、フラックスによっては、はんだ付け時に、マーキングが消えたり、かすれたりする事がありますので、はんだ付け条件と合わせてご確認願います。
包装仕様
〈テーピングの包装仕様〉
テーピングは 500 個 /リール単位の包装になります。
500 個単位（500 個、1000 個、1500 個…）でのご注文をお願い致します。
テーピングリールの箱詰めは、4リール（2000 個）ごとに製品箱に 包装致します。
製品の脱落は、連続 2 個以内と致します。 テープのリーダ部、空部およびリール寸法は図に示します。
-
●テープのリーダ部および空部
-
●リール寸法図(Unit: mm)(JIS C 0806-3 に一致 , EIAJ ET-7200A に準拠)
-
● CS-4-□□□TA / CS-4-□□□TB(Unit: mm)(JIS C 0806-3 に一致)
〈ポリ袋の包装仕様〉
ポリ袋での最小包装は、10個/袋となります。
10個単位（10個、20個、30個、…）でのご注文をお願い致します。
ポリ袋の箱詰めは、100 個以上（標準は500 個）を製品箱に包装致します。
環境関連書類
