トグルスイッチ 8F

FeaturesFeatures

8Fウォータープルーフトグルスイッチは、パネルシールを目的としたスイッチで、“O”リングを使用することにより防滴、防塵効果が得られ、水滴や塵埃などの多い環境下での使用に適しております（IP67相当）
パネルシールの必要上口ッキングリングが使用できないため、スイッチが回らないようスリーブに“D"カットを施してあります。なおスイッチ自体は防水構造になっておりませんのでご注意ください。

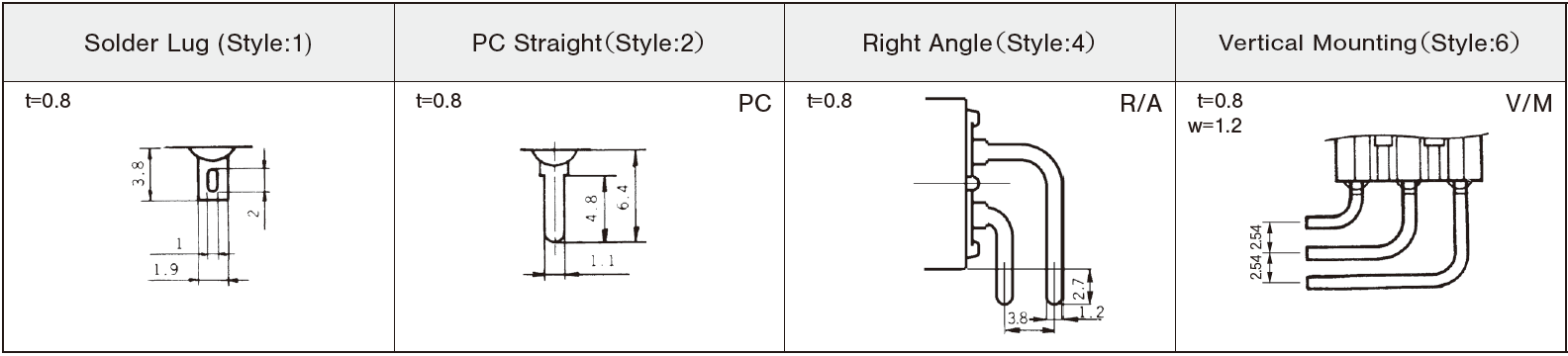

端子形状/はんだ端子・PC端子
エポキシケース/耐アーク性にすぐれた自己消火性(UL94V-0) 材料を使用しています。
端子－アース間の絶縁/距離が大（約4mm以上）
フラックス侵入防止/工ポキシシールによりはんだやフラックスが浸入しません。
絶縁壁の設置/内部異極間の絶縁性が向上し、極間短絡を防止し高信頼性を発揮します。
UL規格認定品 File No.E43275
CSA規格認定品 File No.LR38341

8	F	1	01	1	C	- Z
シリーズ	操作部形状 F: パネルシールトグル	極数 1: 1 pole 2: 2 poles 4: 4 poles	スイッチ特性 01: ON-ON	端子形状 1: はんだ端子 2: PC端子	接点材質 / メッキ Blank: Bs+Ag or Cu+Ag / Silver plated (Ag) / 銀メッキ (Ag) C: Bs+Ag or Cu+Ag / Gold plated (Ni+Au) / 金メッキ (Ni+Au) Bs=真鍮, Ag=銀, Cu=銅, Ni=ニッケル, Au=金

- Z

シリーズ

操作部形状

F: パネルシールトグル

極数

1: 1 pole

2: 2 poles

4: 4 poles

スイッチ特性

01: ON-ON

端子形状

1: はんだ端子

2: PC端子

接点材質 / メッキ

Blank:

Bs+Ag or Cu+Ag / Silver plated (Ag)

/ 銀メッキ (Ag)

Bs+Ag or Cu+Ag / Gold plated (Ni+Au)

/ 金メッキ (Ni+Au)

Bs=真鍮, Ag=銀, Cu=銅,
Ni=ニッケル, Au=金

型式	極数	端子形状	スイッチ特性	CAD
型式：8F1011-Z	単極	はんだ端子	ON－ON	3D CAD（Any Model）
型式：8F1011C-Z^★	単極	はんだ端子	ON－ON	3D CAD（Any Model）
型式：8F1012-Z^★	単極	PC端子	ON－ON	3D CAD（Any Model）
型式：8F2011-Z^☆	2極	はんだ端子	ON－ON	3D CAD（Any Model）
型式：8F2012-Z^★	2極	PC端子	ON－ON	3D CAD（Any Model）
型式：8F4011-Z^★	4極	はんだ端子	ON－ON	3D CAD（Any Model）

☆が付されている型式は準標準品です。/
★が付されている型式は受注生産品です。

種類	型式	色調
カラーキャップ	140000470030	白
	140000470098	赤
	140000470031	黒
	140000470037	グレー
	140000470038	白
	140000470100	赤
	140000470077	グレー

最大定格	銀接点:AC125V 6A AC250V 3A DC30V 4A 金メッキ接点:AC125V 6A AC250V 3A DC20V 25mA
初期接触抵抗	銀接点:10mΩ Max.（DC2～4V 1A）金メッキ接点:20mΩ Max.（AC200μV 1.5mA）
初期耐電圧	AC1500V 1分間
初期絶縁抵抗	1000MΩMin. （DC500V)
電気的寿命	Alternate type:50,000回/cycles Momentary type:25,000回/cycles
使用温度範囲	－30～＋85℃
保存温度範囲	－40～＋85℃

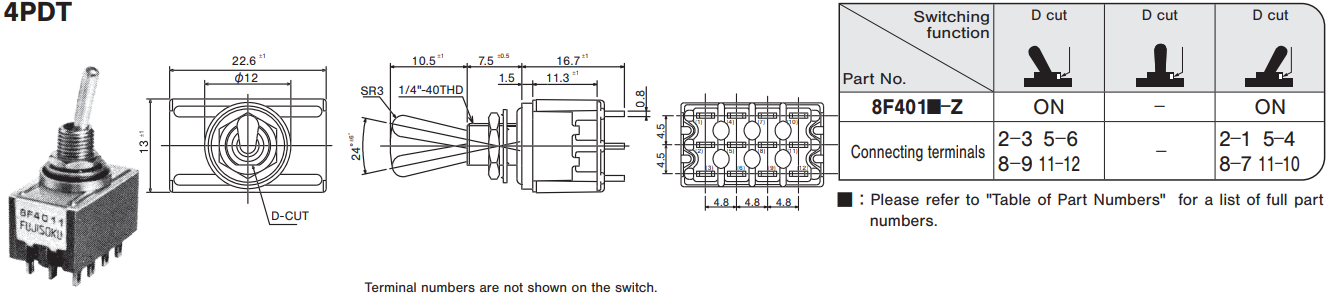

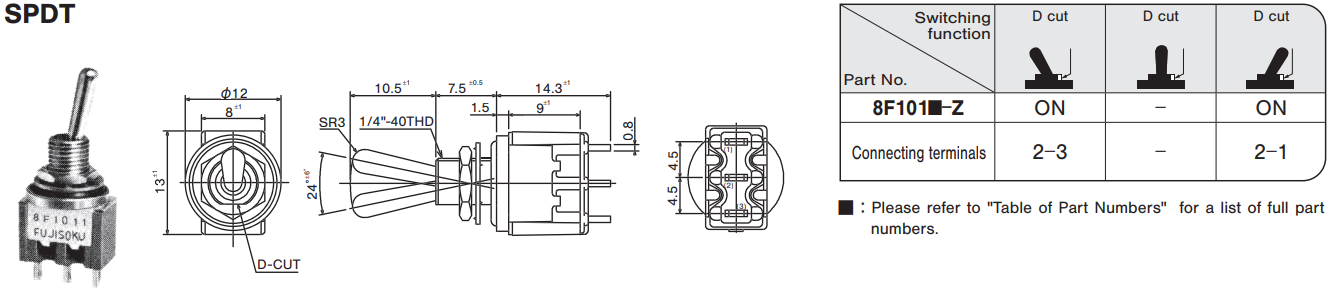

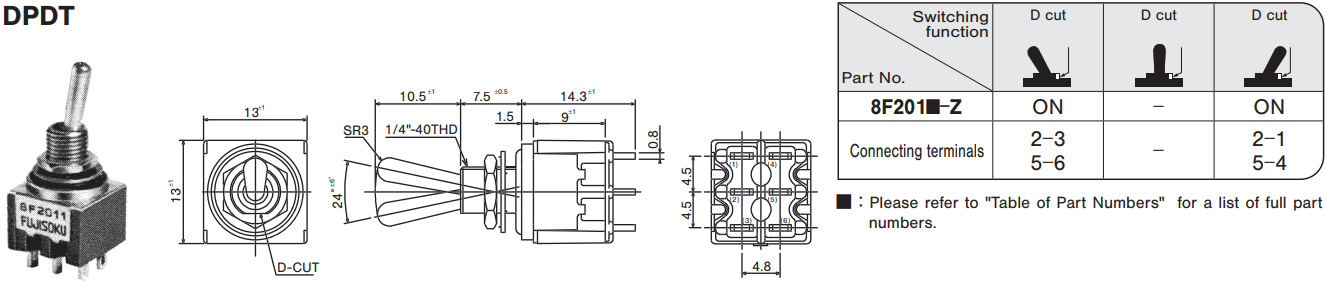

(Unit：mm)

溶剤は、フッソ系またはアルコール系のものを、ご使用ください。
エイト（8G・8GA・8GD・8GSを除く）シリーズは、防水構造になっていないため、PC板洗浄を要する場合は、スイッチ本体に洗浄液がかからないよう半田面をブラシ洗浄して下さい。
半田付け後洗浄する場合は、端子部温度が90℃以下または、常温で5分以上放置後洗浄してください。
