トグルスイッチ FT
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
極超小型トグルスイッチ
FeaturesFeatures
-
極超小形。従来のAシリーズの1/2体積比です。
-
ハンダ付け後の丸洗い洗浄が可能です。
-
端子ピッチは全てインチサイズ（2.54mm）です。
-
操作性は独立した節度機構により軽快なフィーリングです。
-
接触信頼性はクリップコンタクトにより長期安定性があります。
-
金メッキ接点
型式表示
| F | T | ２ | D - | ２ | M | - Z |
|---|---|---|---|---|---|---|
|
シリーズ名 |
操作形態 T: トグルタイプ |
極数 1: 単極 |
スイッチ特性 D: ON-ON |
端子形状 2: PC端子 |
操作部形状 M: スタンダード |
|

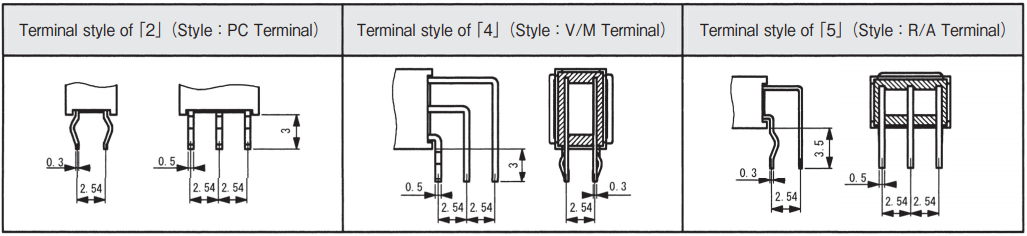

◆端子形状
型式一覧表
| 型式 | 回路構成 | 端子形状 | スイッチ特性 | CAD |
|---|---|---|---|---|
| 型式：FT1D-2M-Z | SPDT | PC端子 | ON-ON | |
| 型式：FT2D-2M-Z | DPDT | PC端子 | ON-ON | |
| 型式：FT1E-2M-Z☆ | SPDT | PC端子 | ON-OFF-ON | |
| 型式：FT2E-2M-Z☆ | DPDT | PC端子 | ON-OFF-ON | |
| 型式：FT1F-2M-Z☆ | SPDT | PC端子 | ON-(ON) | |
| 型式：FT1G-2M-Z★ | SPDT | PC端子 | (ON)-OFF-(ON) | |
| 型式：FT1D-5M-Z | SPDT | R/A端子 |
ON-ON |
|
| 型式：FT2D-5M-Z☆ | DPDT | R/A端子 |
ON-ON |
|
| 型式：FT1E-5M-Z | SPDT | R/A端子 | ON-OFF-ON | |
| 型式：FT1D-4M-Z☆ | SPDT | V/M端子 | ON-ON | |
| 型式：FT2D-4M-Z | DPDT | V/M端子 | ON-ON | |
| 型式：FT1E-4M-Z★ | SPDT | V/M端子 | ON-OFF-ON |
☆が付されている型式は準標準品 / です。
★が付されている型式は受注生産品です。
★が付されている型式は受注生産品です。
標準仕様
| 定格 |
最大定格 0.4VA(DC28V 以下) 最小定格 DC20mV 1μ A |
|---|---|
| 初期接触抵抗 | 100mΩ 以下 (AC200μ V 1.5mA) |
| 耐電圧 | AC250V 1分間 |
| 絶縁抵抗 | 500MΩ以上 (DC250V) |
| 電気的寿命 | 最大定格で10,000回 最小定格で50,000回（D.Eタイプ） 最小定格で30,000回（F.Gタイプ） |
| 使用温度範囲 | －40℃～＋85℃ |
| 保存温度範囲 | －40℃～＋85℃ |

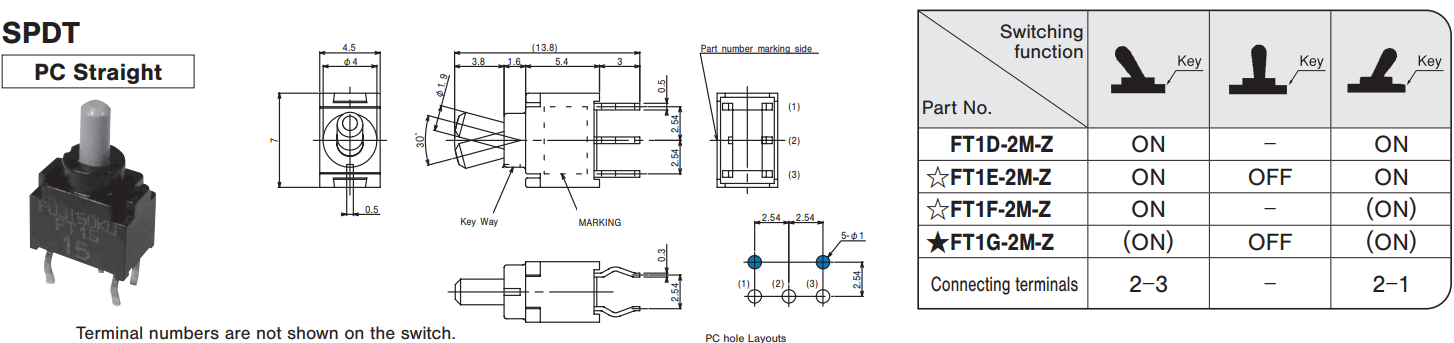

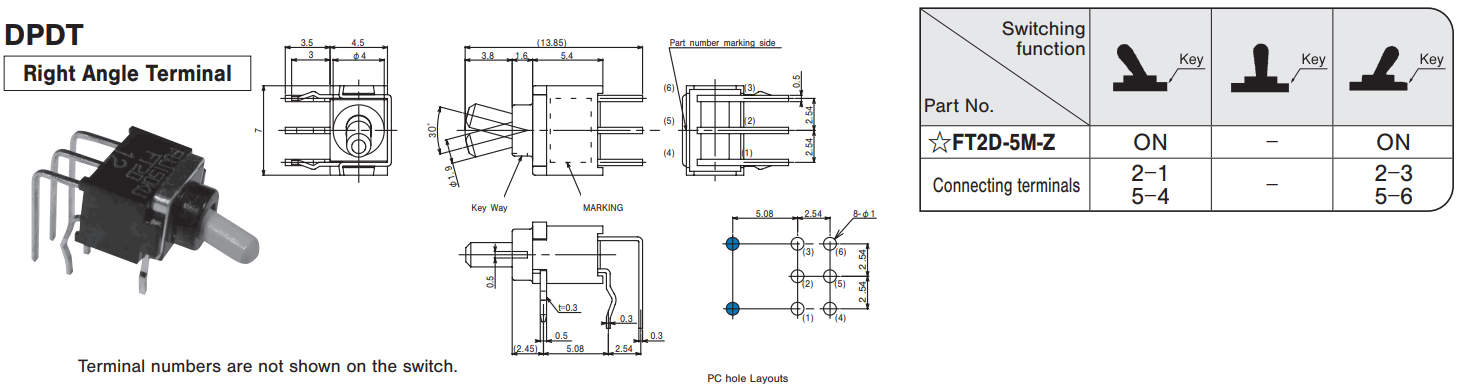

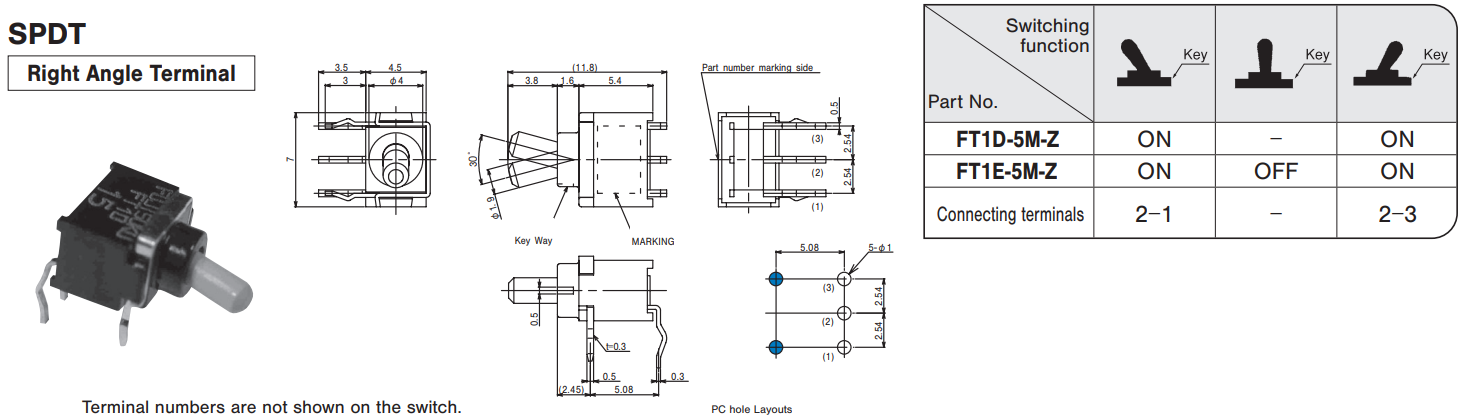

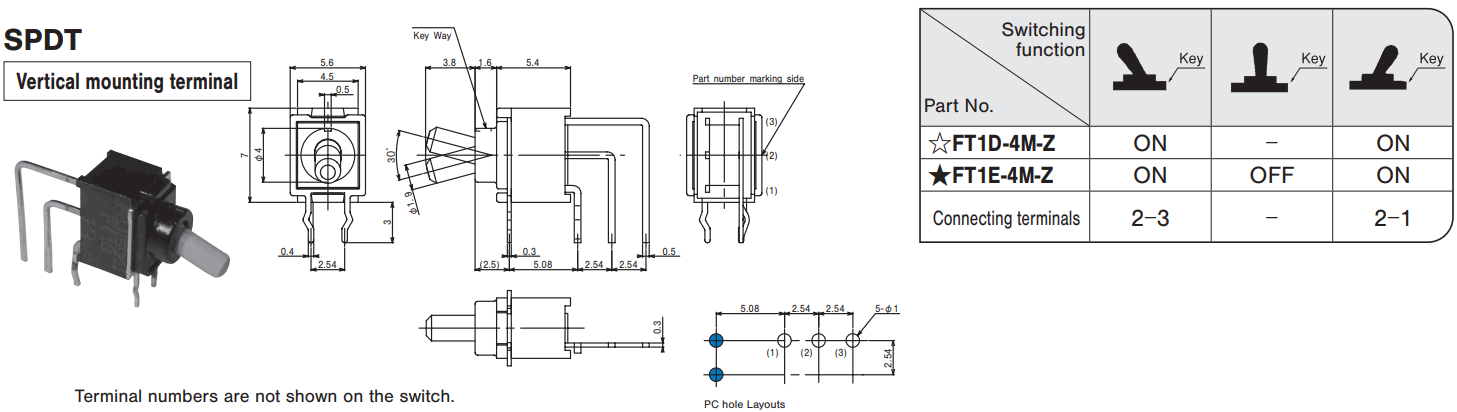

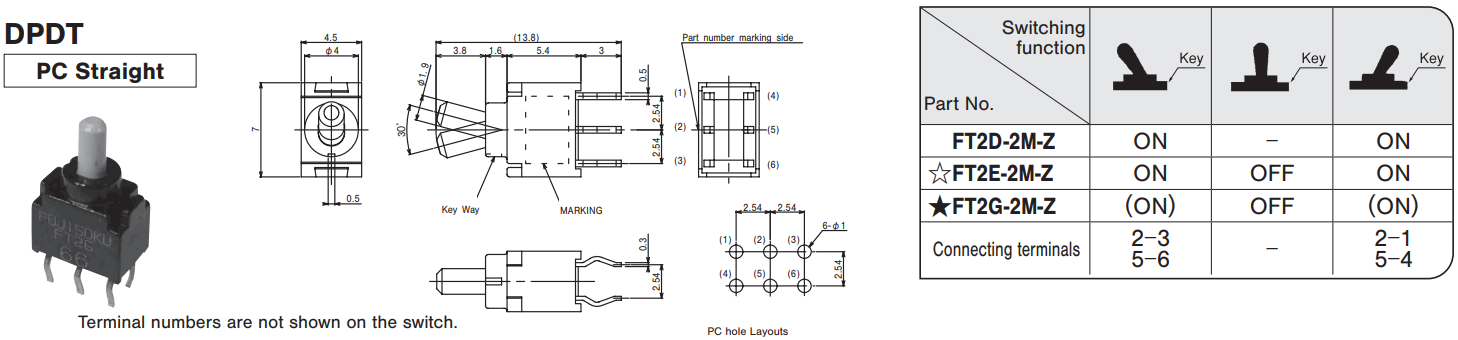

外形寸法図
(Unit:mm)
使用上の注意
はんだ付け仕様
⑴手付け 装置：はんだゴテ 380℃ Max. 3 sec. Max.
⑵フローライン 装置：噴流式または浸漬式 275℃ Max. 6 sec. Max.
⑵フローライン 装置：噴流式または浸漬式 275℃ Max. 6 sec. Max.
・プリヒートは、80～120℃以下 120秒以内での作業をお願いします。<
洗浄仕様
⑴溶剤は、フッソ系またはアルコール系のものを、ご使用ください。
⑵半田付け後洗浄する場合は、 常温に1～2時間放置後（室温30℃以下）、洗浄してください。
⑶超音波洗浄は、できません。
包装仕様
(Unit:mm)
環境関連書類
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
