レバー・ロッカースイッチ 8H
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
スナップイン方式レバー・ロッカースイッチ
FeaturesFeatures
-
8Hレバー・ロッカースイッチは、パネルにワンタッチ取り付けが可能なスナップイン方式で、スイッチの連続取り付けも可能です。
-
操作部は、使用目的によってレバー・ロッカーのいずれかを選ぶことができ、操作部、取付枠共に4色用意してありますので、パネルデザインに合わせてご使用ください。
標準仕様
| 最大定格 | 銀接点: AC125V 6A / AC250V 3A / DC30V 4A 金メッキ接点：20VDC 25mA |
|---|---|
| 初期接触抵抗 | 銀接点: 10mΩ Max.（2～4VDC 1A） 金メッキ接点：20mΩ Max.（200 μVAC 1.5mA） |
| 初期耐電圧 | AC1500V 1分間 |
| 初期絶縁抵抗 | 1000MΩMin. （DC500V） |
| 電気的寿命 | Altternate type: 50,000回 Momentary type: 25,000回 |
| 使用温度範囲 | －30～＋85℃ |
| 保存温度範囲 | －40～＋85℃ |
型式表示
| 8 | H | 1 | 01 | 1 | C | - Z |
|---|---|---|---|---|---|---|
|
シリーズ |
操作部形状 H: レバー / ロッカー |
極数 1: 1 pole 2: 2 poles |
スイッチ特性 01: ON-ON 02: ON-OFF-ON 04: (ON)-OFF-(ON) 06: ON-(ON) |
端子形状 1: はんだ端子 2: PC端子 |
接点材質 / メッキ Blank: Bs+Ag or Cu+Ag / Silver plated (Ag) / 銀メッキ (Ag) C: Bs+Ag or Cu+Ag / Gold plated (Ni+Au) / 金メッキ (Ni+Au) Bs=真鍮, Ag=銀, Cu=銅, |
◆端子形状
型式一覧表
| 型式 | 極数 | 端子形状 | スイッチ特性 | CAD |
|---|---|---|---|---|
| 型式：8H1011－Z | 単極 | はんだ端子 | ON－ON | |
| 型式：8H1011C－Z☆ | 単極 | はんだ端子 (金接点) | ON－ON | |
| 型式：8H1021－Z☆ | 単極 | はんだ端子 | ON－OFF－ON | |
| 型式：8H1041－Z | 単極 | はんだ端子 | (ON)－OFF－(ON) | |
| 型式：8H1061－Z | 単極 | はんだ端子 | ON－(ON) | |
| 型式：8H1012－Z★ | 単極 | PC端子 | ON－ON | |
| 8H2011－Z | 2極 | はんだ端子 | ON－ON | |
| 型式：8H2021－Z★ | 2極 | はんだ端子 | ON－OFF－ON | |
| 型式：8H2041－Z★ | 2極 | はんだ端子 | (ON)－OFF－(ON) | |
| 型式：8H2012－Z★ | 2極 | PC端子 | ON－ON | |
| 型式：8H2062－Z★ | 2極 | PC端子 | ON－(ON) |
☆が付されている型式は準標準品 / です。
★が付されている型式は受注生産品 / です。
▲が付されている型式はお問い合わせ品です。
★が付されている型式は受注生産品 / です。
▲が付されている型式はお問い合わせ品です。

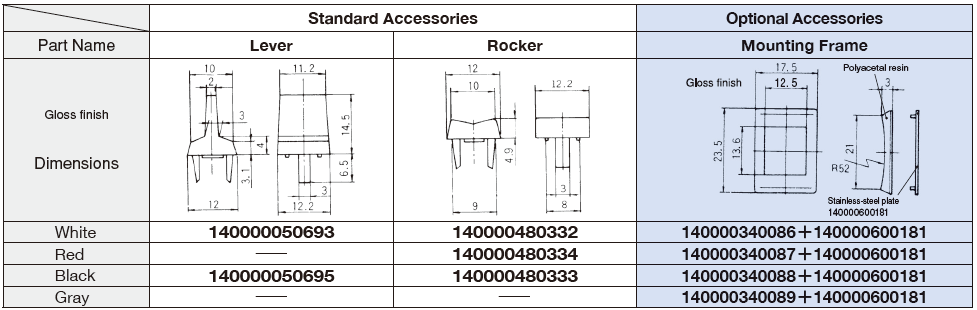

アクセサリー (標準付属部品／別売付属部品)
※
標準付属部品に関しては、ご注文時にレバーかロッカーのいずれか1つの型式をご指定ください。

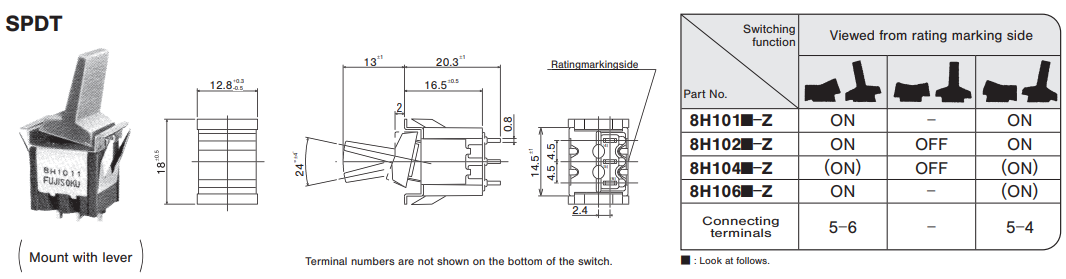

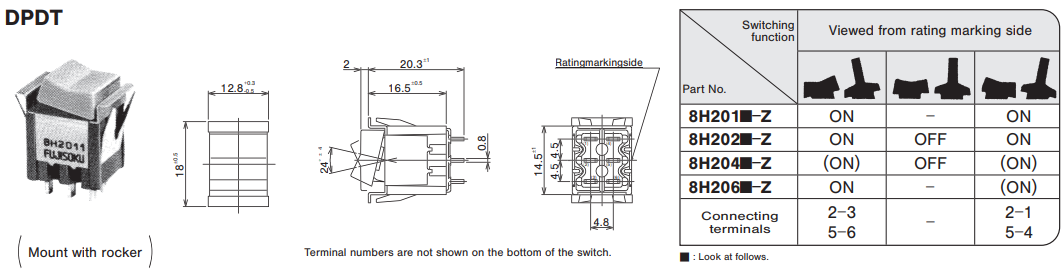

外形寸法図
(Unit:mm)

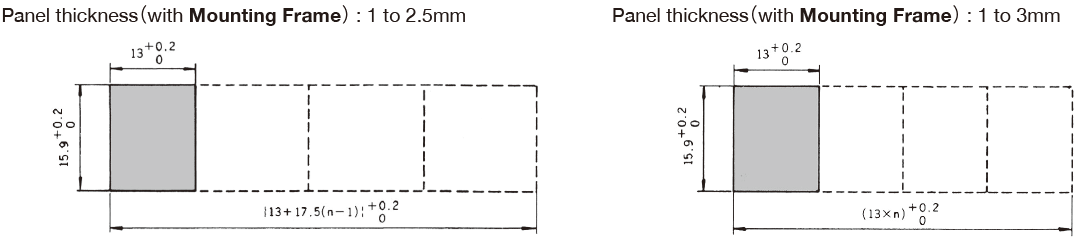

パネル抜孔図
レバー・ロッカー／取付枠の取付方法
-

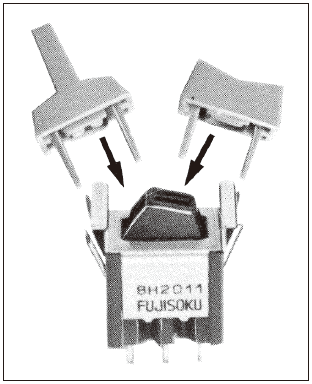

◆レバー・ロッカーの取付方法
-

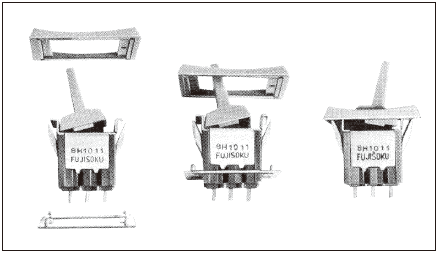

◆取付枠の取付方法
スイッチをパネルに取り付ける際は、上から左右均等のカで押し込んでください。※スイッチをパネルに取り付ける際は、上から左右均等のカで押し込んでください。

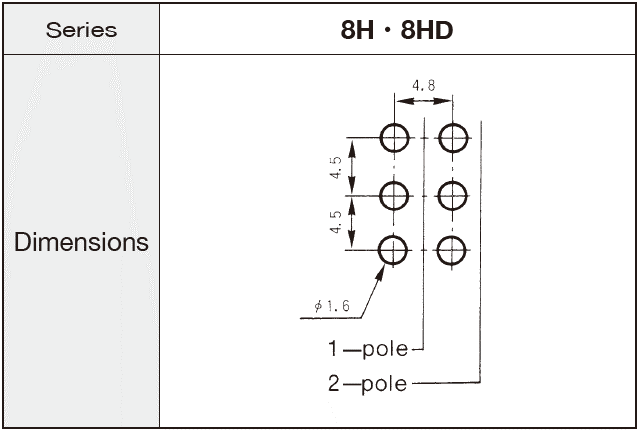

プリント基板孔あけ寸法
取扱注意事項
◆はんだ付け仕様
- 手付け
装 置：はんだゴテ
①420℃, Max.; 3 sec., Max. - フローライン
②275℃ ± 10℃, Max.; 5 seconds, Max.
上記、はんだ付け条件はPC端子タイプのみです。
◆洗浄仕様
- 溶剤は、フッソ系またはアルコール系のものをご使用ください。
- エイトスイッチシリーズは、防水構造になっていないため、PC板洗浄を要する場合は、スイッチ本体に洗浄液がかからないよう半田面をブラシ洗浄してください。
◆取り付けについて
- プリント基板取り付け前に端子は曲げないでください。
- スイッチを取り付けた後、スイッチのツマミなどに装置の重量がかかるような置き方は避けてください。
- PC端子タイプのパネル固定はパネルへスイッチネジ本体をネジ止めしてからプリント基板へはんだ付けして下さい。
環境関連書類
