レバー・ロッカースイッチ 8V-M
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
スモールレバー・ロッカーPC用スイッチ
FeaturesFeatures
-
8V-Mスモールレバー・口ッカーPCスイッチは、プリンテッドサーキット用に設計されており、プリント基板に直接取り付けが容易で、かつスイッチ取り付けの安定をはかるためのサポーターがついています。
-
操作部は、ツヤ消し仕上げを施したエレガントな4色のレバー・口ッカーを用意してありますので、パネルデザインに合わせてお選びください。
- PC基板実装
標準仕様
| 最大定格 | 銀接点: AC125V 6A / AC250V 3A / DC30V 4A 金メッキ接点：20VDC 25mA |
|---|---|
| 初期接触抵抗 | 銀接点: 10mΩ Max.（2～4VDC 1A） 金メッキ接点：20mΩ Max.（200 μVAC 1.5mA） |
| 初期耐電圧 | AC1500V 1分間 |
| 初期絶縁抵抗 | 1000MΩMin. （DC500V） |
| 電気的寿命 | Altternate type: 50,000回 Momentary type: 25,000回 |
| 使用温度範囲 | －30～＋85℃ |
| 保存温度範囲 | －40～＋85℃ |
型式表示
| 8 | V | 1 | 01 | 2 | - M | - Z | |
|---|---|---|---|---|---|---|---|
|
シリーズ名 |
取付形態 V: PC基板実装 |
極数 1: 単極 2: 2極 |
スイッチ特性 01: ON-ON 06: ON-(ON) |
端子形状 2: PC端子 |
接点材質 / メッキ Blank: Bs+Ag or Cu+Ag / Silver plated (Ag) / 銀メッキ (Ag) Bs=真鍮, Ag=銀, Cu=銅 |
操作部形状 M: スモールレバー / |
◆端子形状
型式一覧表
| 型式 | 回路構成 | スイッチ特性 | UL | CSA | CAD |
|---|---|---|---|---|---|
| 8V1012－M－Z | SPDT | ON － ON | 〇 | 〇 | |
| ★8V1062－M－Z | SPDT | ON － （ON） | ― | ― | |
| 8V2012－M－Z | DPDT | ON － ON | 〇 | 〇 | |
| ★8V2062－M－Z | DPDT | ON － （ON） | ― | ― |
★が付されている型式は受注生産品です。
UL・CSA表示品をご要望の際は、ご注文時にUL・CSA表示品とご指定ください。 UL・CSAの認定マークを表示して納品します。
UL (File No.E43275)／CSA (File No.LR38341)
標準アクセサリー (本体付属部品)
※
下表より、レバーかロッカーのいずれか1つの型式をスイッチご注文時にご指定ください。
| 種類 | 型式 | 色調 | 外形寸法図 |
|---|---|---|---|
| レバー | 140000050427 | 白 |  |
| 140000050428 | 赤 | ||
| 140000050450 | グレー | ||
| ロッカー | 140000480509 | 白 |  |
| 140000480510 | 赤 | ||
| 140000480511 | 黒 |

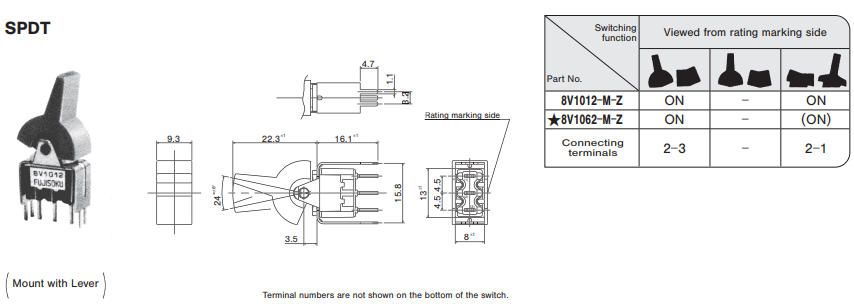

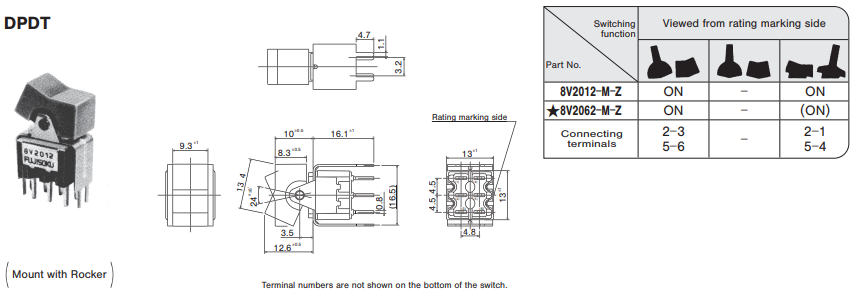

外形寸法図
(Unit:mm)

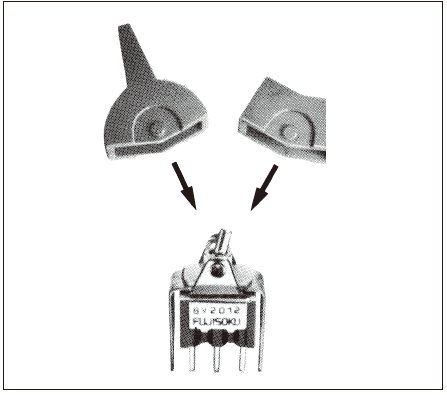

レバー・ロッカーの取付方法
●添付されたレバー・口ッカーを上から差し込んでスイッチに取り付けてください。

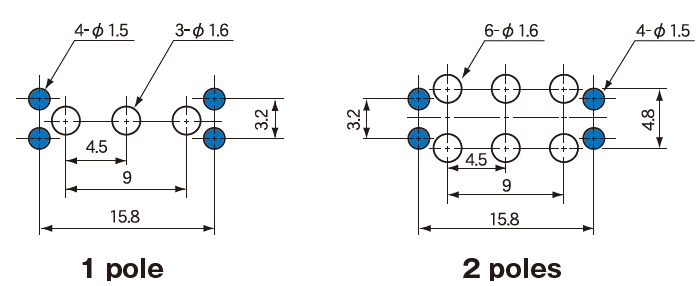

プリント基板孔あけ寸法
取扱注意事項
◆はんだ付け仕様
- 手付け
装 置：はんだゴテ
①420℃, Max.; 3 sec., Max. - フローライン
②275℃ ± 10℃, Max.; 5 seconds, Max.
上記、はんだ付け条件はPC端子タイプのみです。
◆洗浄仕様
- 溶剤は、フッソ系またはアルコール系のものをご使用ください。
- エイトスイッチシリーズは、防水構造になっていないため、PC板洗浄を要する場合は、スイッチ本体に洗浄液がかからないよう半田面をブラシ洗浄してください。

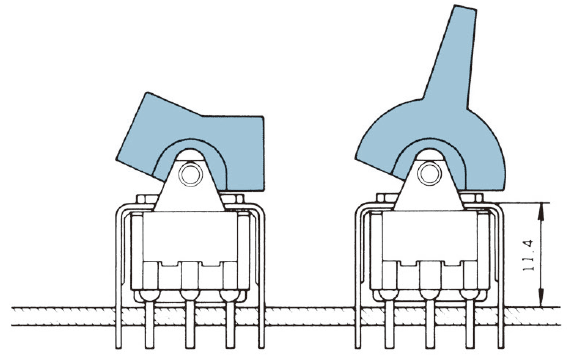

◆取り付けについて
- プリント基板取り付け前に端子は曲げないでください。
- スイッチを取り付けた後、スイッチのツマミなどに装置の重量がかかるような置き方は避けてください。
- PC端子タイプのパネル固定はパネルへスイッチネジ本体をネジ止めしてからプリント基板へはんだ付けして下さい。
環境関連書類
