ロータリコードスイッチ S-8000
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
3ビット8ポジションで小型設計
特 徴特 徴
-
３ビット８ポジション・タイプ
-
“O”リング採用により、ゴミ、ホコリの侵入防止、並びにはんだ付け後の洗浄が可能
-
DIP ピン配列２.５４ mm ピンピッチ
標準仕様
| 回路構成 | BCO (Real code, complementary code) |
|---|---|
| 使用温度範囲 | − 25 ~ 70 °C |
| 保存温度範囲 | − 25 ~ 70 °C |
| シール性 | 洗浄可能 |
| 質 量 |
Approx. 0.27 g (S-8010, S-8030) Approx. 0.34 g (S-8110, S-8130) Approx. 0.33 g (S-8011, S-8031) Approx. 0.40 g (S-8111, S-8131) |
機械的特性
| ポジション数 | 8 |
|---|---|
| 回転トルク | 36 mN·m {367 gf·cm} maximum |
| ステップ角度 | 45° |
| 端子強度 | 10 N {1.02 kgf} minimum |
| はんだ付け性 | 245 ± 3 °C, 2 ~ 3 s |
| はんだ耐熱性 | フロー：260 ± 3 °C の槽内に端子先 端から基板の裏面まで 5 ～ 6 秒間 浸漬を 2 回 手はんだ：380 ± 10 °C, 3 ~ 4 s |
電気的特性
| 接点定格 | Non-switching DC50 V 100 mA Switching DC5 V 100 mA MinimumDC20 mV 1 μA |
|---|---|
| 接触抵抗 | 100 mΩ maximum |
| 絶縁抵抗 | 1000 MΩ (DC100 V) minimum |
| 耐電圧 | AC250 V, 60 s |
環境特性
| 耐振性 | 振幅 (Amplitude) 1.5 mm（全振幅）or 加速度 (Acceleration) 98 m/s , 10-500-10 Hz, 3 directions for 2 h each |
|---|---|
| 耐衝撃性 | 490 m/s2, 11 ms 6 directions for 3 times each |
| 耐久性 | 10000 steps minimum DC5 V, 100 mA |
| 耐湿性（定常状態） | 40 °C, 相対湿度 Relative humidity 90 ~ 95 %, 240 h |
| 耐熱性 | 70 °C, 96 h |
| 耐寒性 | − 25 °C, 96 h |
| 温度サイクル | − 25 (0.5 h) ~ 70 °C (0.5 h), 5 cycles |
型式表示
| S-8 | 0 | 1 | 0 | W |
|---|---|---|---|---|
|
シリーズ名 |
ロータ形状 0：つまみ無し 1：つまみ付き |
コード 1：リアルコード 3：コンプリメンタリコード |
設定方向 0:上部設定型 1: 側部設定型 |
包装形態 W：トレイ 空欄：ポリ袋 |
型式一覧表
| 型式 | コード | 設定 | 形状 | 包装数量 | CAD |
|---|---|---|---|---|---|
| S-8010W | 2 進化 8 進 リアルコード | 上部設定 | つまみ無し | 50 pcs./tray | |
| S-8010 | 2 進化 8 進 リアルコード | 上部設定 | つまみ無し | 100 pcs./pack | |
| S-8110W | 2 進化 8 進 リアルコード | 上部設定 | つまみ付き | 50 pcs./tray | |
| S-8110 | 2 進化 8 進 リアルコード | 上部設定 | つまみ付き | 100 pcs./pack | |
| S-8011W | 2 進化 8 進 リアルコード | 側部設定 | つまみ無し | 50 pcs./tray | |
| S-8011 | 2 進化 8 進 リアルコード | 側部設定 | つまみ無し | 100 pcs./pack | |
| S-8111W | 2 進化 8 進 リアルコード | 側部設定 | つまみ付き | 50 pcs./tray | |
| S-8111 | 2 進化 8 進 リアルコード | 側部設定 | つまみ付き | 100 pcs./pack | |
| S-8030W | 2 進化 8 進 コンプリメンタリコード | 上部設定 | つまみ無し | 50 pcs./tray | |
| S-8030 | 2 進化 8 進 コンプリメンタリコード | 上部設定 | つまみ無し | 100 pcs./pack | |
| S-8130W | 2 進化 8 進 コンプリメンタリコード | 上部設定 | つまみ付き | 50 pcs./tray | |
| S-8130 | 2 進化 8 進 コンプリメンタリコード | 上部設定 | つまみ付き | 100 pcs./pack | |
| S-8031W | 2 進化 8 進 コンプリメンタリコード | 側部設定 | つまみ無し | 50 pcs./tray | |
| S-8031 | 2 進化 8 進 コンプリメンタリコード | 側部設定 | つまみ無し | 100 pcs./pack | |
| S-8131W | 2 進化 8 進 コンプリメンタリコード | 側部設定 | つまみ付き | 50 pcs./tray | |
| S-8131 | 2 進化 8 進 コンプリメンタリコード | 側部設定 | つまみ付き | 100 pcs./pack |

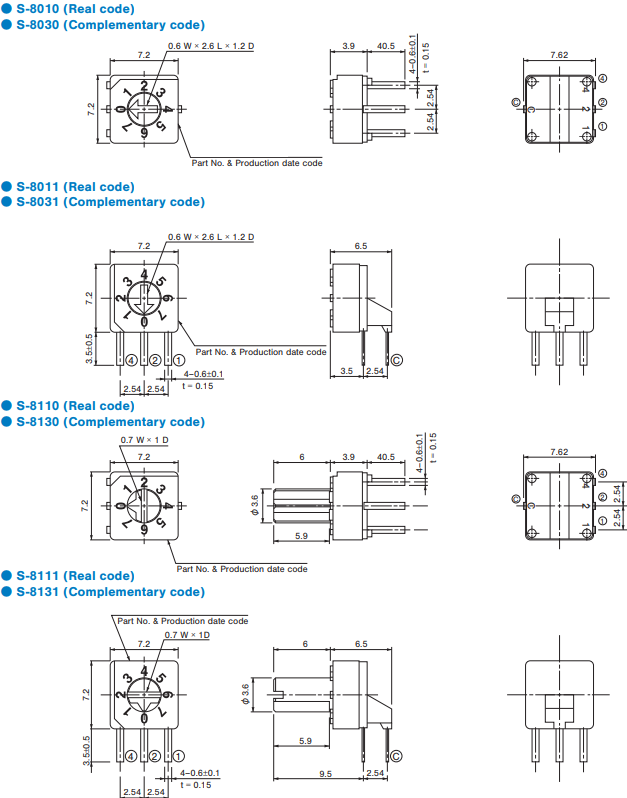

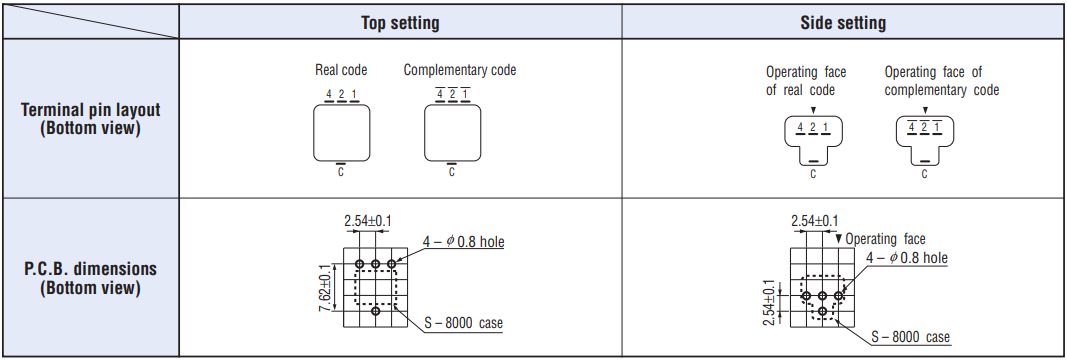

端子接続 / プリント基板加工寸法
(Unit:mm)
端子接続 / プリント基板加工寸法
(Unit:mm)
包装仕様
〈トレイの包装仕様〉
● トレイの最小梱包は、50個 / トレイとなりますので、50個単位 (50個、100個、150個・・・）でのご注文をお願い致します。
● トレイの箱詰めは、10トレイごとに製品箱に包装致します。
〈ポリ袋の包装仕様〉
● ポリ袋での最小包装は、10個/袋となりますので、10個単位（10個、20個、30個、…）でのご注文をお願い致します。
● ポリ袋の箱詰めは、50個以上（標準は100個）を製品箱に包装致します。
環境関連書類
