ロータリコードスイッチ DRS/DRR
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
開閉定格最大DC15V 30mAの7.5mm角小形DIPロータリスイッチ
FeaturesFeatures
-
7.5ミリ角と小型、高密度実装を実現
-
基板実装後の洗浄可能
-
接触部に金メッキ、微小電流領域で高信頼性実現
-
視認性向上
-
含有化学物資調査を chemSHERPA 指定形式で取得できます
- 型式一覧表より chemSHERPA-AI をダウンロード
標準仕様
定格 | 開閉定格: 最大) DC 15 V 30 mA, 最少) DC 20 mV 1 μA 通電定格: 100mA 50VDC |
---|---|
接触抵抗 | 100 mΩ 以下 |
耐電圧 | AC 250 V, 1 minite |
絶縁抵抗 | 1,000 MΩ 以上 (DC 100 V) |
耐久性 | 20,000 ステップ DC 15 V 30 mA |
回転トルク | 49 mN·m {500gf·cm} 以下 |
使用温度範囲 | -25 ~ +85℃ |
保存温度範囲 | -40 ~ +85℃ |
取扱い上の注意
◆はんだ付け仕様
(1) 手はんだ 350℃, 3 sec. Max
(2) フロー 260±3℃の槽内に端子先端から基板の裏面まで5~6s間 浸漬を2回
◆洗浄仕様
- はんだ付け後、部品が室温30℃以下まで十分に冷えてから洗浄してください。
- 熱いまま洗浄液へ空け浸けると内部の空気が収縮し、吸い込み現象により洗浄液が内部へ侵入することがあります。
◆スイッチ操作について
- 操作はミニドライバーで行ってください。
型式表示
DR | S | 7 | 0 | 10 | C |
---|---|---|---|---|---|
シリーズ名 |
端子形状 S:
PC Straight
R:
PC right angle
|
ロータ形状 7:
つまみ無し (標準形)
8:
ツマミ付き (シャフト形)
|
コード 0:
リアルコード
1:
コンプリメンタリコード
|
ポジション数 10:
10 positions
16:
16 positions
|
構造 |
型式一覧表
含有化学物資調査用成分表(chemSHERPA-AI)やCADのダウンロードには、ログイン(HP会員登録)が必要です。本シリーズでは、各chemSHERPAボタンクリック後のモーダルウィンドウより、最新Ver. 2.10.00と従前Ver. 2.09.00の選択が可能です。
型式 | 回路, コード | 設定 方向 | 端子形状 | ロータ形状 | 包装仕様 | REACH-SVHC | CAD | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
DRS7010C | 10 positions, Real |
上部 | スルーホール | ツマミ無し | マガジン, 50 pcs./stick |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
DRS7110C | 10 positions, Complementary |
上部 | スルーホール | ツマミ無し | マガジン, 50 pcs./stick |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
DRS8010C | 10 positions, Real |
上部 | スルーホール | ツマミ付き | マガジン, 50 pcs./stick |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
DRS8110C | 10 positions, Complementary |
上部 | スルーホール | ツマミ付き | マガジン, 50 pcs./stick |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
DRS7016C | 16 positions, Real |
上部 | スルーホール | ツマミ無し | マガジン, 50 pcs./stick |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
DRS7116C | 16 positions, Complementary |
上部 | スルーホール | ツマミ無し | マガジン, 50 pcs./stick |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
DRS8016C | 16 positions, Real |
上部 | スルーホール | ツマミ付き | マガジン, 50 pcs./stick |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
DRS8116C | 16 positions, Complementary |
上部 | スルーホール | ツマミ付き | マガジン, 50 pcs./stick |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
DRR7010C | 10 positions, Real |
側部 | スルーホール | ツマミ無し | マガジン, 50 pcs./stick |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
DRR7110C | 10 positions, Complementary |
側部 | スルーホール | ツマミ無し | マガジン, 50 pcs./stick |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
DRR8010C | 10 positions, Real |
側部 | スルーホール | ツマミ付き | マガジン, 50 pcs./stick |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
DRR8110C | 10 positions, Complementary |
側部 | スルーホール | ツマミ付き | マガジン, 50 pcs./stick |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
DRR7016C | 16 positions, Real |
側部 | スルーホール | ツマミ無し | マガジン, 50 pcs./stick |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
DRR7116C | 16 positions, Complementary |
側部 | スルーホール | ツマミ無し | マガジン, 50 pcs./stick |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
DRR8016C | 16 positions, Real |
側部 | スルーホール | ツマミ付き | マガジン, 50 pcs./stick |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
DRR8116C | 16 positions, Complementary |
側部 | スルーホール | ツマミ付き | マガジン, 50 pcs./stick |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|

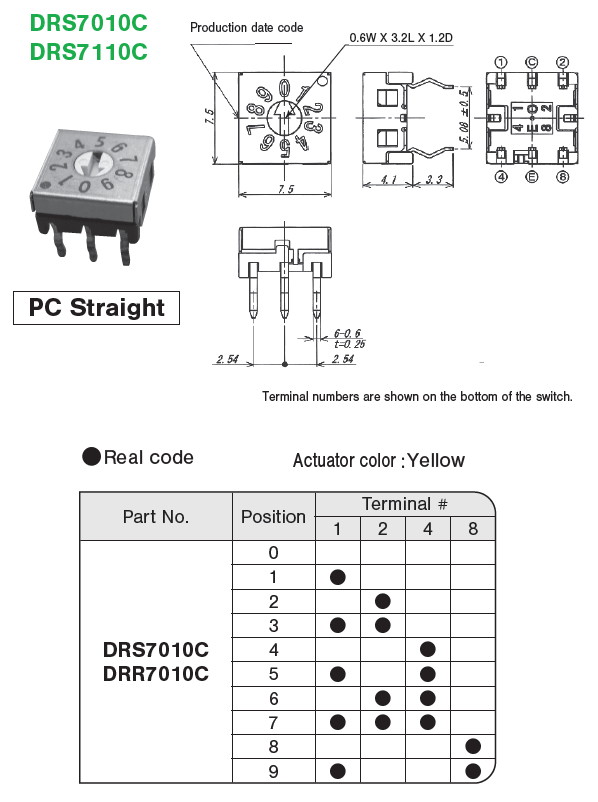

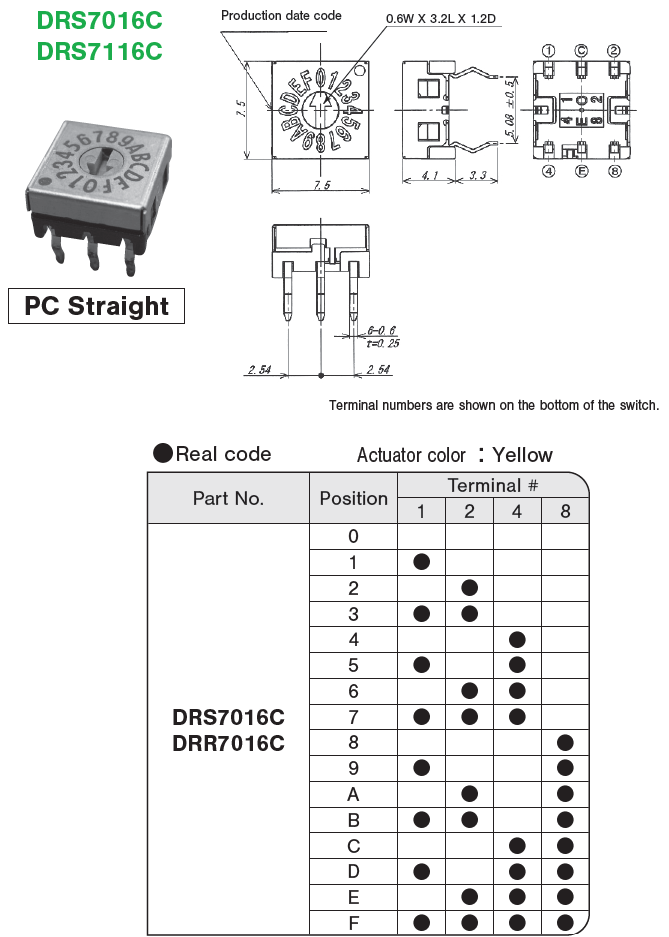

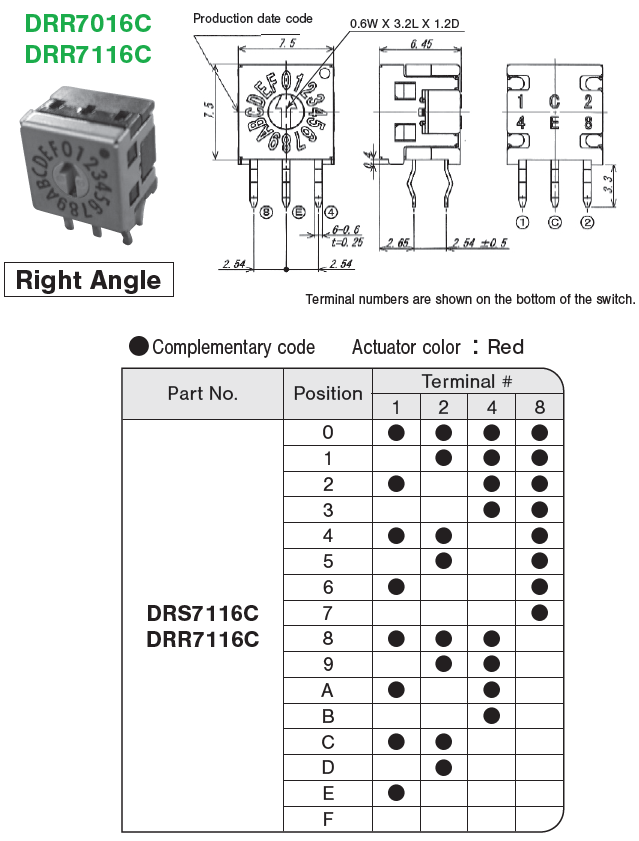

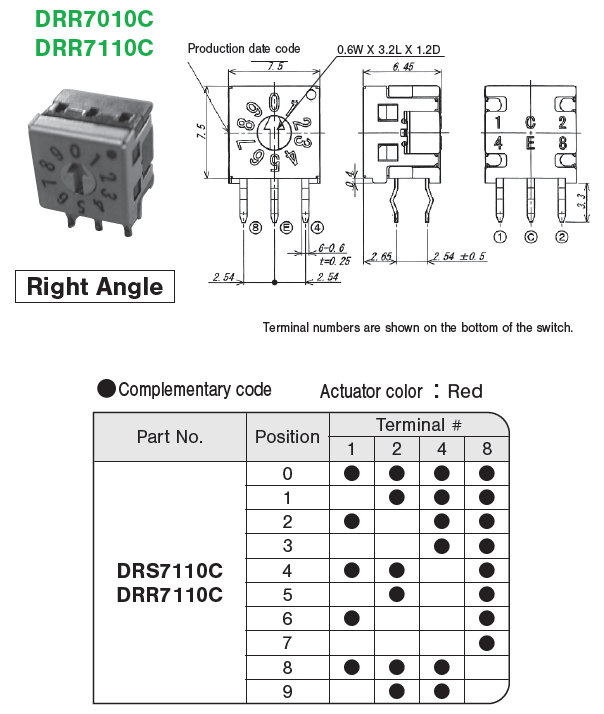

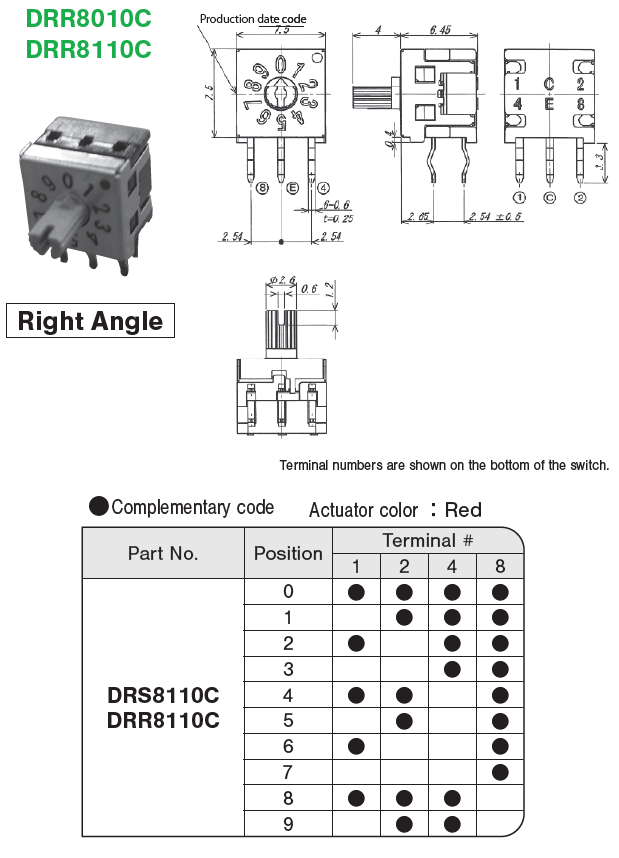

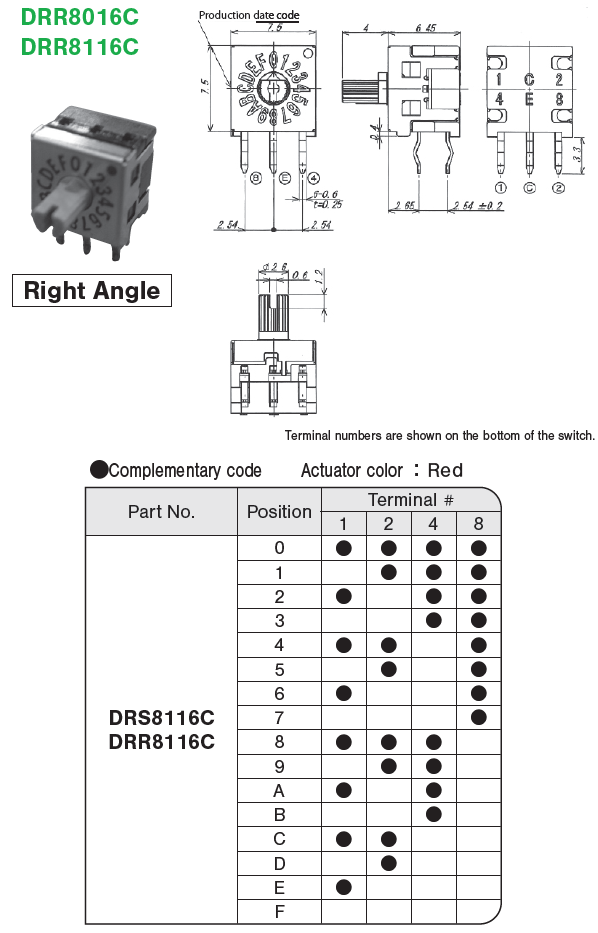

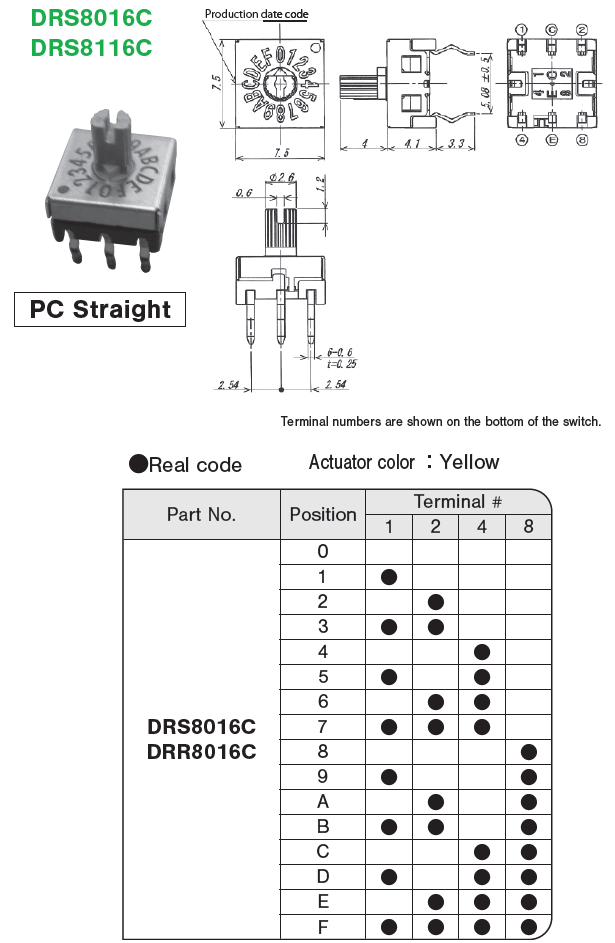

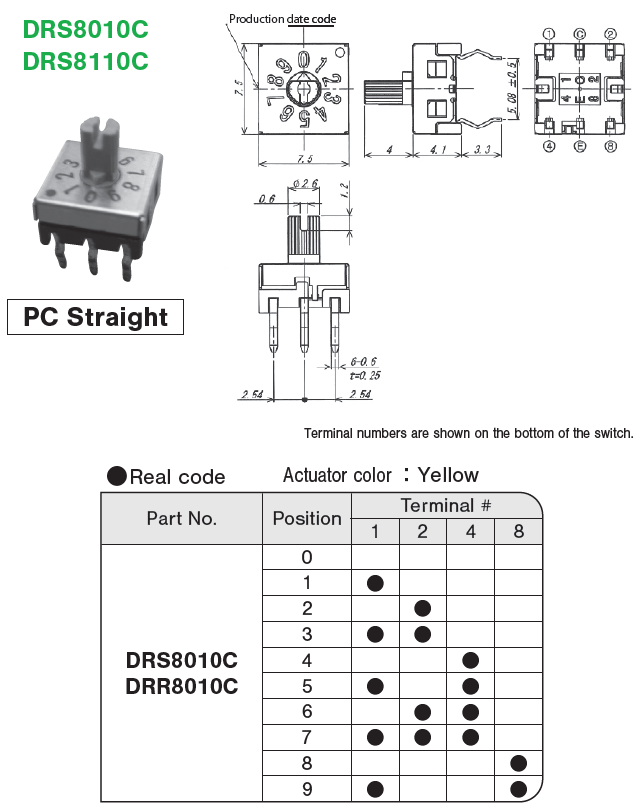

外形寸法図/コードフォーマット
(Unit:mm)
Ⓔ:アース端子 ●印は、コモン(C)との接続を示します

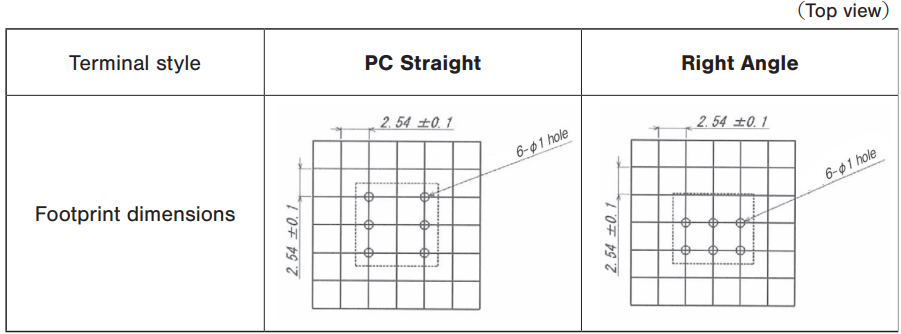

プリント基板加工寸法
(Unit:mm)

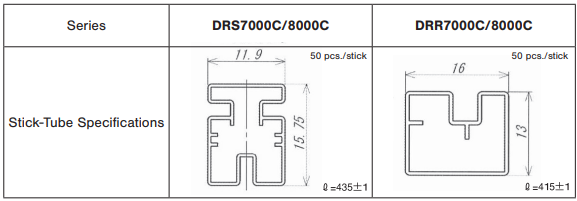

梱包仕様
(Unit:mm)
※最小梱包単位(スティック:50個)でのご注文を承ります。
RoHS規制物質自己宣言書
