ロータリコードスイッチ S-1000A/2000A
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
10mmでDIPピンコンパチブル、半透明平ノブ付きも登場!
-
“O”リング採用により、ゴミ、ホコリの侵入防止、
並びにはんだ付け後、洗浄が可能です -
一般のDIP スイッチとピンコンパチブルのために置換えが出来ます
-
半透明平ノブ付き(S-1200A/2200A シリーズ)
半透明ノブによりポジショニングしやすい
指先、ドライバによる設定が可能 -
含有化学物資調査を chemSHERPA 指定形式で取得できます
- 型式一覧表より chemSHERPA-AI をダウンロード
標準仕様
回路構成 |
10 positions (Real code, complementary code) |
---|---|
使用温度範囲 | -40 ~ 85 °C |
保存温度範囲 | -40 ~ 85 °C |
シール性 | 洗浄可能 |
質 量 |
Approx. 0.87 g (S-1010A, S-1030A, S-2010A, S-2030A) |
電気的特性
接点定格 | Non-switching: DC50 V 100 mA Switching: DC5 V 100 mA Minimum: DC20 V 1 μA |
---|---|
接触抵抗 | 100 mΩ maximum |
絶縁抵抗 | 1000 MΩ (100 VDC) minimum |
耐電圧 | AC300 V, 60 s |
機械的特性
ポジション数 | 16 (S-1000A), 10 (S-2000A) |
---|---|
回転トルク | 13 mN·m {133 gf·cm} min. |
ステップ角度 | 22.5° (S-1000A), 36° (S-2000A) |
端子強度 | 15 N {1.53 kgf} min. |
はんだ付け性 | 245 ±3 °C, 2~3 s |
はんだ耐熱性 | フロー: 260 ±3° C の槽内に端子先端から 基板の裏面まで5〜6秒間浸漬を2回 手はんだ: 380 ±10 °C, 3~4 s |
環境特性
耐振性 | 振幅 1.5 mm (全振幅) or 加速度 98 m/s2, 10-500-10 Hz, 3 directions for 2 h each |
---|---|
耐衝撃性 | 490 m/s2, 11 ms 6 directions for 3 times each |
耐久性 | 10000 steps DC5 V, 100 mA |
耐湿性(定常状態) | 抵抗負荷 DC50 V 100 mA 60 °C, 相対湿度 90~95 %, 1000 h |
耐熱性 | 85 °C, 1000 h |
耐寒性 | -40 °C, 96 h |
温度サイクル | -40 (0.5 h) ~ 85 °C (0.5 h), 5 cycles |
型式表示
S - | 1 | 0 | 1 | 0 | A | W |
---|---|---|---|---|---|---|
シリーズ名 |
ポジション数 1: 16 ポジション 2: 10 ポジション |
ロータ形状 0: つまみ無し 1: つまみ付き 2: 平ノブ付き (黒ハウジング) |
コード 1: リアルコード 3: コンプリメンタリコード |
設定方向 0: 上部設定型 1: 側部設定型 |
|
包装形態 W: トレイ 空欄: ポリ袋 |
型式一覧表
型式 | ポジション数, Code | 設定方向 | ロータ形状 | 包装仕様 | 含有化学物資調査 | CAD | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
S-2010AW | 10 pos. Real | 上部設定 | つまみ無し | 50 pcs./tray |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-2010A | 10 pos. Real | 上部設定 | つまみ無し | 25 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-2110AW | 10 pos. Real | 上部設定 | つまみ付き | 50 pcs./tray |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-2110A | 10 pos. Real | 上部設定 | つまみ付き | 25 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-2210AW | 10 pos. Real | 上部設定 | 平ノブ付き | 50 pcs./tray |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-2210A | 10 pos. Real | 上部設定 | 平ノブ付き | 25 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-2030AW | 10 pos. Complementary | 上部設定 | つまみ無し | 50 pcs./tray |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-2030A | 10 pos. Complementary | 上部設定 | つまみ無し | 25 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-2130AW | 10 pos. Complementary | 上部設定 | つまみ付き | 50 pcs./tray |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-2130A | 10 pos. Complementary | 上部設定 | つまみ付き | 25 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-2230AW | 10 pos. Complementary | 上部設定 | 平ノブ付き | 50 pcs./tray |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-2230A | 10 pos. Complementary | 上部設定 | 平ノブ付き | 25 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-2011AW | 10 pos. Real | 側部設定 | つまみ無し | 50 pcs./tray |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-2011A | 10 pos. Real | 側部設定 | つまみ無し | 25 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-2111AW | 10 pos. Real | 側部設定 | つまみ付き | 50 pcs./tray |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-2111A | 10 pos. Real | 側部設定 | つまみ付き | 25 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-2211AW | 10 pos. Real | 側部設定 | 平ノブ付き | 50 pcs./tray |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-2211A | 10 pos. Real | 側部設定 | 平ノブ付き | 25 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-2031AW | 10 pos. Complementary | 側部設定 | つまみ無し | 50 pcs./tray |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-2031A | 10 pos. Complementary | 側部設定 | つまみ無し | 25 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-2131AW | 10 pos. Complementary | 側部設定 | つまみ付き | 50 pcs./tray |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-2131A | 10 pos. Complementary | 側部設定 | つまみ付き | 25 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-2231AW | 10 pos. Complementary | 側部設定 | 平ノブ付き | 50 pcs./tray |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-2231A | 10 pos. Complementary | 側部設定 | 平ノブ付き | 25 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-1010AW | 16 pos. Real | 上部設定 | つまみ無し | 50 pcs./tray |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-1010A | 16 pos. Real | 上部設定 | つまみ無し | 25 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-1110AW | 16 pos. Real | 上部設定 | つまみ付き | 50 pcs./tray |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-1110A | 16 pos. Real | 上部設定 | つまみ付き | 25 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-1210AW | 16 pos. Real | 上部設定 | 平ノブ付き | 50 pcs./tray |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-1210A | 16 pos. Real | 上部設定 | 平ノブ付き | 25 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-1030AW | 16 pos. Complemental | 上部設定 | つまみ無し | 50 pcs./tray |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-1030A | 16 pos. Complemental | 上部設定 | つまみ無し | 25 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-1130AW | 16 pos. Complemental | 上部設定 | つまみ付き | 50 pcs./tray |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-1130A | 16 pos. Complemental | 上部設定 | つまみ付き | 25 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-1230AW | 16 pos. Complemental | 上部設定 | 平ノブ付き | 50 pcs./tray |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-1230A | 16 pos. Complemental | 上部設定 | 平ノブ付き | 25 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-1011AW | 16 pos. Real | 側部設定 | つまみ無し | 50 pcs./tray |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-1011A | 16 pos. Real | 側部設定 | つまみ無し | 25 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-1111AW | 16 pos. Real | 側部設定 | つまみ付き | 50 pcs./tray |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-1111A | 16 pos. Real | 側部設定 | つまみ付き | 25 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-1211AW | 16 pos. Real | 側部設定 | 平ノブ付き | 50 pcs./tray |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-1211A | 16 pos. Real | 側部設定 | 平ノブ付き | 25 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-1031AW | 16 pos. Complementary | 側部設定 | つまみ無し | 50 pcs./tray |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-1031A | 16 pos. Complementary | 側部設定 | つまみ無し | 25 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-1131AW | 16 pos. Complementary | 側部設定 | つまみ付き | 50 pcs./tray |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-1131A | 16 pos. Complementary | 側部設定 | つまみ付き | 25 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-1231AW | 16 pos. Complementary | 側部設定 | 平ノブ付き | 50 pcs./tray |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|
||||||||
S-1231A | 16 pos. Complementary | 側部設定 | 平ノブ付き | 25 pcs./pack |
chemSHERPA所定ファイルのダウンロードは、次のボタンから Ver.2.10.00 (最新) または Ver.2.09.00 (従前) をお選びいただけます。[ダウンロードにはログインが必要です]
※
chemSHERPA成形品データ作成支援ツールの最新版ダウンロードはこちらから。
|

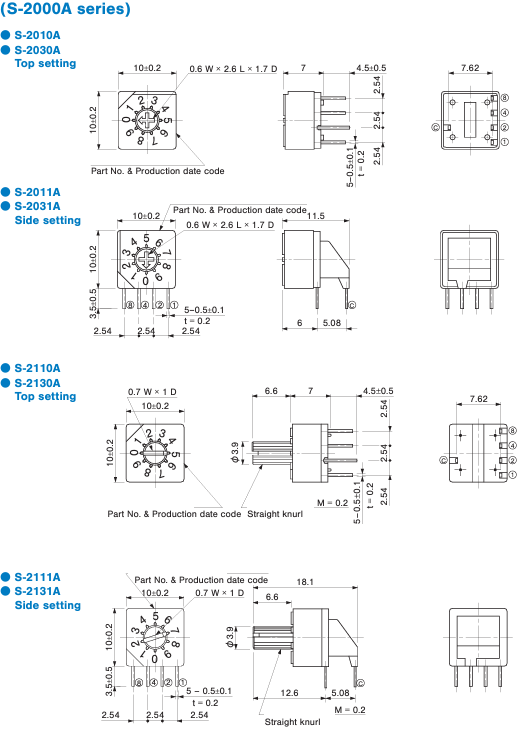

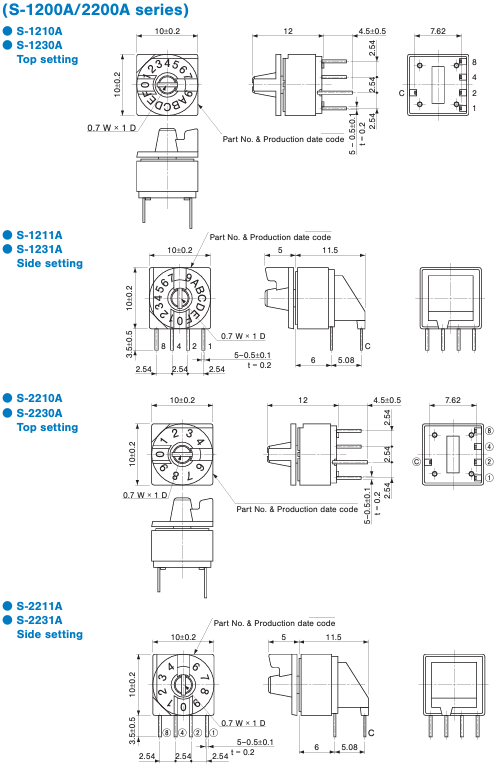

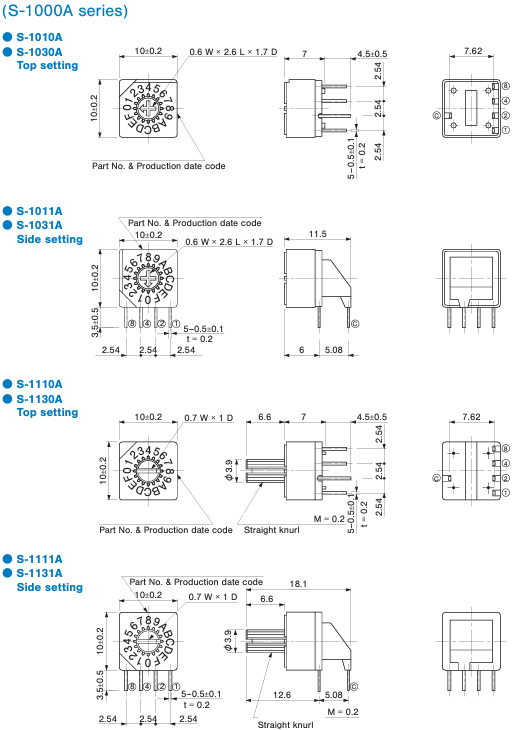

外形寸法図
(Unit:mm)

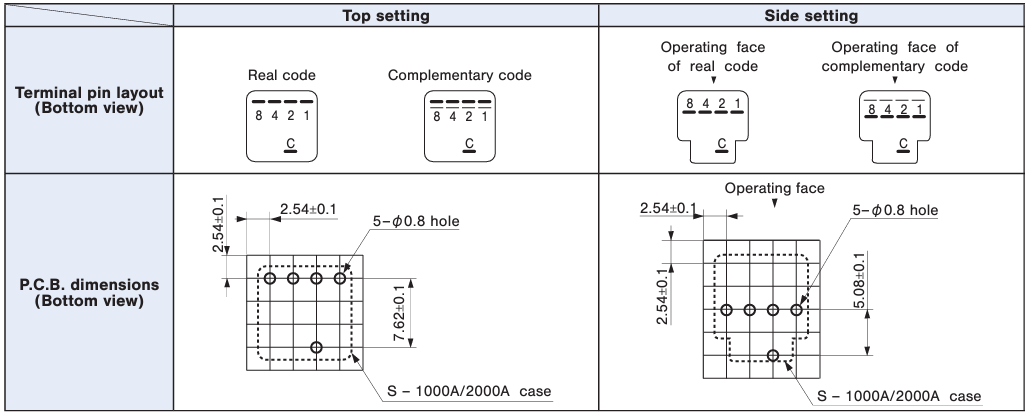

端子接続 / プリント基板加工寸法
(Unit: mm)

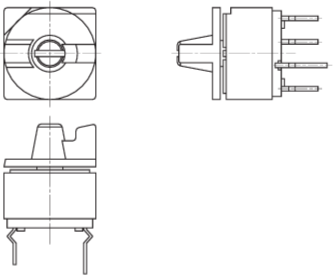

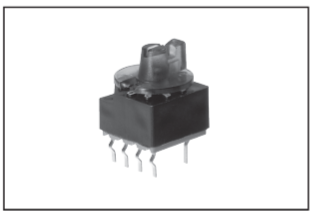

平ノブ付キンク加工 (受注生産)
● S-1200AK and S-2200AK

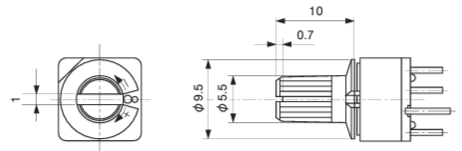

長軸用ノブ付品
● S-1200AK and S-2200AK
-
※ノブは、固定されているため、取り外しはできません。
ノブ単体での販売はしておりません。
-
ノブは、S-1000A、S-2000A、SA-5000共用です。
包装仕様
〈トレイの包装仕様〉
〈ポリ袋の包装仕様〉
