押ボタンスイッチ DP1 & 2
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
信号入力用の押ボタンスイッチです。照光タイプ(DP2)も取り揃えております。
FeaturesFeatures
-
プリント基板専用：端子ピッチは全て標準インチサイズです。
-
接触信頼性：接触部はセルフクリーニング機構を持ち、さらに接触の確実 なツイン接点を使用しました。
-
軽快なクリックフィーリング：ソフトなフィーリングと軽快なクリック感触を出す金属接片を使用
-
高密度実装：プリント基板面よりキャップの上面までの寸法は11～11.5ミ リと低くなっており、ケース寸法も横方向に隙間なく並べるこ とができます。
-
ワイドバリエーション：キャップ形状、色調をそれぞれ各種そろえました。また、DP1 タイプはキャップ色を透明にすると、内部にラベルや文字を入 れることができます。（ラベルの大きさはDP1－100の場合、7 ×7mm、厚さ0.3mm、DP1－120 は10×10mm、厚さ0.3mm です。）
標準仕様
| 定格 | 最大：DC24V 50mA 最小：DC20mV 0.5mA（銀メッキ接点)/DC20mV 10μA（金メッキ接点） |
|---|---|
| 初期接触抵抗 | 20mΩ以下（AC200μ V 1.5mA） |
| 耐電圧 | AC250V 1分間 |
| 絶縁抵抗 | 100MΩ以上（DC250V） |
| 電気的寿命 | 20 万回 |
| ストローク | DP1:0.8±0.3mm DP2: 1±0.3mm |
| 作動力 | 0.93±0.29N |
| 使用温度範囲 | －25～＋75℃ |
| 保存温度範囲 | －25～＋85℃ |

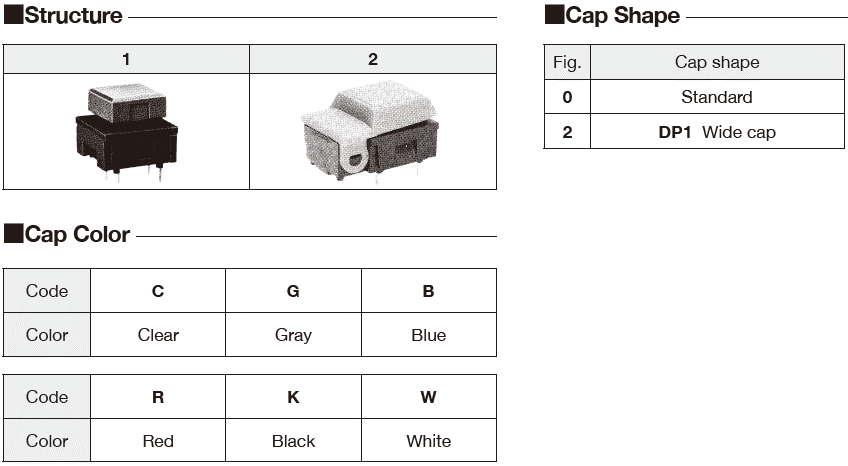

型式表示
| DP | 2- | 1 | 0 | 0 | B- | R- | Z |
|---|---|---|---|---|---|---|---|
|
シリーズ名 |
構造 |
極数 |
キャップ形状 |
接点メッキ なし：銀メッキ接点 B:金メッキ接点 |
キャップ色調 |
|
型式一覧表
| 型式 | 接点メッキ | 極数 | キャップ形状 | LED 数 | キャップ色調 | LED 色調 | CAD |
|---|---|---|---|---|---|---|---|
| DP1－100－Z | 銀メッキ接点 | 1 | Standard | 無 | - | - | |
| ☆DP1－100B－Z | 金メッキ接点 | 1 | DP1 Wide cap | 無 | - | - | |
| DP1－120－Z | 銀メッキ接点 | 1 | DP1 Wide cap | 無 | - | - | |
| ★DP1－120B－Z | 金メッキ接点 | 1 | DP1 Wide cap | 無 | 青 | - | |
| ★ DP2－100－G－Z | 銀メッキ接点 | 1 | Standard | 無 | グレー | - | |
| ★ DP2－100－K－Z | 銀メッキ接点 | 1 | Standard | 無 | 黒 | - | |
| ☆ DP2－100－R－Z | 銀メッキ接点 | 1 | Standard | 無 | 赤 | - | |
| ☆ DP2－100－W－Z | 銀メッキ接点 | 1 | Standard | 無 | 白 | - |
●尚、上記にない組み合せも受注いたしますので、お問い合わせください。 ▲は、お問い合わせ品です。 ☆（白星）は、準標準品です。 ★（黒星）は、受注生産品です。

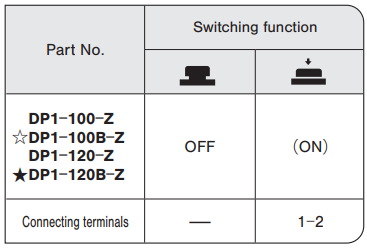

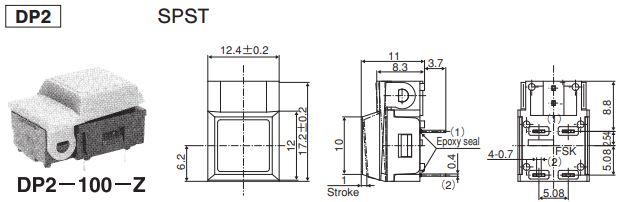

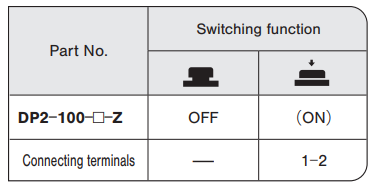

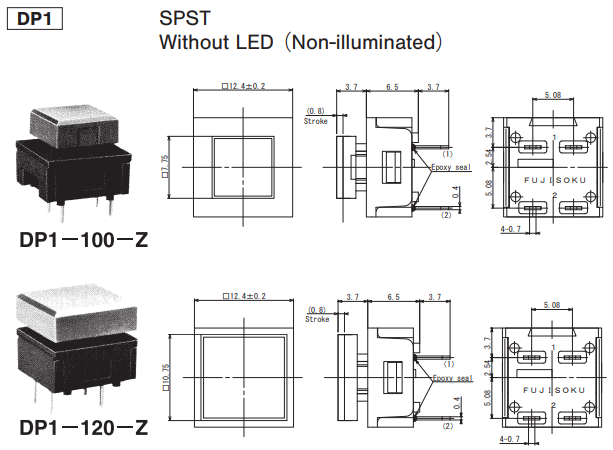

外形寸法図
(Unit:mm)

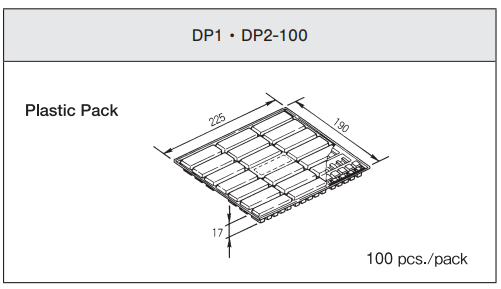

包装仕様
(Unit:mm)
環境関連書類
