タクティールスイッチ TME
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
タクティール押ボタンスイッチ
特 徴特 徴
-
鉛フリーはんだ付け対応品: ユーザーサイドで鉛フリーはんだが使えるよう、高耐熱樹脂を採用しました。
-
丸洗い洗浄が可能
-
アクチュエーター用:スイッチ部と操作部とを分離することができますので、スイッチのはんだ付け洗浄、組立等の作業ができます。
-
端子はすべてICピッチ
-
IC挿入機による自動挿入が可能（梱包方法は50 ヶ入りスティック）
-
端子配列
-
静電気防止対策:操作時の静電気による素子の損壊を防ぐよう設計されています。
-
シャープな感触のメタルコンタクトタイプです。

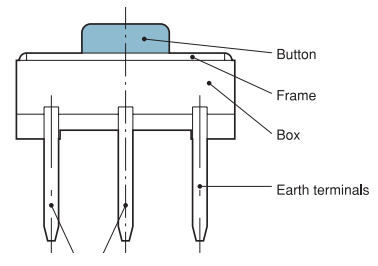

◆構造図
標準仕様
| 最大定格 | 1VA Max. （DC48V Max.50mA Max.） |
|---|---|
| 初期接触抵抗 | 100m Ω以下 ｛AC200μV 1.5mA1.96N｛200gf｝荷重時｝ |
| 耐電圧 | AC250V 1分間 |
| 絶縁抵抗 | 100MΩ以上 （DC100V） |
| 電気的寿命 | 100万回 |
| ストローク | 0.5±0.3mm |
| 作動力 | 1.96±0.98N |
| 使用温度範囲 | －25～＋70℃ |
| 保存温度範囲 | －40～＋70℃ |
はんだ付け仕様
●手付け 装置：はんだゴテ ①350±10℃, 3±0.5sec.
●フローライン 装置：噴流式または浸漬式
①275℃ 6 sec. Max.
・フローラインプリヒートは80～120℃以下、120秒以内での作業をお願いします。
●共通ランドに2端子以上はんだ付けする場合は、ソルダーレジストで独立させてください。
型式表示
| TME | G | 1- | 01 - | Z |
|---|---|---|---|---|
|
シリーズ名 |
接点メッキ なし: 銀メッキ |
構造 |
登録番号 |
|
型式一覧表
| 型式 | 接点メッキ材質 | スイッチ特性 | CAD |
|---|---|---|---|
| 型式：TME1－01－Z | 銀メッキ | OFF－(ON) |
洗浄仕様
●溶剤は、フッソ系またはアルコール系のものを、ご使用ください。 その他の溶剤または水による洗浄はできません。
●はんだ付け後洗浄する場合は、端子部温度が90℃以下、または、 常温で5分以上放置後洗浄してください。
●超音波洗浄はできません。

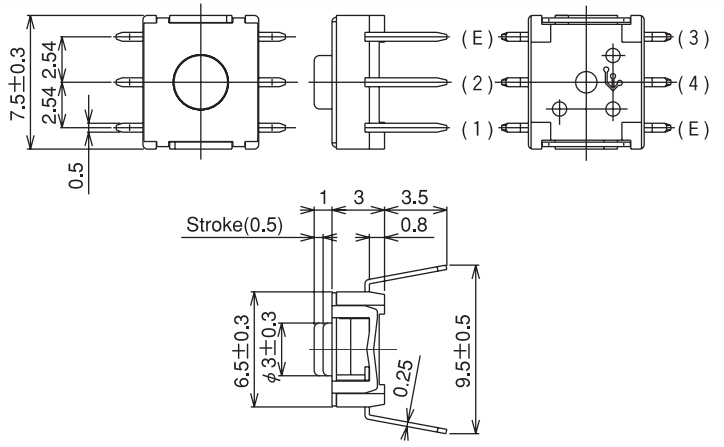

外形寸法

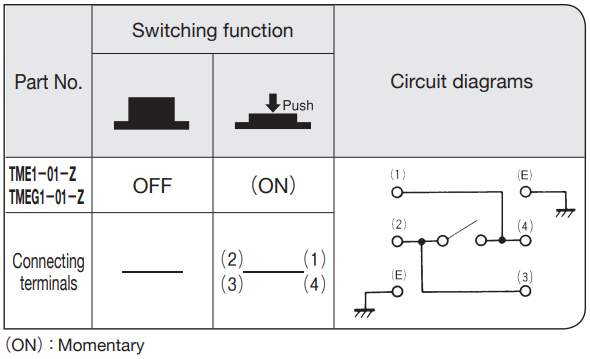

回路図

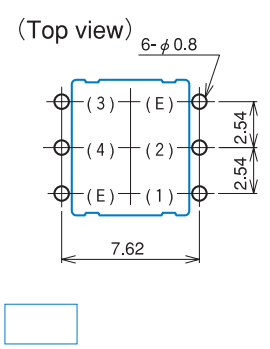

プリント基板孔あけ寸法
ブルーの線は、スイッチの外郭線です。
・（E）端子は、アース端子ですので、 Groundへ接続してください。この アース端子は、金属フレームへ接 続してあります。

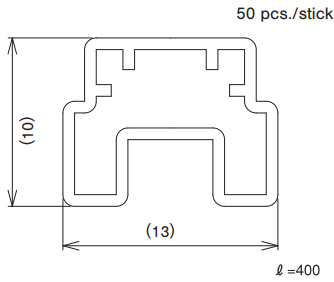

包装仕様
(Unit:mm)
| Stick specification |
|---|
|
|
環境関連書類
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
