タクティールスイッチ SMT3 & SMTE3
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
表面実装用押しボタンスイッチ
特 徴特 徴
-
自動はんだ付け対応品
高耐熱樹脂の採用により、リフ口一による実装が可能です。 -
丸洗い洗浄が可能（SMTE3 タイプ）
-
Jリード端子
端子形状は、Jリード形のため高密度実装を可能にしました -
静電気防止対策（SMTE3 タイプ）
静電気による素子の損壊を防ぐためアース端子を設けました。

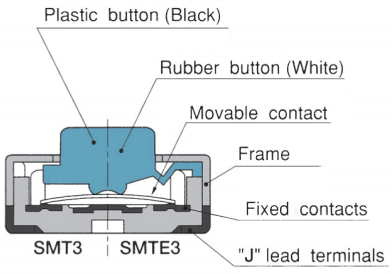

◆内部構造図
標準仕様
| 最大定格 | 0.6VA以下（DC24V 以下 30mA以下（抵抗負荷） |
|---|---|
| 最小定格 | 銀メッキ接点 DC5V 1mA（抵抗負荷） 金メッキ接点 DC5V 10μA（抵抗負荷） |
| 初期接触抵抗 | 100m Ω 以下 （AC200 μV 1.5mA） |
| 耐電圧 | AC250V 1分間 |
| 絶縁抵抗 | 100M Ω 以上（DC100V) |
| 静電容量 | 5pF以下 |
| 電気的寿命 | 10万回 |
| ストローク | SMT3：0.25mm SMTE3：0.5mm |
| 作動力 | SMT3：1.18±0.39 N SMTE3：1.96±0.98 N |
| 使用温度範囲 | －25～＋70℃ |
| 保存温度範囲 | －40～＋85℃ |
型式表示
| SMT | E | G | 3 - | 01 | E- | Z |
|---|---|---|---|---|---|---|
|
シリーズ名 なし:スタンダードタイプ(樹脂ボタン) E:丸洗いタイプ(ゴムボタン) |
構造 |
接点メッキ なし: 銀メッキ |
シリーズ記号 |
登録番号 |
梱包仕様 なし: スティック仕様 |
型式一覧表
| 型式 | 構造 | 梱包仕様 | CAD |
|---|---|---|---|
| SMT3-01-Z | スタンダードタイプ | スティック | |
| SMTE3-01-Z | 丸洗いタイプ | スティック | |
| ★SMTEG3-01-Z | 丸洗いタイプ | スティック | |
| SMT3-01E-Z | スタンダードタイプ | エンボステープ | |
| ★SMTG3-01E-Z | スタンダードタイプ | エンボステープ | |
| SMTE3-01E-Z | 丸洗いタイプ | エンボステープ | |
| ★SMTEG3-01E-Z | 丸洗いタイプ | エンボステープ |

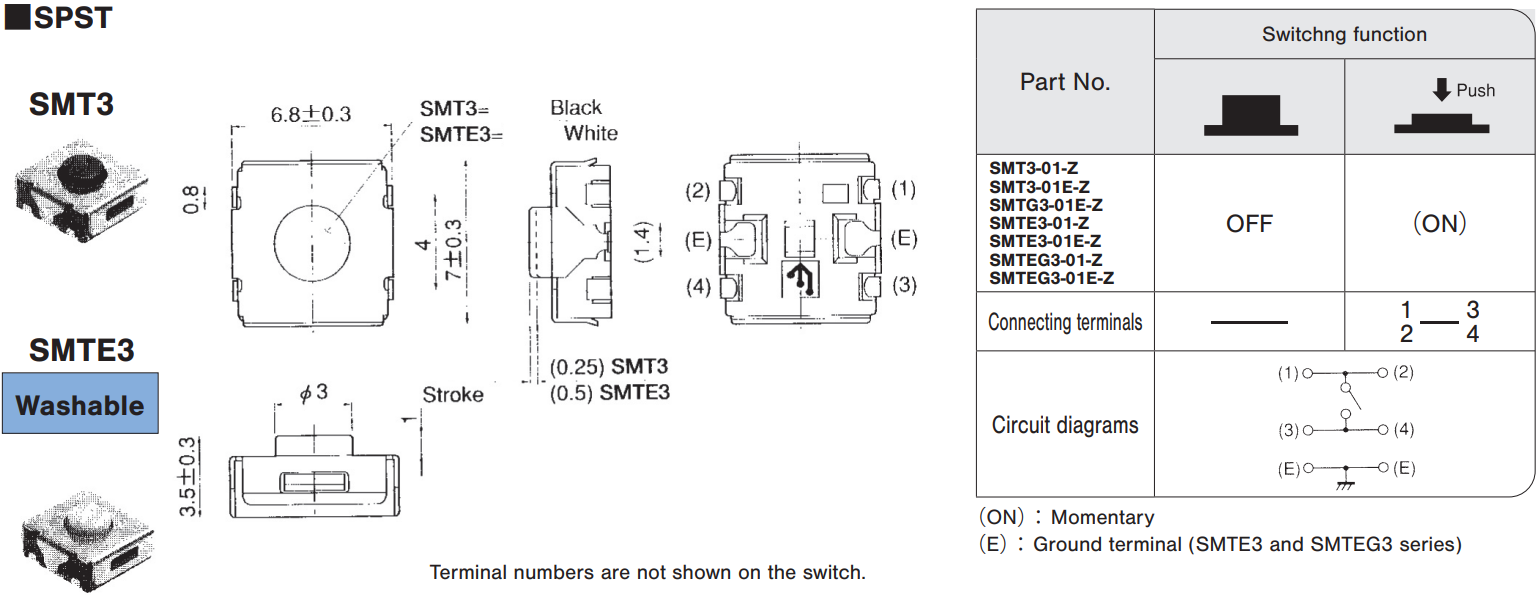

外形寸法図
(Unit:mm)
はんだ付け仕様
- 手付け
装 置：はんだゴテ
①350°C ± 10°C; 3 ± 0.5 seconds - リフローライン
装 置：インライン式またはバッチ式
・リフローは、2回までです。
洗浄仕様
※SMT3タイプは丸洗い洗浄ができませんので、フラックスは低残 渣のものをご使用ください。
- 溶剤は、フッソ系またはアルコール系のものを、ご使用ください。 その他の溶剤または水による洗浄はできません。
- はんだ付け後洗浄する場合は、端子部温度が90℃以下、または、 常温で5分以上放置後洗浄してください。
洗浄温度: 43℃以下 - 超音波洗浄はできません。

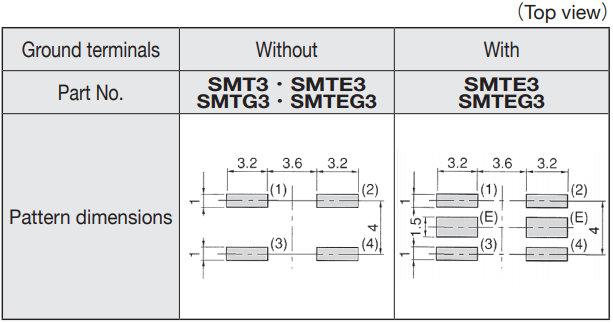

プリント基板寸法
包装仕様
(Unit:mm)

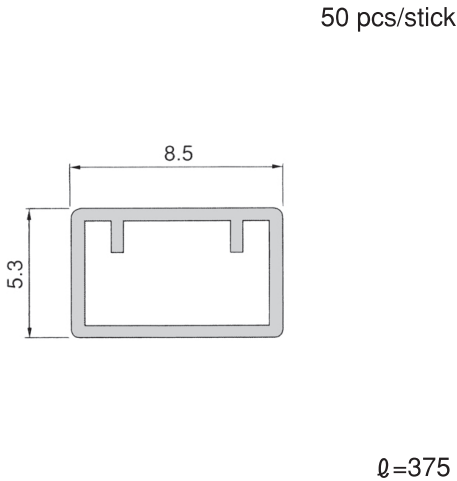

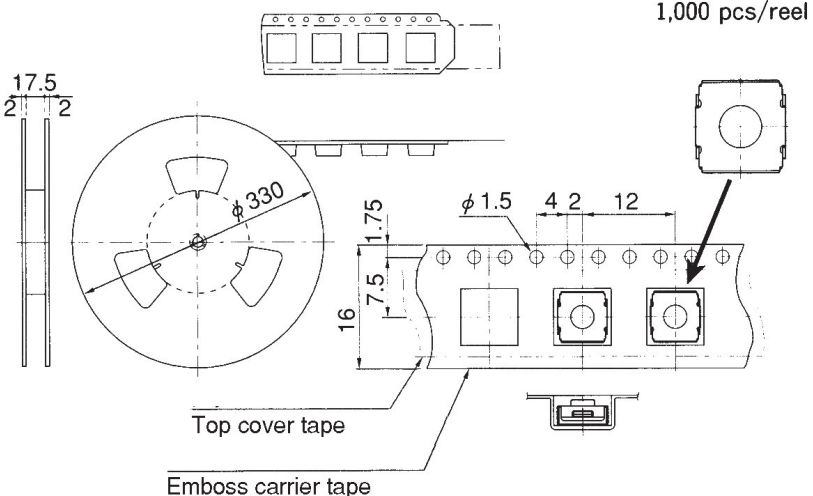

| スティック仕様 | エンボステープ仕様 |
|---|---|
|
|
|
エンボステーピング品をご希望の場合は、ご注文時に、その旨ご指定ください。
ご注文単位は、1リール(1,000個）単位となります。
環境関連書類
