押ボタンスイッチ CFPA
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
接触信頼性の高いクリップ接触機構
特 長特 長
-
リフローによる半田付けが可能
-
丸洗い洗浄が可能
-
微小電流用金メッキ接点
-
接触信頼性の高いクリップ接触機構
標準仕様
| 定格 | 最大定格：0.4VA（ DC28V Max.)（抵抗負荷） 最小定格：DC20mV 1μA （抵抗負荷） |
|---|---|
| 初期接触抵抗 | 80mΩ Max.（1.5mA 1kHz 20mV 以下） |
| 耐電圧 | AC500V 1分間 |
| 絶縁抵抗 | 500MΩ（DC500V） |
| ストローク | 1.1mm |
| 作動力 | 1.5N±1N |
| 電気的寿命 | 最大定格にて50,000回 |
| 切替タイミング | ノンショーティング |
| 使用温度範囲 | －40℃～＋80℃ |
| 保存温度範囲 | －40℃～＋80℃ |
型式表示
| CFPA - | １ | F | B４ - | A | ２ | T |
|---|---|---|---|---|---|---|
|
シリーズ・操作部 P:押しボタン |
極数 01: 1 bit |
スイッチ特性 F: ONー（ON） |
端子形状 B４: ガルウィング-R/A |
操作部形状 A: スタンダード |
接点材質 2: 金メッキ |
梱包仕様 T:テーピング |
型式一覧表
| 型式 | 極数 | スイッチ特性 | 端子形状 | 接点材質 | 梱包仕様 | CAD |
|---|---|---|---|---|---|---|
| CFPA－1FB4－A2T | 単極 | ONー（ON） | ガルウィング R/A | 金メッキ | テーピング | |
| CFPA－1FB4－A2W | 単極 | ONー（ON） | ガルウィング R/A | 金メッキ | トレイ |

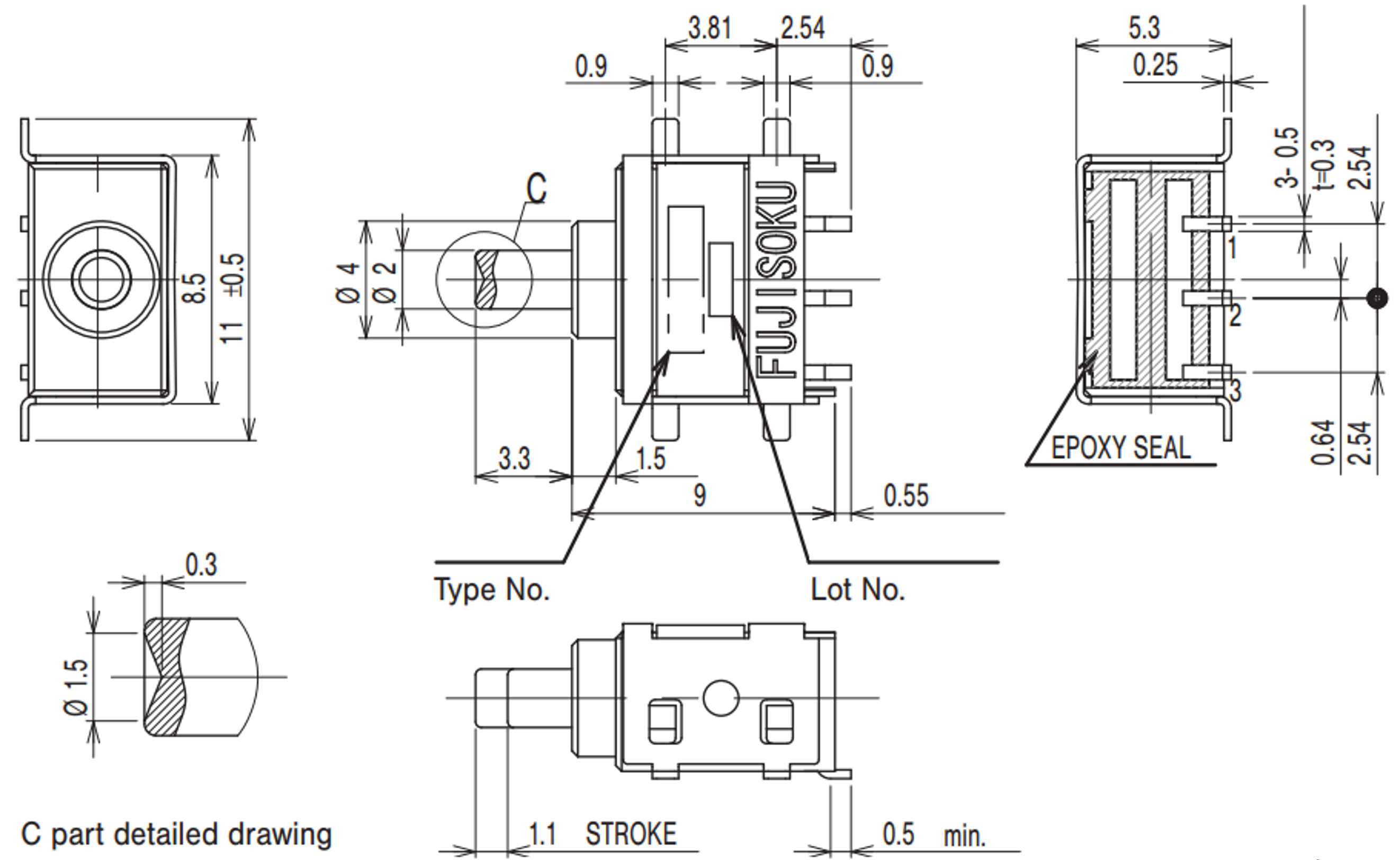

外形寸法図
(Unit：mm)

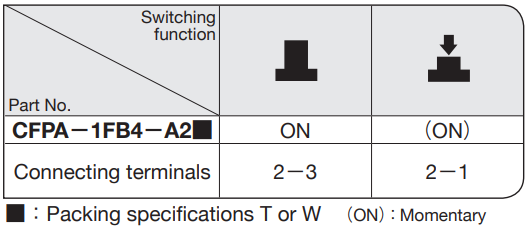

スイッチ特性

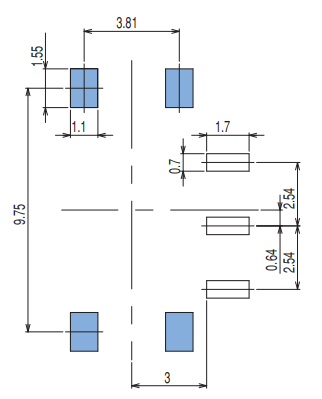

プリント基板寸法
はんだ付け仕様

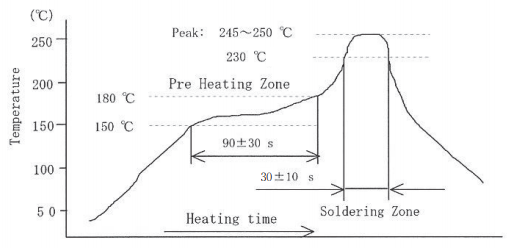

（1）リフローライン
リフロー回数：2回
（2）手付け
装 置：はんだゴテ
350℃以下３～4秒
洗浄仕様
- 溶剤は水又はアルコールをご使用ください。又、使用に際しては十分なご確認をお願いします。
- 洗浄方法は浸漬のみとなります。洗浄時間は最大2 分間となりますが、極力短時間でお願いします。
- はんだ付け後洗浄する場合は、スイッチの温度が室温30℃以下に冷えてから洗浄してください。
- 洗浄後は十分な乾燥をお願いします。不十分な場合、作動力のバラツキや電気的破壊につながりかねません。
包装仕様
(Unit: mm)
-

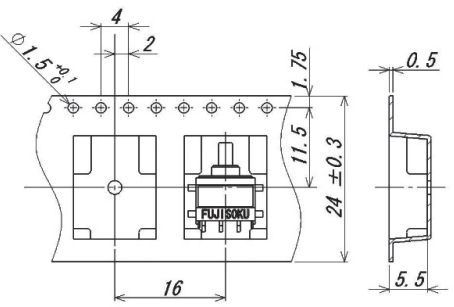

●テーピング (500 pcs /reel)
-

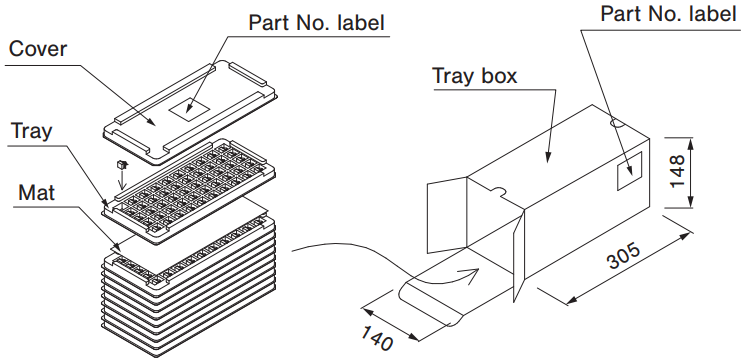

●トレイ (500 pcs /tray)
環境関連書類
