押ボタンスイッチ SMAP
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
表面実装用押ボタンスイッチ
FeaturesFeatures
-
リフローによる半田付けが可能
-
丸洗い洗浄が可能
-
超小電流用金メッキ接点
-
接触信頼性の高いクリップ接触機構
標準仕様
| 定格 | 最大定格：0.4VA（DC28V以下）（抵抗負荷） 最小定格：DC20mV 1μA （抵抗負荷） |
|---|---|
| 初期接触抵抗 | 100m Ω 以下（AC200 μV 1.5mA） |
| 耐電圧 | AC250V 1分間 |
| 初期絶縁抵抗 | 500M Ω 以上（DC250V） |
| ストローク | 1.4mm |
| 作動力 | 1.47±0.98 N |
| 静電容量 | 5pF以下（1M±200 Hzの交流電圧） |
| 電気的寿命 | 最大定格にて1万回 最小定格にて3万回 |
| 切替タイミング | ノンショーティング |
| 使用温度範囲 | －20～＋80℃ |
| 保存温度範囲 | －40～＋80℃ |
型式表示
| SMAP | 1 | F - | 2 | M | - E | - Z |
|---|---|---|---|---|---|---|
|
シリーズ名 |
極数 1: 単極 2: 2極 |
スイッチ特性 F: ON-(ON) |
端子形状 2: PC端子 5: R/A端子 |
操作部形状 M: スタンダード |
梱包仕様 Blank: マガジン E: テーピング |
|
型式一覧表
※
下表のうち、背景グレーの型式は、2023年12月20日を注文期限としまして販売を終了しました。予めご了承ください。
| 型式 | 極数 | スイッチ特性 | 端子形状 | 梱包仕様 | 梱包数量 | CAD |
|---|---|---|---|---|---|---|
| 型式：SMAP1F-2M-Z | 単極 | ONー（ON） | PC端子 | マガジン | 50pcs.／stick | |
| 型式：SMAP1F-5M-Z | 単極 | ONー（ON） | R/A端子 | マガジン | 50pcs.／stick | |
| 型式：SMAP1F-5M-E-Z | 単極 | ONー（ON） | R/A端子 | テーピング | 500 pcs.／reel |

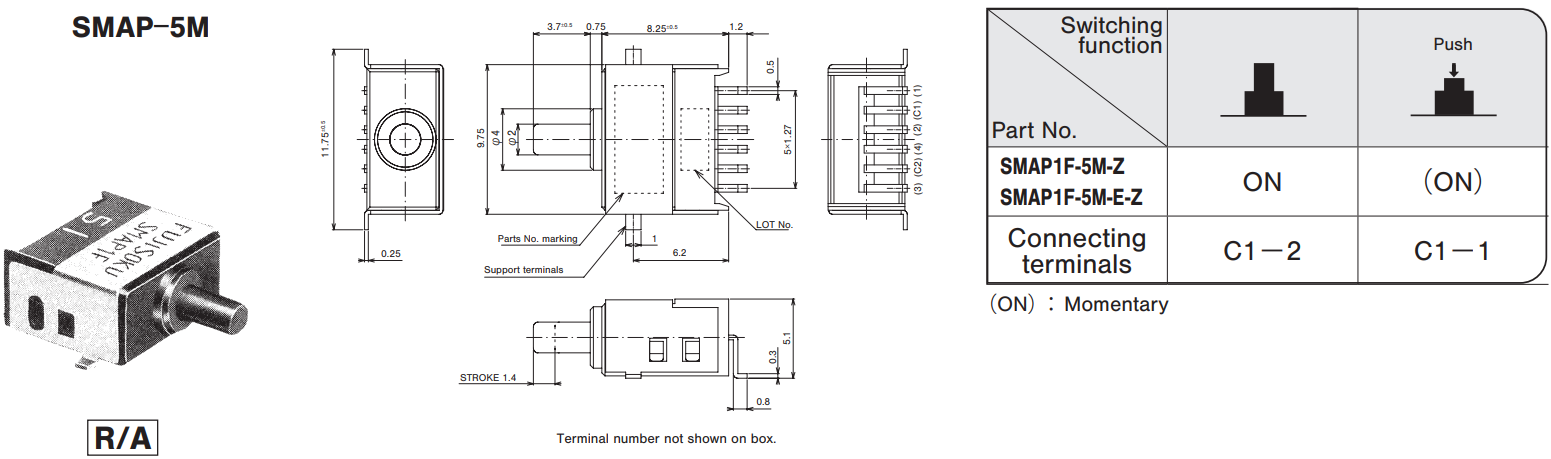

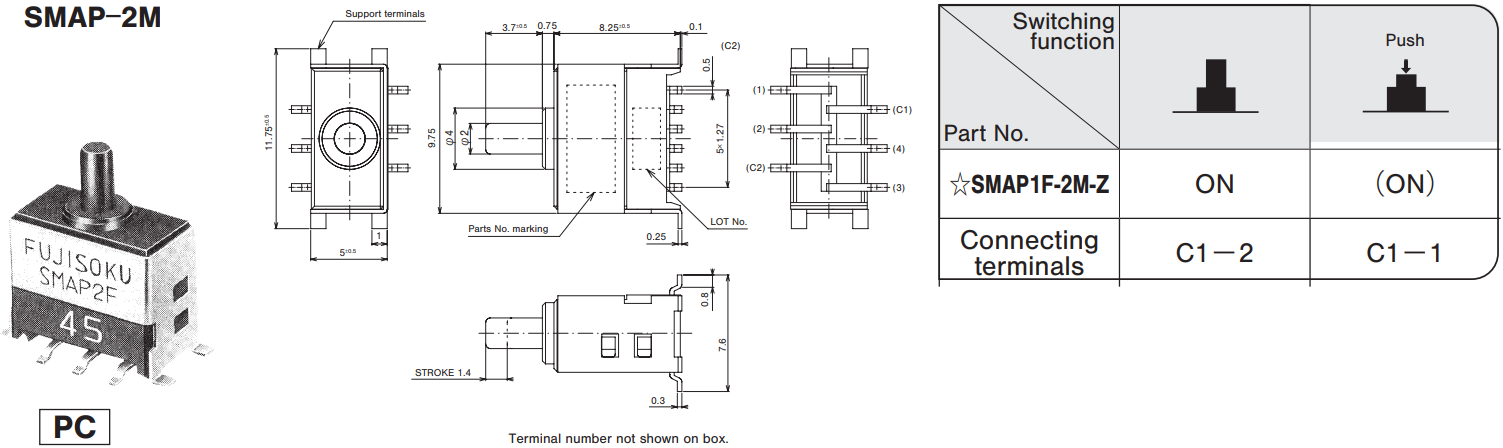

外形寸法図
(Unit：mm)

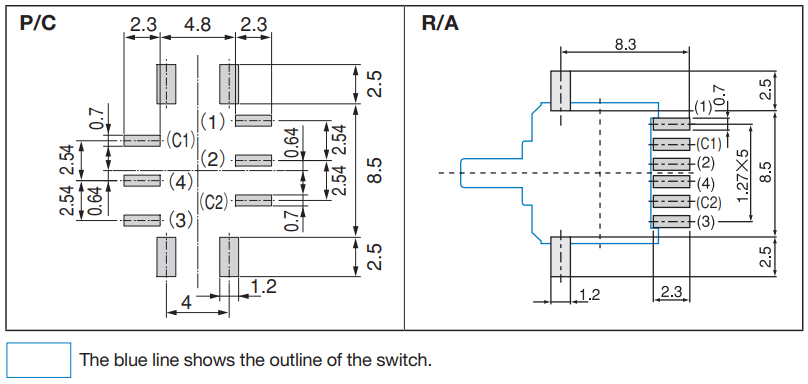

プリント基板寸法（Top view）
ブルーの線は、スイッチの外郭線です。

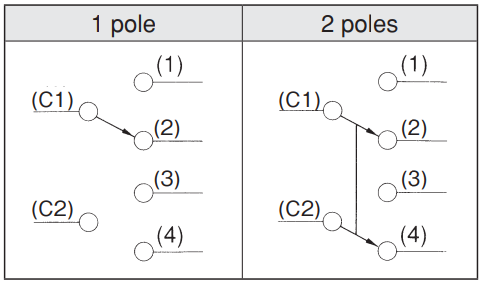

回路図
●単極は、（ C2）（ 3）（ 4）番端子の回路が無いため遊び端子となります。
はんだ付け仕様
- 手付け
装 置：はんだゴテ 380°C ±10°C; 3±0.5 seconds

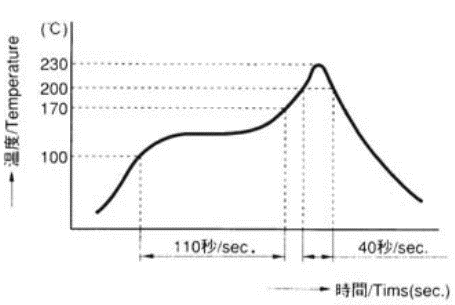

- リフローライン 装 置：インライン式またはバッチ式
●リフローは、1回のみです。
洗浄仕様
- 溶剤は、フッソ系またはアルコール系のものを、ご使用ください。
- はんだ付け後洗浄する場合は、端子部温度が90℃以下、または、常温で5分以上放置後洗浄してください。
- 超音波洗浄はできません。

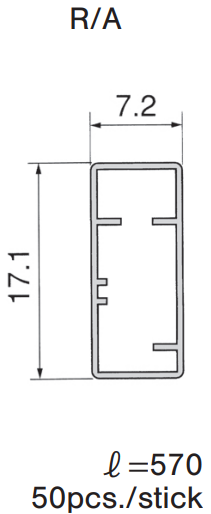

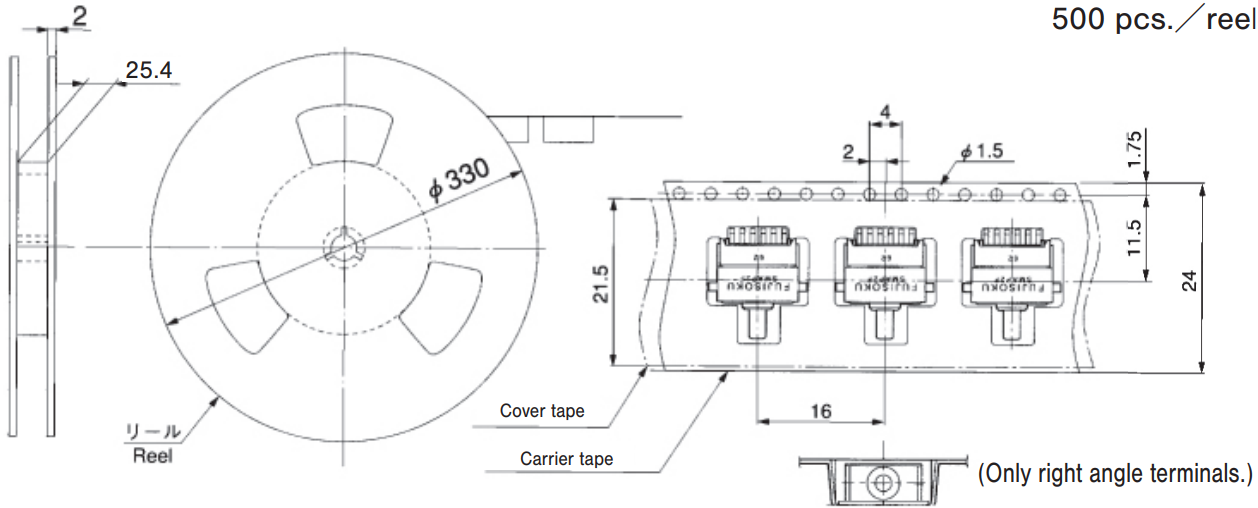

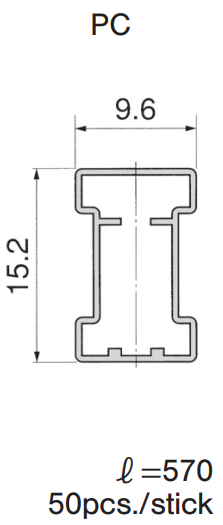

包装仕様
| エンボステープ仕様 | スティック仕様 | |
|---|---|---|
|
|
|
|
環境関連書類
