押ボタンスイッチ 8N
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
スタンダード押ボタンスイッチ
FeaturesFeatures
-
8N スタンダードプッシュスイッチは、"8"シリーズ押ボタンスイッチの基本形で、モーメンタリ一、オルタネー卜の両タイプがあります。ボタンはφ8、φ10 、φ15の3種類があり、色はそれぞれ8色用意してありますので、パネルデザインに合わせてカラーをお選びください。
-
接触部には金接点又は銀接点を仕様しています。
-
エポキシケース/耐アーク性にすぐれた自己消火性（UL94V－O）材料を使用しています。
-
端子－アース間の絶縁/距離が大（約4mm以上）
-
フラックス侵入防止/エポキシシールによりはんだやフラックスが侵入しません。
-
絶縁壁の設置/内部異極間の絶縁性が向上し、極間短絡を防止し高信頼性を発揮します。
型式表示
| 8 | N | 1 | 01 | 1 | C | - Z |
|---|---|---|---|---|---|---|
|
シリーズ |
操作部形状 A: スタンダードプッシュ |
極数 1: 1 pole 2: 2 poles 3: 3 poles 4: 4 poles |
スイッチ特性 01: ON-ON 02: ON-(ON) |
端子形状 1: はんだ端子 2: PC端子 |
接点材質 / メッキ Blank: Bs+Ag or Cu+Ag / Silver plated (Ag) / 銀メッキ (Ag) C: Bs+Ag or Cu+Ag / Gold plated (Ni+Au) / 金メッキ (Ni+Au) Bs=真鍮, Ag=銀, Cu=銅, |
◆端子形状
型式一覧表
| 型式 | 極数 | スイッチ特性 | 端子形状 | CAD |
|---|---|---|---|---|
| 型式：8N1011－Z | 単極 | ON－ON | はんだ端子 | |
| 型式：8N2011－Z☆ | 2極 | ON－ON | はんだ端子 | |
| 型式：8N3011－Z★ | 3極 | ON－ON | はんだ端子 | |
| 型式：8N4011－Z▲ | 4極 | ON－ON | はんだ端子 | |
| 型式：8N1021－Z | 単極 | ON－(ON) | はんだ端子 | |
| 型式：8N1021C－Z▲ | 単極 | ON－(ON) | はんだ端子 (金接点) | |
| 型式：8N2021－Z | 2極 | ON－(ON) | はんだ端子 | |
| 型式：8N3021－Z★ | 3極 | ON－(ON) | はんだ端子 | |
| 型式：8N4021－Z★ | 4極 | ON－(ON) | はんだ端子 | |
| 型式：8N2012－Z★ | 2極 | ON－ON | PC端子 | |
| 型式：8N1022－Z☆ | 単極 | ON－(ON) | PC端子 | |
| 型式：8N2022－Z☆ | 2極 | ON－(ON) | PC端子 |
☆が付されている型式は準標準品 / です。
★が付されている型式は受注生産品 / です。
▲が付されている型式はお問い合わせ品です。
★が付されている型式は受注生産品 / です。
▲が付されている型式はお問い合わせ品です。
標準仕様
| 定格 | AC125V 6A AC250V 3A DC30V 4A（抵抗負荷） |
|---|---|
| 初期接触抵抗 | 10m Ω以下（DC2～4V 1A） |
| 初期耐電圧 | AC1500V 1分間 |
| 初期絶縁抵抗 | 1000MΩ以上 （DC500V） |
| 電気的寿命 | オルタネートタイプ40,000回 モ－メンタリータイプ25,000回 |
| 使用温度範囲 | －30℃～＋85℃ |
| 保存温度範囲 | －40℃～＋85℃ |

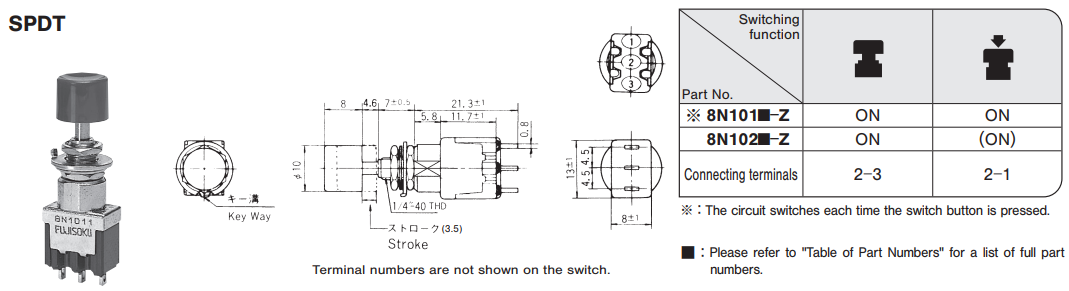

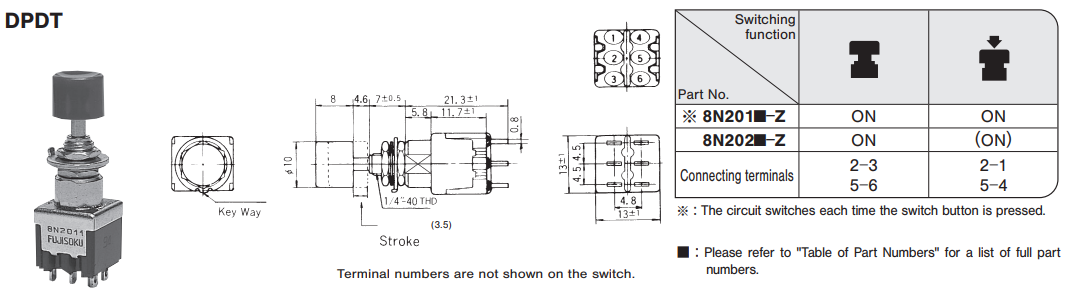

外形寸法図
(Unit:mm)

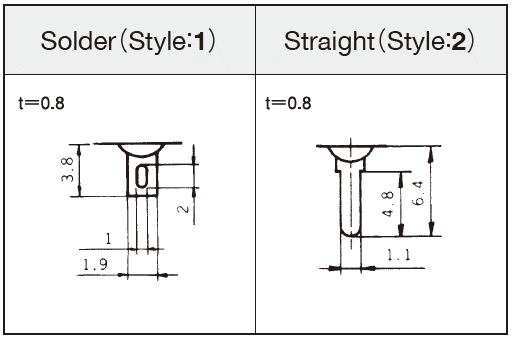

端子形状の種類

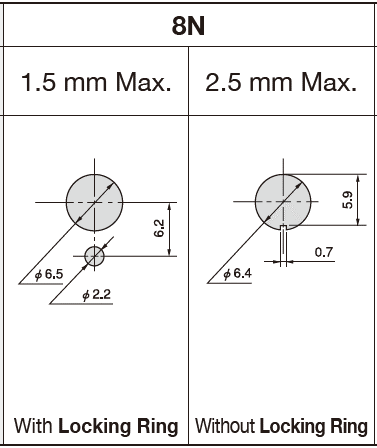

パネル抜孔図

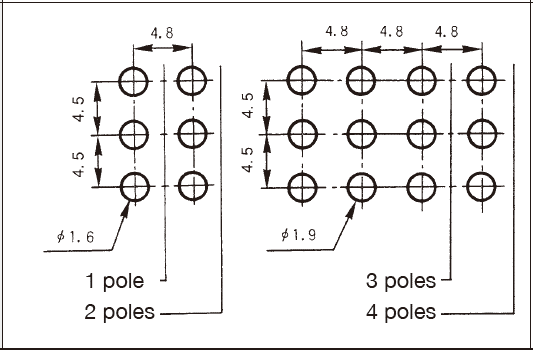

プリント基板孔あけ寸法
取扱注意事項
◆はんだ付け仕様
- 手付け
装 置：はんだゴテ
①420℃, Max.; 3 sec., Max. - フローライン
②275℃ ± 10℃, Max.; 5 seconds, Max.
上記、はんだ付け条件はPC端子タイプのみです。
◆洗浄仕様
- 溶剤は、フッソ系またはアルコール系のものをご使用ください。
- エイトスイッチシリーズは、防水構造になっていないため、PC板洗浄を要する場合は、スイッチ本体に洗浄液がかからないよう半田面をブラシ洗浄してください。
◆取り付けについて
- プリント基板取り付け前に端子は曲げないでください。
- スイッチを取り付けた後、スイッチのツマミなどに装置の重量がかかるような置き方は避けてください。
- PC端子タイプのパネル固定はパネルへスイッチネジ本体をネジ止めしてからプリント基板へはんだ付けして下さい。
UL、CSA認定品一覧表
※UL・CSA表示品ご要望の場合 ご注文時にUL・CSA表示品とご指定ください。 UL・CSAの認定マークを表示して納品いたします。 （価格は別途料金が加算されます）

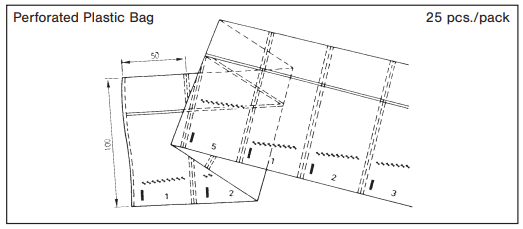

包装仕様
(Unit:mm)
環境関連書類
