押ボタンスイッチ 8R-N
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
ソフトタッチ押ボタンスイッチ
FeaturesFeatures
-
8Rソフトタッチプッシュスイッチは、他の超小形押ボタンスイッチとは全く異なったスナップアクション構造になっており、軽快なソフトフィーリングが大きな特長です。
-
また、ストロークが短かく（オルタネートタイプ2.5ミリ、モーメンタリータイプ1ミリ）、しかもパネル取付面からの奥行寸法が他の超小形押ボタンスイッチに比べ約5ミリ短いため、省スペース設計に最適です。
-
接触部には銀接点又は金接点を使用しています
-
エポキシケース/耐アーク性にすぐれた自己消火性（UL94V－O）材料を使用しています。
-
フラックス侵入防止/エポキシシールによりはんだやフラックスが侵入しません。
-
絶縁壁の設置/内部異極間の絶縁性が向上し、極間短絡を防止し高信頼性を発揮します。
型式表示
| 8 | R | 1 | 01 | 1 | B | - | Z |
| シリーズ記号 |
操作部形状 R:ソフトタッチ |
極数 1: 1 2: 2 |
スイッチ特性 01: ON-ON 02: ON-(ON) |
端子形状 1: はんだ 2: PC |
接点材質 /メッキ なし：Bs+AgまたはCu+Ag/Ag B: BsまたはCu/Ni+Au C:Bs+AgまたはCu+Ag/Ni+Au |
注）：下記組合わせによる形名は、登録して無い機種もありますので、各シリーズの品種一覧表にてご確認をお願いいたします。
標準仕様
| 定格 | 銀メッキAC125V 3A（抵抗負荷） 金メッキDC30V 60mA（抵抗負荷） |
|---|---|
| 初期接触抵抗 | 銀接点10mΩ以下（DC2～4V 1A） 金メッキ接点20mΩ以下（AC200μV 5mA） |
| 初期耐電圧 | AC1000V 1分間 |
| 初期絶縁抵抗 | 1000MΩ以上 （DC500V） |
| 電気的寿命 | 25,000回 （金メッキ接点：50,000回） |
| 使用温度範囲 | －20℃～＋85℃ |
| 保存温度範囲 | －40℃～＋85℃ |
| 作動力 | オルタネートタイプ 8R101■－N－Z：3.92±1.96N/8R201■－N－Z：4.9±2.94N モーメンタリータイプ 8R102■－N－Z2.94±0.98N/8R202■－N－Z 4 . 9 ± 1.96N |
型式一覧表
| 型式 | メッキ | 極数 | スイッチ特性 | 端子形状 | CAD |
|---|---|---|---|---|---|
| 8R1011－N－Z | 銀接点 | 単極 | ON － ON | はんだ端子 | |
| ★8R2011－N－Z | 銀接点 | 2極 | ON － ON | はんだ端子 | |
| 8R1021－N－Z | 銀接点 | 単極 | ON －（ON） | はんだ端子 | |
| 8R1021B－N－Z | 金メッキ接点 | 単極 | ON －（ON） | はんだ端子 | |
| 8R2021－N－Z | 銀接点 | 2極 | ON －（ON） | はんだ端子 | |
| ★8R2021B－N－Z | 金メッキ接点 | 2極 | ON －（ON） | はんだ端子 | |
| 8R1022－N－Z | 銀接点 | 単極 | ON －（ON） | PC端子 | |
| ☆8R1022B－N－Z | 金メッキ接点 | 単極 | ON －（ON） | PC端子 | |
| 8R2022－N－Z | 銀接点 | 2極 | ON －（ON） | PC端子 | |
| ★8R2022B－N－Z | 金メッキ接点 | 2極 | ON －（ON） | PC端子 |
（ON）は、モーメンタリーです。
★（黒星）は、受注生産品です。
☆（白星）は、準標準品です。

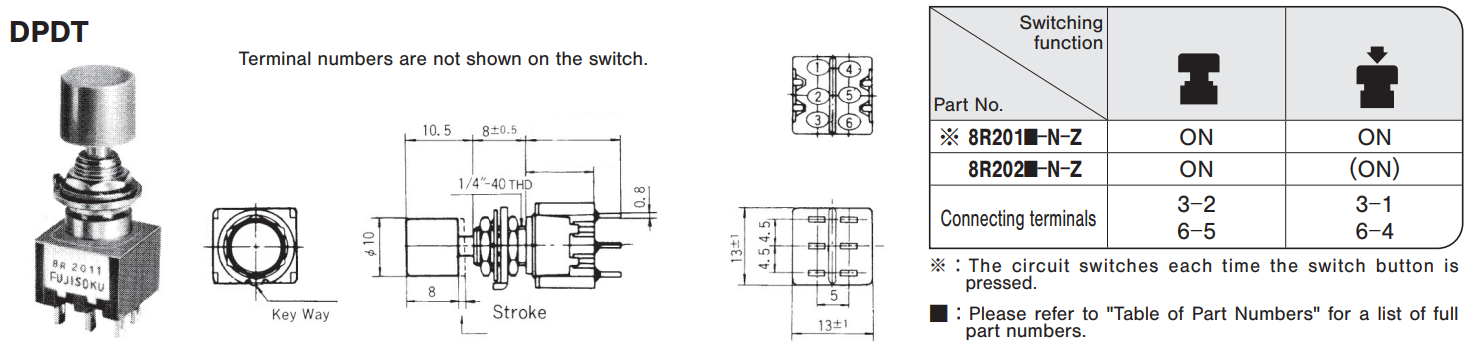

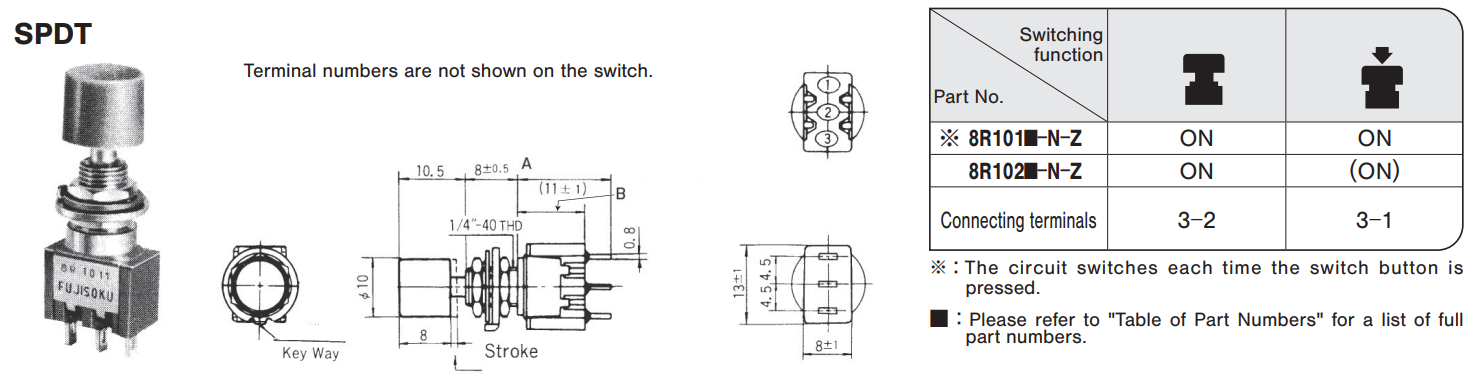

外形寸法図
(Unit:mm)
取扱注意事項
1. はんだ付け仕様
●手付け/ 装 置：はんだゴテ ①420℃ Max. 3 sec. Max.
●フローライン ②275℃ ±10℃ 5 sec. Max. 上記、はんだ付け条件はPC端子タイプのみです。ライトアング ル端子は、自動はんだ付けできませんので、ディップ後、手付けの条件にて後付けしてください。
●スイッチを基板はんだ付け後又は完成品等に工ージング処理を 行う場合はボタンを取り外して行って下さい。
2. 取り付けに付いて
●プリント基板取り付け前に端子は曲げないでください。
●スイッチを取り付けた後、スイッチのツマミなどに装置の重 量がかかるような置き方は避けてください。
●PC端子タイプのパネル固定はパネルへスイッチネジ本体 をネジ止めしてからプリント基板へはんだ付けして下さい。
3. 洗浄仕様
●溶剤は、フッソ系またはアルコール系のものを、ご使用ください。
●エイトスイッチシリーズは、防水構造になっていないため、PC板洗浄 を要する場合は、スイッチ本体に洗浄液がかからないよう半田面をブ ラシ洗浄してください。
端子形状の種類

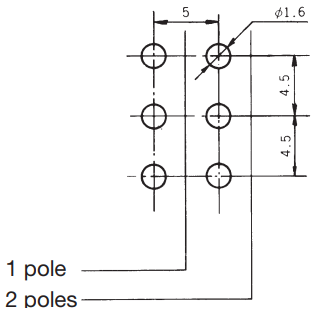

プリント基板孔あけ寸法

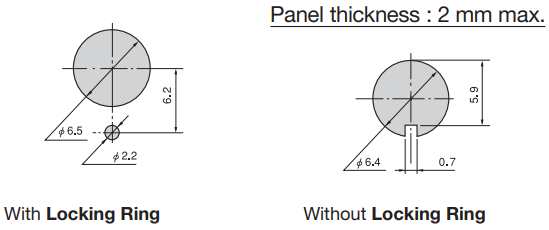

パネル抜孔図

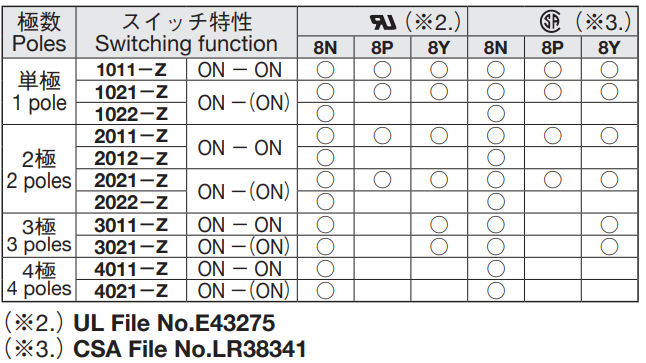

UL、CSA認定品一覧表
※UL・CSA表示品ご要望の場合 ご注文時にUL・CSA表示品とご指定ください。 UL・CSAの認定マークを表示して納品いたします。 （価格は別途料金が加算されます）

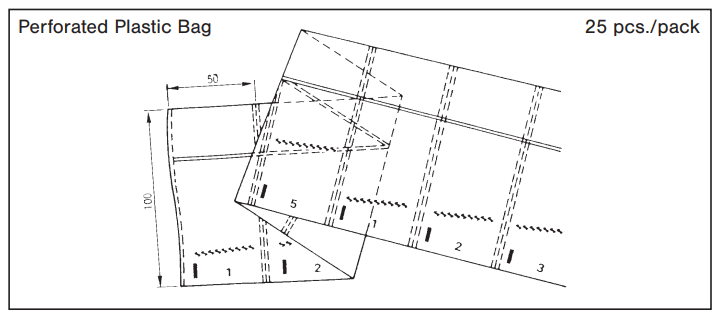

包装仕様
(Unit:mm)
環境関連書類
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
