押ボタンスイッチ 8W-N
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
スナップイン押ボタンスイッチ
-
8Wスナップインプッシュスイッチは、8Rソフトタッチブッシュスイッチに、シャレた12ミリの角型ボタンと取付枠を備えたスイッチです。
-
パネル取り付けは8Hタイプと同様のスナップイン方式ですので連続取り付けも可能です。（取付孔寸法は、8H、8HDタイプと同じです。）
-
また4色のカラフルなボタン、取付枠を用意してありますので、パネルデザインに合わせてお選びください。
-
接触部には銀接点又は金接点を使用しています。
-
エポキシケース/耐アーク性にすぐれた自己消火性（UL94V－O）材料を使用しています。
-
端子－アース間の絶縁/ 距離が大（約4mm以上）
-
フラックス侵入防止/ エポキシシールによりはんだやフラックスが侵入しません。
-
絶縁壁の設置/ 内部異極間の絶縁性が向上し、極間短絡を防止し高信頼性 を発揮します。
型式表示
| 8 | W | 1 | 01 | 1 | B | - | Z |
| シリーズ記号 |
操作部形状 W:スナップイン |
極数 1: 1 2: 2 |
スイッチ特性 02: ON-(ON) |
端子形状 1: はんだ 2: PC |
接点材質 /メッキ なし：Bs+AgまたはCu+Ag/Ag B: BsまたはCu/Ni+Au C:Bs+AgまたはCu+Ag/Ni+Au |
注）：下記組合わせによる形名は、登録して無い機種もありますので、各シリーズの品種一覧表にてご確認をお願いいたします。
型式一覧表
| 型式 | メッキ | 極数 | スイッチ特性 | 端子形状 | CAD |
|---|---|---|---|---|---|
| 8R1011－N－Z | 銀接点 | 単極 | ON － ON | はんだ端子 | |
| ★8R2011－N－Z | 銀接点 | 2極 | ON － ON | はんだ端子 | |
| 8R1021－N－Z | 銀接点 | 単極 | ON －（ON） | はんだ端子 | |
| 8R1021B－N－Z | 金メッキ接点 | 単極 | ON －（ON） | はんだ端子 | |
| 8R2021－N－Z | 銀接点 | 2極 | ON －（ON） | はんだ端子 | |
| ★8R2021B－N－Z | 金メッキ接点 | 2極 | ON －（ON） | はんだ端子 | |
| 8R1022－N－Z | 銀接点 | 単極 | ON －（ON） | PC端子 | |
| ☆8R1022B－N－Z | 金メッキ接点 | 単極 | ON －（ON） | PC端子 | |
| 8R2022－N－Z | 銀接点 | 2極 | ON －（ON） | PC端子 | |
| ★8R2022B－N－Z | 金メッキ接点 | 2極 | ON －（ON） | PC端子 |
（ON）は、モーメンタリーです。
★（黒星）は、受注生産品です。
☆（白星）は、準標準品です。
| 型式 | 極数 | スイッチ特性 | 端子形状 | CAD |
|---|---|---|---|---|
| 8W1021－N－Z | 単極 | ON －（ ON） | はんだ端子 | |
| ★8W2021－N－Z | 2極 | ON －（ ON） | はんだ端子 | |
| ★8W1022B－N－Z | 単極 | ON － ON | PC端子 |
標準仕様
| 定格 | 銀メッキ:AC125V 3A（抵抗負荷） 金メッキ :最大定格:DC30V 60mA（抵抗負荷） |
|---|---|
| 初期接触抵抗 | 銀接点:10mΩ以下（DC2～4V 1A） 金メッキ接点:20mΩ以下（AC200μV 5mA） |
| 初期耐電圧 | AC1000V 1分間 |
| 初期絶縁抵抗 | 1000MΩ以上 （DC500V) |
| 電気的寿命 | 25,000回 （金メッキ接点：50,000回) |
| 使用温度範囲 | －20℃～＋85℃ |
| 保存温度範囲 | －40℃～＋85℃ |
| 作動力 | 8W102■－N－Z:2.94±0.98N 8W202■－N－Z:4.9±1.96N |

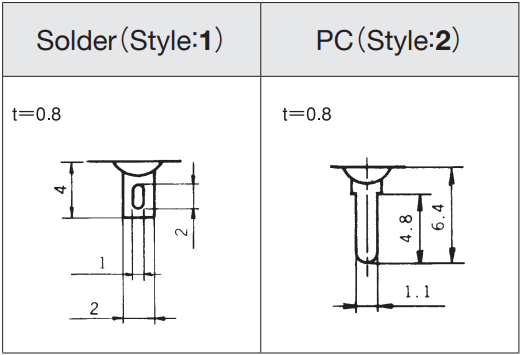

端子形状の種類
外形寸法図
プリント基板孔あけ寸法

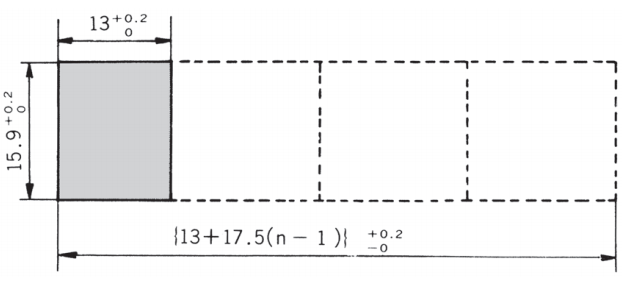

パネル抜孔図
〔取付枠付き〕取付パネル有効板厚 : 1～2.5ミリ
ボタン、取付枠の取付方法
※ご注文時にボタン、取付枠の色調を形名にてご指定ください。

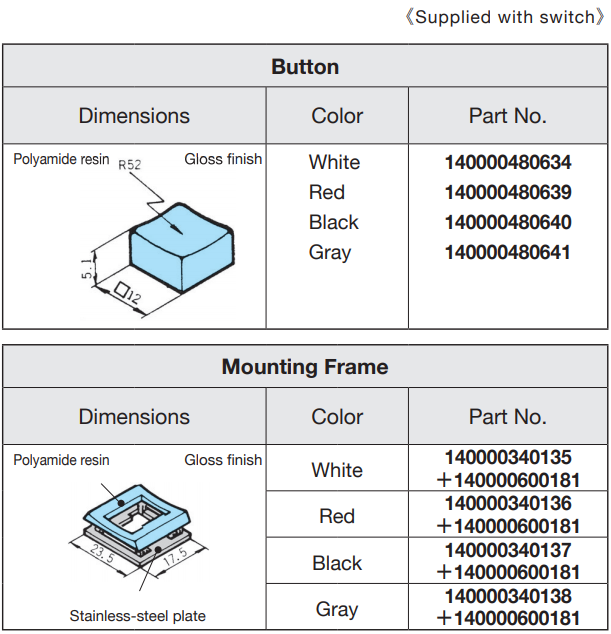

標準付属部品
※ボタンと取付枠は、上記色調の中から各1個ずつを形名にてご指定ください。
使用上の注意
はんだ付け仕様
⑴手付け/Manual soldering
装 置：はんだゴテ
①420℃ Max. 3 sec. Max.
⑵フローライン
②275℃ ±10℃ 5 sec. Max.
上記、はんだ付け条件はPC端子タイプのみです。ライトアングル端子は、自動はんだ付けできませんので、ディップ後、⑴項、手付けの条件にて後付けしてください。
⑶スイッチを基板はんだ付け後又は完成品等に工ージング処理を行う場合はボタンを取り外して行って下さい。
取り付けに付いて
- プリント基板取り付け前に端子は曲げないでください。
- スイッチを取り付けた後、スイッチのツマミなどに装置の重量がかかるような置き方は避けてください。
- PC端子タイプのパネル固定はパネルへスイッチネジ本体をネジ止めしてからプリント基板へはんだ付けして下さい。
洗浄仕様
- 溶剤は、フッソ系またはアルコール系のものを、ご使用ください。
- エイトスイッチシリーズは、防水構造になっていないため、PC板洗浄を要する場合は、スイッチ本体に洗浄液がかからないよう半田面をブラシ洗浄してください。
UL、CSA認定品一覧表
※UL・CSA表示品ご要望の場合 ご注文時にUL・CSA表示品とご指定ください。 UL・CSAの認定マークを表示して納品いたします。 （価格は別途料金が加算されます）

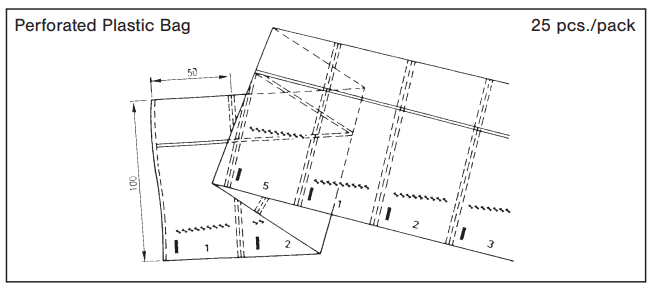

包装仕様
(Unit:mm)
環境関連書類
