センサ用ポテンショメータ JC30S/JC40S
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。

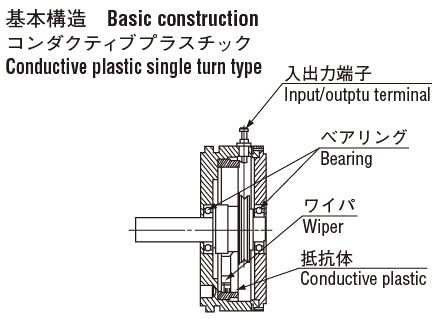

特殊フィルム抵抗素子と独自の接点構造により、長寿命３０００万サイクル
FeaturesFeatures
-
コンパクトサイズ
-
ローコストタイプ (JC22E) 当社比
-
長寿命
-
高追従性
-
高分解度（理論的に無限小）
-
RoHS 指令対応
標準仕様
| 項目 | 回転型 | |
|---|---|---|
| JC30S | JC40S | |
| 公称抵抗値 | 型式一覧 参照 | |
| 抵抗値許容差 | ± 15% | |
| 分解度 | 理論的に無限小 | |
| 単独直線度 | ± 0.5% | ± 0.3% |
| 有効電気的回転角度 | 343° ± 5° | 345° ± 5° |
| 機械的回転角度 | 360° 連続 | |
| 定格電力（40℃において） | 0.7W | 1.5W |
| 絶縁耐圧 | 1000Vrms 1 min | |
| 絶縁抵抗 | 1000MΩ minimum (at DC500 V) | |
| 回転トルク | 1.18 {12}mN·m {gf·cm} maximum | 1.47 {15}mN·m {gf·cm} maximum |
| ネジ締め強度 | — | |
| 抵抗温度係数 | ± 400ppm/°C | |
| 使用温度範囲 | − 40 ~ 85°C | |
| 軸の許容回転数 | 300 min-1 | |
| 回転寿命 (cycles) | 30 million | |
| アウトプットスムーズネス | 0.1 % maximum | |
| 質 量 | Approx. 24g | Approx. 56g |
| 保護構造 | IP40 | |
型式表示
| J C ３０S | 2 k | 1 % |
|---|---|---|
|
シリーズ名 JC30S：リニア出力 φ 30 mm |
公称抵抗値（Ω） 200, 500, 1 k, 2 k, 5 k, 10 k, 20 k |
単独直線度 0.3 %：± 0.3 % |
型式一覧表
| 型 式 | サイズ | 公称抵抗値 | 単独直線度または関数精度 |
|---|---|---|---|
| JC30S 500 0.5 % | φ 30 mm | 500 Ω | ± 0.5 % |
| JC30S 1 k 0.5 % | 1 kΩ | ||
| JC30S 2 k 0.5 % | 2 kΩ | ||
| JC30S 5 k 0.5 % | 5 kΩ | ||
| JC30S 10 k 0.5 % | 10 kΩ | ||
| JC30S 20 k 0.5 % | 20 kΩ | ||
| JC40S 500 0.3 % | φ 40 mm | 500 Ω | ± 0.3 % |
| JC40S 1 k 0.3 % | 1 kΩ | ||
| JC40S 2 k 0.3 % | 2 kΩ | ||
| JC40S 5 k 0.3 % | 5 kΩ | ||
| JC40S 10 k 0.3 % | 10 kΩ | ||
| JC40S 20 k 0.3 % | 20 kΩ |
定格電力軽減曲線
|
|
|---|
外形寸法図
(Unit : mm)
●JC30S
●JC40S
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
