押ボタンスイッチ APE
-
●お求めの際は、セールスネットワーク または次のWeb通販サイト をご利用ください。
超小形押ボタンスイッチ
FeaturesFeatures
-
高信頼性
接触部にツインコンタクトのクリップ機構を採用。 -
丸洗い洗浄が可能
全タイプ完全密封構造 -
微小電流用
接触部には金メッキを施してありますので、微小電流領域での使用に最適。 -
プリント基板専用
端子ピッチはすべてインチ（2.54mm）サイズ -
UL規格認定品
APEタイプは全品種UL規格認定品です。
標準仕様
| 定格 | 0.4VA AC/DC 最大：AC/DC60V 50mA 最小：AC/DC20mV 1μA |
|---|---|
| 初期接触抵抗 | 50m Ω以下(AC200μV 1.5mA） |
| 耐電圧 | AC250V 1分間 |
| 初期絶縁抵抗 | 500MΩ以上(DC500V） |
| 電気的寿命 | 最大定格にて10,000回 0.4VAにて30,000回 |
| 作動力 | 0.78±2.94N |
| 使用温度範囲 | －20～＋85℃ |
| 保存温度範囲 | －40～＋85℃ |
型式表示
| A | PE | 1 | C - | 2 | M | - 10 - Z |
|---|---|---|---|---|---|---|
|
シリーズ名 |
操作形態 P: 洗浄押ボタン |
極数 1: 単極 2: 2極 |
スイッチ特性 F: On-(On) |
端子形状 2: PC端子 5: R/A 0.2インチピッチ 6: R/A 0.3インチピッチ |
操作部形状 M: スタンダード |
クリップ機構 |
型式一覧表
| 型式 | 極数 | スイッチ特性 | 端子形状 | 操作部形状 | CAD |
|---|---|---|---|---|---|
| 型式：APE1F-2M-10-Z | 単極 | ONｰ(ON) | PC端子 | スタンダード | |
| 型式：APE2F-2M-10-Z | 2極 | ONｰ(ON) | PC端子 | スタンダード | |
| 型式：APE1F-5M-10-Z★ | 単極 | ONｰ(ON) | R/A 0.2インチピッチ | スタンダード | |
| 型式：APE1F-6M-10-Z | 単極 | ONｰ(ON) | R/A 0.3インチピッチ | スタンダード | |
| Part number：APE2F-6M-10-Z☆ | 2極 | ONｰ(ON) | R/A 0.3インチピッチ | スタンダード |
☆が付されている型式は準標準品 / です。
★が付されている型式は受注生産品です。
★が付されている型式は受注生産品です。

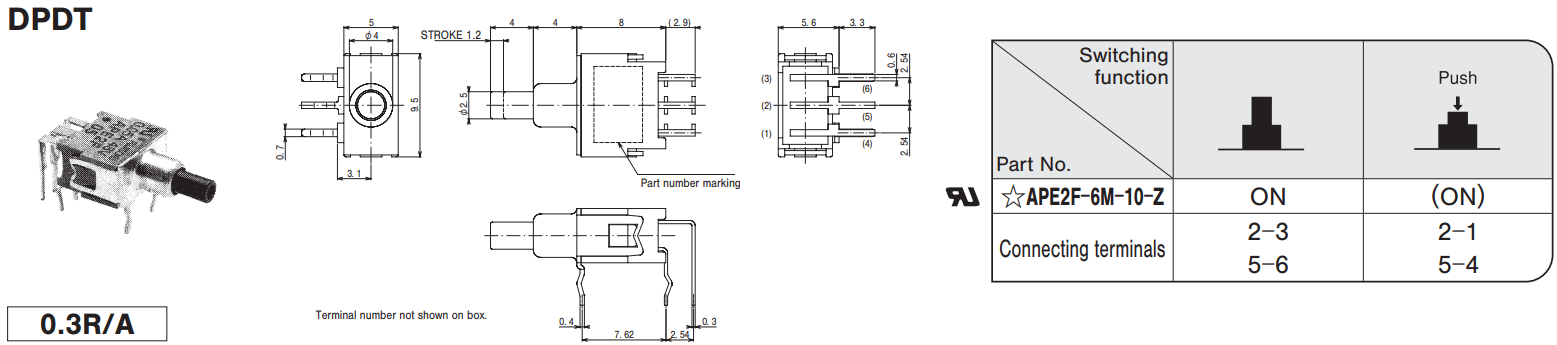

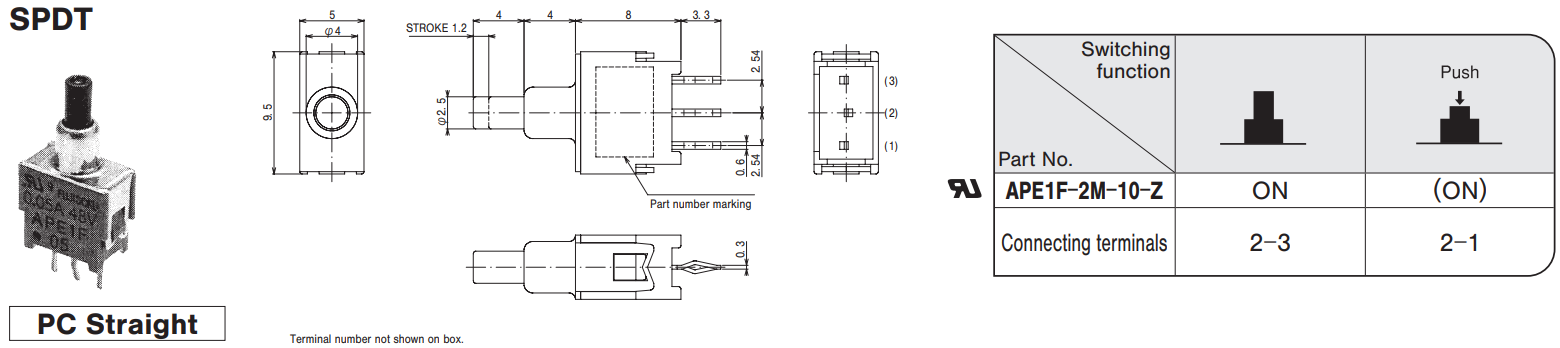

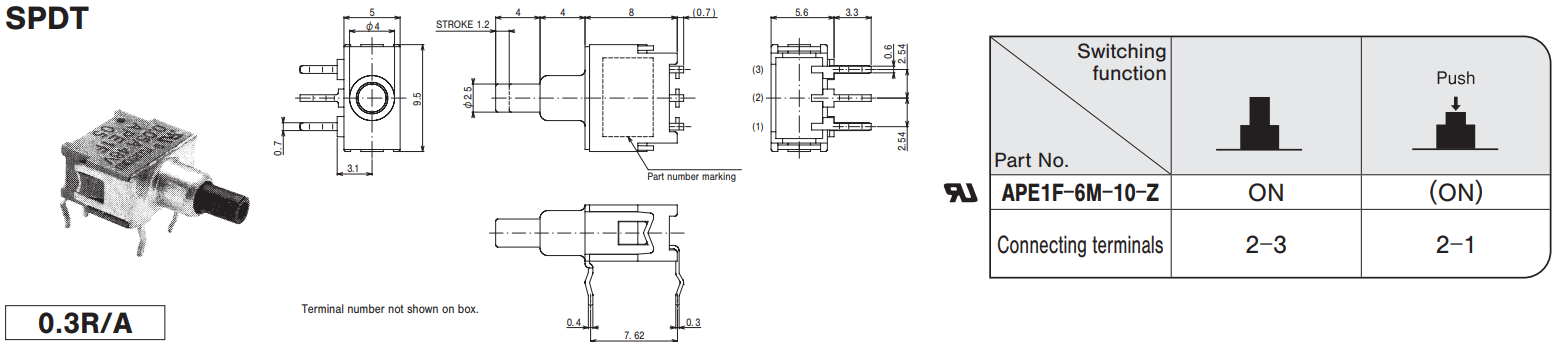

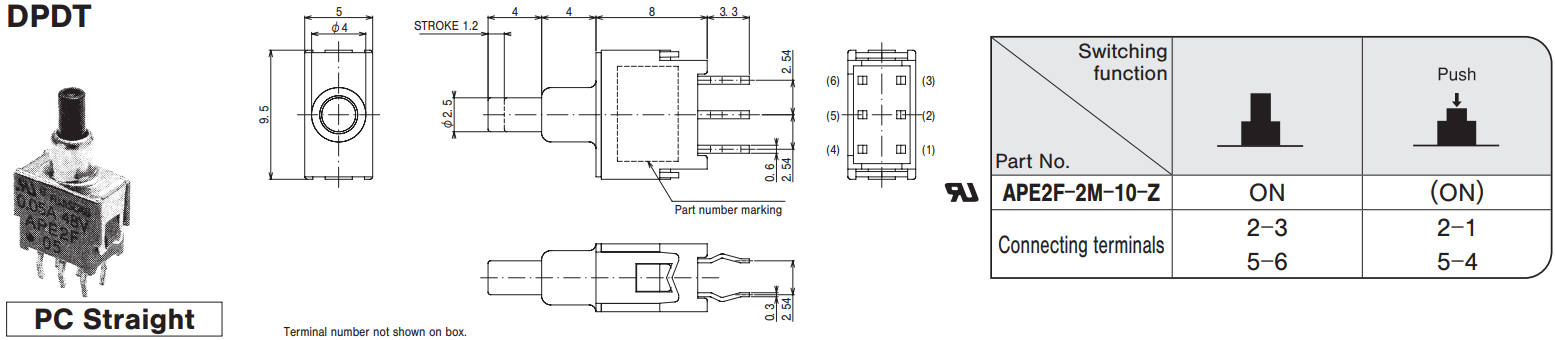

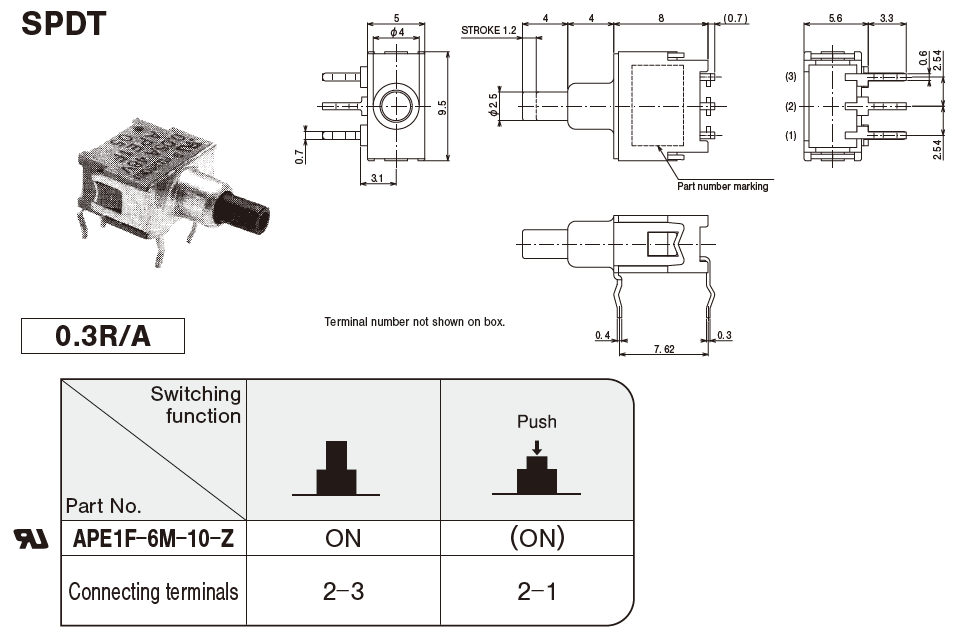

外形寸法図
(Unit:mm)
取り付け上の注意
- プリント基板はφ1孔のものを使用してください。
- プリント基板取り付け前に端子は曲げないでください。
- スイッチを取り付けた後、スイッチのツマミなどに装置の重量がかかるような置き方は避けてください。
- ツマミには12.7Nを越える荷重を加えないでください。
- もしもスイッチに、12.7N以上の力が加わる場合はブラケット（別売部品）もご使用ください。ブラケット付きの限界強度は29.4Nです。
- スイッチに、ブラケットを使用して連続取り付けの場合は,140000640314又は140000640318のブラケットをご使用ください。
- スイッチの安定性を特に確保したい場合は、140000640315のブラケットをご使用ください。
- ラケットをご使用の場合、種類によって異なるプリント基板孔あけ寸法にご注意ください。
使用上の注意
◆はんだ付け仕様
- 手付け／装置：はんだゴテ 380℃ Max. 3 sec. Max.
- フローライン／装置：噴流式または浸漬式 275℃ Max. 6 sec. Max.
プリヒートは、80～120℃以下、120秒以内での作業をお願いします。
◆洗浄仕様
- 溶剤は、フッソ系またはアルコール系のものを、ご使用ください。
- 半田付け後洗浄する場合は、端子部温度が90℃以下または、常温で5分以上放置後洗浄してください。
- 超音波洗浄はできません。

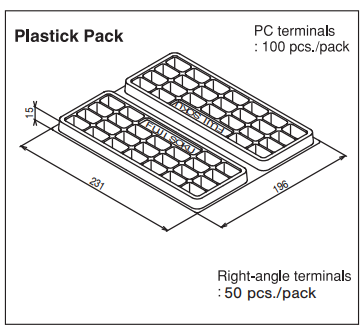

包装仕様
(Unit:mm)
環境関連書類
- ●本掲載内容は、予告なく変更する場合がありますので、予めご了承ください。
