中圧/高圧 圧力トランスジューサ PA-97S
-
PA-97✽S R1/4継手タイプ -
PA-97✽S G1/4継手タイプ
-
PA-97✽S R1/4継手タイプ -
PA-97✽S G1/4継手タイプ
-
●お求めの際は、セールスネットワーク をご利用ください。
超高精度を誇る中圧/高圧用圧力センサ
PA-97Sシリーズは、薄膜型素子を採用した高精度・高信頼性を誇るアンプ内蔵型の圧力トランスジューサです。動作温度範囲は-40~125 ℃と幅広く、0~105 ℃の使用温度範囲では総合精度±0.5 %F.S.と突出した高精度を実現しました。また、溶接とコネクタ一体構造によるIP67の防水機構を備えており、アナログ出力は1~5 V, 0.5~4.5 V (レシオメトリック), 0~5 V, 0~10 V, 4~20 mAの計5タイプを用意、圧力レンジのセレクションも10種と豊富に取り揃え、中圧から高圧領域まで幅広くカバーしております。各種油圧機器、工作機械に最適です。
FeaturesFeatures
-
動作温度－40～125 °Cと幅広い温度範囲
-
薄膜型素子(SUS630相当ダイアフラム, オイルレス)による高精度・高信頼性 ※ 0～105 °C 使用時における総合精度は “±0.5 %F.S.” と高精度
-
溶接とコネクタ一体構造による防水機構 (IP67)
-
標準圧力レンジは、0～1.0, ～2.0, ～3.5, ～5.0, ～10, ～25, ～35, ～40, ～50, ～80 MPaの10種と豊富に取り揃え、中圧/高圧領域を幅広くカバー
-
UL認定品、CEマーキング適合
-
同系列品としてスイッチ出力タイプもラインアップしています。そちらの詳細は標準仕様
| 項目 | 型式 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 圧力レンジ | 103P | 203P | 353P | 503P | 104P | 204P | 354P | 404P | 504P | 804P |
| 形 (指示方式) | ゲージ圧 | |||||||||
| 定格圧力範囲 (MPa) | 1.0 | 2.0 | 3.5 | 5.0 | 10.0 | 20.0 | 35.0 | 40.0 | 50.0 | 80.0 |
| 最大圧力 (MPa) | 4.0 | 5.0 | 7.0 | 10.0 | 20.0 | 50.0 | 80.0 | 80.0 | 100.0 | 100.0 |
| 破壊圧力 (MPa) | 7.0 | 7.0 | 50.0 | 50.0 | 100.0 | 250.0 | 400.0 | 400.0 | 400.0 | 400.0 |
| 動作温度 | -40 ～ 125 °C | |||||||||
| 保存温度 | -40 ～ 125 °C | |||||||||
| 動作湿度 | 95 % RH 以下 (結露ないこと) | |||||||||
| 適用媒体 | SUS630を腐食させない気体及び液体 | |||||||||
| 絶縁抵抗 | 100 MΩ 以上 (500 VDC) | |||||||||
| 圧力ポート | G 1/4, G 3/8, R 1/4 | |||||||||
| 質量/外形寸法 | Approx. 50 g (本体のみ) Rタイプ: φ21.3×61.95 ｍｍ、Gタイプ: φ21.3×59.65 mm |
|||||||||
| 保護構造 | IP67 | |||||||||
| ケーブル |
別売品(付属なし): 電圧出力用ケーブル/電流出力用ケーブル |
|||||||||
※特記ない場合、周囲温度 25 ±5 °C、駆動電圧 Vopr＝24 VDC、または 5 VDC (レシオメトリックタイプ: PA-971S) 圧力範囲は定格圧力範囲で規定する。
電源
| 型式 | 970S | 971S ※1 | 972S | 973S | 978S |
|---|---|---|---|---|---|
| 駆動電圧 | 9 ～ 36 V | 5 V ± 10 % | 9 ～ 36 V | 14 ～ 36 V | 9 ～ 36 V |
| 消費電流 | 20 mA 以下 | ||||
※1) 出力はレシオメトリック (比例出力)
アナログ出力
| 型式 | 970S | 971S ※1 | 972S | 973S | 978S |
|---|---|---|---|---|---|
| 出力電圧/電流 | 1 ～ 5 V | 0.5 ～ 4.5 V | 0 ～ 5 V | 0 ～ 10 V | 4 ～ 20 mA |
| ゼロ電圧/電流 | 1 ±0.06 V | 0.5 ±0.06 V | 0 +0.075 V | 0 +0.15 V | 4 ±0.24 mA |
| 最大出力電圧/電流 | 5 ±0.06 V | 4.5 ±0.06 V | 5 ±0.075 V | 10 ±0.15 V | 20 ±0.24 mA |
| 直線性/ヒステリシス/再現性 | 0.25 % F.S. | ||||
| 総合精度 ※2 | 0～105 °C: ±0.5 %F.S. -40～0 °C / 105～125 °C: ±1.5 % F.S. |
||||
| 応答速度 | 1 ms 以下 | ||||
| 負荷抵抗 | 10 KΩ 以上 ※3 | ||||
※1) 出力はレシオメトリック（比例出力）
※2) 直線性/ヒステリシス/再現性を含む。
※3) Vopr ≦ 24 Vの時: (Vopr-9)/(0.02A) Ω 以下;
Vopr > 24 Vの時 : (Vopr-24)/(0.048A) Ω 以上, (Vopr-9)/(0.02A) Ω 以下
※2) 直線性/ヒステリシス/再現性を含む。
※3) Vopr ≦ 24 Vの時: (Vopr-9)/(0.02A) Ω 以下;
Vopr > 24 Vの時 : (Vopr-24)/(0.048A) Ω 以上, (Vopr-9)/(0.02A) Ω 以下
環境特性
| 試験項目 | 試験方法 (条件: 25 ±5 °C) | 変動量 |
|---|---|---|
| 振動 | 10 ~ 500 Hz, 98.1 m/s2, 3 directions for 2 hours each | 試験後の変化量は、±1 % F.S. 以下とする。 |
| 衝撃 | 490 m/s2 3 directions for 3 times each | |
| 圧力サイクル | 0 〜 定格圧力 / 定格圧力範囲 106 cycles | |
| 耐湿性 | 40 °C, 90 ~ 95 % RH, 240 hrs. |
型式表示
| PA-970S- | 103 | P- | A | G2- | J |
|---|---|---|---|---|---|
|
型式名／出力 PA-970S: 電圧 1-5V (Ratiometric) PA-972S: 電圧 0-5V |
圧力レンジ 103: 1.0MPa (10bar) 203: 2.0MPa (20bar) 503: 5.0MPa (50bar) 204: 20MPa (200bar) 404: 40MPa (400bar) 804: 80MPa (800bar) |
指示方式 P: ゲージ圧 (正圧) |
コネクタ形状 A: AMP Superseal 1.5 |
継手形状 G2: G1/4 JIS B 2351-1 (80MPa品除く) |
シール形状 J: JIS規格Oリング (G2, G3) |
型式一覧表
| 継手形状 | 定格圧力 (MPa) | アナログ出力 | ||||
|---|---|---|---|---|---|---|
| 電圧 1-5 V | 電圧 0.5-4.5 V | 電圧 0-5 V | 電圧 0-10 V | 電流 4-20 mA | ||
| G2 (Oリング付) |
0 ~ 1.0 | PA-970S-103P-AG2-J | PA-971S-103P-AG2-J | PA-972S-103P-AG2-J | PA-973S-103P-AG2-J | PA-978S-103P-AG2-J |
| 0 ~ 2.0 | PA-970S-203P-AG2-J | PA-971S-203P-AG2-J | PA-972S-203P-AG2-J | PA-973S-203P-AG2-J | PA-978S-203P-AG2-J | |
| 0 ~ 3.5 | PA-970S-353P-AG2-J | PA-971S-353P-AG2-J | PA-972S-353P-AG2-J | PA-973S-353P-AG2-J | PA-978S-353P-AG2-J | |
| 0 ~ 5.0 | PA-970S-503P-AG2-J | PA-971S-503P-AG2-J | PA-972S-503P-AG2-J | PA-973S-503P-AG2-J | PA-978S-503P-AG2-J | |
| 0 ~ 10 | PA-970S-104P-AG2-J | PA-971S-104P-AG2-J | PA-972S-104P-AG2-J | PA-973S-104P-AG2-J | PA-978S-104P-AG2-J | |
| 0 ~ 20 | PA-970S-204P-AG2-J | PA-971S-204P-AG2-J | PA-972S-204P-AG2-J | PA-973S-204P-AG2-J | PA-978S-204P-AG2-J | |
| 0 ~ 35 | PA-970S-354P-AG2-J | PA-971S-354P-AG2-J | PA-972S-354P-AG2-J | PA-973S-354P-AG2-J | PA-978S-354P-AG2-J | |
| 0 ~ 40 | PA-970S-404P-AG2-J | PA-971S-404P-AG2-J | PA-972S-404P-AG2-J | PA-973S-404P-AG2-J | PA-978S-404P-AG2-J | |
| 0 ~ 50 | PA-970S-504P-AG2-J | PA-971S-504P-AG2-J | PA-972S-504P-AG2-J | PA-973S-504P-AG2-J | PA-978S-504P-AG2-J | |
| 0 ~ 80 | PA-970S-804P-AG2-J | PA-971S-804P-AG2-J | PA-972S-804P-AG2-J | PA-973S-804P-AG2-J | PA-978S-804P-AG2-J | |
| G3 (Oリング付) |
0 ~ 1.0 | PA-970S-103P-AG3-J | PA-971S-103P-AG3-J | PA-972S-103P-AG3-J | PA-973S-103P-AG3-J | PA-978S-103P-AG3-J |
| 0 ~ 2.0 | PA-970S-203P-AG3-J | PA-971S-203P-AG3-J | PA-972S-203P-AG3-J | PA-973S-203P-AG3-J | PA-978S-203P-AG3-J | |
| 0 ~ 3.5 | PA-970S-353P-AG3-J | PA-971S-353P-AG3-J | PA-972S-353P-AG3-J | PA-973S-353P-AG3-J | PA-978S-353P-AG3-J | |
| 0 ~ 5.0 | PA-970S-503P-AG3-J | PA-971S-503P-AG3-J | PA-972S-503P-AG3-J | PA-973S-503P-AG3-J | PA-978S-503P-AG3-J | |
| 0 ~ 10 | PA-970S-104P-AG3-J | PA-971S-104P-AG3-J | PA-972S-104P-AG3-J | PA-973S-104P-AG3-J | PA-978S-104P-AG3-J | |
| 0 ~ 20 | PA-970S-204P-AG3-J | PA-971S-204P-AG3-J | PA-972S-204P-AG3-J | PA-973S-204P-AG3-J | PA-978S-204P-AG3-J | |
| 0 ~ 35 | PA-970S-354P-AG3-J | PA-971S-354P-AG3-J | PA-972S-354P-AG3-J | PA-973S-354P-AG3-J | PA-978S-354P-AG3-J | |
| 0 ~ 40 | PA-970S-404P-AG3-J | PA-971S-404P-AG3-J | PA-972S-404P-AG3-J | PA-973S-404P-AG3-J | PA-978S-404P-AG3-J | |
| 0 ~ 50 | PA-970S-504P-AG3-J | PA-971S-504P-AG3-J | PA-972S-504P-AG3-J | PA-973S-504P-AG3-J | PA-978S-504P-AG3-J | |
| 0 ~ 80 | PA-970S-804P-AG3-J | PA-971S-804P-AG3-J | PA-972S-804P-AG3-J | PA-973S-804P-AG3-J | PA-978S-804P-AG3-J | |
| R2 (Oリング無) |
0 ~ 1.0 | PA-970S-103P-AR2 | PA-971S-103P-AR2 | PA-972S-103P-AR2 | PA-973S-103P-AR2 | PA-978S-103P-AR2 |
| 0 ~ 2.0 | PA-970S-203P-AR2 | PA-971S-203P-AR2 | PA-972S-203P-AR2 | PA-973S-203P-AR2 | PA-978S-203P-AR2 | |
| 0 ~ 3.5 | PA-970S-353P-AR2 | PA-971S-353P-AR2 | PA-972S-353P-AR2 | PA-973S-353P-AR2 | PA-978S-353P-AR2 | |
| 0 ~ 5.0 | PA-970S-503P-AR2 | PA-971S-503P-AR2 | PA-972S-503P-AR2 | PA-973S-503P-AR2 | PA-978S-503P-AR2 | |
| 0 ~ 10 | PA-970S-104P-AR2 | PA-971S-104P-AR2 | PA-972S-104P-AR2 | PA-973S-104P-AR2 | PA-978S-104P-AR2 | |
| 0 ~ 20 | PA-970S-204P-AR2 | PA-971S-204P-AR2 | PA-972S-204P-AR2 | PA-973S-204P-AR2 | PA-978S-204P-AR2 | |
| 0 ~ 35 | PA-970S-354P-AR2 | PA-971S-354P-AR2 | PA-972S-354P-AR2 | PA-973S-354P-AR2 | PA-978S-354P-AR2 | |
| 0 ~ 40 | PA-970S-404P-AR2 | PA-971S-404P-AR2 | PA-972S-404P-AR2 | PA-973S-404P-AR2 | PA-978S-404P-AR2 | |
| 0 ~ 50 | PA-970S-504P-AR2 | PA-971S-504P-AR2 | PA-972S-504P-AR2 | PA-973S-504P-AR2 | PA-978S-504P-AR2 | |
※R1/4継手タイプ(R2)には、0~80MPaのレンジ品はございません。

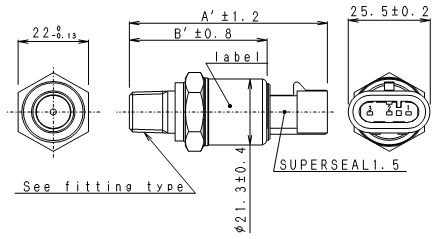

外形寸法図
(単位: mm)
|
|
■ Detail dimensions
| Part No. | Output | A’ | B’ | Fitting | CAD |
|---|---|---|---|---|---|
| PA-970S-***P-AG2-J PA-972S-***P-AG2-J PA-973S-***P-AG2-J PA-978S-***P-AG2-J |
Voltage (1~5 V) Voltage (0~5 V) Voltage (0~10 V) Current (4~20 mA) |
59.65 | 40.75 | G 1/4 | |
| PA-972S-***P-AG2-J | Voltage (0~5 V) | 59.65 | 40.75 | G 1/4 | |
| PA-973S-***P-AG2-J | Voltage (0~10 V) | 59.65 | 40.75 | G 1/4 | |
| PA-978S-***P-AG2-J | Current (4~24 mA) | 59.65 | 40.75 | G 1/4 | |
| PA-970S-***P-AG3-J PA-972S-***P-AG3-J PA-973S-***P-AG3-J PA-978S-***P-AG3-J |
Voltage (1~5 V) Voltage (0~5 V) Voltage (0~10 V) Current (4~20 mA) |
59.65 | 40.75 | G 3/8 | |
| PA-972S-***P-AG3-J | Voltage (0~5 V) | 59.65 | 40.75 | G 3/8 | |
| PA-973S-***P-AG3-J | Voltage (0~10 V) | 59.65 | 40.75 | G 3/8 | |
| PA-978S-***P-AG3-J | Current (4~20 mA) | 59.65 | 40.75 | G 3/8 | |
| PA-970S-***P-AR2 PA-972S-***P-AR2 PA-973S-***P-AR2 PA-978S-***P-AR2 |
Voltage (1~5 V) Voltage (0~5 V) Voltage (0~10 V) Current (4~20 mA) |
61.95 | 43.05 | R 1/4 | |
| PA-972S-***P-AR2 | Voltage (0~5 V) | 61.95 | 43.05 | R 1/4 | |
| PA-973S-***P-AR2 | Voltage (0~10 V) | 61.95 | 43.05 | R 1/4 | |
| PA-978S-***P-AR2 | Current (4~20 mA) | 61.95 | 43.05 | R 1/4 | |
| PA-971S-***P-AG2-J | Ratiometric | 53.2 | 34.3 | G 1/4 | |
| PA-971S-***P-AG3-J | Ratiometric | 53.2 | 34.3 | G 3/8 | |
| PA-971S-***P-AR2 | Ratiometric | 55.5 | 36.6 | R 1/4 |
■ Pin Assignment
| 型式 | Pin1 | Pin2 | Pin3 |
|---|---|---|---|
| PA-970S | GND (Common) | SIG (Output) | Vcc (Power) |
| PA-971S | GND (Common) | SIG (Output) | Vcc (Power) |
| PA-972S | GND (Common) | SIG (Output) | Vcc (Power) |
| PA-973S | GND (Common) | SIG (Output) | Vcc (Power) |
| PA-978S | SIG (Output) | DNC (N.C.) | Vcc (Power) |
オプションケーブル (別売品)
■ 仕様（ケーブルメーカー規格）
| 項 目 | 規 格 |
|---|---|
| 芯数 | ３芯ケーブル |
| ケーブル | UL2517 AWG22 |
| 素線径 | Φ1.7 ｍｍ |
| シース | 材料: 非鉛耐熱PVC 外径: 5.3 ｍｍ 色: 黒 耐熱: 105 °C |

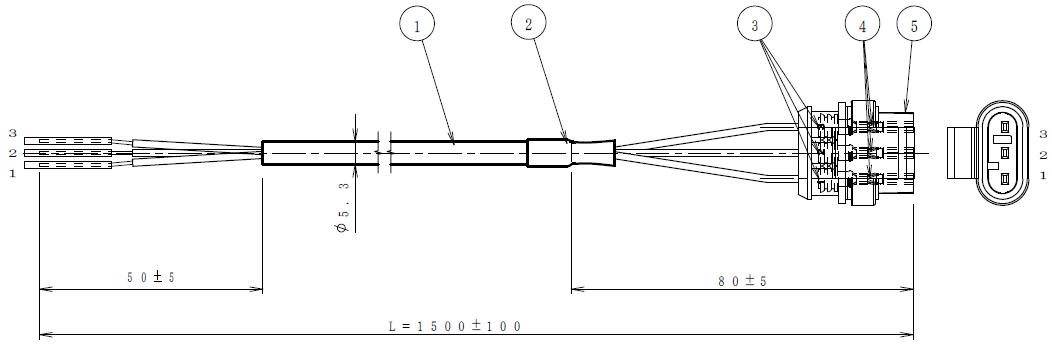

PA-97S-V152C (PA-970S/PA-971S/PA-972S/PA-973S 用)
1. 外形図
(単位: mm)
| No. | 名 称 | 個 数 | 備 考 |
|---|---|---|---|
| 1 | ケーブル | 1 | 3芯シールドケーブル (AWG22×3C) |
| 2 | 熱収縮チューブΦ６ | 1 | スミチューブ F (Z) 黒 |
| 3 | ゴム栓 | 3 | 281934-2 (TE) |
| 4 | リセプタクル | 3 | 282403-1 (TE) |
| 5 | プラグハウジング | 1 | 282087-1 (TE) |
2. 機能別配線指定先のリード線色区分
| PA-970S/AP-971S/PA-972S/PA-973S | ||
|---|---|---|
| 端子 No. | 色 | 機 能 |
| 2 | 白 | SIG (Output) |
| 1 | 青 | GND (Common) |
| 3 | 茶 | Vcc (Power) |

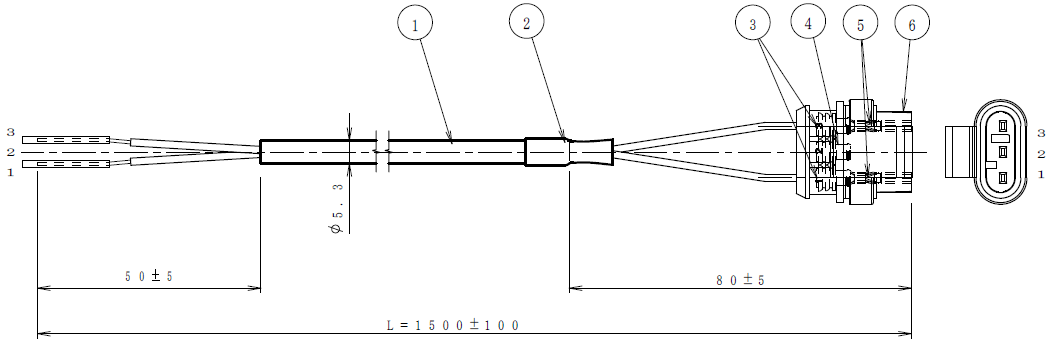

PA-97S-A152C (PA-978S用)
1. 外形図
(単位: mm)
| No. | 名 称 | 個 数 | 備 考 |
|---|---|---|---|
| 1 | ケーブル | 1 | 3芯シールドケーブル (AWG22×3C) |
| 2 | 熱収縮チューブΦ６ | 1 | スミチューブ F (Z) 黒 |
| 3 | ゴム栓 | 2 | 281934-2 (TE) |
| 4 | うめ栓 | 1 | 282081-1 (TE) |
| 5 | リセプタクル | 2 | 282403-1 (TE) |
| 6 | プラグハウジング | 1 | 282087-1 (TE) |
2. 機能別配線指定先のリード線色区分
| PA-978S | ||
|---|---|---|
| 端子 No. | 色 | 機 能 |
| 1 | 白 | SIG (Output) |
| 2 | ― | ― |
| 3 | 茶 | Vcc (Power) |
取扱上のご注意
本品の適用媒体は、SUS630を腐食させない気体及び液体です。腐食性媒体を使用しますと、怪我や故障の原因となります。また、防爆仕様ではありませんので、引火性の媒体は使用しないでください。
最大圧力以上の圧力を加えないでください。特性が変化したり、出力が不安定になる場合があります
圧力導入口に針金等の異物を挿入しないでください。故障の原因になります。
センサ本体は、使用温度範囲が-40～125°Cを保証していますが、使用するコネクタケーブルの使用温度がセンサの本体以下のもの(本オプションケーブルは105°C)もございます。よくご確認のうえ、ご使用ください。
配管/配線時にケースやケーブルに無理な力を加えないでください。特性が変化したり、破損する場合があります。
端子接続時、誤配線しないでください。内部回路を破損する場合があります。
センサを機器への装着/脱着時には、圧力と電源は落として行ってください。
本品の保護構造はIP67です。これを超える環境では、ご使用にならないでください。故障の原因になります。
電源には安定した直流電源をご使用ください。リレーやソレノイドなどの誘導負荷には、サージ電圧吸収素子(ダイオード、バリスタなど)を入れてください。スイッチング電源などのユニット電源を使う場合は、FG端子を設置してご使用ください。
大電力を扱う電力ラインとはできるだけ離して配線してください。
急激な温度差による結露、圧力ポート内の凍結(水圧等の測定時)は故障の原因になりますのでご注意ください。
シール面及びシール用Oリングには、傷を付けないように取り扱いにご注意ください。傷により、シールが出来なくなる事があります。
弊社オプション品のコネクタケーブルをご使用の際は、コネクタ勘合面を十分に挿入してください。取り付けが不十分な場合、規定のIP機能を得られない場合があります。
コネクタの挿抜は方向を確認のうえ製品とコネクタを持って確実に行ってください。無理な挿抜は故障の原因となります。
六角部にそのサイズに合った(サイズ: 22)スパナで静かに取り付けてください。その際、センサ本体やケーブルに不要な力が加わらないよう、ご注意ください。
ノイズの影響が考えられる場合は、センサのGNDと本体をショートしてご使用ください。
標準のOリングの材質はNBR(-20°C～100°C)です。使用媒体、温度にご注意ください。
メンテナンス上のご注意
ご使用の際には、事前に正常動作する事をご確認ください。予期しない故障等により、十分な機能が発揮できない恐れがあります。
製品の分解や改造をしないでください。正常な機能を発揮できなくなる可能性があります。また、製品保証対象外となります。
製品に付着した汚れは、水で薄めた中性洗剤に浸した柔らかい布でよく絞ってから拭き取り、乾いた布で仕上げてください。
その際、中性洗剤の液が製品内部へ入らないようにご注意ください。
その際、中性洗剤の液が製品内部へ入らないようにご注意ください。
オプション品のコネクタケーブル以外をご使用の際には、コネクタ規格を確認のうえご使用ください。ケーブルによっては、IP構造になっていない場合がありますので、事前にご確認ください。
保証範囲
本製品は、厳密な試験・検査を経て出荷されています。納入日より１年間は、弊社の設計、製造上の原因により発生した故障の場合、無償で修理・交換いたします。ただし、次の場合は有償となりますので、ご注意ください。
取扱説明書に対して誤った使用もしくは使用上の不注意による故障または損傷
不適当な改造、調整、修理による故障、及び損傷
天災、火災、その他不可抗力による故障及び損傷
付属品の交換（Oリング等）
なお、ここでいう保証は本製品単品の保証を意味し、本製品の故障により誘発された損傷については、ご容赦いただきます。
また、本製品は直接生命・身体に危害を及ぼす可能性のある機器、もしくは多大な物的損害を発生させる可能性のあります機器(航空・宇宙関連機器、鉄道、車両、原子力関連機器、軍事機器等)に使用されることを想定しておりません。当社が想定していない用途に本製品を使用したことにより損害が発生した場合、当社はその責任の一切を負いかねます。
