토글 스위치 8B
- ●구매를 원하시면 대리점에 문의하시거나, 아래 전자상거래사이트를 이용하시기 바랍니다.
판매채널 ;당사 대리점을 클릭확인하세요.- 판매채널당사 대리점은 여기를 클릭하시고 확인하십시오.
머스탱 토글 스위치
특 징특 징
-
8B 머스탱 토글 스위치는 스위치 본체가 초소형이면서 안정감있는 소형 토글 스위치의 조작부를 제공하고 있습니다. 따라서 패널 내부 공간에 제한이 있으며, 특히 격렬하게 취급 될 수있는 세트 류에 사용하기에 적합
-
단자 형상 /솔더단자, PC핀
-
에폭시 케이스 / 아크 성이 뛰어난 자기 소화성 (UL94V-0) 재료를 사용하고 있습니다.
-
단자 - 접지 절연 / 최소 4mm.
-
플럭스 유입 방지:스위치 하단의 에폭시 수지 씰은 솔더 및 플럭스의 유입을 방지합니다.
-
절연 장벽 설치 / 내부 극성 사이의 절연성이 향상 극간 단락을 방지하고 신뢰성을 발휘합니다.
-
UL 규격 인증품 File No.E43275
-
CSA 규격 인정 품 File No.LR38341
표준 사양
| 최대 정격 | AC125V 6A AC250V 3A DC30V 4A |
|---|---|
| 초기접촉 저항 | 10mΩ Max.（DC2～4V 1A） |
| 초기내전압 | AC1500V 1 분간 |
| 초기절연 저항 | 1000MΩ Min. （DC500V) |
| 전기적 수명 | 대체 유형 : 50,000 回 순간 유형 : 25,000 回 |
| 사용 온도 범위 | －30～＋85℃ |
| 저장 온도 범위 | －40～＋85℃ |
모델 번호 지정
| 8 | B | 1 | 01 | 1 | C- | Z |
|---|---|---|---|---|---|---|
|
シリーズ名 |
조작부 형상 B : 머스탱 토글 |
극수 1: 단극 |
스위치 특성 01:ON-ON |
단자 형상 1:솔더단자 2:PC단자 |
접점 재질 / 도금 없음:Bs＋Ag or Cu＋Ag/Ag C:Bs＋Ag or Cu＋Ag/Ni＋Au
Bs=Brass |
모델 목록
| 모델 번호 | 극수 | 단자 형상 | 스위치 특성 | CAD |
|---|---|---|---|---|
| 8B1011－Z | 단극 | 솔더단자 | ON ー ON | |
| ☆ 8B1012－Z | 단극 | PC단자 | ON ー ON | |
| ☆ 8B2011－Z | 2극 | 솔더단자 | ON ー ON | |
| ★8B2021－Z | 2극 | 솔더단자 | ON ーOFF ーON | |
| ★8B2012－Z | 2극 | PC단자 | ON ー ON | |
| ☆ 8B3011－Z | 3극 | 솔더단자 | ON ー ON | |
| ★8B4011－Z | 4극 | 솔더단자 | ON ー ON |
☆준표준품 /★주문 생산품

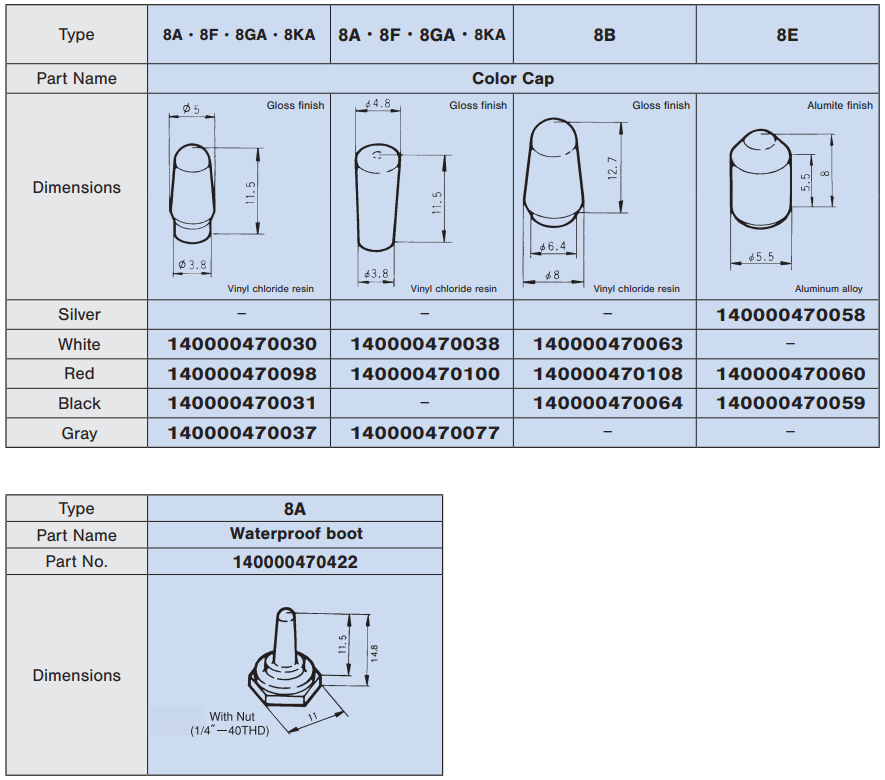

별매 액세서리
| 종류 | 형식 | 색조 | 외형치수 |
|---|---|---|---|
| 색상 캡 | 140000470063 | 흰색 |  |
| 140000470108 | 빨간색 | ||
| 140000470064 | 블랙 |
외형 치수도
(Unit:mm)
사용상의 주의
납땜 사양
- 납땜장비 : 납땜기 ①420℃ Max. 3 sec. Max.
- 플로우 라인/275℃ Max. 6 sec. Max.
- 상기 납땜 조건은 PC 터미널 종류뿐입니다. 직각 단자는 자동 납땜하지 않기 때문에 납땜 후 1 항, 납땜장비 조건에서 나중에 추가하십시오.
- 공통 랜드에 2 단자 이상 납땜 경우에는 솔더 레지스트로 독립시켜주십시오.
세정 사양
- 용제는 불소계 또는 알코올 계의 것을 사용해주십시오.
- 에이트 (8G · 8GA · 8GD · 8GS 제외) 시리즈는 방수 구조로되어 있지 않기 때문에, PC 판 세척을 요하는 경우는 스위치 본체에 세정액이 닿지 않도록 납땜면을 브러쉬 세척하십시오.
- 납땜 후 세척하는 경우에는 단자부 온도가 90 ℃ 이하 또는 상온에서 5 분 이상 방치 후 세척하십시오.
설치 방법
- 인쇄 회로 기판 설치 전에 단자는 구부리지 마십시오.
- 스위치를 연결 한 후 스위치 노브 등에 장비의 무게가 걸리는 놓는 방법은 피하십시오.
- PC 단자 타입의 패널 고정 패널로 스위치 나사 본체를 나사로 고정하고 기판에 납땜하십시오.
패널 컷 아웃 치수
- 로킹 링을 사용하는 경우 : 설치 패널 유효 두께 5.9 mm Max.
- 로킹 링을 사용하지 않는 경우 : 설치 패널 유효 두께 6.9 mm Max.
인쇄 회로 기판 드릴링 치수
표준 부속품
● 표 안의 수치는 제품 한 개당 수량입니다.
별매 부속품
에이트 스위치 시리즈 선택 표
포장 사양
(Unit:mm)
환경관련데이트
