소형 레버 로커 스위치
특 징특 징
-
8M 작은 레버 로커 스위치는 8A 유형의 본체에 장착 판을 갖춘 스위치입니다.
-
조작부는 윤기 끄고 마무리를 한 우아한 4 색 레버 로커를 준비하고 있기 때문에, 패널 디자인에 맞게 선택하십시오.
■설치 방법의 일례
표준 사양
| 최대 정격 | 은도금 : AC125V 6A / AC250V 3A / DC30V 4A 금도금：20VDC 25mA |
|---|---|
| 초기 접촉 저항 | 은도금 : 10mΩ Max. (2 ~ 4VDC 1A) 금도금 : 20mΩ Max (200 μVAC 1.5mA) |
| 초기 내전압 | AC1500V 1 분간 |
| 초기 절연 저항 | 1000MΩ Min. （DC500V） |
| 전기적 수명 | Altternate type: 50,000회 Momentary type: 25,000회 |
| 사용 온도 범위 | －30～＋85℃ |
| 저장 온도 범위 | －40～＋85℃ |
모델 번호 지정
| 8 | M | 1 | 01 | 1 | C- | Z |
|---|---|---|---|---|---|---|
|
시리즈 |
조작부 형상 |
극수 |
스위치 특성 |
단자 형상 |
접점 재질 / 도금 |
주) 상기 조합에 의한 형명은 등록하고없는 기종도 있으므로 각 시리즈의 품종 목록에서 확인을 부탁드립니다.
모델 목록
| 모델 번호 | 회로 | 스위치 특성 | UL | CSA | CAD |
|---|---|---|---|---|---|
| 8M1011－Z | SPDT | ON － ON | 〇 | 〇 | |
| 8M2011－Z | DPDT | ON － ON | 〇 | 〇 | |
| ☆8M3011－Z | 3PDT | ON － ON | 〇 | 〇 | |
| ☆8M4011－Z | 4PDT | ON － ON | 〇 | 〇 |
※UL/CSA 표시 제품 요청하신 경우 주문시 UL · CSA 표시 제품과 지정하십시오. UL /CSA의 인증 마크를 표시하여 납품합니다.
☆:준표준품
☆:준표준품
표준 액세서리 (본체 부속 부품)
| 종류 | 형식 | 색조 | 외형치수도 |
|---|---|---|---|
| 레버 | 140000050427 | 흰색 |  |
| 140000050428 | 빨간색 | ||
| 140000050450 | 회색 | ||
| 로커 | 140000480509 | 흰색 |  |
| 140000480510 | 빨간색 | ||
| 140000480511 | 블랙 |
※
주문시 레버 또는 로커 중 하나의 형식을 지정하십시오.
외형 치수도
(Unit:mm)

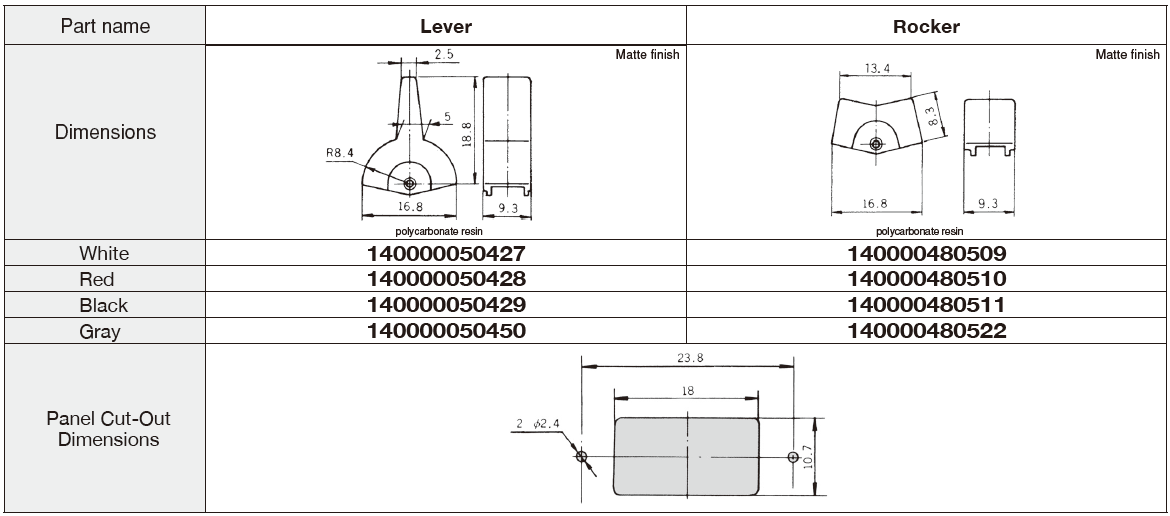

표준 부속품
《첨부 부품》
● 주문시 레버 OR 로커 중 하나를 형명으로 지정하십시오.
레버 및 로커 장착
- 드라이버로 레버 / 로커의 가장자리 부분을 눌러 고정합니다.
UL 및 CSA 승인 제품 표의 일부 제품은 아직 등록되지 않았습니다.
주문하기 전에 영업 부서에 확인하십시오

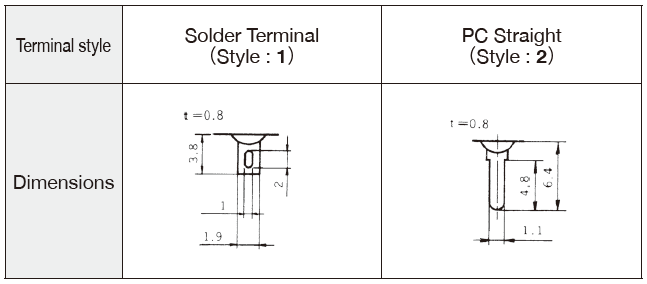

단자 형상

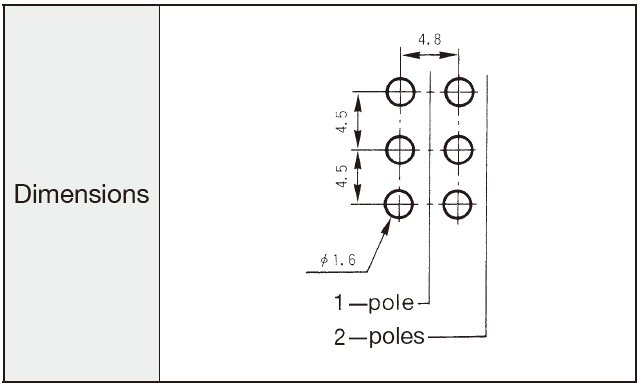

인쇄 회로 기판 드릴링 치수
취급주의 사항
◆납땜 사양
- 수동
장비 : 납땜기
①420 ℃, Max .; 3 sec., Max. - 플로우 라인
②275 ℃ ± 10 ℃, Max .; 5 seconds, Max.
상기 납땜 조건은 PC 터미널 종류뿐입니다.
◆세정 사양
- 용제는 불소계 또는 알코올 계의 것을 사용하십시오.
- ８ 스위치 시리즈는 방수 구조로되어 있지 않기 때문에, PC 판 세척을 요하는 경우는 스위치 본체에 세정액이 닿지 않도록 납땜면을 브러쉬 세척하십시오.
◆설치 방법
- 인쇄 회로 기판 설치 전에 단자는 구부리지 마십시오.
- 스위치를 연결 한 후 스위치 노브 등에 장비의 중량이 걸리는 놓는 방법은 피하십시오.
- PC 단자 타입의 패널 고정 패널로 스위치 나사 본체를 나사로 고정하고 기판에 납땜하십시오.
환경관련데이트
